参与要求：

1 工作人员通知您申请成功后，请在一周内完成器件下单，下单平台为DigiKey.cn；

2 提供给EEPW工作人员DigiKey器件下单的“销售订单”PDF；

报告要求：

自提供给EEPW的销售订单后的两个月内，在EEPW论坛“板卡试用”板块发帖，选择对应的板卡型号，进行发帖。
发帖位置：板卡试用

帖子内容：

1 发帖包含开箱贴、过程贴、成果贴；

2 发布一个成果视频，放置视频链接（如哔哩哔哩、优酷登视频链接）即可；（有问题可联系工作人员，微信号：baichai1025）

3 成果帖中需要结合申请时的计划开展，发帖内容至少包含下方4项内容：

（1）项目介绍

（2）硬件介绍（包含方案核心器件介绍）

（3）整体设计思路/功能效果（包含功能框图、软件流程图、具体思路）

（4）具体实现情况

（5）关键代码介绍

（6）功能展示（包含成果视频，或GIF文件）

（7）技术难点与解决方案/心得体会

4 完成发帖后，联系工作人员报销

一、产品概述（Product Overview）

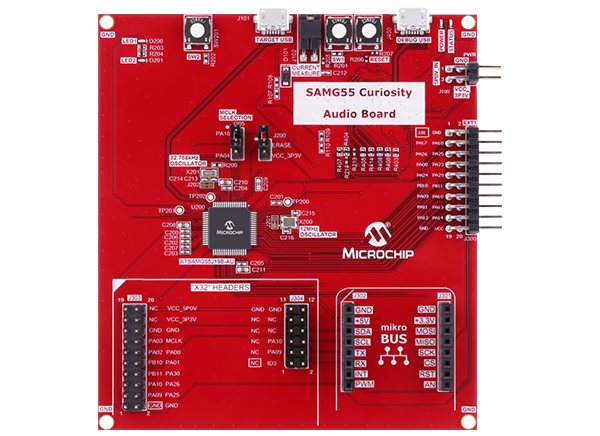

SAM G55 Curiosity Audio Board（EV78Y10A） 是 Microchip 专为 数字音频开发、实时音频信号处理、低功耗语音应用 设计的一款高性能开发板。
它基于 ARM Cortex-M4F（120 MHz）MCU — ATSAMG55J19，板载完整音频输入/输出通道（音频 Codec、麦克风、耳机、喇叭接口），可用于即时语音处理、音频播放、滤波器设计、语音识别前端等场景。

非常适合：

• 语音录制/播放

• 噪声抑制、回声消除

• 实时音频滤波（IIR/FIR）

• DIY 音频效果器（Reverb、Delay 等）

• HMI/语音助手前端

• 教学与音频算法快速验证

二、核心技术参数（Key Specifications）

1. 微控制器（MCU）

• ATSAMG55J19

• ARM Cortex-M4F（带浮点单元 FPU）

• 时钟频率：120 MHz

• Flash：512 KB

• SRAM：176 KB

• 超低功耗架构，适合电池 & DSP 应用

2. 音频系统（Audio Subsystem）

• 板载 Atmel/Microchip ATSAMW25 Codec

• 支持：

• 立体声音频输入 / 输出

• 24-bit 音频采样

• 最高 96 kHz 采样率

• 耳机输出、麦克风输入

• 扬声器驱动接口

• 提供 I2S 数字音频接口

3. 板载音频外设

• 板载 MEMS 麦克风

• 3.5mm 音频输入/输出接口（Line-in / Line-out）

• 耳机输出接口

• 扬声器接口（2× JST 连接器）

4. 其他硬件接口

• USB Device

• USB Host（通过扩展端口）

• SWD 调试接口

• 多个扩展 header（兼容 Curiosity 扩展生态）

5. 电源

• USB 5V 供电

• 3.3V 逻辑电平

三、关键特性（Key Features）

1. 专为音频处理优化

• Cortex-M4F（单精度 FPU）特别适合加速：

• IIR/FIR 滤波、FFT

• 音频特效处理

• 回声消除/降噪

• 语音前端信号处理

• 24-bit / 96kHz 音频质量，可用于高保真应用

2. 完整音频 I/O 通道

无需额外扩展卡即可实现：

• 麦克风采集

• 耳机输出

• 立体声播放

• 喇叭驱动

3. Curiosity 生态支持

• 与 Microchip Curiosity 系列高度兼容

• 可使用 MPLAB X + Harmony 音频库进行快速开发

• 支持：

• FreeRTOS

• Microchip Harmony 3

• CMSIS-DSP 库

4. 教学/科研友好

• 非常适合 DSP 课程、语音算法课堂、音效开发教学

• 官方示例多，包括：

• 回声处理

• IIR 滤波器

• 音频 loopback

• 语音特征提取（MFCC）

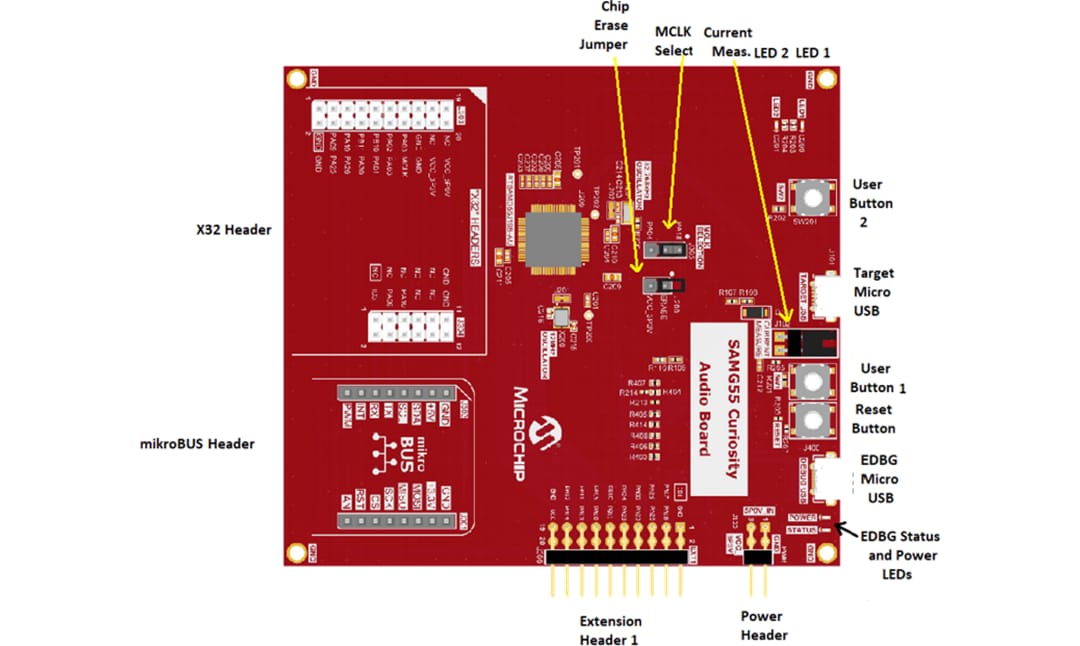

四、板载布局（Board Layout）

4

五、技术参数表（Technical Datasheet）

六、典型应用（Applications）

• 语音识别前端（Wake-word 前处理）

• 音频效果处理（Delay、Reverb、EQ）

• 噪声抑制算法验证

• 低功耗音乐播放器

• 便携式录音设备

• IoT 语音节点

• DSP 实验教学平台

• 实时滤波器实验（FIR / IIR / FFT）

七、订购信息（Ordering Info）

• DigiKey 零件号：150-EV78Y10A-ND

• 制造商：Microchip Technology

• 制造商产品编号：EV78Y10A

• 产品名称：SAM G55 Curiosity Audio Board
