坏山寨MP4拆机维修记

高工
2014-07-04 07:01:22    评分
 当年高三那年买的一套复习题赠送的MP4(想听故事的看最下面,一两句话不说了),山上的也没办法评论,当时用来看舌尖上的中国1,看着看着就不知道扔哪去了,放假回来也不知道在哪。过了两年,这货奇迹般的从某个地方冒了出来,但是似乎损坏开不了机,也充不进电,于是萌生了修复的想法。

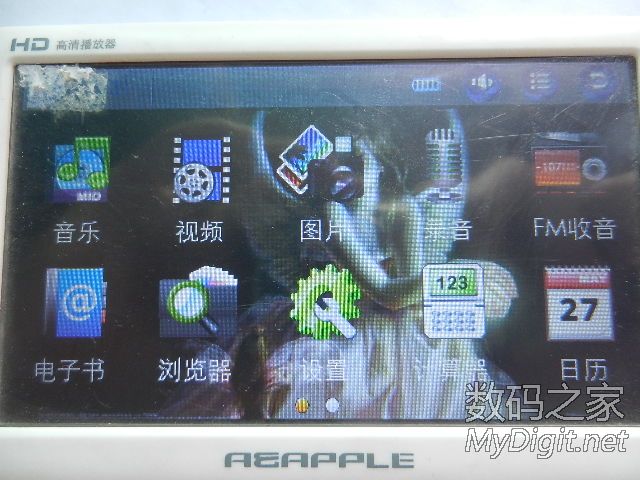

山寨苹果……这也太山寨了吧,忽略左上角的HD。别看有5寸屏幕,这货分辨率有640X480我就烧高香了,渣渣分辨率……


更山寨了,8G储存容量,倒是能放一些视频。


怎一个山寨了得……


整体没螺丝,有一个易碎贴,直接用手术刀刮掉(其实也没想着保修,这玩意找谁保修去啊)


用工具撬开


一股山寨气息迎面扑来……

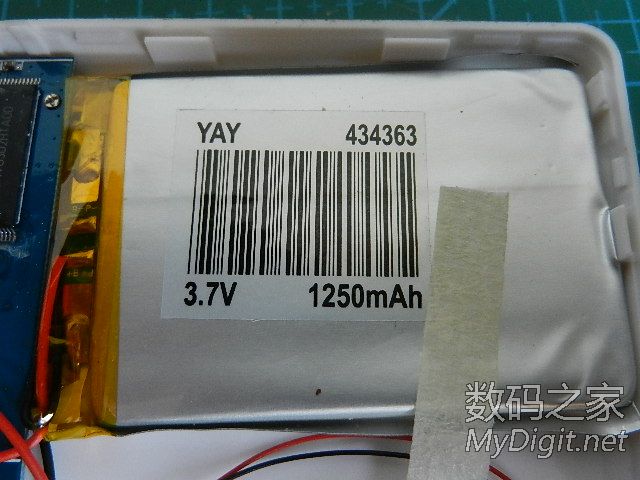

首先电池……没啥可以说的


主板一面,两个闪存颗粒,一个红色的附加板子,应该是收音机组件


焊接的痕迹太重了,根本没有清洗,各种焊接痕迹……


闪存颗粒——东芝的闪存,看样子也不想黑片,莫非是正片?


楼下继续~~

高工
2014-07-04 07:01:41    评分
2楼
继续修复
电阻屏接线(上面四个,像是USB定义)……还有一堆贴片,密密麻麻,干啥的啊……

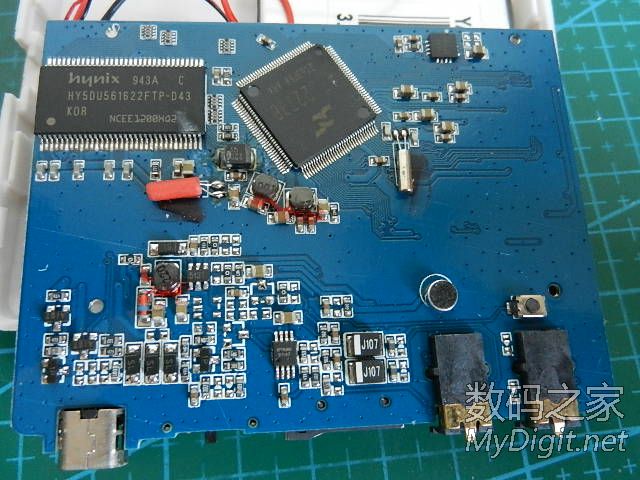

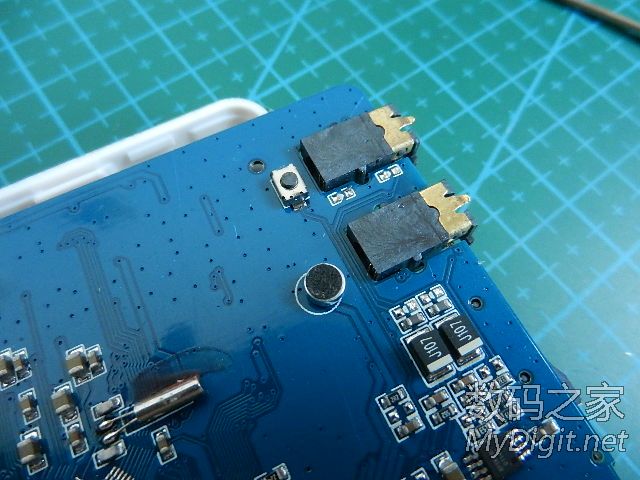

主板另一面,一个flash和一个cpu


HY5DU561622FTP-5 /DDR/内存,容量不知道





主控是ATJ2273B
LQFP128 pin EPAD 封装,CPU屏/RGB屏支持,CPU屏最大可支持到400*240分辨率,RGB屏最大可支持到480*272,USB2.0 High Speed ,支持MP3/WMA/WAV/ASF/OGG/APE/FLAC/AAC等全格式音频播放,支持AVI(xvid)、WMV(SP/MP)、H.264 HP、FLV、RM/RMVB、H.263等全格式到720P(1280*720) 30fps视频文件播放,SD/MMC/SDHC卡支持,支持数码录音功能,支持MP3/WMA/WAV编码,内置TVOUT/YPbpr色差分量视频输出,支持MLC/SLC Flash(4K page算法),8/12/24/40bit ECC MLC/TLC flash支持;

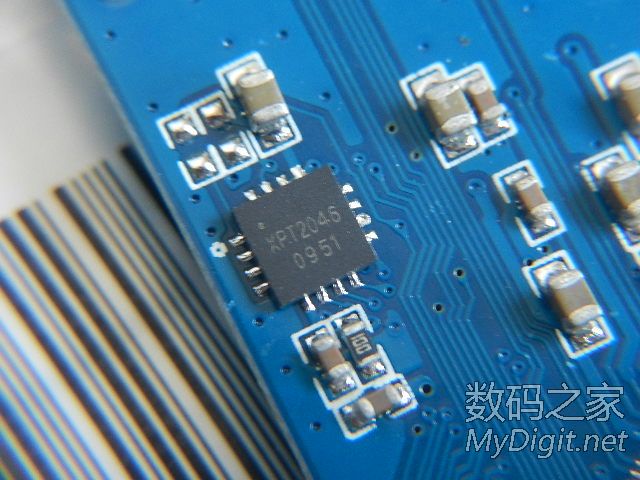

触控控制芯片XPT2046
XPT2046 是一款 4 导线制触摸屏控制器,内含 12 位分辨率 125KHz 转换速率逐步 逼近型 A/D 转换器。XPT2046 支持从 1.5V 到 5.25V 的低电压 I/O 接口。XPT2046 能通 过执行两次 A/D 转换查出被按的屏幕位置, 除此之外,还可以测量加在触摸屏上的压 力。




mac


红色的胶?做啥用的


检测发现电池没电压了……好说,先充电再试试


扣下电池,还有一个时间码,2012年……够老的,不过应该没问题。


焊下电池,充好电,再接回去,又满血复活了~~


还是想吐槽一下渣渣分辨率啊,据说这个主控cpu可以玩flash,研究一下~~

END
