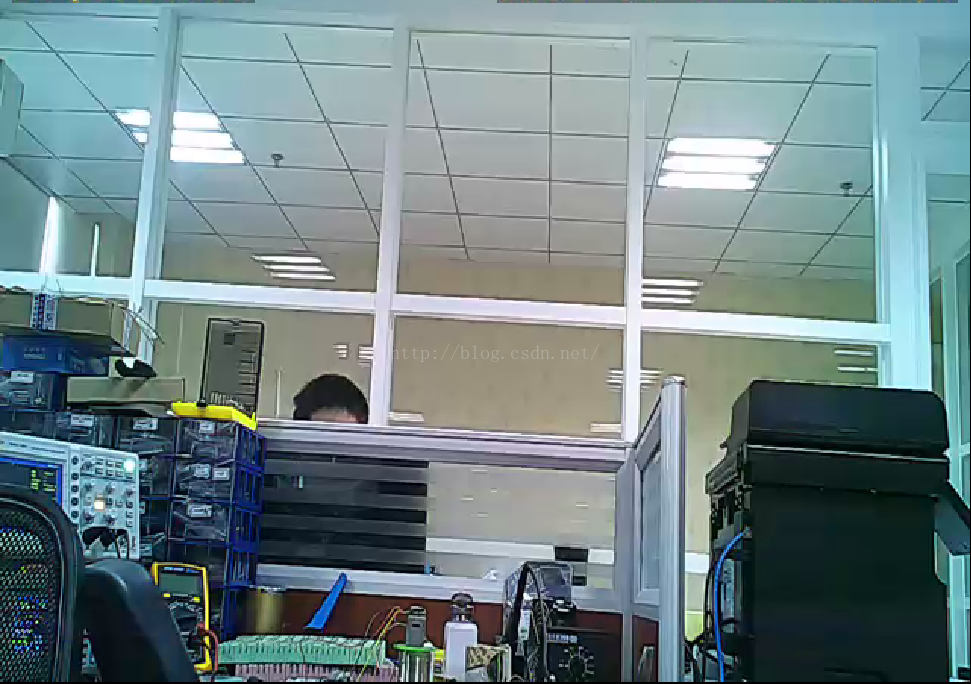

    项目中用到的OV9712d Sensor，因为产品结构的问题，采用的是小镜头模组，不带滤光片，所以在傍晚时分的低色温情况下，视频画面80%呈绿色；白天时分高色温环境下，视频画面70%以上呈蓝色，这种偏色使监控画面看起来很奇怪。

这主要是因为：可见光的光谱成分随色温变化而变化，在低色温光源下，白色物体偏红，在高色温光源下，白色物体偏蓝。人眼可根据大脑的判断，识别物体的真实颜色，所以看起来偏色了。

        海思SDK中已经提供了ISP的WB（White Balance）白平衡算法。

        AWB 算法的功能是降低外界光源对物体真实颜色的影响，使得我们采集的颜色信息转变为在理想日光光源下的无偏色信息。

        色温：色温是按绝对黑体来定义的，光源的辐射在可见区和绝对黑体的辐射完全相同时，此时黑体的温度就称此光源的色温。

        白平衡：在不同色温的光源下，白色会偏蓝或偏红。白平衡算法通过调整 R, G, B三个颜色通道的强度，使白色真实呈现。

       AWB模块有硬件的 WB 统计信息模块及 AWB 控制策略算法 fireware 两部分组成。ISP的 WB 统计信息模块统计 sensor 输出的 R, G, B 三个颜色通道的平均比值。可提供整幅图像加权后的比值，还可提供将整幅图像分成 M*N 区块的每个区块的比值。支持将图像分成 M*N（M 行 N 列）区域，统计每个区域的G/R，G/B 均值以及参与统计的白点个数。

        海思SDK库中提供的AWB 控制接口如下：

            HI_MPI_ISP_SetWBType：设置白平衡类型

            HI_MPI_ISP_GetWBType：获取白平衡类型

            HI_MPI_ISP_GetAWBAttr：设置自动白平衡属性

            HI_MPI_ISP_GetAWBAttr：获取自动白平衡属性

            HI_MPI_ISP_SetMWBAttr：设置手动白平衡属性

            HI_MPI_ISP_GetMWBAttr：获取手动白平衡属性

            HI_MPI_ISP_SetAWBAlgType：设置白平衡算法类型

            HI_MPI_ISP_GetAWBAlgType：获取白平衡算法类型

            HI_MPI_ISP_SetAdvAWBAttr：设置 ADV 白平衡算法属性

            HI_MPI_ISP_GetAdvAWBAttr：获取 ADV 白平衡的属性

            HI_MPI_ISP_SetLightSource：设置独立光源点属性

            HI_MPI_ISP_GetLightSource：获取独立光源点属性

typedef struct hiISP_ADV_AWB_ATTR_S

{

    HI_BOOL bAccuPrior;

    HI_U8 u8Tolerance;

    HI_U16 u16CurveLLimit;

    HI_U16 u16CurveRLimit;

    HI_BOOL bGainNormEn;

    ISP_AWB_IN_OUT_ATTR_S stInOrOut;

    ISP_AWB_CT_LIMIT_ATTR_S stCTLimit;

} ISP_ADV_AWB_ATTR_S;

        以上结构体用来控制和调节ISP的白平衡效果，其中：

        bAccuPrior：  使能后，可提升室内普通场景白平衡精度。混合光源，大面积纯色，室外等场景建议关闭。

        u16CurveLLimit：  对色温曲线的左侧宽度做限制。取值范围为[0x0, 0xFF]，取值越小，可支持的光源范围越宽，白平衡精度稍有下降。

        u16CurveRLimit：  对色温曲线的右侧宽度做限制。取值范围为[0x100, 0xFFF]，取值越大，可支持的光源范围越宽，白平衡精度稍有下降。

        u16CurveLLimit： 取值<=0x100, u16CurveRLimit 取值>=0x100。u16CurveLLimit 参数可以排除绿色块的干扰，u16CurveRLimit 参数可以排除红色、蓝色块的干扰。

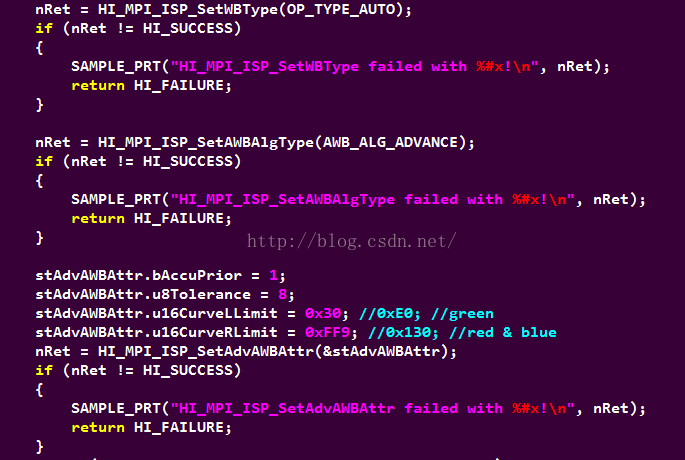

        所以，根据当前环境的色温情况，调节u16CurveLLimit 和u16CurveRLimit的值，即可调节图像偏绿、偏红或者偏蓝的情况，使视频画面最大程度的达到真实的效果。

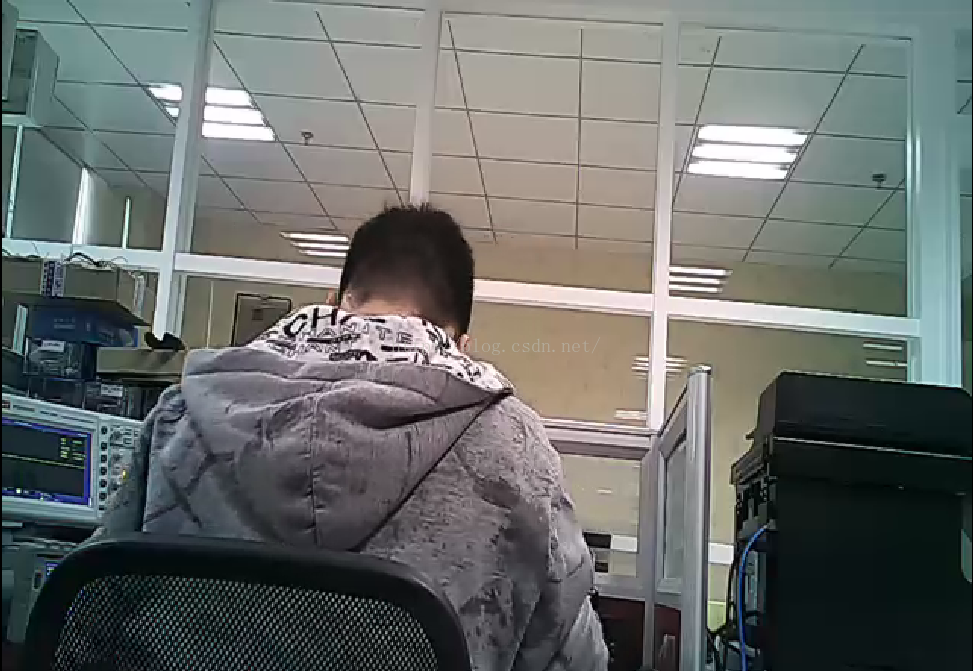

图像经过AWB调节过后，颜色值要好很多，多次调整色温曲线的宽度值后，颜色基本接近正常。
