简单介绍：

继电器是自动控制中的一种常用器件，种类和规格很多，常见的是电磁继电器。其内部有电磁线圈，中间有电磁铁作为铁芯。当线圈通电后，电磁铁的铁芯被磁化，产生一定的电磁吸力，吸动衔铁，衔铁带动常开触点合，或常闭触点断开，从而控制负载电器设备工作或停止。当线圈失电后，电磁吸合力消失，衔铁恢复初始状态，常开触点断开，常闭触点闭合。实际使用时只要将被控设备的电路连接在继电器相应的触点开关上，就能实现通过继电器来控制设备开关的目的。

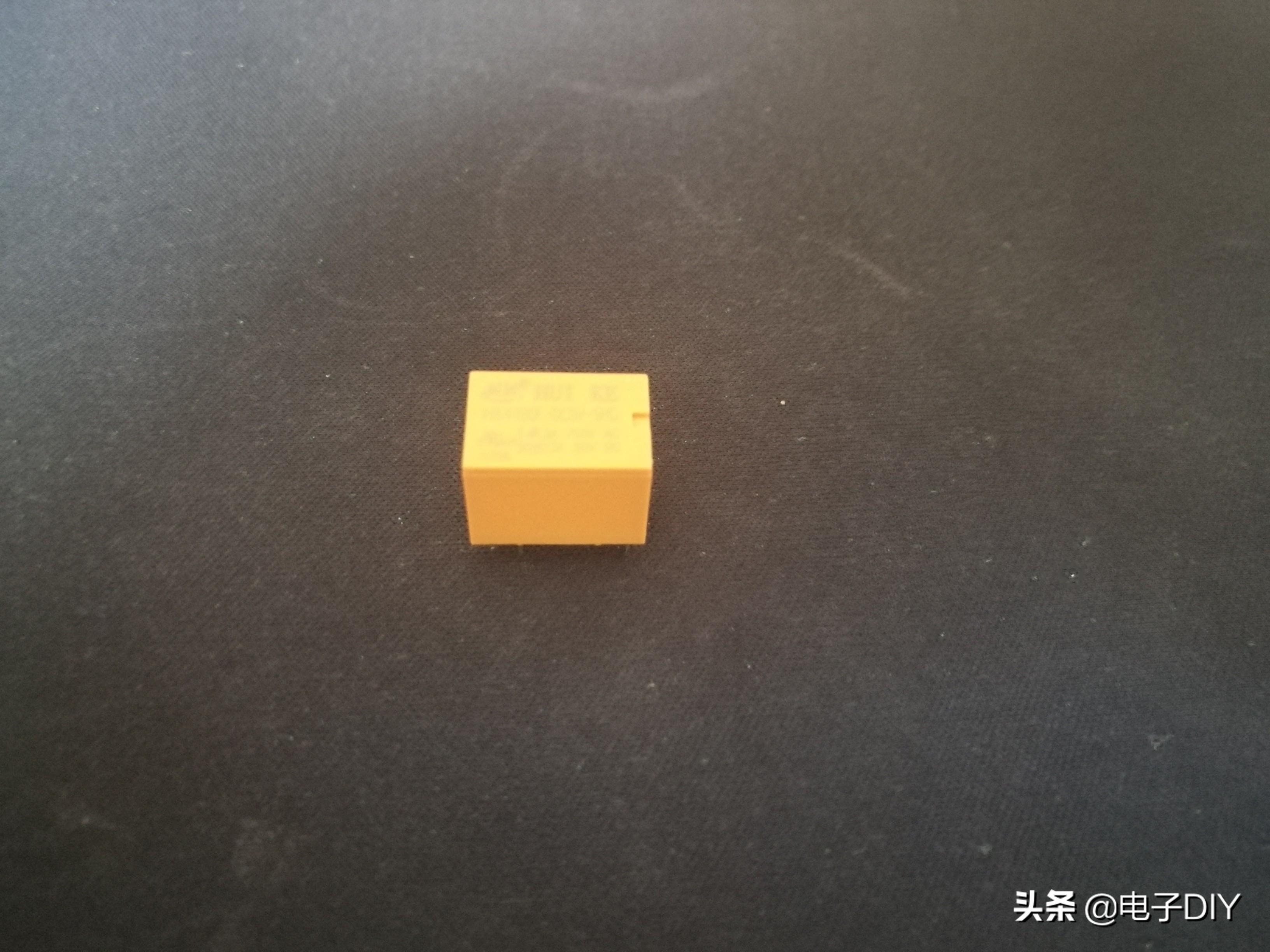

继电器

中间两个脚是线圈， 距离较远的两个脚是公共端，挨着线圈脚的与公共端组成一组常开一组常闭，可以用万用表测。

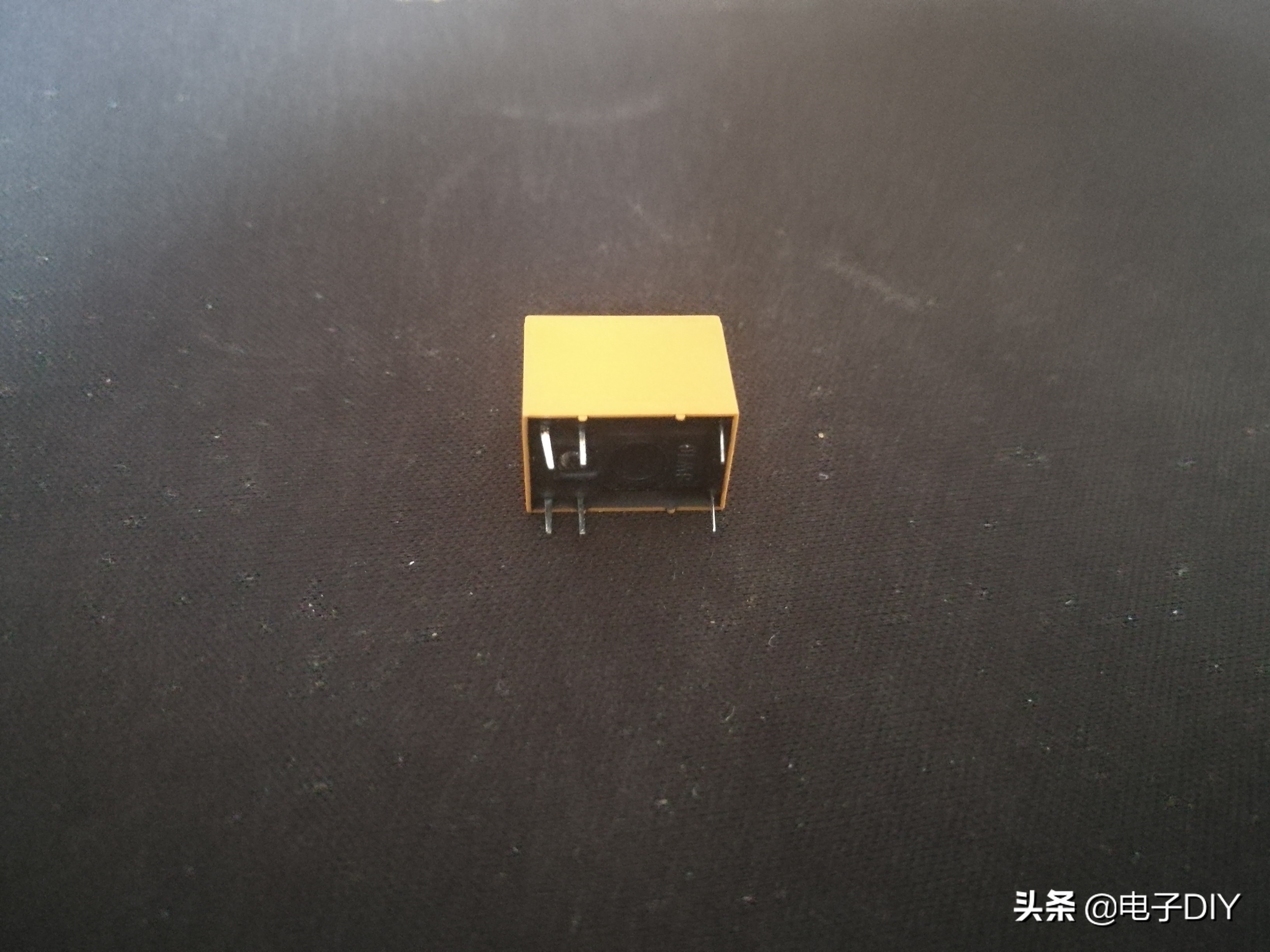

6个引脚

本电路是一个典型的暗通开关，也就是当外部光线较暗的时候，继电器K闭合，带动负载工作，点亮LED。如图所示。

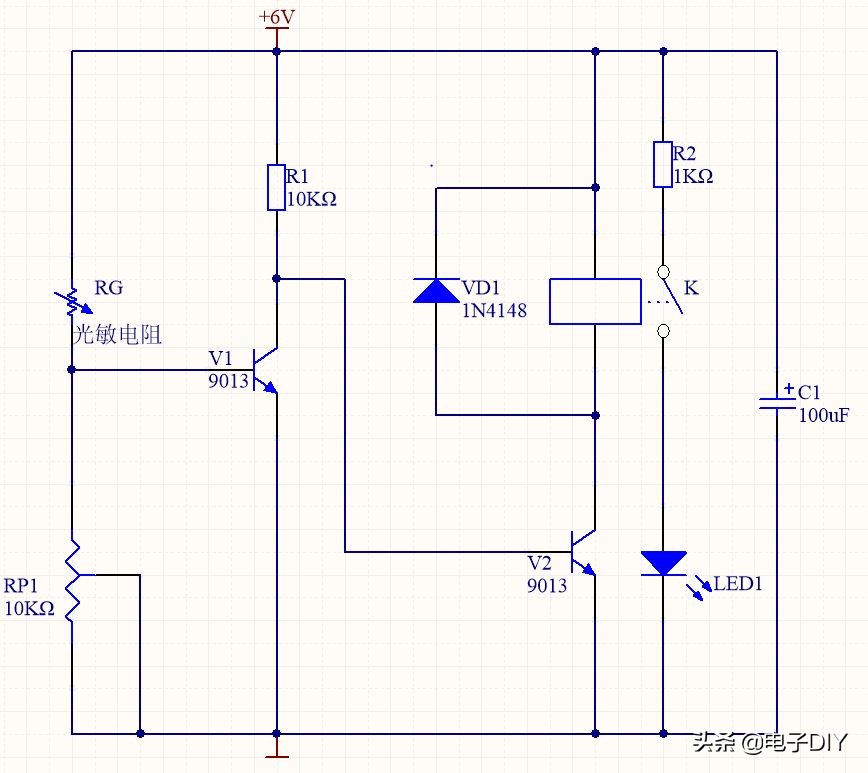

光控开关原理图

原理分析：

当白天光线较亮时，光敏电阻RG呈低电阻，V1导通，其集电极输出低电平，与之相接的V2基极也为低电平，故V2截止，继电器K没反应，LED1处于熄灭状态。

当夜间光线较暗时，RG呈高电阻，V1截止，其集电极输出高电平，V2的基极也为高电平，V2导通，继电器K闭合，LED1被点亮，从何实现暗通的操作。

改变RP1的阻值可以调节灵敏度，即光线暗到什么程度时使继电器有动作。

当RP1阻值减小时，V1基极电压也随之降低，故光控灵敏度会有所降低，需要更暗的光线才能使继电器K闭合。

当RP1阻值增大时，V1基极电压上升，光控灵敏度会有所增加。VD1是续流二极管，在继电器K断开瞬间，起到保护V2的作用。

实验提示：

本电路实际是利用三极管V2的反相原理来实现暗通。如果将光敏电阻 RG与电位器RP1位置互换，暗通则变为亮通，也就是当外部光线较亮时，继电器K闭合，LED1被点亮；外部光线较暗时，继电器K断开，LED1熄灭。

实验时可根据外部光线强弱，适当选取和调节RP1的阻值。
