树莓派RP2350 - 扩展板设计

本文介绍了树莓派 RP2350 开发板的扩展板设计，包括参数特点、效果展示、原理图、实物验证、工程测试等，为 RP2350 系列产品的开发提供了便捷。

PCB 工程详见：Beetle-RP2350扩展板 - 立创开源硬件平台 .

参数

所有 IO 接口引出

多排电源

4 线 OLED 和 7 线 TFT 接口

UART、ADC、IIC、SPI 接口

DHT11 传感器接口

支持 直插 和 贴片 两种安装方式

支持 Battery 接口，便于外接锂电池使用；

OLED、TFT、DHT11 的 VCC 供电处增加 100nF 滤波电容，提升抗干扰能力；

支持 3D 外壳；

支持 DFRobot 官方 Logo 清晰焊盘；

大供电过孔，内径20mil，外径40mil，确保供电线宽，减少发热，保障电路安全；

……

为 RP2350 开发板的快速开发和DIY应用设计提供了极大便利。

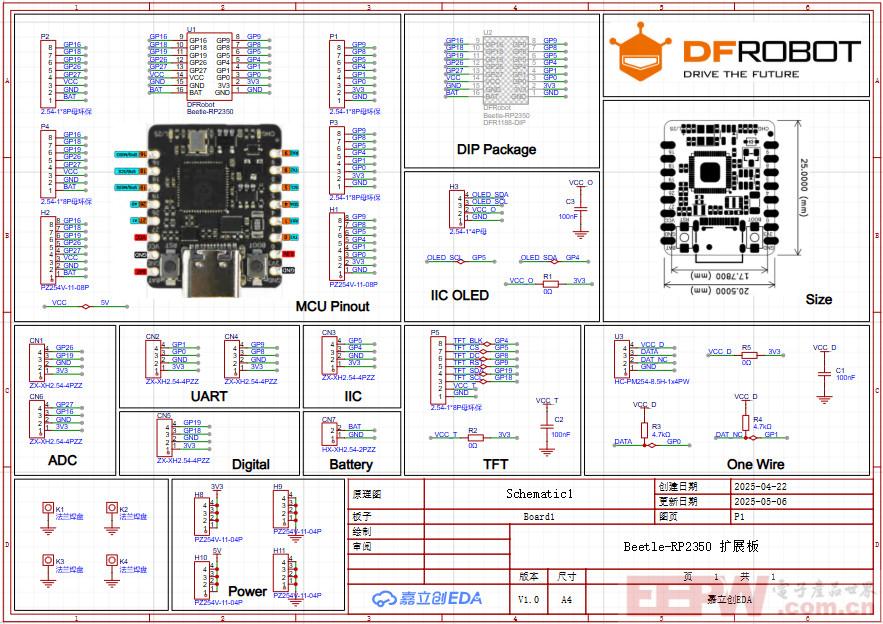

原理图

模块化设计，便于外设的连接与快速测试。

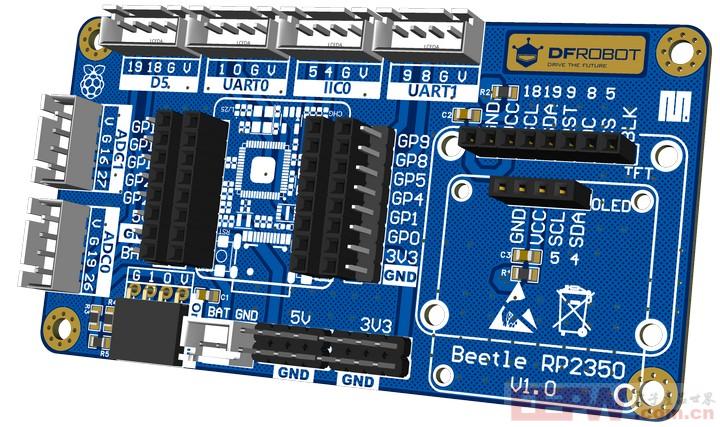

3D 效果展示

PCB 板具有合理的硬件布局，充分释放开发板接口功能；

标签及文字设计极大提升了整体美观度与使用性能。

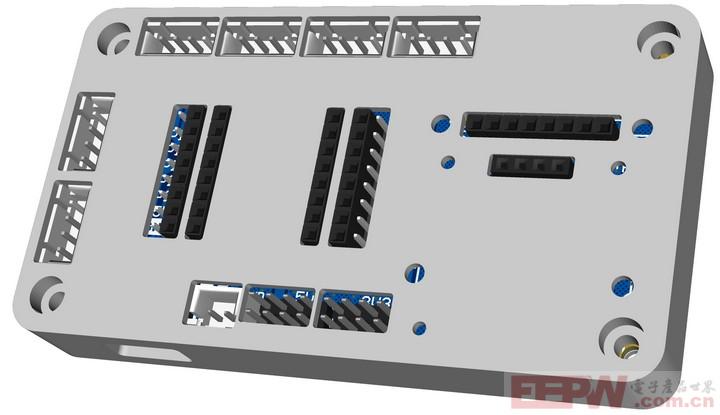

外壳

3D 外壳设计不仅增强了美观度，而且提升了扩展板的便携性，并为其提供电气保护。

实物验证

包括 PCB 沉金板打印验证、工程测试等。

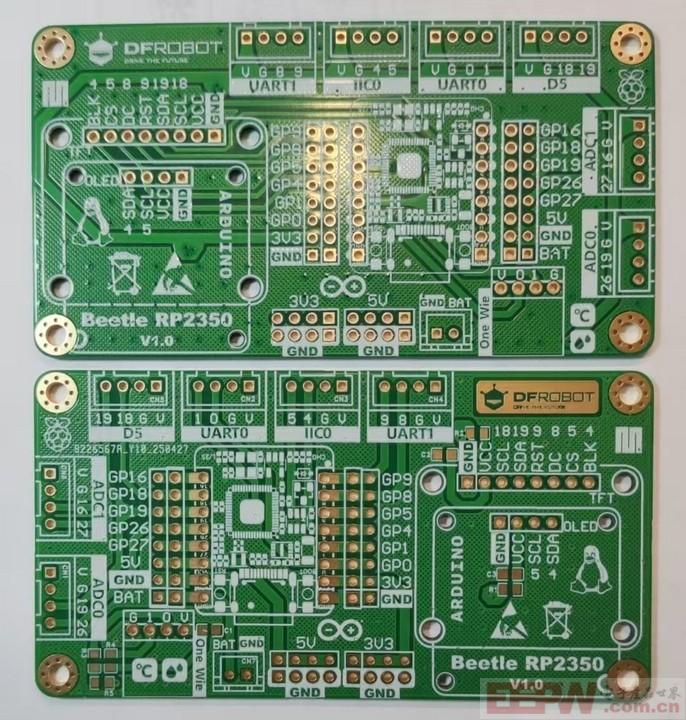

PCB 打板

器件焊接与3D外壳

工程测试

这里展示了 DHT11 传感器、OLED 和 ADC 功能的测试效果。

DHT11

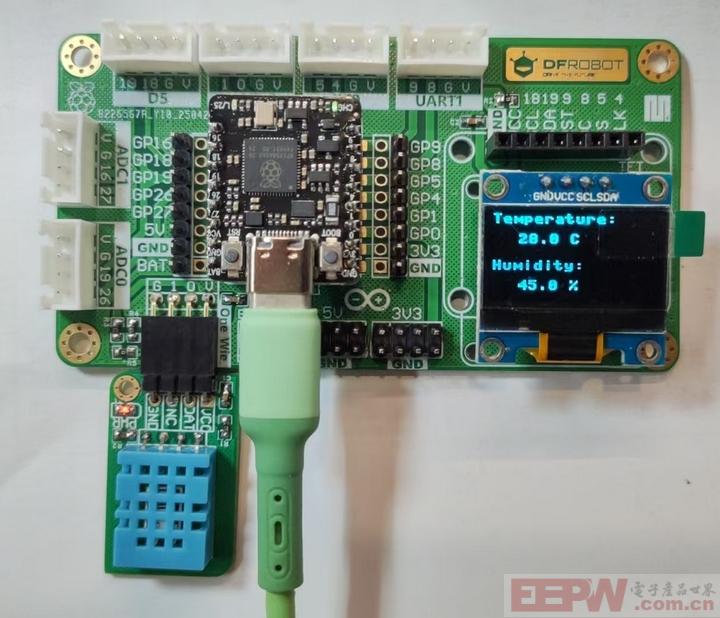

测试 DHT11 温湿度传感器，实现环境温湿度数据的 OLED 显示。

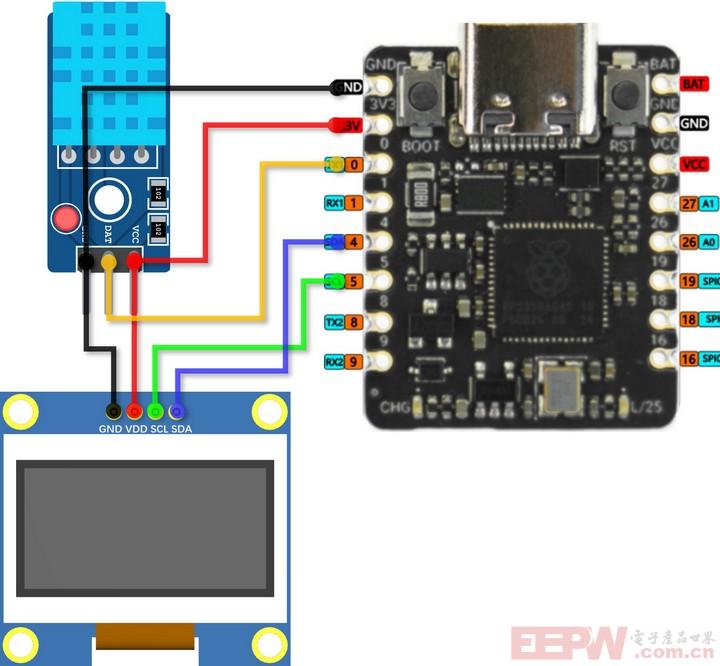

硬件连接

DHT11 模块

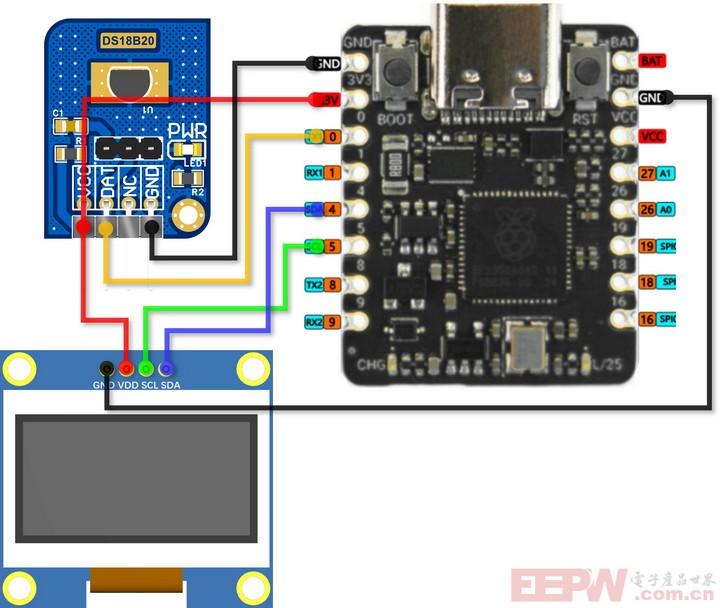

对于 DS18B20 模块的连接

模块详见：DHT11 模块、 DS18B20模块 .

代码

'''
Name: DHT11 temperature sensor and IIC OLED
Version: v1.0
Date: 2025.04
Author: ljl
Other: Acquiring temperature and humidity data and showing on OLED screen
'''

from machine import Pin
from PicoDHT22 import PicoDHT22
import utime
# OLED
from machine import Pin, SoftI2C
import ssd1306

# ==== Initialized IIC OLED ====
i2c = SoftI2C(scl=Pin(5), sda=Pin(4))
oled_width = 128
oled_height = 64
oled = ssd1306.SSD1306_I2C(oled_width, oled_height, i2c)

def display_TH(temp,humi):
    oled.fill(0)  # 清屏
    oled.text("Temperature:", 0, 0)
    oled.text("{:.1f} C".format(temp), 20, 15)
    oled.text("Humidity:", 0, 35)
    oled.text("{:.1f} %".format(humi), 20, 50)
    oled.show()

dht_sensor=PicoDHT22(Pin(0,Pin.IN,Pin.PULL_UP),dht11=True)
while True:
    temp,humi = dht_sensor.read()
    if temp is None:
        print(" sensor error")
    else:
        print("Temp: {:.1f}°C  Humi: {:.1f}%".format(temp,humi))
        # 显示到OLED
        display_TH(temp,humi)
    #DHT22 not responsive if delay to short
    utime.sleep_ms(500)

ADC

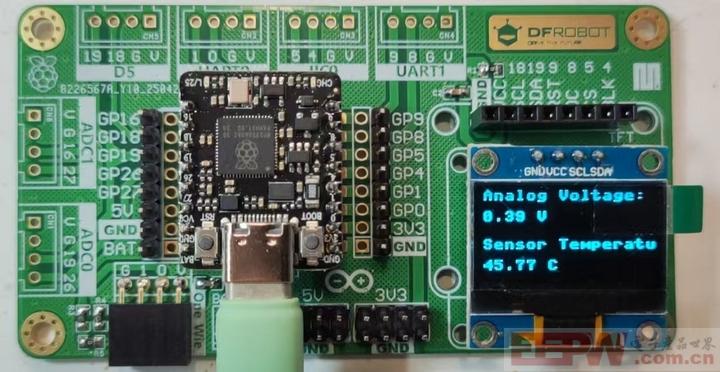

测试 ADC 性能，通过 ADC 采集模拟通道信号电压，并转化为芯片温度，实现电压和温度数据的 OLED 显示。

代码

'''
Name: ADC voltage, temperature and IIC OLED display
Version: v1.0
Date: 2025.04
Author: ljl
Other: Acquiring voltage, temperature data by ADC and showing on OLED screen
'''

# ADC
import machine
import time

# OLED
from machine import Pin, SoftI2C
import ssd1306

# ==== Initialized IIC OLED ====
i2c = SoftI2C(scl=Pin(5), sda=Pin(4))
oled_width = 128
oled_height = 64
oled = ssd1306.SSD1306_I2C(oled_width, oled_height, i2c)

# ADC voltage and temperature
sensor_temp = machine.ADC(4)
conversion_factor = 3.3 / (65535)
potentiometer = machine.ADC(26)

def display_VT(vol,temp): # voltage and temperature
    oled.fill(0)  # 清屏
    oled.text("Analog Voltage: ", 0, 0)
    oled.text("{:.2f} V".format(vol), 0, 15)
    oled.text("Sensor Temperature: ", 0, 35)
    oled.text("{:.2f} C".format(temp), 0, 50)
    oled.show()

while True:
    try:
        vol = potentiometer.read_u16() * conversion_factor # voltage (V)
        reading = sensor_temp.read_u16() * conversion_factor

        temp = 27 - (reading - 0.706)/0.001721
        # 打印到串口
        print("Analog Voltage: {:.2f} V , Temperature: {:.2f} °C".format(vol,temp))

        # 显示到OLED
        display_VT(vol,temp)

    except Exception as e:
        print("Error:", e)
        oled.fill(0)
        oled.text("Error!", 0, 20)
        oled.show()

    time.sleep(1)  # 每2秒更新一次

总结

本文介绍了 树莓派 RP2350 开发板的扩展板设计，包括参数特点、效果展示、原理图、实物验证、工程测试等，为 RP2350 的开发和应用提供了参考。
