学习I2S有一段时间了，基本上理解了I2S的工作方式和逻辑波形构成。和预想的不一样，I2S与I2C的其区别还是挺大的，最明显的就是模式上，I2S有左对齐、飞利浦、右对齐以及PCM四种方式，方式不一样，输出数据波形就会有不同。按照这个理解，意味着对接的I2S音频转换芯片，一样会有不同的工作方式，而不是像音频放大器那样，简单对接音频输入就行。

为了进一步学习I2S音频转换芯片从输入到输出的变化，买了一个MAX98357模块。MAX98357模块已经有专门的帖子介绍了。前面说过了I2S数据有不同的工作方式，但MAX98357模块提供的几个引脚中，看不到能适配工作模式的引脚，也没有看类似于TLV320AIC23B那样的控制接口配置工作参数，看资料说MAX98357是固定工作于PCM编码模式的。但是如果不用飞利浦标准模式设置ESP32S3的I2S的话，输出的声音不正常。

为了快速体验I2S的整个工作效果，没继续花时间去了解MAX98357，而是直接上手试验。I2S的主体使用ESP32S3模块，在Arduino环境下进行编程测试。

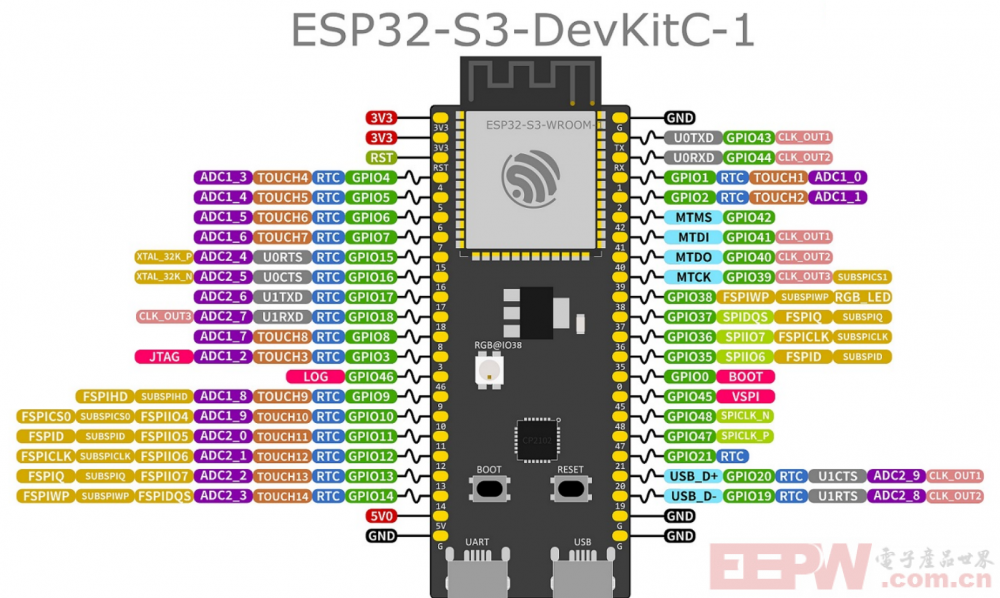

ESP32S3模块:

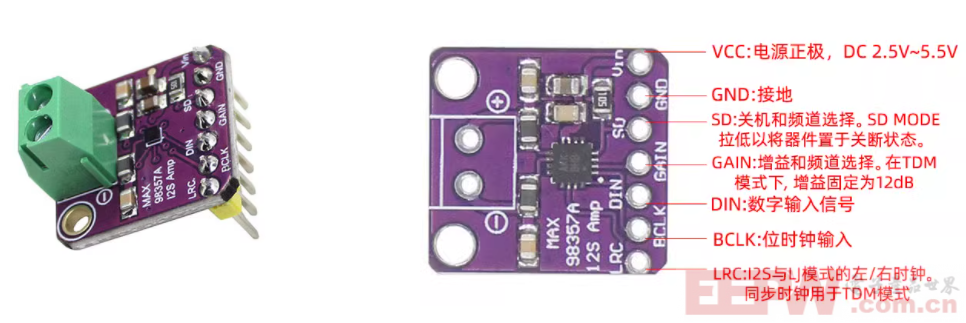

 MAX98357模块：

两个模块的连接方式：

ESP32S3模块                MAX98357模块

------------------------------------------------

3.3V                         Vin

GND                        GND

GPIO6                      DIN

GPIO8                      LRC

GPIO9                      BCLK

3.3V                         SD

                                GAIN(控制增益，悬空即可)

------------------------------------------------

需要在Arduino下的开发板管理器中安装ESP32S3，我选择的是ESP32S3 Dev Module。

程序代码如下：

#include <Arduino.h>
#include "driver/i2s.h"

// I2S 配置参数
#define I2S_BCLK 9
#define I2S_LRC  8
#define I2S_DOUT 6

// 音频参数
#define SAMPLE_RATE 44100
#define SAMPLE_BITS 16
#define BUFFER_SIZE 1024

// 生成正弦波测试音频
void generateSineWave(int16_t* buffer, size_t samples, float frequency, float volume) {
  static float phase = 0.0;
  float phaseIncrement = 2 * PI * frequency / SAMPLE_RATE;

  for (size_t i = 0; i < samples; i++) {
    buffer[i] = volume * sin(phase) * 32767; // 16位有符号整数范围
    //Serial.println(buffer[i]);
    phase += phaseIncrement;
    if (phase >= 2 * PI) phase -= 2 * PI;
  }
}


void setup() {
  Serial.begin(921600);

  // 配置 I2S
  i2s_config_t i2s_config = {
    .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_TX),
    .sample_rate = SAMPLE_RATE,
    .bits_per_sample = (i2s_bits_per_sample_t)SAMPLE_BITS,
    .channel_format = I2S_CHANNEL_FMT_RIGHT_LEFT,
    .communication_format = I2S_COMM_FORMAT_STAND_I2S,
    //.communication_format = (i2s_comm_format_t)(I2S_COMM_FORMAT_I2S | I2S_COMM_FORMAT_I2S_MSB),
    .intr_alloc_flags = ESP_INTR_FLAG_LEVEL1,
    .dma_buf_count = 4,
    .dma_buf_len = BUFFER_SIZE,
    .use_apll = false
  };

  i2s_pin_config_t pin_config = {
    .bck_io_num = I2S_BCLK,
    .ws_io_num = I2S_LRC,
    .data_out_num = I2S_DOUT,
    .data_in_num = I2S_PIN_NO_CHANGE
  };

  // 初始化 I2S
  i2s_driver_install(I2S_NUM_0, &i2s_config, 0, NULL);
  i2s_set_pin(I2S_NUM_0, &pin_config);
}

void loop() {
  int16_t audioBuffer[BUFFER_SIZE];

  // 生成 1000Hz 正弦波
  generateSineWave(audioBuffer, BUFFER_SIZE, 1000, 0.1);

  // 通过 I2S 发送音频数据
  size_t bytesWritten;
  i2s_write(I2S_NUM_0, audioBuffer, sizeof(audioBuffer), &bytesWritten, portMAX_DELAY);
}

出于快速验证的目的，测试中没有使用播放MP3、WAV等音频文件的方式，而是使用程序生成正弦波的采样点（利用sin函数），用来模拟正弦波。频率设置为1KHz，保证用扬声器能听到这个频率的声音。

整个实验装置及实验效果：

使用的是8欧姆的喇叭，没想到声音还是挺大的，

演示视频文件：demo.zip

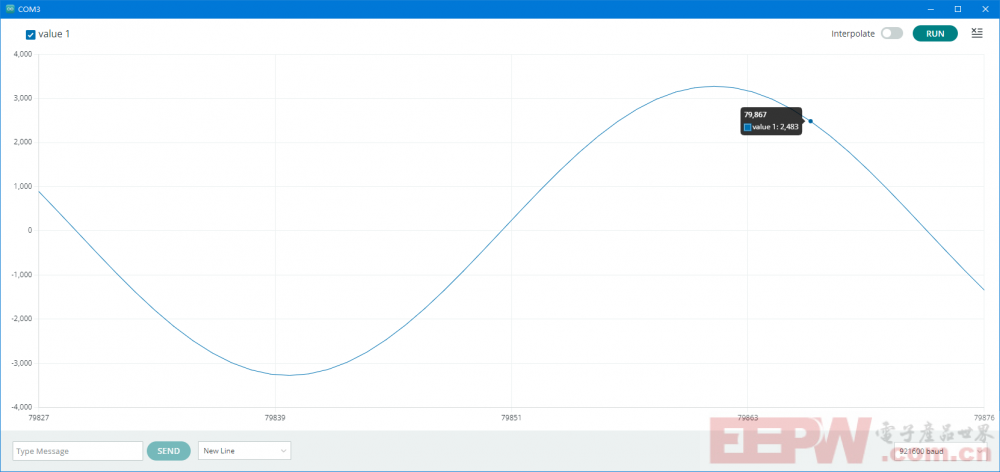

通过Arduino串口绘图仪获取的采样数据绘制的波形：

是正弦波。

注意：如果想从串口得到这个波形，需要在generateSineWave函数中去掉Serial.println(buffer[i]);的注释，但这样做会让声音变得不连续。

改变正弦波的频率和音量比例参数（generateSineWave函数中的第三个和第四个参数），喇叭声音会发生相应的变化。

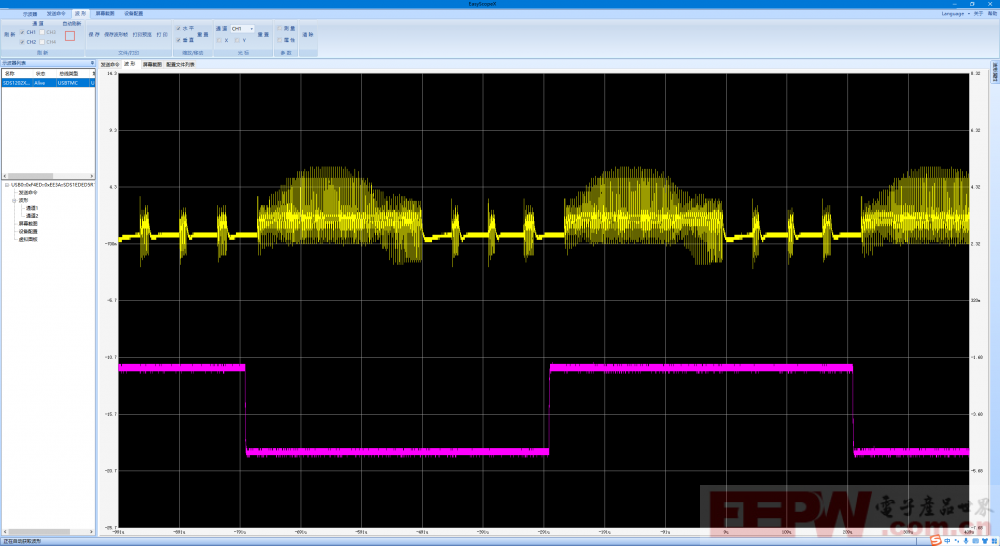

 在MAX98357的输出端（喇叭）获得的波形（由示波器测得）：

黄色的是喇叭两端得到的波形（有正弦波的模样，但不全，嘿嘿）。

按照我的理解，以44.1KHz采样1KHz的正弦波，采样周期为1/44.1KHz = 0.022mS，1KHz的周期为1mS，也就是说，一个完整的1KHz的正弦波按照44.1KHz采样，只能采集到44个点。而1024个数据可以获得大约23个完整的正弦波形。不知道是不是因为loop循环处理的太快导致示波器测不到那么多正弦波。后面继续调整程序，以期获得理想的效果。或者播放音频文件试试，这样更容易判断处理是否正常。
