浪涌电压脉冲2a可分为两种情况,此处针对脉冲2a进行介绍:
产生原因,模拟在线束电感作用下,与模块并联装置内电流突然中断引发的瞬态现象。因线束电感要维持自身电压,产生幅度较高正脉冲电压,又因线束电感量小,故脉冲为幅度不高、前沿快、宽度小且内阻小的正脉冲,且该脉冲存在于正常工作条件,要求模块仍保持正常工作状态。
脉冲参数,上升时间为1μs,持续时间为0.05ms,内阻较小为2Ω,可产生较大电流。
脉冲特点及影响,属于速度偏快、能量较小的脉冲干扰,对器件有一定破坏作用 。
浪涌电压脉冲详解,浪涌电压脉冲2存在2a和2b两种不同情况,这里重点阐述浪涌脉冲2a。
在实际电气系统中,感性负载的关断往往会引发一系列复杂的电磁现象,浪涌脉冲2a便是其中之一。它主要源于线束的寄生电感。当与模块并联的装置内电流突然中断时,由于线束存在寄生电感,根据电感的基本特性,电感会试图维持其电流不变,从而产生一个瞬态的电压变化,即浪涌电压干扰。
脉冲特性,从脉冲的波形特征来看,考虑到线束的电感量相对较小,所产生的脉冲呈现出幅度不高、前沿较快、宽度较小以及内阻较小的特点。这一特殊的脉冲波形在正常工作条件下就会存在,这就要求模块在遭受此类脉冲干扰时,仍需保持正常的工作状态,以确保整个系统的稳定性和可靠性。浪涌脉冲2a具有明确的参数指标。其上升时间仅为1μs,这意味着脉冲从起始值上升到峰值所需的时间极短,反映出脉冲的快速变化特性。持续时间约为0.05ms,相对较短。而内阻较小为2Ω,较小的内阻使得在脉冲产生时能够形成较大的电流。
干扰性质与影响
综合这些参数,浪涌脉冲2a属于速度偏快但能量较小的脉冲干扰。尽管其能量相对不大,但仍然会对器件产生一定的破坏作用。这种破坏作用可能表现为器件性能的短暂下降、参数的微小漂移,甚至在极端情况下可能导致器件的局部损坏,进而影响整个电路或系统的正常运行。因此,在电气系统设计和器件选型时,必须充分考虑浪涌脉冲2a的影响,采取相应的防护措施,添加滤波电路、使用具有抗浪涌能力的器件等,以提高系统的抗干扰能力和可靠性。
浪涌脉冲 2a

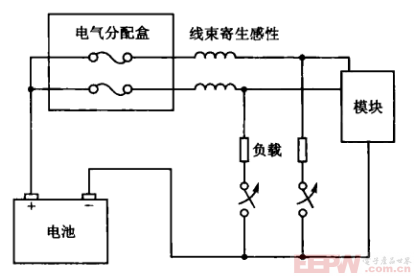

该实验是模拟在线束电感的作用下,与模块并联的装置内电流突然中断引起的瞬态现象如图所示。

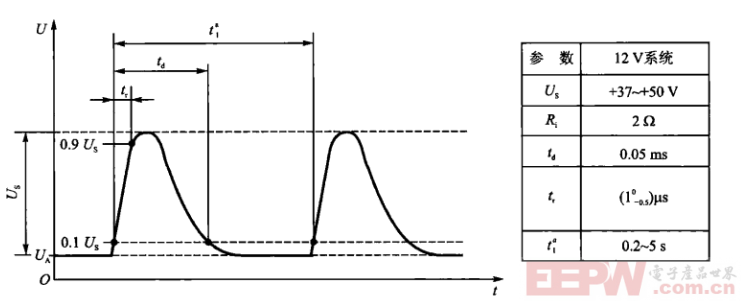

电感需要维持本身的电压就产生了一个幅度较高的正脉冲电压,考虑到线束的电感量较小,所以脉冲为幅度不高、前沿较快、宽度较小和内阻较小的正脉冲,如图所示。比较特殊的是,这个脉冲存在于正常工作条件下,因此需要模块仍旧处于正常的工作状态。
脉冲2a的上升时间为1μs,持续时间为0.05ms,由于内阻较小为28,可产生的电流较大。它属于速度偏快和能量较小的脉冲干扰,对器件有一点破坏作用。
浪涌脉冲2b详解
浪涌脉冲2b模拟的是直流电机在特定运行状态下的瞬态现象,这一现象在电气系统设计和设备防护中具有重要意义。
产生背景
当直流电机充当发电机运行时,若突然断开点火开关,就会引发一系列复杂的电磁变化。由于线束存在寄生电感,在点火开关断开的瞬间,电源端的电压会迅速跌落。随后,直流电机开始产生发电机效应,进而产生一个幅度较小但持续时间较长的正脉冲波形。
脉冲构成与特点
脉冲2b由两部分构成:首先是电压迅速跌落阶段,接着是直流电机产生的正脉冲阶段。总体而言,脉冲2b呈现出电压不高、前沿较缓、宽度很大以及内阻很小的特点。具体来说,电压降低过程持续时间为1ms,无供电状态也约为1ms。而正脉冲的幅度较低,只有10V,上升时间较慢,为1ms,持续时间则较长,范围在0.2到2秒之间。
干扰性质与影响
脉冲2b属于低速和高能量的脉冲干扰。与浪涌脉冲2a相比,脉冲2b的能量更大,且持续时间更长,因此对设备(元器件)的破坏性也更为显著。这种脉冲干扰着重考核设备在长时间、低电压条件下的抗干扰能力和稳定性。脉冲2b的作用与抛负载的5a脉冲波形后半部分有点相似,但相比之下,脉冲2b的电压较低,持续时间更长,这使得它在某些特定应用场景下对设备的影响更为复杂和难以预测。
浪涌脉冲2b

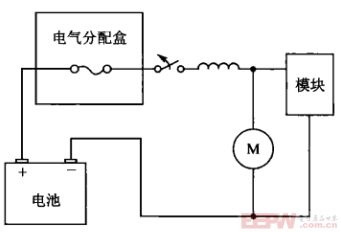

该实验是模拟直流电机充当发电机,并且在运行时点火开关断开时的瞬态现象,如图所示,
这个脉冲包括两部分:首先当点火开关断开时,由于线束寄生电感的作用,使得电源端的电压迅速跌落;当电压跌落完成以后,直流电机开始产生发电机效应,又产生了一个幅度较小且持续时间较长的正脉冲波形。总体而言,脉冲2b是一个电压不高、前沿较缓、宽度很大和内阻很小的脉冲。
如图所示,电压降低过程持续时间为1ms,无供电时约为1ms,而正脉冲幅度较低只有10V,上升时间较慢1ms,持续时间较长为0.2~2s。低速和高能量的脉冲于扰,着重考核对设备(元器件)的破坏性。2b脉冲的这个作用与后面介绍的抛负载的5a脉冲波形后半部分有点相似,相比较而言2b脉冲电压较低,持续时间更长。
总结:
浪涌电压脉冲分为 2a 和 2b 两种情况。浪涌脉冲 2a 源于线束寄生电感,当与模块并联装置内电流突然中断,电感维持自身电压产生正脉冲。因线束电感量小,脉冲幅度不高、前沿快、宽度小、内阻小,且在正常工作条件下存在,要求模块保持正常。其上升时间 1μs,持续时间 0.05ms,内阻 2Ω,可产生较大电流,属于速度偏快、能量较小的脉冲干扰,虽能量不大但会破坏器件,影响系统运行,设计时需采取防护措施。浪涌脉冲 2b 模拟直流电机充当发电机运行时点火开关断开的瞬态现象,由电压迅速跌落和直流电机产生的正脉冲两部分构成,具有电压不高、前沿较缓、宽度大、内阻小的特点,是低速高能量脉冲干扰,能量大、持续时间长,对设备破坏性显著,着重考核设备在特定条件下的抗干扰能力和稳定性,且其影响复杂难测。
