从汽车电路原理到实际应用,随着汽车电子技术的飞速发展，汽车电路系统变得越来越复杂，对电路的可靠性和稳定性要求也越来越高。特别是在汽车电子系统中，各种传感器、执行器、控制器等电子元器件需要在各种极端环境下稳定工作。因此，对汽车电路进行最坏情况分析（Worst Case Analysis, WCA）显得尤为重要。最坏情况分析旨在确定电路在所有可能的参数变化和极端环境条件下的性能边界，以确保电路设计的可靠性和稳定性。本文将从汽车电路原理出发，探讨最坏情况分析的实际应用方法。

汽车电路原理概述

汽车电路系统主要由电源、负载、控制单元和连接导线等组成。电源通常为蓄电池或发电机，为整个电路系统提供电能。负载包括各种电器设备，灯光、音响、空调等。控制单元则负责接收传感器信号，并根据预设的逻辑控制负载的工作状态。连接导线则用于将电源、负载和控制单元连接起来，形成完整的电路。

在汽车电路中，元器件的参数变化和环境因素对电路性能的影响尤为显著。电阻、电容、电感等元器件的阻值、容值、感值等参数会随着温度、湿度、老化等因素的变化而发生变化。此外，汽车行驶过程中产生的振动、冲击等也会对元器件的性能产生影响。因此，在进行汽车电路设计时，必须充分考虑这些因素，以确保电路在各种极端条件下的稳定性和可靠性。

最坏情况分析方法

最坏情况分析方法主要有直接计算方法和软件仿真方法两种。直接计算方法一般采用MATHCAD软件或EXCEL软件进行，通过对电路进行分类与分割，建立元器件模型数据库，并进行电路计算过程来实现。软件仿真方法则利用专业的电路仿真软件，PSpice、Multisim等，对电路进行仿真分析，以确定电路在各种极端条件下的性能边界。

直接计算方法

元器件模型数据库

元器件模型数据库是最坏情况分析的基础。元器件供应商通常会设定器件的初始容差，但这仅是保证所有器件的出厂偏差，各个批次都在偏差范围内。然而，在汽车电子的环境中运行，特别是经过老化和冲击后，器件参数偏移会远大于初始容差。因此，需要建立一个最坏情况数据库的文件，给出元器件关键参数变化的最大/最小值。

在建立元器件模型数据库时，需要考虑以下因素：

环境因素：包括温度、湿度、振动、冲击等，这些因素会对元器件的性能产生影响。

初始容差：元器件供应商设定的初始容差范围。

寿命因素：元器件在长时间使用过程中的性能变化。

同时，需要注明这些因素是偏置型还是随机型的变量，以确定元器件参数的分布情况。偏置型变量是指其值在一定范围内变化，但具有固定的趋势或方向；而随机型变量则是指其值在一定范围内随机变化。

此外，数据来源是必须首先确认的。不同厂家同一个型号的元器件可能数据并不相同，因此元器件的文件是与供应商挂钩的。需要集合公司内部的资源，对不同供应商的元器件进行统一的计算和维护扩充、修改，以确保元器件最坏情况数据库提供了统一的参考源。

电路计算过程

电路的计算过程主要是按照基尔霍夫电压定理和电流定理完成的。可采取节点电压法或网孔电流法来完成电路的计算。

节点电压法：

以电路中节点电压为未知量，根据基尔霍夫电流定理写出独立的节点电流方程，然后联立求解出节点电压的方法。在实现过程中，首先把电压源与阻抗的串联形式化为电流源与阻抗的并联形式，标出电路中的各个节点，并把其中一个节点选为参考节点。然后列出节点电压方程，自导纳乘以该节点电压加上∑与该节点相邻的互导纳乘以相邻节点的电压等于流入该节点电流源的电流减去流出该节点电流源的电流。最后以矩阵的方式联立解出上面所有的节点电压方程。

网孔电流法：

以网孔电流作为电路的变量，利用基尔霍夫电压定律（KVL）列写网孔电压方程，进行网孔电流的求解，进而求出电路中各电流和电压的方法。网孔电流是一个假想沿着各自网孔内循环流动的电流，网孔电流的方向选择可以任意。选定各网孔电流的参考方向后，按照网孔电流方程的一般形式列出各网孔电流方程。自电阻始终取正值，互电阻前的符号由通过互电阻上的两个网孔电流的流向而定：两个网孔电流的流向相同，取正；否则取负。等效电压源是理想电压源的代数和，注意理想电压源前的符号。联立求解，解出各网孔电流后，再根据网孔电流求待求量。

软件仿真方法

软件仿真方法利用专业的电路仿真软件对电路进行仿真分析。通过设置元器件的参数变化范围和环境条件，可以模拟电路在各种极端条件下的工作状态。仿真软件可以输出电路的电压、电流、功率等参数的变化曲线，以及电路的稳定性、可靠性等指标。

软件仿真方法的优点在于可以快速、准确地模拟电路在各种极端条件下的性能边界，为电路设计提供有力的支持。然而，仿真结果的准确性取决于元器件模型的准确性和仿真参数的设置。因此，在进行软件仿真时，需要确保元器件模型的准确性和仿真参数的合理性。

实际应用案例

以汽车发动机控制系统为例，该系统包含多个传感器、执行器和控制单元，对电路的可靠性和稳定性要求极高。在进行电路设计时，可以采用最坏情况分析方法来确定电路在各种极端条件下的性能边界。建立元器件模型数据库，包括传感器、执行器、控制单元等元器件的关键参数变化范围和环境因素。采用节点电压法或网孔电流法对电路进行计算分析，确定电路在各种极端条件下的电压、电流、功率等参数的变化范围。最后，利用软件仿真方法对电路进行仿真验证，确保电路在各种极端条件下的稳定性和可靠性。

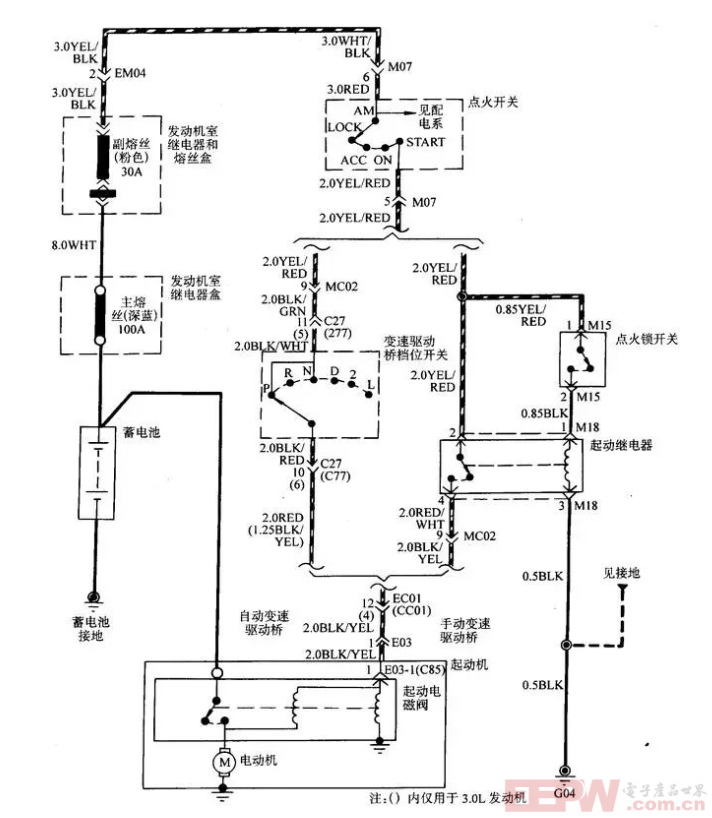

电路原理图重点表达各电气系统电路的工作原理,全车电路图.

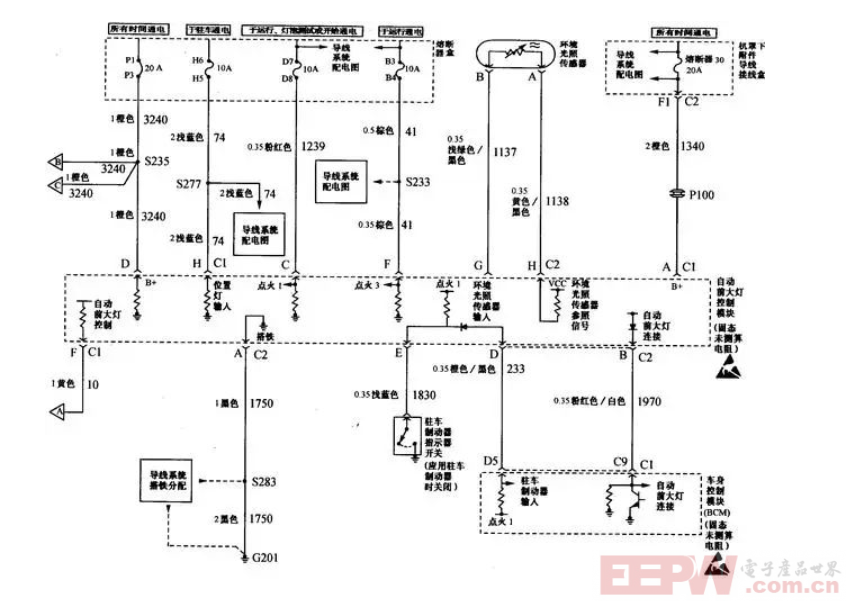

轿车前大灯控制电路原理图

从汽车电路原理到实际应用，最坏情况分析方法是确保电路设计可靠性和稳定性的重要手段。通过建立元器件模型数据库和进行电路计算过程，可以确定电路在各种极端条件下的性能边界。同时，利用软件仿真方法可以快速、准确地模拟电路在各种极端条件下的工作状态，为电路设计提供有力的支持。在实际应用中，需要充分考虑元器件的参数变化和环境因素对电路性能的影响，以确保电路设计的可靠性和稳定性。
