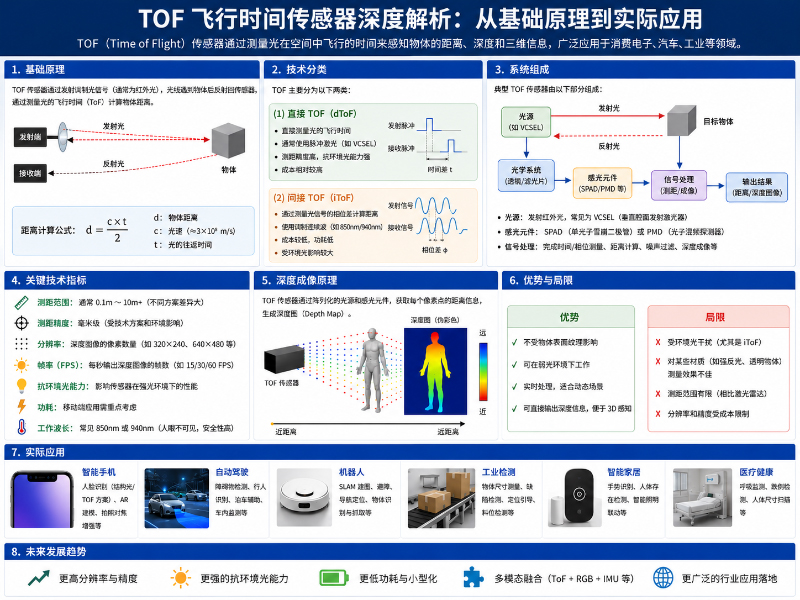

TOF的全称是Time of Flight，翻译过来就是"飞行时间"。原理一句话就能说清楚：发射一束光出去，等它反射回来，测个时间，乘以光速，再除以2，就是距离。

d = c × Δt / 2

公式简单，但背后的工程实现挺有意思。WT4203A用的是dToF方案，直接测量光脉冲的飞行时间。这需要计时精度达到纳秒级别——普通单片机的定时器根本扛不住，所以dToF方案都是把计时电路做进传感器模块里，对外只留距离数据。

iToF方案（间接飞行时间）不直接测时间，而是测发射光和反射光的相位差。实现起来系统更简单，精度却不如dToF。WT4203A选dToF路线，图的就是它的测距精度。

WT4203A内部用的是VCSEL 940nm激光。940nm是个很讲究的波长——它处于近红外波段，人眼看不见，同时满足Class 1人眼安全标准。如果用850nm，人眼可见微弱红光，用户会觉得"这灯怎么在闪"；用940nm就察觉不到了。

VCSEL（垂直腔面发射激光器）相比LED最大的好处是方向性强、峰值功率高。光束发散角小，能量集中，测距自然更准。代价是成本高一些，但模块化之后差价已经没那么夸张了。

选传感器最怕的是"唯技术论"——觉得新方案就是比老方案强。TOF确实有很多红外和超声波做不到的事，但它也有自己的局限。

红外三角测量是最传统的近距测距方案，成本低、电路简单。但它的原理决定了它怕黑——黑色物体不反射红外光，距离测量直接失效。另外，工作距离受基线（发射器和接收器的距离）限制，基线短，测不远；基线长，模块体积又太大。红外三角测量适合的场景很明确：近距离（一般不超过50cm）、目标颜色丰富、预算敏感。

超声波呢？成本最低，不挑颜色不怕光。但它有个先天缺陷——声速太慢。空气里声速340m/s，算上处理延迟，响应一次测距可能要几十毫秒。用在扫地机器人那种需要实时响应的场景，根本来不及。更麻烦的是声速受温度影响大，冬天和夏天的数据能差出好几厘米。

TOF呢？光速快、响应快、不挑颜色。但它也有自己的问题。

多路径干扰是其中之一。如果房间里有多面墙，光可能弹两次才回来，测出来的距离就是假的。这个在规格书里一般不写，但实际项目中经常遇到。

强光直射也会干扰。阳光直射传感器的时候，背景噪声会恶化测距精度。WT4203A-C02专门加了阳光抑制算法。

选传感器之前先问自己三个问题——测多远？环境什么样？要不要同时测多个目标？答案出来了，选型其实不难。

WT4203A分WT4203A-C01和WT4203A-C02两个型号，规格表看起来差不多，但实际用起来差异挺大的。先看接口——WT4203A-C01是UART，WT4203A-C02是I2C。这个选择基本决定了你能做什么。

如果主控MCU有富余的UART引脚，而且只需要测一个目标的距离，选WT4203A-C01。UART协议简单，调起来快，出问题了用串口工具抓个日志一目了然。WT4203A-C02的I2C协议更复杂，虽然通信效率高，但调试的时候得多接示波器或者逻辑分析仪，排查问题的时间成本高不少。

WT4203A-C02的核心卖点是多目标检测——最多同时跟踪4个目标。这是dToF的硬件能力优势，红外和超声波根本做不到。如果你做TWS耳机、扫地机避障或者需要检测"有没有人经过"这种场景，WT4203A-C02的价值才能体现出来。单目标接近检测的场景，WT4203A-C02的能力属于浪费。

工作温度范围这个细节容易被忽略。WT4203A-C01是-20~70°C，WT4203A-C02扩展到了85°C。做户外设备或者充电桩这种闷在机柜里的东西，温度上限更高心里更踏实。

根据规格书的标注和实际项目接触，WT4203A系列用得最多的场景我列一下，不求全，但求准确。

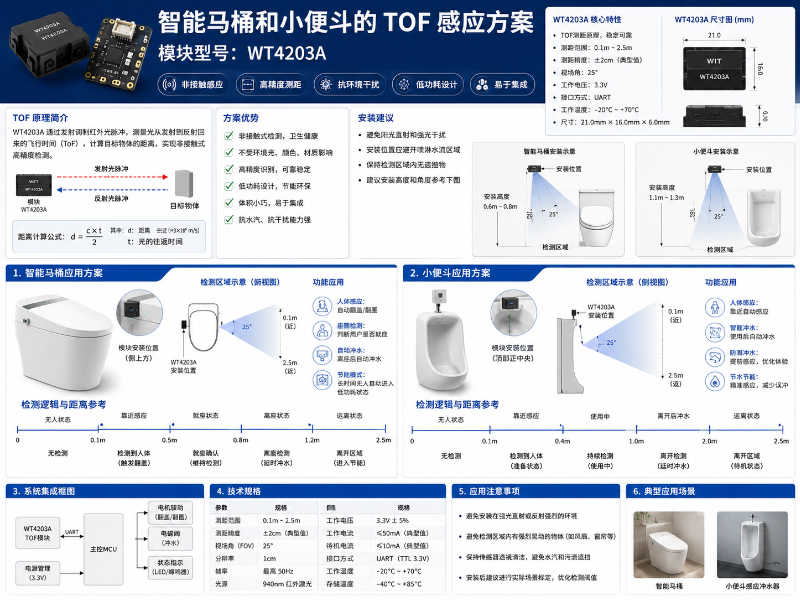

这是WT4203A最典型的应用。传感器装在座圈底部或者小便斗上方，检测距离一般设在15~50cm——近了容易误触发，远了检测不到人走到跟前。TOF在这个场景能赢红外，关键就是黑色马桶盖的问题。红外方案在黑色表面上几乎是盲区，TOF不受影响，实测有效检测距离能保持在标称值的80%以上。

接口用WT4203A-C01的UART就够了，主控收到接近信号后驱动电机开盖。逻辑简单，不需要多目标，WT4203A-C01的性价比最高。

皂液器的检测距离更近，通常3~15cm就够了。手掌进到范围内，传感器通知主控，主控再驱动泵出液。

这个场景对测距精度的要求其实比马桶高——出液范围就那么点，超出一点测不准，要么误触发要么手伸过去没反应。WT4203A的精度≤4%或±1cm，在15cm距离上误差不超过±1.5cm，完全够用。

红外三角测量在近距离精度其实也不差，但怕黑色瓶身。皂液器瓶子有透明的、半透明的、黑色的，什么颜色都有，TOF的泛用性优势就体现出来了。

WT4203A-C02的多目标检测能力在这里找到了用武之地。TWS耳机需要判断"耳机在耳朵里"还是"耳机拿下来了"，这本质上是一个存在检测问题——不是测距离，而是判断有没有东西挡住传感器。

更进一步，如果耳机支持佩戴手势（比如捂住停播、摘下暂停），也需要传感器能区别"手靠近"和"耳朵在附近"的状态差异。多目标检测让WT4203A-C02能感知更多细节，配合算法可以实现更丰富的交互。

90Hz的测距频率也保证了响应速度——TWS耳机是即戴即用的，延迟太大体验会很差。

扫地机的避障需要实时检测前方障碍物，速度慢了就撞上去。超声波响应慢，红外精度不够，TOF在响应速度和精度之间取得了平衡。WT4203A-C02的90Hz意味着每11毫秒更新一次位置数据，配合多目标检测，可以同时跟踪多个障碍物，路径规划算法能做出更合理的决策。

扫地机的避障是一个系统问题，TOF传感器只是感知层。算法、轮速计、IMU这些都得配合好，光换一个传感器解决不了所有问题。

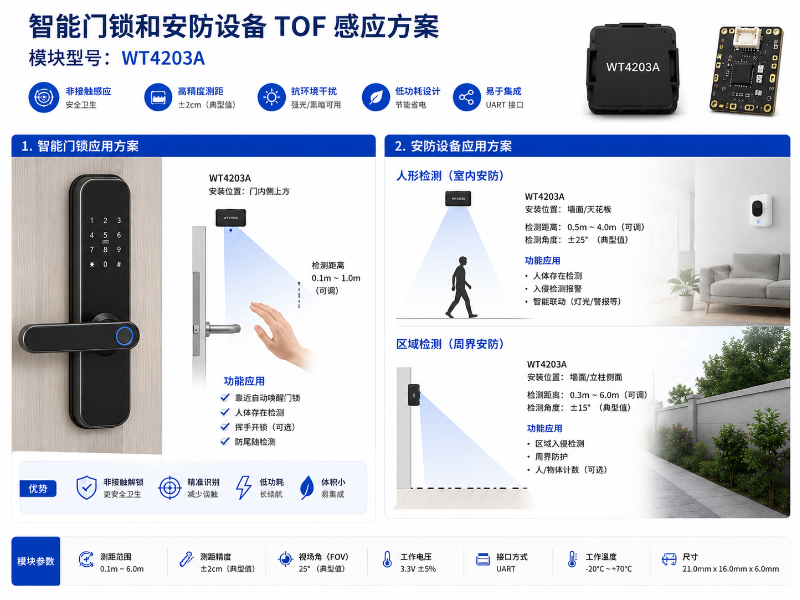

门锁前面的接近检测，作用是"唤醒"——有人走到门口了，传感器把主控从低功耗模式叫醒，然后启动摄像头或者人脸识别模组。这个场景不需要测精确距离，也不需要多目标，关键是低功耗和稳定性。

WT4203A-C01的UART接口接主控很方便，INT中断可以配置成低电平触发，主控收到信号后快速唤醒。门锁电池供电，待机功耗是命，WT4203A的37mA工作电流不算低，但只是瞬态，平均功耗控制好问题不大。

充电桩的人体接近检测，当前主流方案有热释电和毫米波，TOF在近距离测距上有自己的优势。WT4203A-C02的户外阳光抑制能力让它适合室外环境，25°的FOV视场角也避免了过宽的检测范围带来的误触发。

TOF在充电桩场景也有局限——如果需要检测的距离超过2米，TOF就不如毫米波了。毫米波的检测距离可以到8米以上，而且不受雨雾天气影响。两个方案不是替代关系，是互补的。

WT4203A-C01的UART协议是自定义帧格式，大概长这样：

7E + 长度(2字节) + 指令头(FF 0B) + 命令码 + 参数 + 校验和 + EF

新手容易卡在校验和计算上。校验是累加和低字节，不难，但不同厂家工具链支持程度不一样。建议先用厂家的评估板和串口助手跑通，确认返回数据对了再接自己的MCU。

调试的时候注意波特率要严格匹配，默认115200。有个容易出问题的地方是主控晶振误差——如果主控用内部RC振荡器而不是晶振，115200的误差可能超出UART容忍范围，导致丢帧。这种情况下要么换晶振，要么把波特率降到9600。

WT4203A-C02默认I2C地址是0x29，但可以改。如果板子上挂多个I2C设备，得提前规划好地址分配，避免冲突。地址配置通过专门的指令写入EEPROM，断电不丢。

XSHUT引脚也容易忽略。这个引脚控制传感器上电状态，如果悬空或者主控GPIO状态不确定，建议接10kΩ上拉电阻，防止传感器意外进入未知状态。

WT4203A是MSL-3级湿敏器件。从真空包装拿出来之后，必须在车间环境（温度≤30°C，湿度≤60%）168小时内完成贴装，否则需要重新烘烤（60°C 8H）。

大批量生产的时候这个要求容易忽视。有工厂为了赶产线，把湿敏器件放了一周没烘就贴了，结果回流焊之后封装内部开裂，测距数据跳变。外观完全看不出来，但客户用起来就是不稳定，排查半天找不到根因。

如果模组前方要加玻璃或亚克力保护盖，规格书对透光率有明确要求：940±10nm波段的透过率要>87%。这个要求不难满足，但很多通用亚克力板的透过率只有60%~70%，直接用会导致检测距离大幅缩水。

盖板和传感器之间要留空气间隙，推荐<0.5mm。间隙太大，光在盖板内多次反射，会产生串扰。规格书还推荐用不透光材料从盖板中间隔断——这个一般人想不到，但确实是减少多路径干扰的有效手段。

虽然TOF对颜色不敏感，但低反射率目标的检测距离还是会打折扣。黑色表面，实测有效距离可能只有标称值的50%~60%。如果项目里必须测黑色目标，建议提前拿实际样品做测试，不要只看规格书。

水面和镜面容易产生强反射，导致距离数据异常——有时候会返回比实际更近的值。软件层可以做滤波处理，比如连续三次读数差值超过某个阈值就丢弃。

TOF技术现在主要用在测距和接近检测上，但它的想象空间不止于此。

车载是一个大方向。驾驶员监控系统（DMS）需要追踪眼球位置判断驾驶员是否疲劳，TOF的深度信息比2D图像更容易做三维重建。手势识别在车内的应用也在探索——不用触碰屏幕，挥手就能控制空调或者中控。

AR/VR更不用说。苹果iPhone的LiDAR、大疆无人机的障碍物感知，用的都是dToF方案。空间定位和手势交互是这两个领域的核心能力，TOF是底层技术支撑。

但要说最近的增量，我反而觉得是智能家居和消费电子。TWS耳机、智能门锁、智能卫浴这些品类还在快速增长，传感器作为核心感知器件，需求量也会跟着涨。WT4203A系列卡的就是这个市场——精度够用、接口成熟、成本可控。

说了这么多，总结几个实打实的选型建议：

只需要检测一个人走近/走远，UART接口够用，选WT4203A-C01。协议简单，调试快，性价比高。

需要同时跟踪多个目标，或者对测距频率有要求（>30Hz），选WT4203A-C02。90Hz的多目标测距是它的独门能力。

检测距离超过2米，WT4203A就不够用了，考虑毫米波WT4102系列。毫米波的远距离检测和多目标跟踪能力，当前TOF还做不到。

距离很近（<10cm）而且成本敏感，红外接近传感器WT4002B更合适。μA级的功耗、极低的成本，TOF比不了。

TOF不是万能药，但在0~2米这个距离段，它几乎是最优解。前提是选对型号、调通协议、注意我上面说的那些地方。
