驻极体话筒的识别和使用

工程师
2020-03-01 20:51:05    评分

驻极体话筒的识别和使用



      驻极体话筒也叫电容话筒,其原理大致是:内部由一个场效应管和一篇金属膜片构成,声音导致金属膜片震动,因他独特的内部结构从而让场效应管输出相应的电压.,在电话机里面大多都是是用的驻极体话筒。

     驻极体话筒也称驻极体传声器,它是利用驻极体材料制成的一种特殊电容式“声—电”转换器件。是一种将声音转化为相应的电信号的传感元件。其特点是体积小、结构简单、电声性能好、价格低的特点,广泛用于盒式录音机、无线话筒及声控等电路中。


一、驻极体话筒的分类

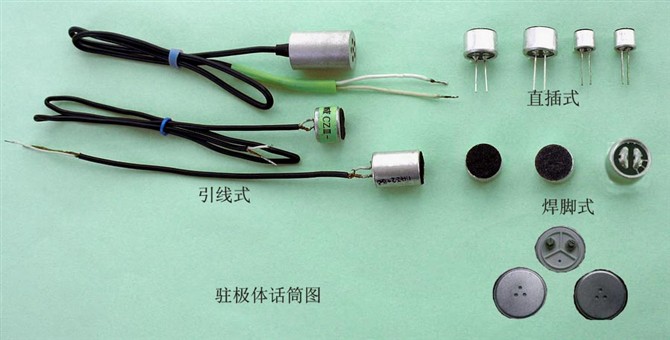

      常用驻极体话筒的外形分机装型(即内置式)和外置型两种。机装型驻极体话筒适合于在各种电子设备内部安装使用,其外形如图2(a)所示。常见的机装型驻极体话筒形状多为圆柱形,其直径有φ6mm、φ9.7mm、φ10mm、φ10.5mm、φ11.5mm、φ12mm、φ13mm……多种规格;引脚电极数分两端式和三端式两种,引脚形式有可直接在电路板上插焊的直插式、带软屏蔽电线的引线式和不带引线的焊脚式3种。如按体积大小分类,有普通型和微型两种,微型驻极体话筒已被广泛应用于各种微型录音机、微型数码摄像机、手机等电子产品中。




二.主要参数

    表征驻极体话筒各项性能指标的参数主要有以下几项:



    (1)工作电压(UDS)。这是指驻极体话筒正常工作时,所必须施加在话筒两端的最小直流工作电压。该参数视型号不同而有所不同,即使是同一种型号也有较大的离散性,通常厂家给出的典型值有1.5V、3V和4.5V这3种。



    (2)工作电流(IDS)。这是指驻极体话筒静态时所通过的直流电流,它实际上就是内部场效应管的静态电流。与工作电压类似,工作电流的离散性也较大,通常在0.1~1mA。



    (3)最大工作电压(UMDS)。这是指驻极体话筒内部场效应管漏、源极两端所能够承受的最大直流电压。超过该极限电压时,场效应管就会被击穿损坏。

    (4)灵敏度。这是指话筒在一定的外部声压作用下所能产生音频信号电压的大小,其单位通常用mV/Pa(毫伏/帕)或dB(0dB=1000mV/Pa)。一般驻极体话筒的灵敏度多在0.5~10mV/Pa或-66~-40dB范围内。话筒灵敏度越高,在相同大小的声音下所输出的音频信号幅度也越大。

    (5)频率响应。也称频率特性,是指话筒的灵敏度随声音频率变化而变化的特性,常用曲线来表示。一般说来,当声音频率超出厂家给出的上、下限频率时,话筒的灵敏度会明显下降。驻极体话筒的频率响应一般较为平坦,其普通产品频率响应较好(即灵敏度比较均衡)的范围在100Hz~10kHz,质量较好的话筒为40Hz~15kHz,优质话筒可达20Hz~20kHz。



    (6)输出阻抗。这是指话筒在一定的频率(1kHz)下输出端所具有的交流阻抗。驻极体话筒经过内部场效应管的阻抗变换,其输出阻抗一般小于3kΩ。

    (7)固有噪声。这是指在没有外界声音时话筒所输出的噪声信号电压。话筒的固有噪声越大,工作时输出信号中混有的噪声就越大。一般驻极体话筒的固有噪声都很小,为微伏级电压。



    (8)指向性。也叫方向性,是指话筒灵敏度随声波入射方向变化而变化的特性。话筒的指向性分单向性、双向性和全向性3种。单向性话筒的正面对声波的灵敏度明显高于其他方向,并且根据指向特性曲线形状,可细分为心形、超心形和超指向形3种;双向性话筒在前、后方向的灵敏度均高于其他方向;全向性话筒对来自四面八方的声波都有基本相同的灵敏度。常用的机装型驻极体话筒绝大多数是全向性话筒。





三、应用图





关键词: 驻极体     咪头     麦克风     话筒

工程师
2020-03-01 21:03:20    评分
2楼

驻极体话筒也叫电容话筒,应该是震动改变电容值。。。


工程师
2020-03-01 21:09:00    评分
3楼

现在流行MEMS话筒,也叫硅麦


工程师
2020-03-01 21:11:35    评分
4楼

感谢大家的关注!

我再补充一点: 以下是驻极体 和 MEMS 麦克风的对比:


2.1、驻极体电容麦克风(Electret Condenser Micphone)
原理:驻极体麦克风使用了可保有永久电荷的驻极体物质,不需要再对电容供电。(若驻极体麦克风中内置放大电路,则需要供电)
优点:技术成熟、价格便宜
缺点:体积大,不方便SMT、引线长,造成信号衰减、生产工序多,一致性差、灵敏度不稳定


2.2、微机电麦克风(MEMS Micphone)
原理:微机电麦克风也称麦克风芯片或硅麦克风,硅麦一般都集成了前置放大器,甚至有些硅麦会集成模拟数字转换器,直接输出数字信号,成为数字麦克风。

优点:体积小,可SMT、产品稳定性好
缺点:价格较高



助工
2020-03-01 21:15:19    评分
5楼

天天用手机,手机里就有麦克风,原来是这样的原理~



高工
2020-03-01 21:28:47    评分
6楼

多谢分享
