PN8360电源IC是高精度CC/CV原边反馈交直流转换器，内置650V功率MOSFET，工作在原边检测模式，可省略光耦和TL431可省光耦和TL431，提供了全面的自恢复保护功能，全电压输入范围±5%的电流/电压调整率，骊微电子广泛应用于高性能、外围元器件精简的电池充电器、LED照明等领域。

充电器或适配器应用原理图

PN8360电源IC 5V/2.4A电路描述

1、PN8360电路图中R7、R8和R9为反馈分压电阻，C5起到环路补偿的作用。

2、C1、D1、R3、R4 和R5组成RCD箝位电路，用于吸收PN8360内部集成的功率MOSFET漏源端尖峰电压，可视情况予以减轻。

3、PN8360内置高压启动模块，可以在200ms内完全启动。

4、PN8360体温度过高时，其内置的OTP 保护模块会及时动作、关闭IC、进而保护整个系统，当温度下降之后再自动重启。

5、具有输出短路保护、输出过流保护、开环保护及VDD 过压保护等功能，以提高整个系统的可靠性。

6、连接到反馈脚FB的分压电阻开路或短路时，系统都会进入保护状态。

7、CS 脚/Rcs对地短路时，系统会发生保护并进入Latch状态，以确保系统不会被损坏。

8、CE1、L1、L2 和CE2 组成π 型滤波，以改善EMI性能。

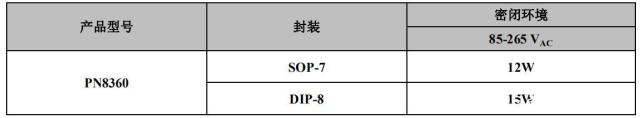

PN8360电源IC典型功率

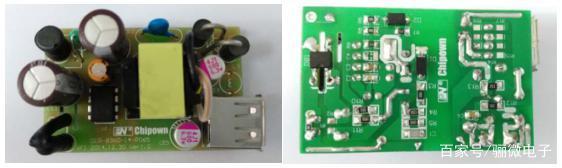

PN8360典型功率输出12-15W，基于PN8360电源IC的5V/2.4A电源方案，待机功耗小于50mW，平均效率高达79.94%，满足能效标准。>>
