DCDC电源模块的故障通常可归结为输出参数异常和外部使用不当两大类，这些故障直接影响系统稳定与安全。本篇着重介绍输出参数异常，针对最常见的四类输出异常问题，输出电压过高、输出电压过低、输出纹波噪声过大和模块绝缘耐压不良深入分析其根本原因，并提供可操作的详细解决方案。

一、输出电压过高

输出电压过高是危险故障，可能瞬间烧毁后级电路。

主要原因与处理：

1.负载过轻导致环路失调：多数开关电源需最小负载（通常≥10%额定负载）以维持反馈稳定。空载时，环路可能失控，致使输出飙升。

解决方案：确保模块带有最小负载。若电路存在空载可能（如待机状态），必须在输出端永久并联一个假负载电阻（例如，对于5V/10W模块，可并联一个250Ω/0.5W的电阻）。

2.输入电压超出规格：前端供电电压超过模块最大额定输入，导致占空比或内部控制异常。

解决方案：核实输入直流电压是否在模块规定范围内。对于不稳定的总线电压，应选择输入范围更宽的型号，并在输入端增设过压保护电路（如TVS管）。

3.反馈回路异常：外部反馈分压电阻值漂移或开路，或布线引入噪声干扰了反馈信号。

解决方案：检查并确认反馈网络电阻阻值准确、连接可靠。优化PCB布局，使反馈走线远离噪声源（如电感和开关节点），并尽量短而粗。

二、输出电压过低

输出电压不足会导致系统复位、芯片工作异常，长期运行损害设备寿命。

主要原因与处理：

1.模块超负荷运行：负载电流持续或瞬时超过模块带载能力，引发输出电压跌落。

解决方案：准确评估系统峰值功耗（而非平均值），并预留充足余量（建议≥30%）。更换功率更大的模块，并确保其在允许的工作温度内使用。

2.线路压降损耗显著：长距离、细导线的供电线路电阻会产生不可忽视的压降。

解决方案：优化系统布局，尽可能缩短模块与负载的距离，并根据电流值加粗导线截面积或使用更厚的PCB覆铜。

3.输入电压偏低或纹波过大：输入直流电压在最低工作电压边缘，或输入存在大纹波，导致模块无法正常调节。

解决方案：确保输入电压高于模块规定的最低值。在模块输入端增加足够的输入储能电容，以降低输入阻抗并吸收纹波电流。

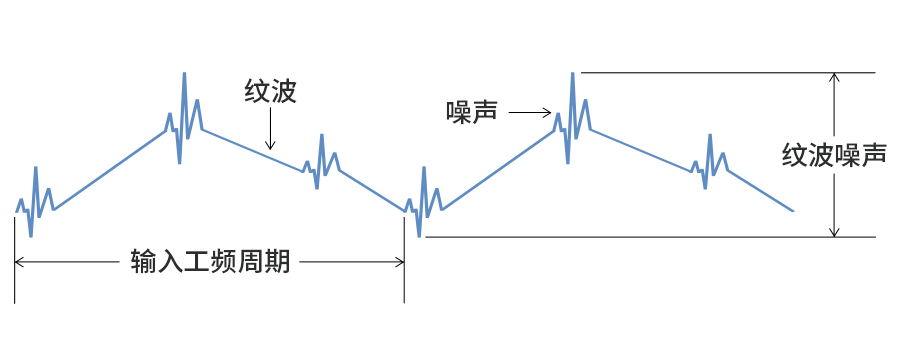

三、输出纹波噪声过大

过大的噪声是干扰模拟信号精度和造成数字电路误动作的常见原因。

主要原因与处理：

1.PCB布局与接地设计不当：功率环路（输入电容-模块-输出电容）面积过大，或高频开关噪声通过地平面耦合到敏感电路。

解决方案：严格遵循模块手册的布局建议，将输入/输出电容紧靠模块引脚放置，以最小化功率环路面积。采用单点接地或分层接地，将功率地（PGND）与信号地（AGND/SGND）在单点连接，避免噪声串扰。

2.滤波不足与参数选择不当：输出滤波电容的ESR（等效串联电阻）过大或容值不足，无法有效滤除开关频率及其谐波噪声。

解决方案：在输出端使用低ESR的陶瓷电容或聚合物电容进行高频滤波。可额外增加一个小型LC二阶滤波器（如铁氧体磁珠+电容）来进一步衰减高频噪声。

测量技巧：使用示波器测量纹波时，应开启20MHz带宽限制，并使用探头接地弹簧而非长引线，以获取真实数据。

四、模块绝缘耐压不良

此问题直接关乎人身与设备安全，尤其是在有隔离要求的系统中。

主要原因与处理：

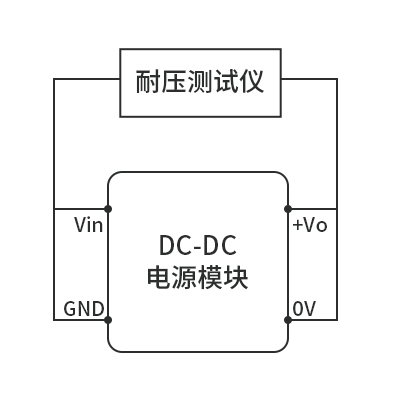

1.测试方法不规范：耐压测试仪开机冲击或电压爬升率设置不当，造成瞬间过压击穿。

解决方案：进行耐压测试时，必须采用“缓升缓降”模式，将电压从零逐步平稳升至规定值，并保持规定时间。

2.模块绝缘等级选型不足：未考虑系统所需的隔离电压（如总线电压、安全等级），选用了隔离强度不够的模块。

解决方案：根据系统架构和安全标准，明确所需隔离等级与耐压值（如1500VDC基本隔离）并选择留有足够余量的型号。

3.生产或维修过程中的损伤：装配应力或返修时的高温，可能损坏模块内部结构或绝缘材料。

解决方案：在安装设计中避免对模块施加机械应力。严格控制焊接温度和时间，或使用连接器进行插接。

系统性预防建议：

精准化选型：综合考虑输入/输出电压范围、电流、温度、隔离及效率要求，功率务必预留充足余量。

规范化布局与安装：严格遵守数据手册中的布局、接地和散热指南，这是发挥DCDC模块性能的关键。

专业化验证：在研发阶段，使用正确方法对效率、纹波、噪声及隔离耐压进行测试验证，及早发现问题。
