4-20mA电流环信号过运放差分变单端

霸王河
助工
2013-11-14 11:08:02     打赏

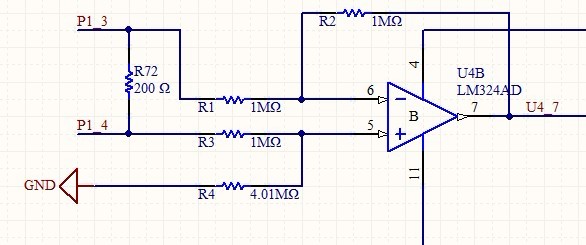

  P1.3-P1.4是4-20mA电流环信号，过200欧姆负载经过LM324将差分信号转变为单端信号，大牛过来帮我分析哈。所有阻值都是抄板所得。应该怎么通过虚短路虚断路分析这个电路

回复
收藏
0



关键词： 4-20mA电流环     差分信号变单端信号

霸王河
助工
2013-11-14 19:05:29     打赏
2楼

你好，能讲细点吗？比如电流的流向，怎么分压的，我的基础差。在电流源的作用下，正向反向输入端虚短路电压相等，整体电流的流向呢，又是怎么将信号反馈的输出端呢？谢谢


评论
霸王河
助工
2013-11-14 19:10:01     打赏
3楼
你好，antonine，阻值没有错，先读色环后用表打的，应该不会错。

评论
霸王河
助工
2013-11-14 19:11:55     打赏
4楼
你好，那整体的电流流向呢？分压后又是怎么通过虚短路虚断路反馈到输出端的？

评论
霸王河
助工
2013-11-14 20:08:38     打赏
5楼
你好，我应该把电路理解为这这样吗？假设为5mA的电流时，将200欧姆两端等效看为P1.3为1V，P1.4接地么？然后同相输入端相当于并联1M和4.01M电阻接地相当于800K欧姆电阻接地，然后再根据虚短路虚断路计算输出电压吗？这样就相当于简单的反向比例运放电路，但这样理解的话800k欧姆的补偿电阻取值也不合适，也不能消除偏置电流对于运放的影响。

评论
霸王河
助工
2013-11-15 09:44:49     打赏
6楼
你是怎么算的呢？能不能给出计算公式，详细的说哈，这里是不是应该把电流环看做一个电流源的，还是只是将它等效成200欧姆负载分压就行了？我计算了话输出就是-XmA电流乘以200欧姆了。简单的反向比例电路，但我觉得这样计算不对，结果也和multisim仿真的结果不一样。

评论
霸王河
助工
2013-11-15 12:01:56     打赏
7楼

结贴：

差分信号变单端信号，假设P1_3电压为V2，P1_4电压为V1，U4_7电压为Vout；在电流环作用下，200欧姆形成压降V1-V2；虚短路相当于5,6脚间并联2M电阻，根据分流原理，200欧姆电阻分流更多；根据叠加原理，分别计算V2，V1作用下Vout的电压，根据虚短路虚断路作用Vout=(1+R2/R1)XR4/(R3+R4)XV1-R2/R1XV2


评论
霸王河
助工
2013-11-15 12:04:34     打赏
8楼
最终化简，假设R1=R3=R,R2=R4=R0，Vout=R0/R X (V1-V2);形成差分放大，放大差模信号。老师讲的，在此表示感谢。

评论
