在Multisim中创建LM386器件

菜鸟
2015-06-25 21:53:14     打赏
此文章非原创,但是本人亲自整理,主要目的就是技术交流,分享给不会添加器件的同学。本人最近在写一篇论文,里面遇到了仿真LM386音频功放芯片,我相信大家对这个芯片都很了解了,因为我刚刚走进电子行业时,也就是我刚刚进入学校的研究室时,第一个作品就是用LM386搭建的音频功放,那时还不会看电路图,只知道按照图纸来连接,结果真的有效果了,那时对一个一点也不懂电路的人来说是多么的激动。
但是现在EDA软件非常强大。几乎常用的芯片在EDA软件里面都能找到。唯独LM386没有这颗芯片。所以让大家痛疼的事情就是想用它必须来搭建实物来验证,不能在EDA软件里面直观的仿真出来。
最近本人也搜集了一些关于EDA软件的资料,在这里毫无保留的分享给大家,主要是以大家常用的EDA软件Multisim10为例,就添加这颗LM386芯片。
LM386是一款低电压音频功率放大器集成电路(IC)。为了能够在Multisim10中仿真,并用它在UltiboardPCB设计,它需要使用在Multisim10组件向导来创建。
添加器件主要有:符号文件(LM386.sym)和SPICE模型(LM386.cir)。
下面来添加LM386.
启动Multisim10。在“工具”,选择“组件向导”。

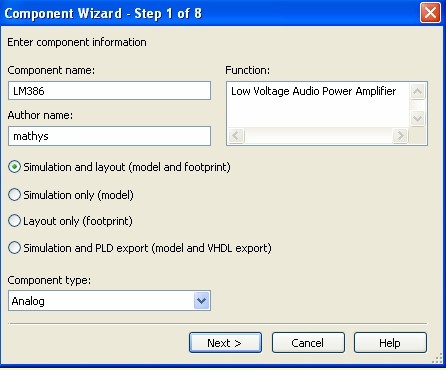

1步:输入组件的信息。

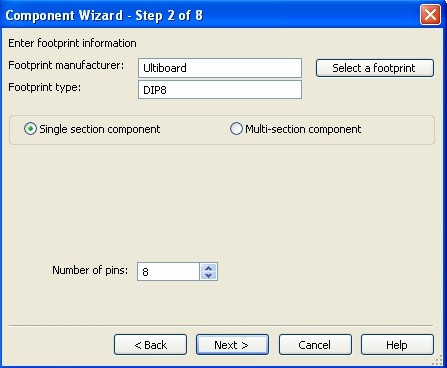

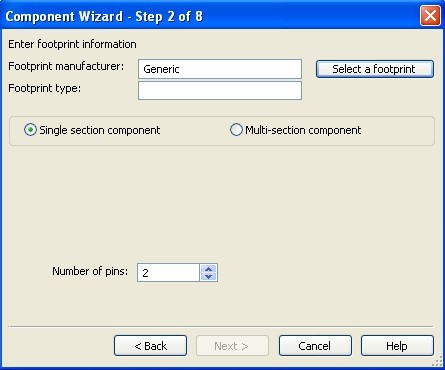

2步:输入封装信息。主要用于UltiboardPCB设计。

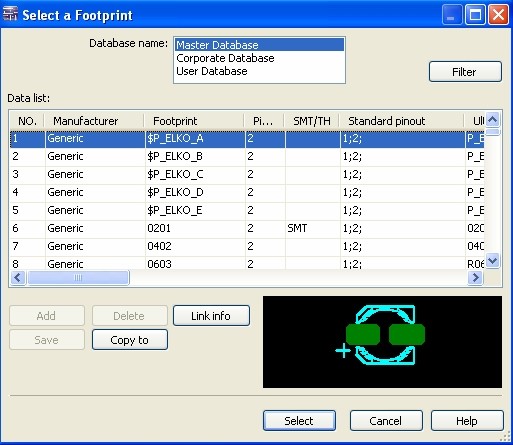

点击“选择一个封装”

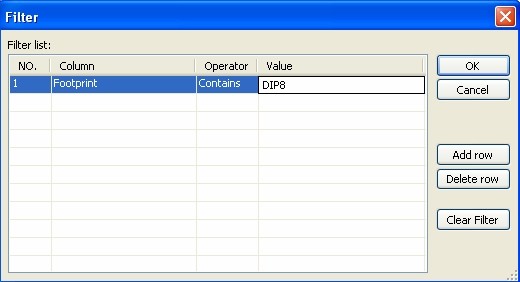

这里面有5000个封装在master数据库中。为了找到我们需要更轻松地之一,点击“过滤器”。点击“添加行”,并从下拉菜单中选择下的“列”,“封装”。将“操作”到“包含”,进入“DIP8”下的“值”,如下图所示。

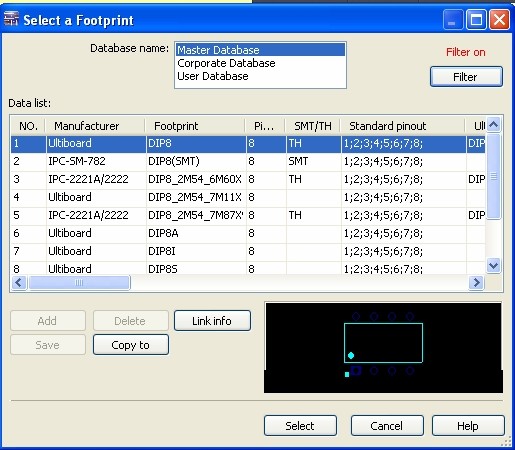

选择“UltiboardDIP8封装。





点击“选择”。在封装信息窗口的管脚数设置为8

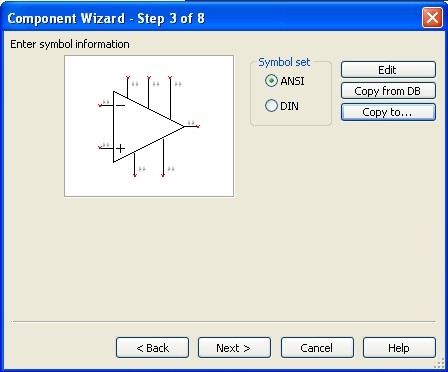

步骤3:输入符号信息

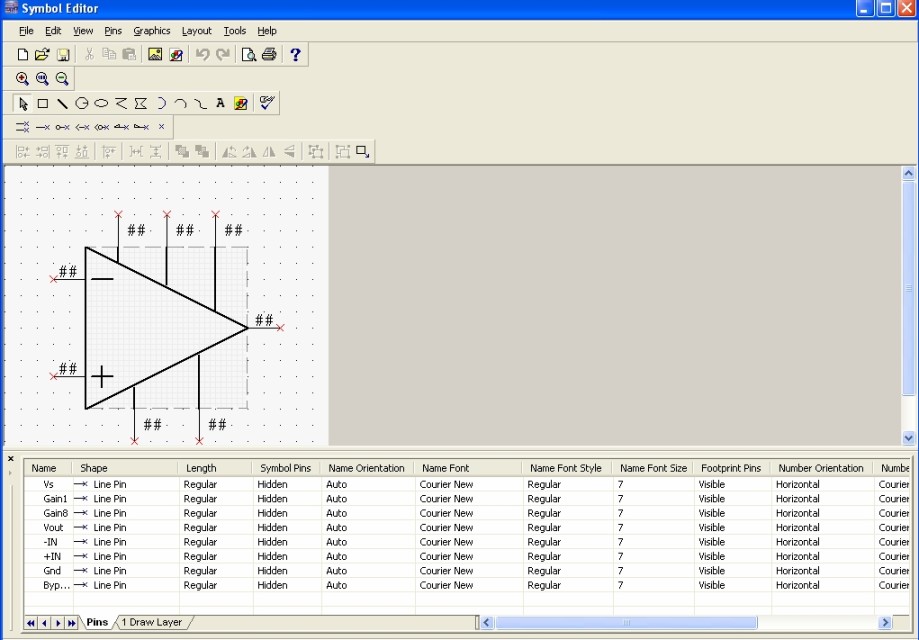

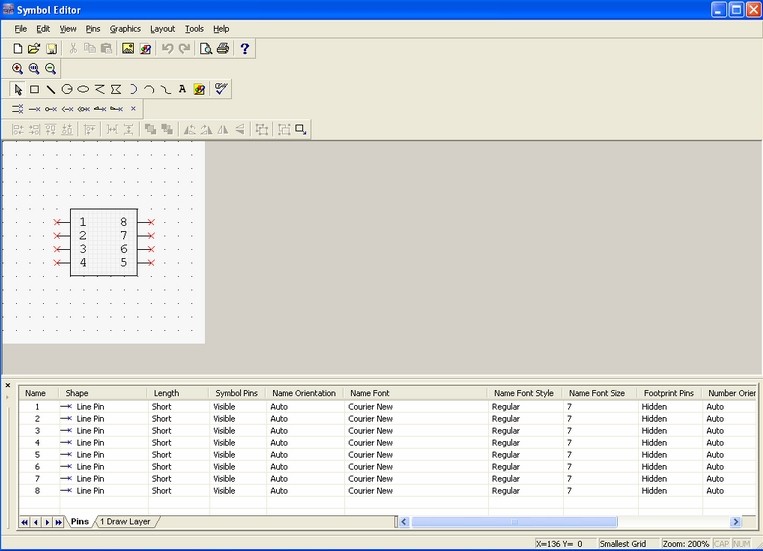

点击“编辑”,打开符号编辑器。




下载文件LM386.sym并记住下载的路径。(最好不要有中文路径)在符号编辑器中点击“文件”, “打开... ”,打开LM386.sym文件



不要更改任何出现在符号编辑器底部的引脚信息。点击“退出”,回答“是”的“保存更改?

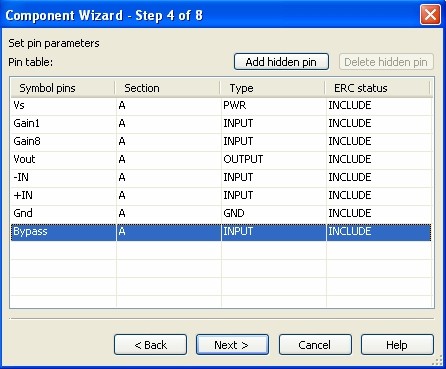

4步:设置引脚参数。点击“下一步”,并改变引脚类型的不同引脚,以如下所示的值。

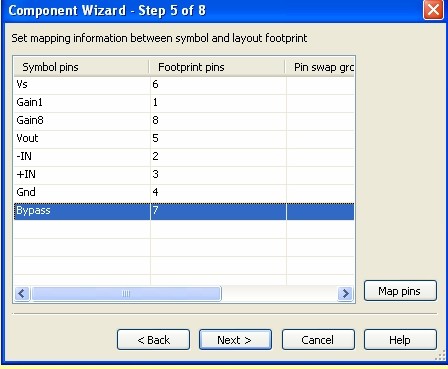

步骤5:符号和布局封装之间设置映射信息。点击“下一步” ,填写封装引脚如图所示

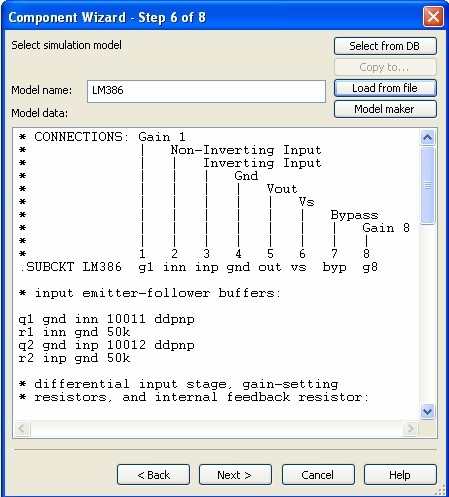

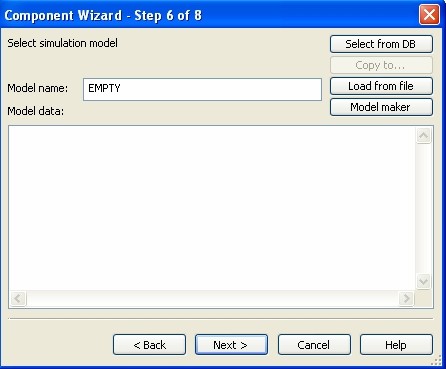

6步:选择仿真模型。点击“下一步”,取得“选择仿真模型”窗口



下载文件LM386.cir并记住存放路径。然后点击“从文件加载” ,然后打开LM386.cir文件。你应该可以看到一个窗口,填写如下图所示的LM386 SPICE模型。

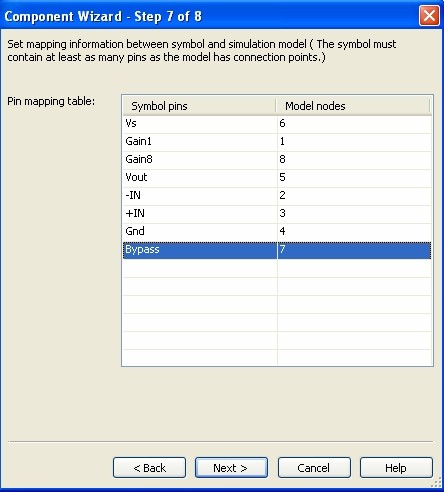

步骤:映射的符号和仿真模型之间的信息。点击“下一步” ,并填写模型的节点在引脚映射表如下所示。

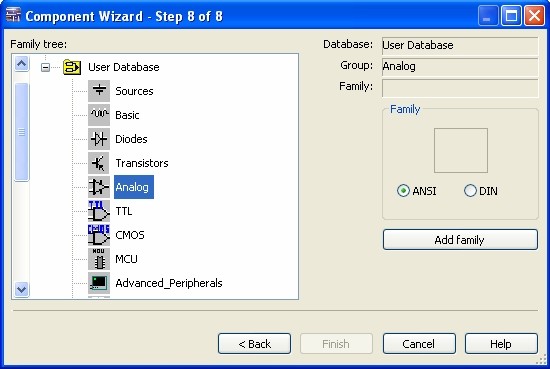

8步:保存组件库。点击“下一步”,并在接下来的窗口中点击“用户数据库” ,然后选择“模拟”

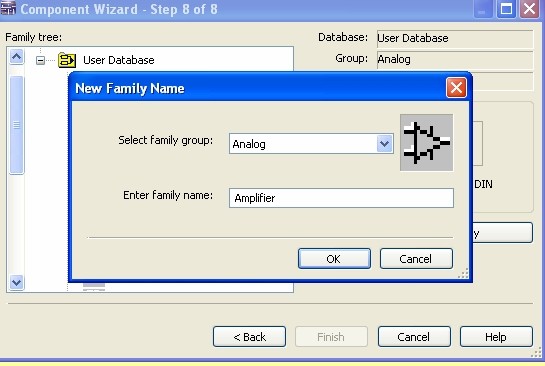

点击“Add家庭”,进入“放大器”为名字

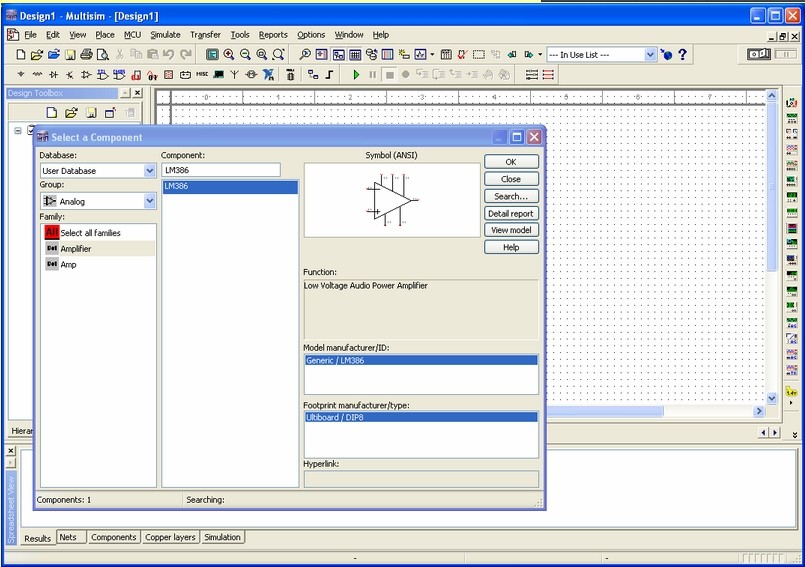

最后,点击“完成”,你与LM386组件创建完成。请检查您可以选择在Multisim10元件。

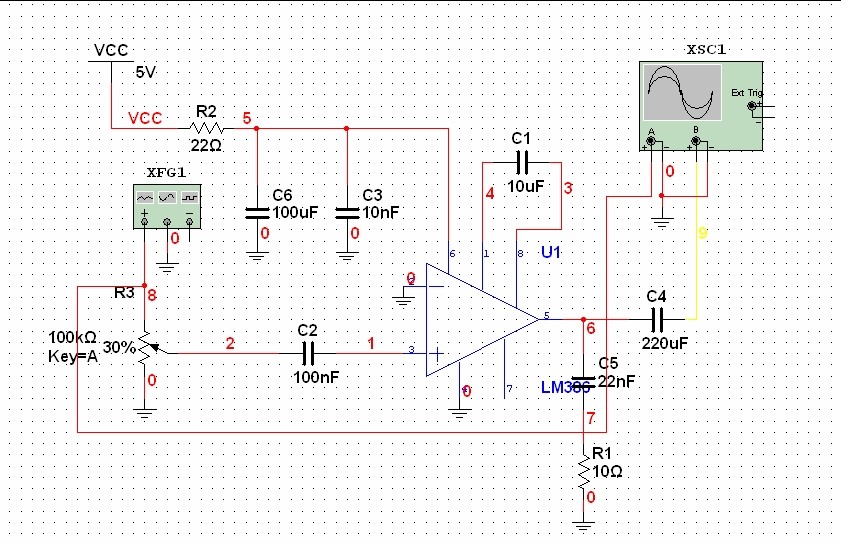

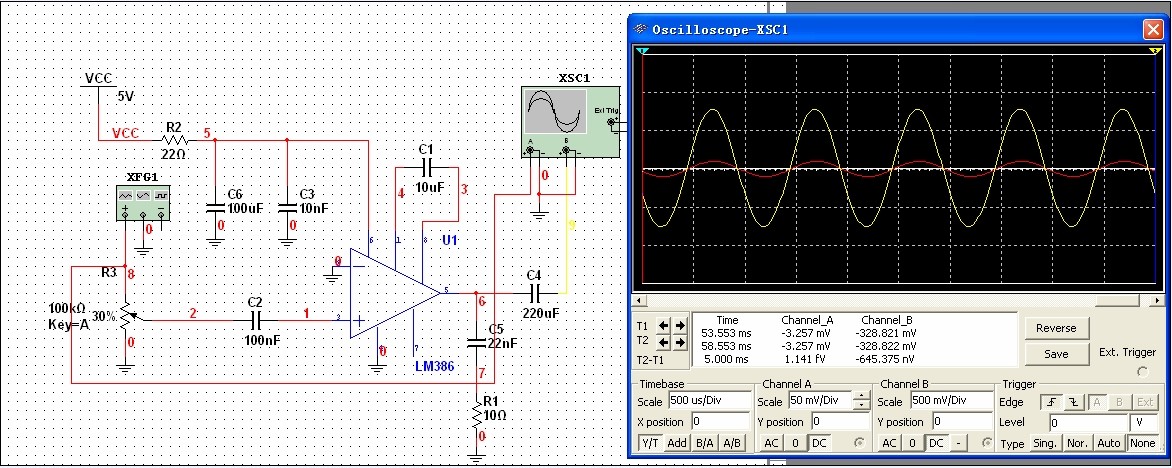

实际仿真调用

仿真结果


傻瓜式教程,相信大家都会了。。。。


菜鸟
2015-07-06 23:34:55     打赏
2楼

lm386sym在哪里?
