总得来说，FALSE PATH就是我们在进行时序分析时，不希望工具进行分析的那些路径。一般不需要工具时序分析的路径指的是异步的路径，异步路径就是指的不同时钟域的路径。 在QuartusII的一个培训文档里面解释了什么时候要用到FALSE PATH： 1. 从逻辑上考虑，与电路正常工作不相关的那些路径，比如测试逻辑，静态或准静态逻辑。 2. 从时序上考虑，我们在综合时不需要分析的那些路径，比如跨越异步时钟域的路径。 下面举例说明： 先看图1，MUX_1和MUX_2是两个多路选择器，MUX_1的使能端C接到时钟clk，MUX_2的使能端C接到clk的反。于是可以发现MUX_1的S1端口是不可能经过MUX_2的S1端口到达MUX_2的D端口的，同理MUX_1的S2端口是不可能经过MUX_2的S2端口到达MUX_2的D端口。于是我们就不希望综合工具对这两条路径进行分析，就是说这两条路径就是我们所说的FALSE PATH： set_false_paths –through Mux_1/S1 –through Mux_2/S1 set_false_paths –through Mux_2/S2 –through Mux_2/S2
图1 再看图2，模块test_logic表示一个测试逻辑，它并不真正实现我们电路的功能，只是为了测试电路功能。所以我们就不希望综合工具对这这些路径进行分析，就是说这些路径就是我们所说的FALSE PATH：
图2 set_false_path –fall_from clk1–to [get_pins test_logic|*|datain] set_false_path –from [get_pins test_logic|*|clk] \ -to [get_pins test_logic|*|datain] set_false_path –from [get_pins test_logic|*|clk] -to [get_ports test_out] 然后看图3，reg1的输出和reg2的输入跨越了不同的时钟域clk1和clk2，我们不希望综合工具对这这些路径进行分析，就是说这些路径就是我们所说的FALSE PATH： set_false_path –from [get_pins reg1|clk]–to [get_pins reg2|datain]
图3 最后我们看图4，clk_100和clk_66仍然是两个不同的时钟域，这也是FALSE PATH： set_false_paths –from [get_clocks clk_100] –to [get_clocks clk_66] set_false_paths –from [get_clocks clk_66] –to [get_clocks clk_100]
图4 阿东总结： 一般需要设置FALSE PATH的是图3，就是指两个具有不同寄存器之间的路径。一些情况下，不设置FALSE PATH也可以，工具会去分析相关时序路径，但是肯定会有setup或者hold不满足，这个时候就需要去确认这些路径是否有问题了。而设置了FALSE PATH后，就告诉工具不用去分析这些路径了，这样工具就不会报告出来了，另外还有一个好处就是综合布局布线的时间会大幅减少，因为没有时序问题了，工具就可以跑的很快。一般大型项目一个FPGA（一般都是最高端的FPGA）综合一次的时间高达10几个小时，这个还是使用LINUX高级服务器进行编译，因此综合时间减少收益非常大。一般比较正规的项目，都需要设置FALSE PATH。 另外最近在使用VIVADO工具，和FAE交流后，SET FALSE PATH两个时钟是需要设置两次的，比如：时钟clk1和时钟clk2，两个时钟不相关，需要分别设置clk1->clk2和clk2->clk1两个方向，而使用set_clock_group只需要设置一次，方便很多。 使用set_false_path： set_false_path -from [get_clocks clk1] -to [get_clocks clk2] set_false_path -from [get_clocks clk2] -to [get_clocks clk1] 使用set_clock_group： set_clock_group -name asyn_clocks -asynchronous -group clk1 -group -clk2 ---以下为阿东团队原创开发的FPGA学习板选购指南（覆盖入门进阶+高端各个系列），想和阿东一起学习FPGA的同学可以根据需求选择： 入门级别：完全零基础、想从低端外设学起的同学建议选择暴风四代E6开发板： E6入门板推广链接：
入门级别：有部分基础或者零基础的同学，想学习FPGA驱动以太网、摄像头、TFT彩屏、LCD1602等外设和项目开发的同学选择如下：
E10开发板推广链接：

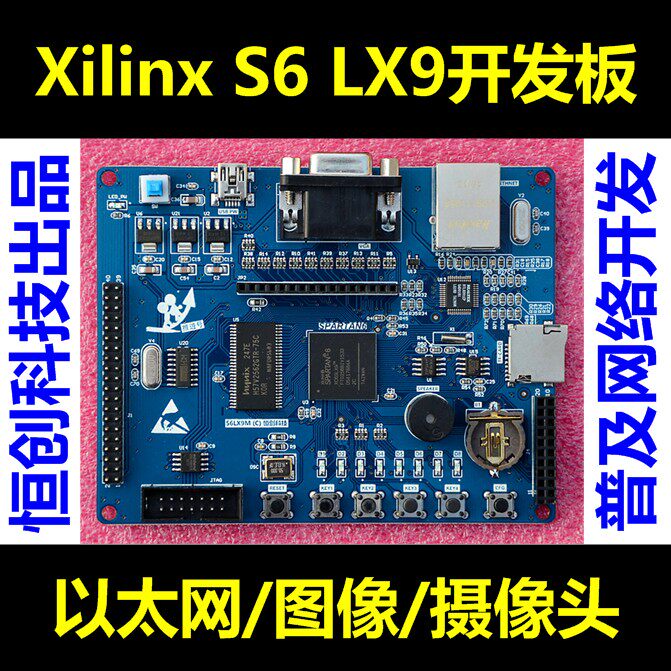

Xilinx S6开发板推广链接：
