ROM的英文全称为Read-Only Memory，即只读存储器。可以从任意地址上读取数据，但是不能写入。那么我们ROM中的数据，就需要我们提前存放进去，在IP核中，我们可以通过.coe文件进行数据存放，文件格式我们可以参考Xilinx官方标准。

数据文件的格式是固定的，我们在填充数据时，需要严格按照官方的格式进行书写。

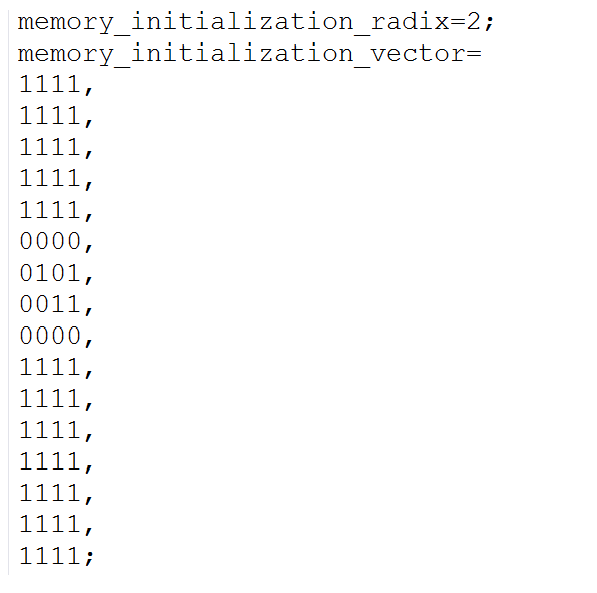

在示例文件中，第一行规定了数据的格式，此处规定的是二进制，那么下面的数据，我们必须用二进制的形式。大家在写的时候，规定什么进制就用什么进制。数据与数据之间用逗号隔开，最后一个数据用分号结尾。

了解了数据文件格式之后，接下来我们提前准备一个数据文件，以便于后续我们调用IP核去使用。写数据文件的方法有很多，在此给大家介绍一种：MATLAB。

我们打开MATLAB之后，首先先选择一下工作路径，以便于我们去找到我们生成的文件以及保存我们的代码。如图：

打开如图所示的图标之后，选择好工程路径。

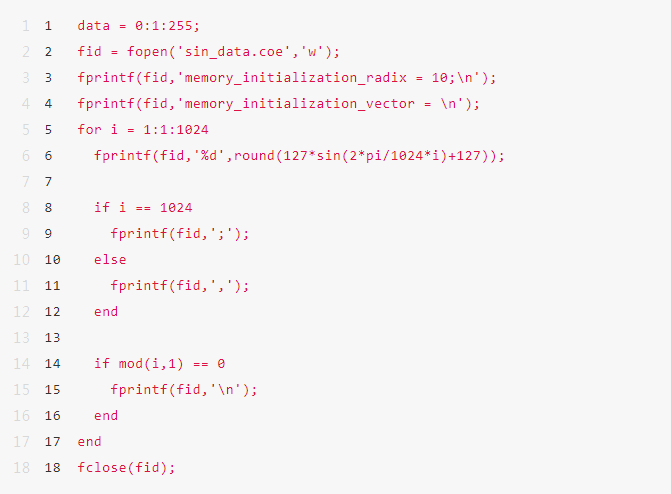

选择好之后，我们新建脚本文件，然后写入代码。

写好代码，点击运行，即可生成我们想要的.coe文件。数据文件准备好之后，接下来我们就可以调用IP核了。

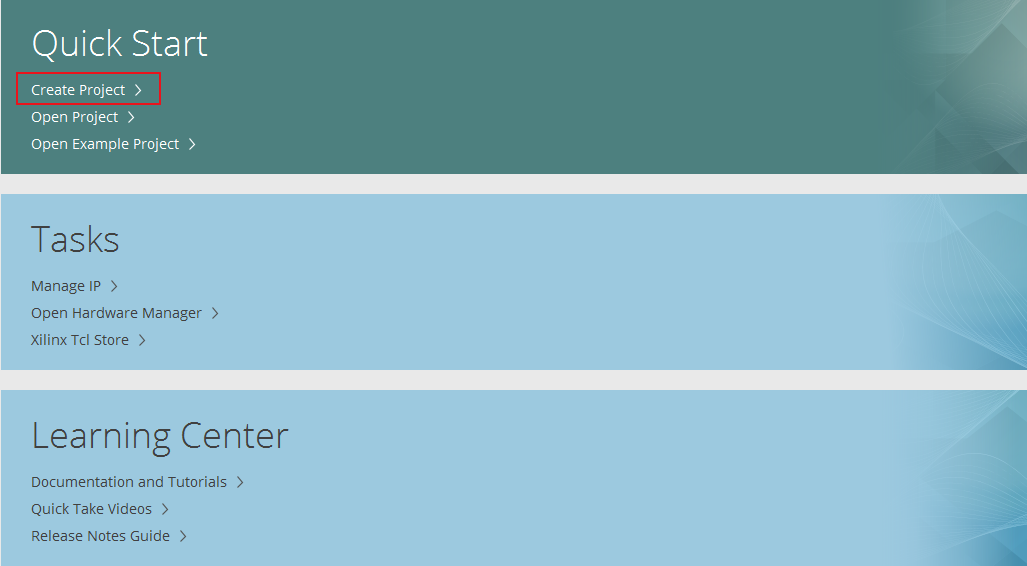

首先我们新建一个工程

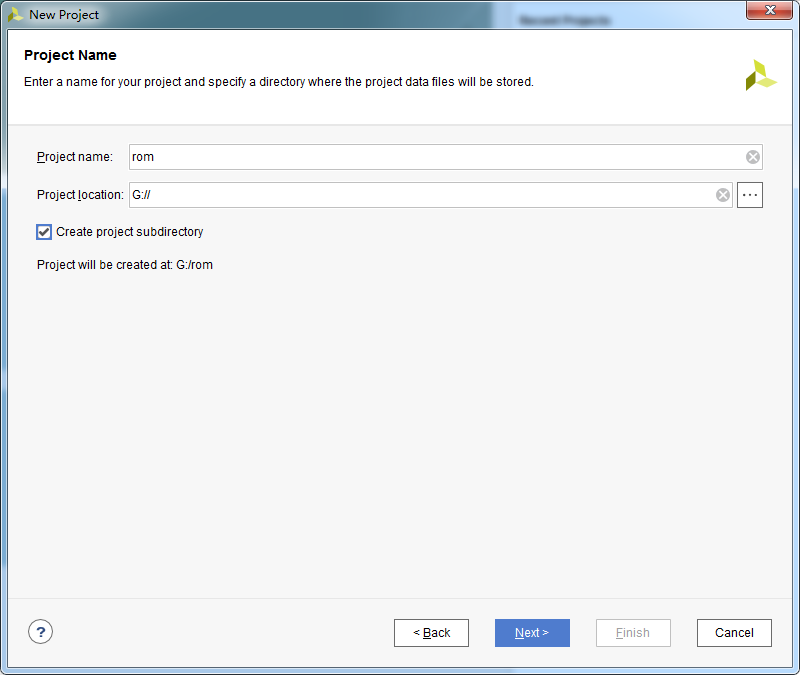

在第二步选择路径

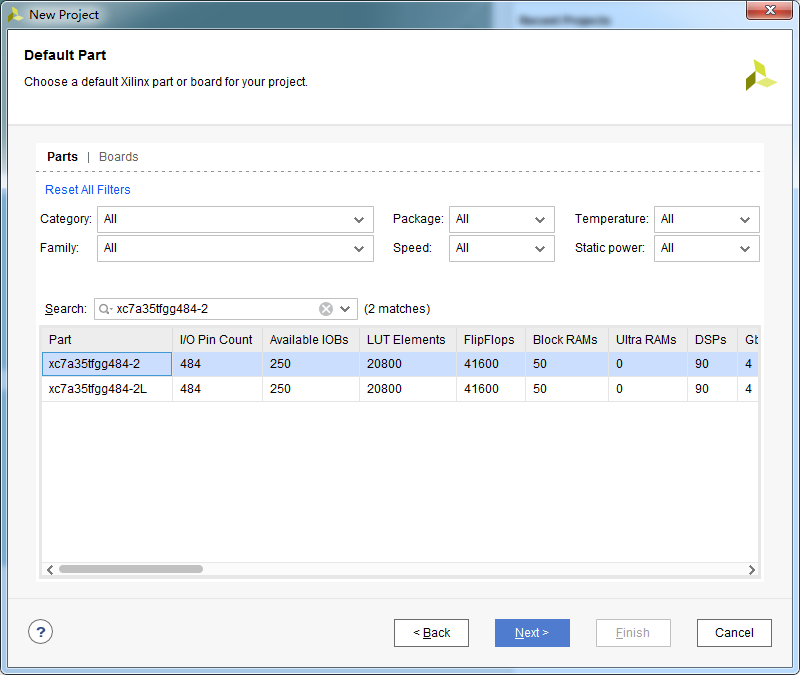

第三步直接跳过，第四步选择我们的芯片，芯片型号为XC7A35TFGG484-2。

选中型号之后，点击Next。

工程新建完成之后，开始新建文件。

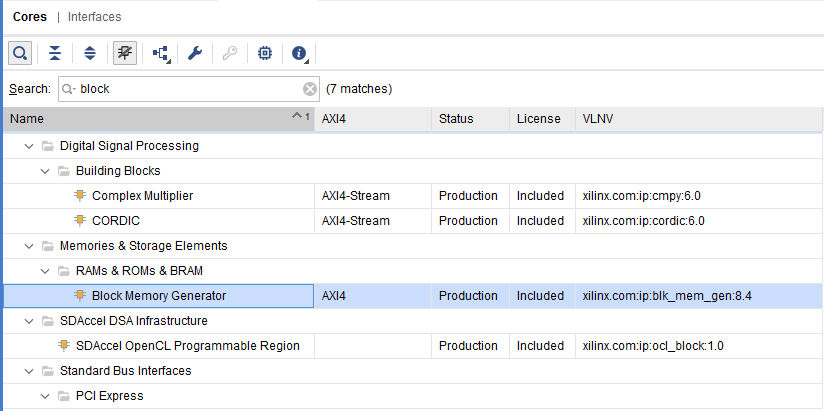

首先我们先新建IP核，打开IP Catalog，在窗口搜索block

找到如图所示选项，然后双击打开。

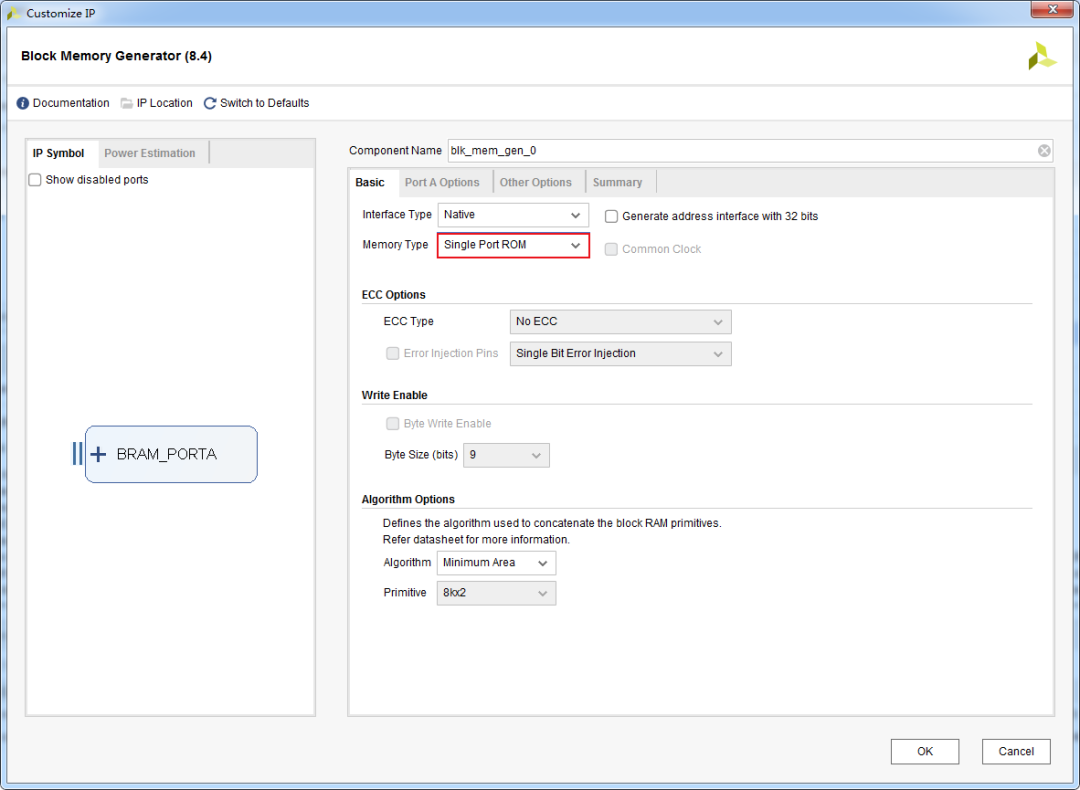

我们在框选的选项中，选择Single Port ROM。这个选项中总共有五个选项。第一个为单端口RAM，第二个为伪双端口RAM，第三个为真双端口RAM，第四个为单端口ROM，第五个为真双端口ROM。我们此次使用的是单端口ROM。

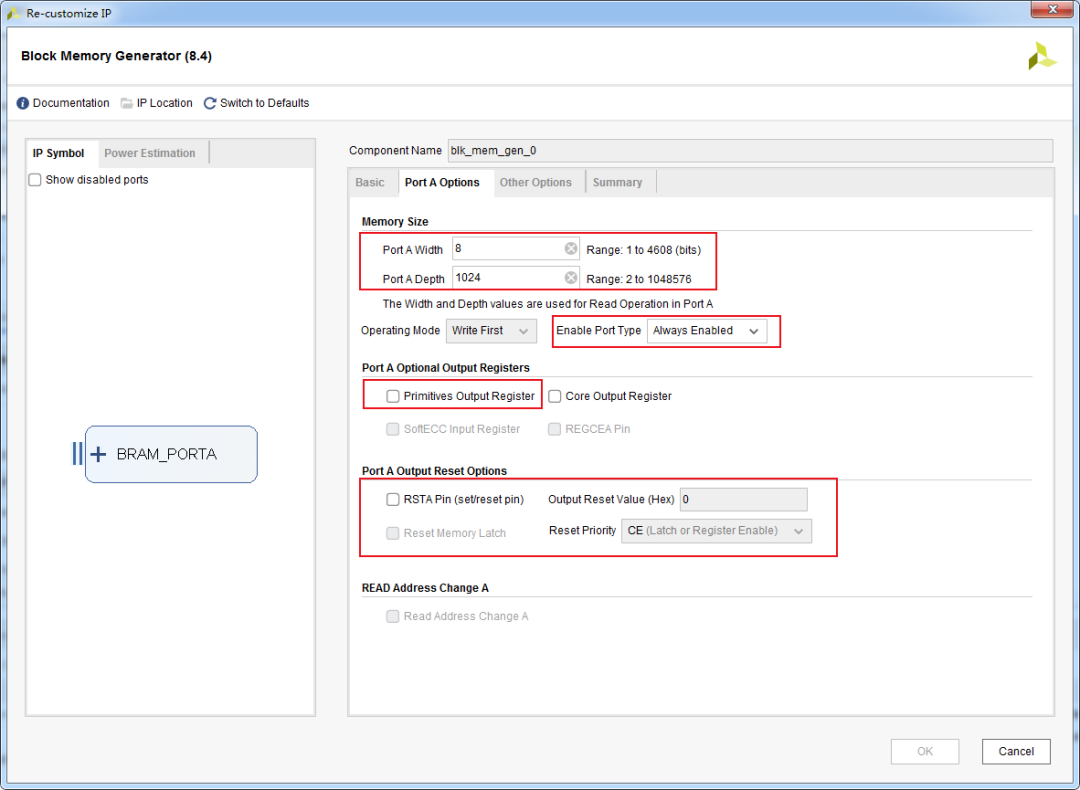

图中框选出了四处，第一处需要我们修改一下数据的位宽以及深度，位宽我们默认使用8bit，深度为1024。因为我们在前面做了一个数据量为1024的.coe文件，所以这里深度改为1024。第二处为数据输出使能，在此我们选择为Always Enabled。使我们的输出使能一直有效。第三处为输出寄存器，输出会在时钟下输出，导致结果会慢一拍，在此处我们不需要这个选项，因此取消勾选。第四处为ROM复位的设置，如果有需要，可以进行勾选，此处，我没有使用复位信号，大家在使用时自行选择。

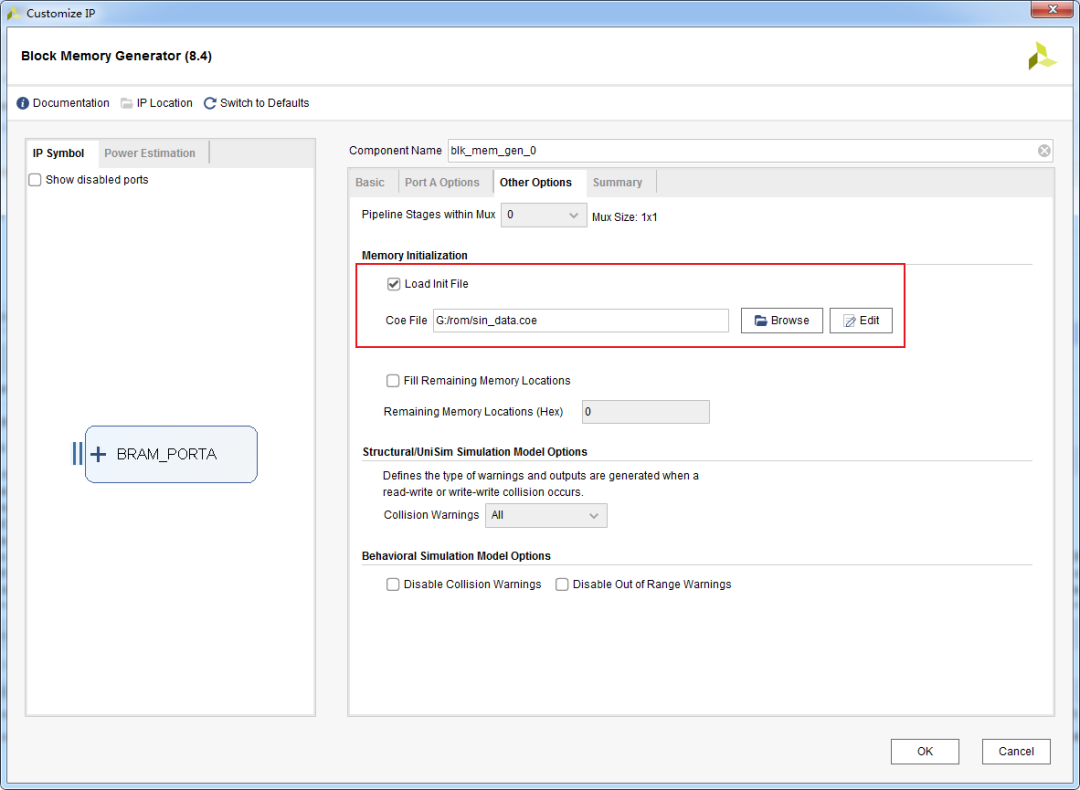

此处我们需要勾选中加载初始化文件的选项，然后点击Browse找到我们提前生成好的数据文件。选择好之后点击OK，生成IP核。

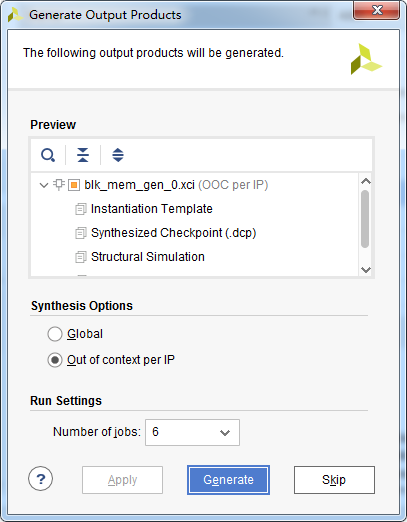

直接点击Generate。

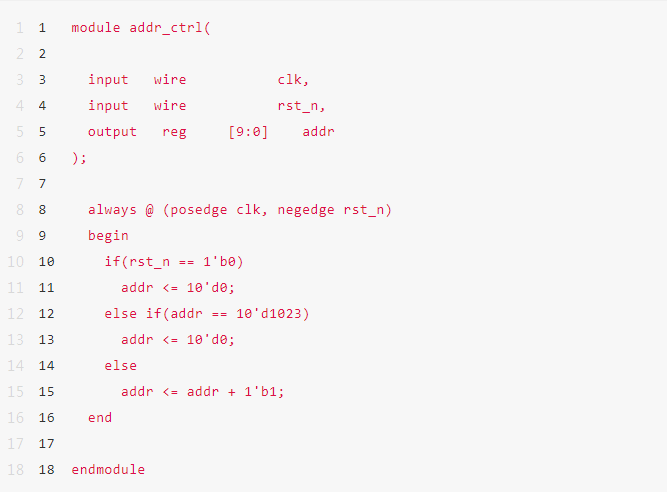

IP核生成好之后，我们新建文件，写一下我们的地址控制模块。代码如下：

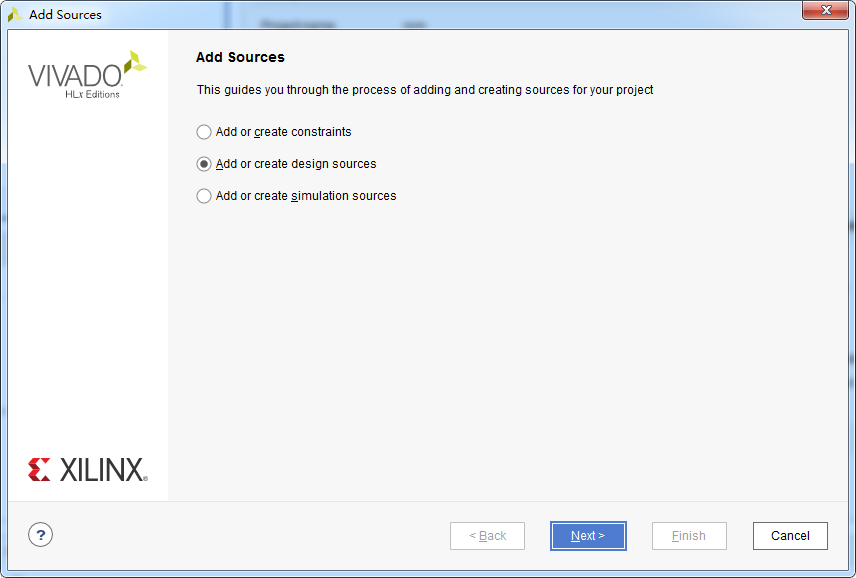

然后我们新建顶层文件。写好端口之后，我们将IP核与地址控制模块例化到顶层当中。

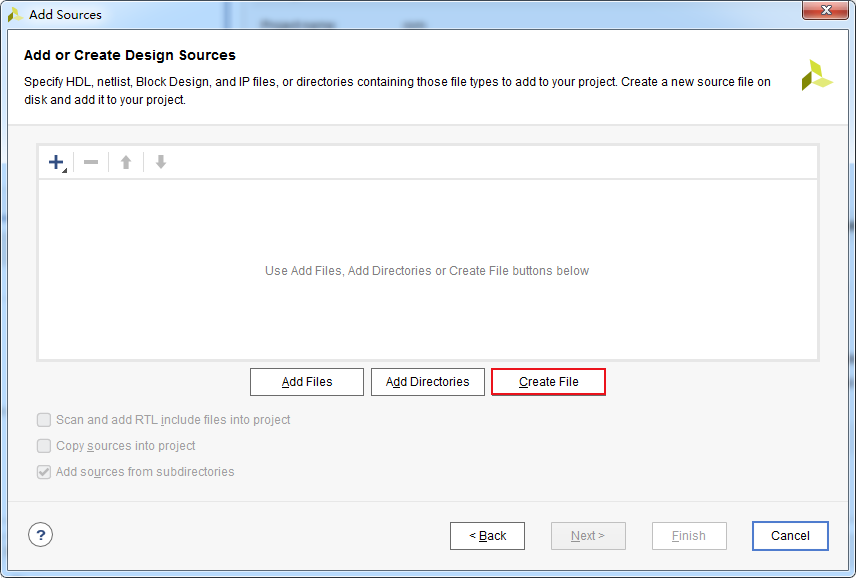

点击Next，选择Create File，新建顶层开始写代码。

点击Next，选择Create File，新建顶层开始写代码。

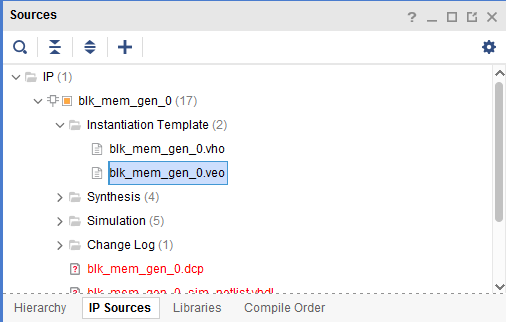

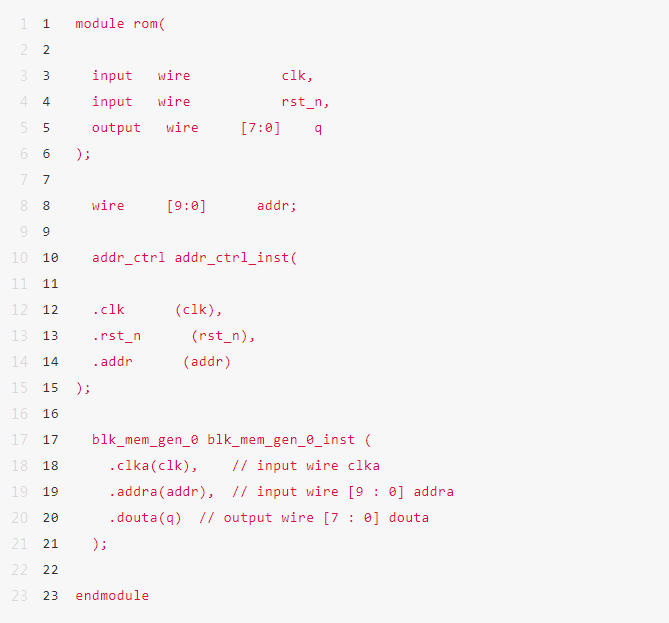

复制粘贴到顶层当中。地址控制模块也同样进行例化。顶层代码如下:

代码写好之后，保存编译，没有错误，那么我们写一下仿真看一下仿真波形。

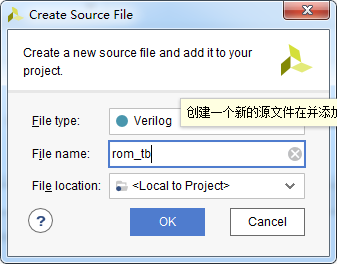

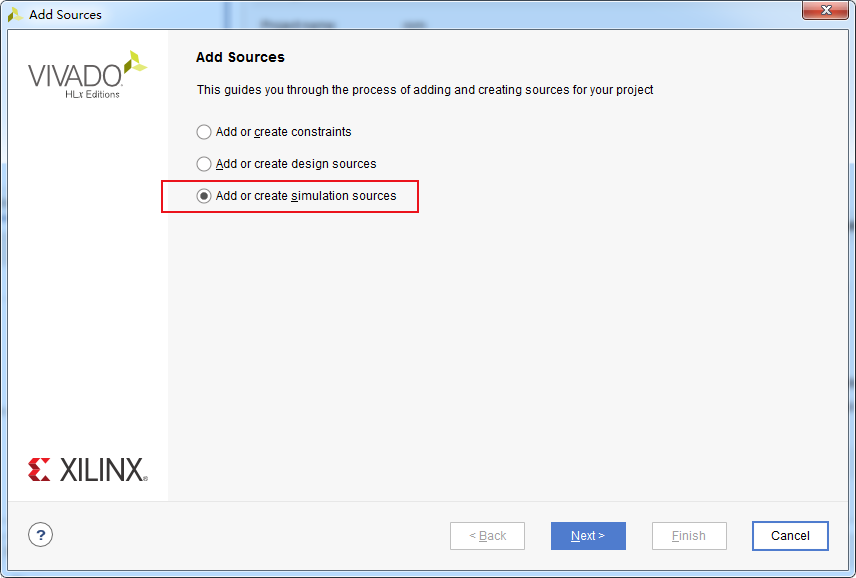

选中新建仿真文件，点击Next输入名字。

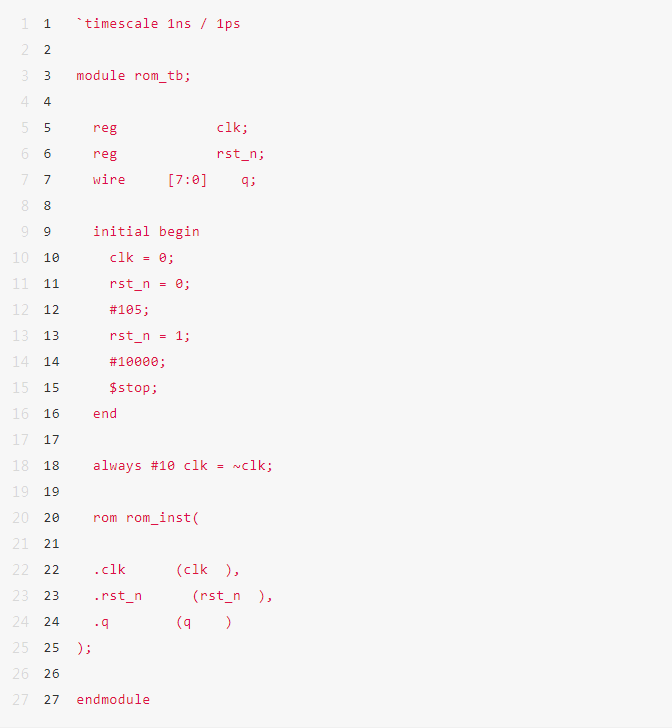

点击OK，开始写代码。仿真代码如下：

代码写好之后，打开仿真。

波形窗口打开后，点击run all让波形继续运行

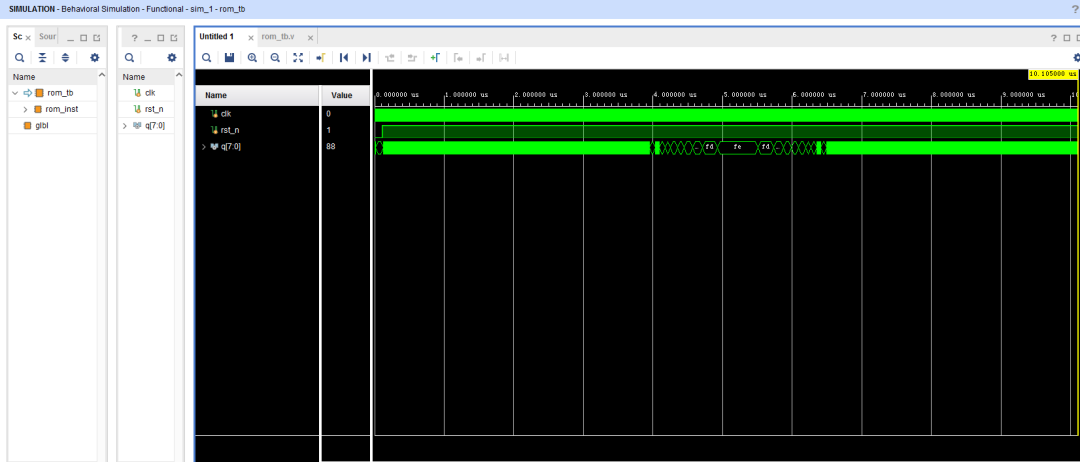

然后看到如图所示波形。

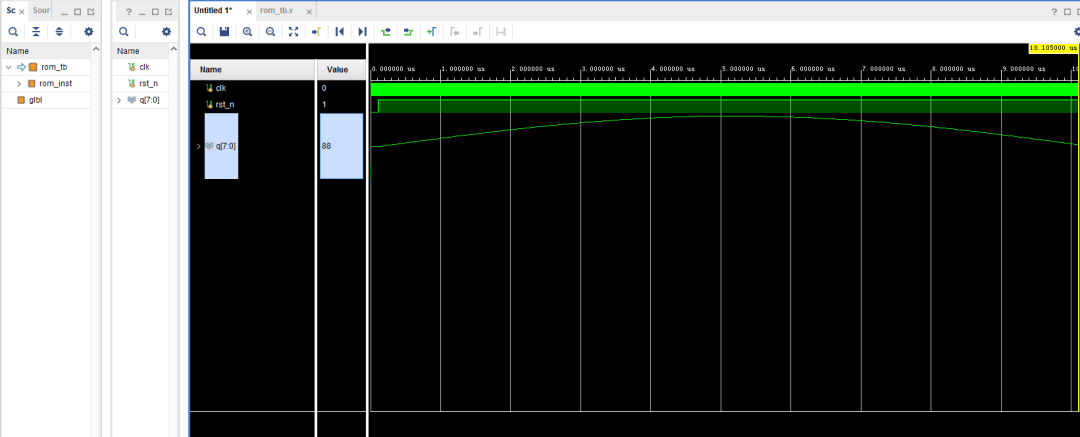

然后选中输出q，右键选择wavaform style，然后选择analog就可以看到我们的数字信号就变成了模拟信号。

但是此时波形只有一部分，我们再次点击run all ，然后点击break

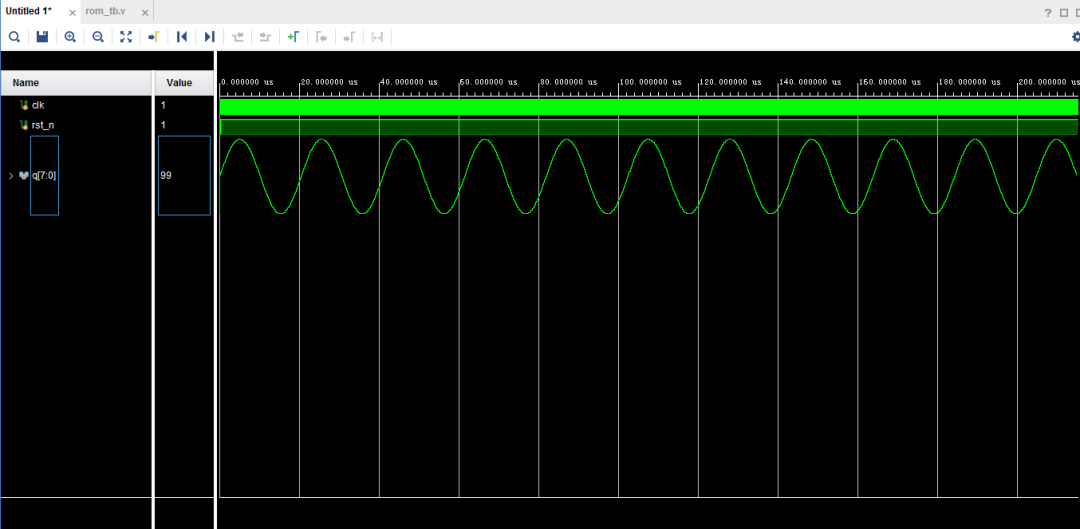

就可以看到完整的正弦波。

我们的数据文件就是做的正弦波，仿真显示正确。
