TLC549驱动设计

在生活中，数模转换的例子到处可见。但是在我们做FPGA设计时，需要对数字信号进行处理，但是，不是所有的信号都是以数字信号的形式体现的，比如光信号、声信号、电信号等等。那么此时就需要我们先进行一下模数转换之后再进行处理。在此，我们将介绍一款模数转换芯片TLC549。

TLC549是一款串行总线控制的8bit模数转换芯片，封装如下图：

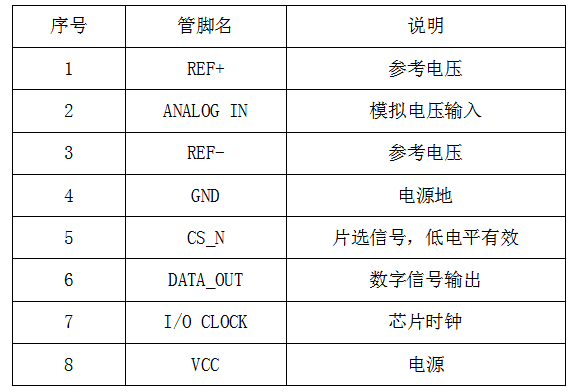

管脚说明：

芯片特征:

1、8bit A/D转换器。

2、最大转换时间为17us。

3、供电3V~6V之间。

4、低功耗最大功率为15mW。

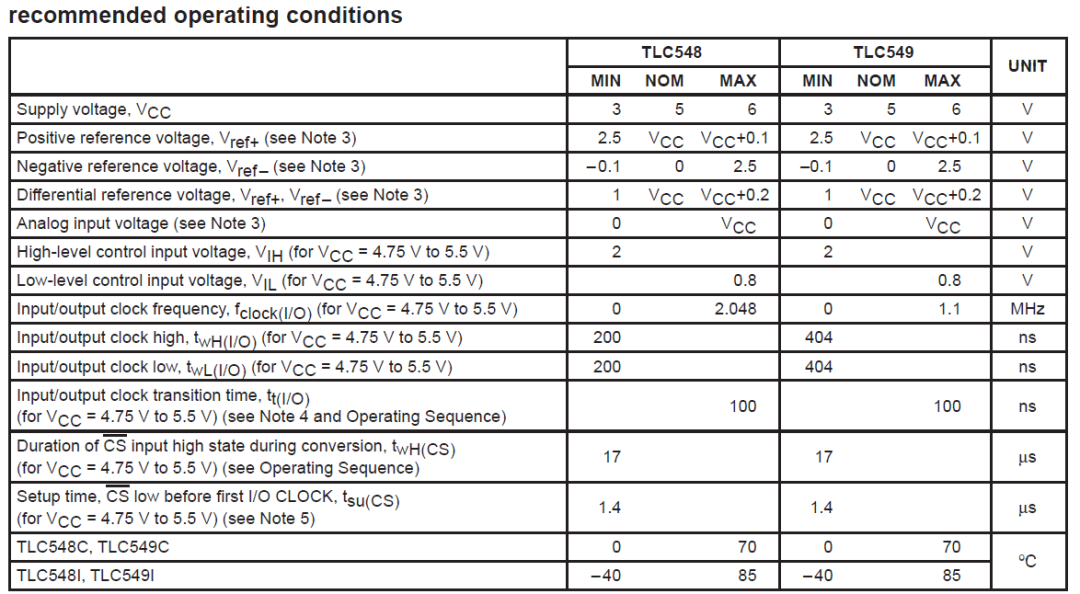

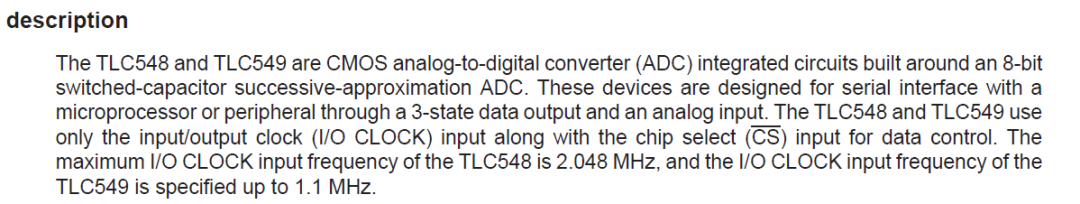

在官方手册中，对此芯片有这样的一段描述:

在这段描述中，大致说出了这个芯片的一些控制。比如：TLC548和TLC549都是8bit的模数转换器。这个芯片使用I/O CLOCK和CS_N来控制数据。TLC548的I/O CLOCK最大频率为2.048MHz，TLC549的I/O CLOCK最大频率为1.1MHz。

在这段描述中可以看出，AD芯片的数据输出，需要在I/O CLOCK和CS_N的控制下才能进行。

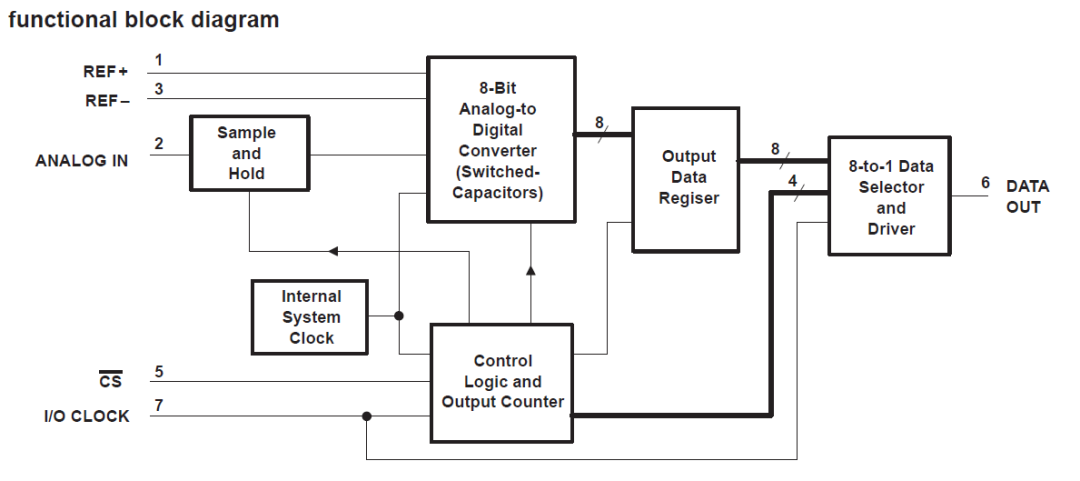

芯片示意图:

从图中可以看出，参考电压是模数转换的一个标准，CS_N和I/O CLOCK给到逻辑控制和输出计数。数据通过一个输出寄存器给到一个并串转换的模块。DATA_OUT数据是给到我们的FPGA的，所以，对于我们来说需要做的就是输出CS_N和I/O CLOCK的波形，同时，将给进来的数据采到。

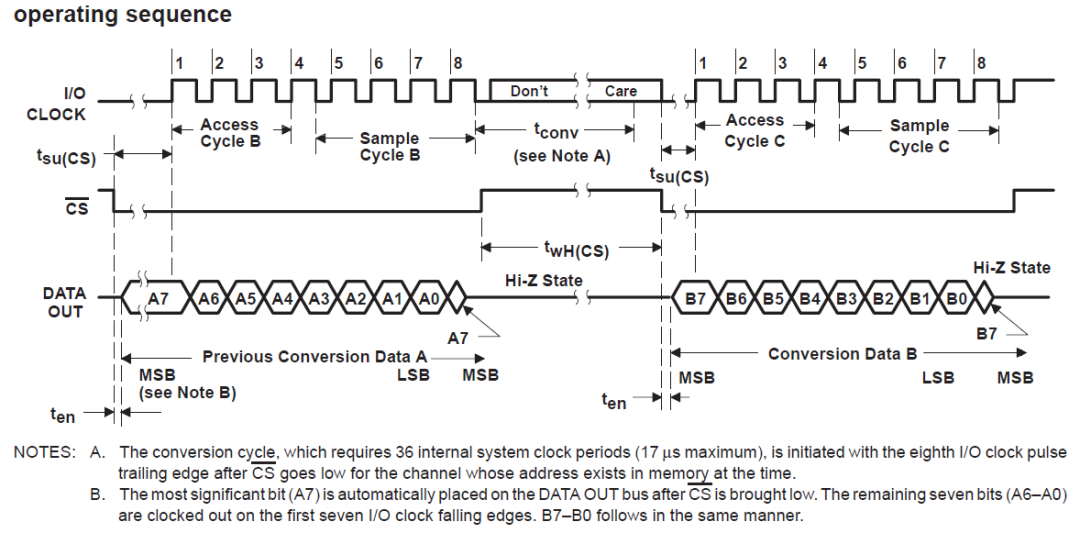

上图为驱动的时序图，可以看到，当数据输出的时候，CS_N为低电平，总共输出8bit，输出完之后，CS_N拉高。我们在做驱动时。可以将一次转换过程看成一个周期，后续也是重复过程。那么，我们就需要搞清楚每段时间的要求，有助于我们写驱动。

在上图中，我们可以知道:

1、CS_N从拉低到第一bit数据出现在数据线上的时间最大为1.4us。

2、CS_N从拉低到第一个时钟上升沿出现，时间最小为1.4us。

3、I/O CLOCK频率最大为1.1MHz。为了方便计算，我们采取1MHz。

4、Tconv转换时间最大为17us。

5、CS_N拉高时间最小为17us。

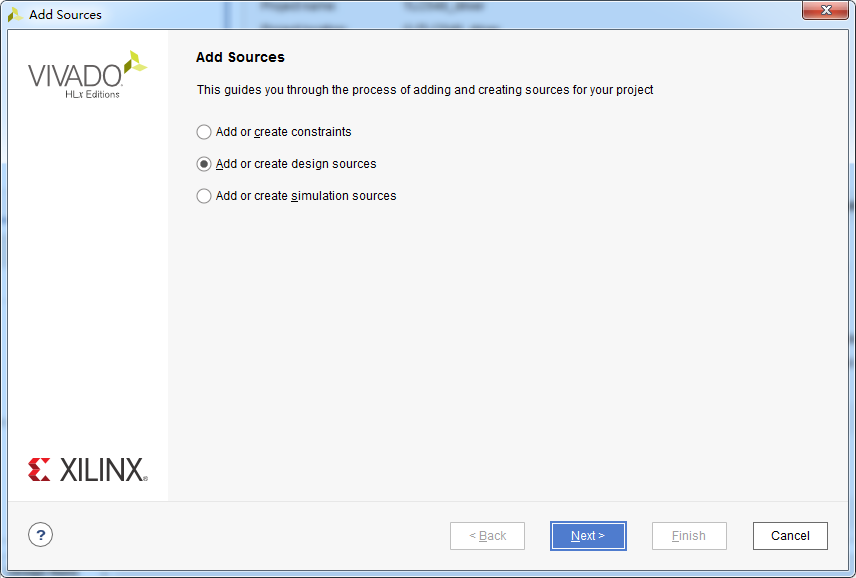

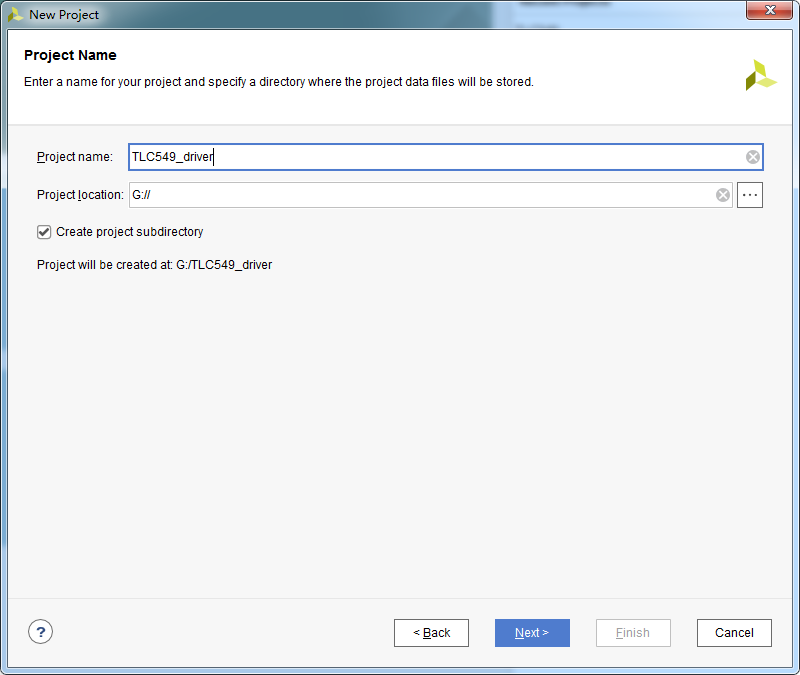

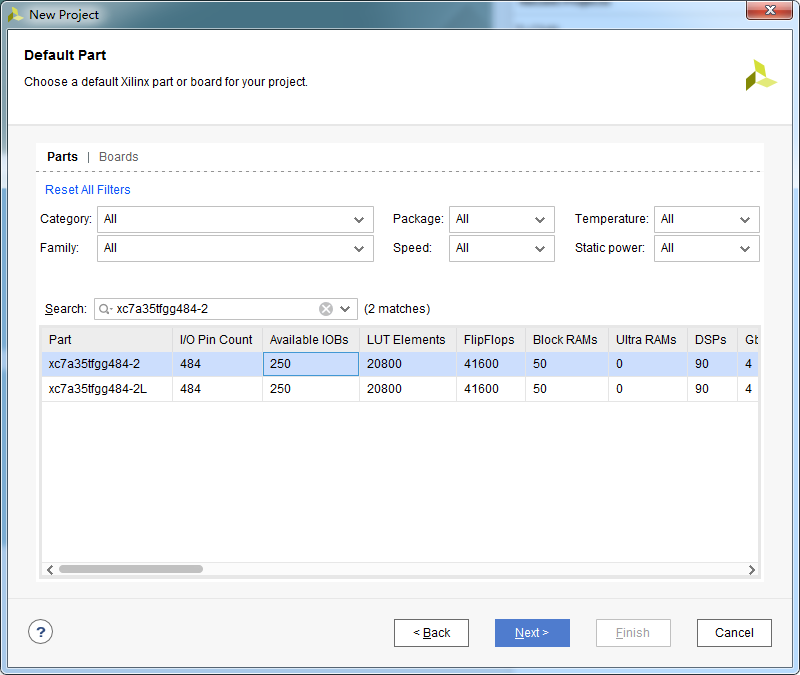

在知道了以上信息后，我们开始写驱动，首先新建一下工程。

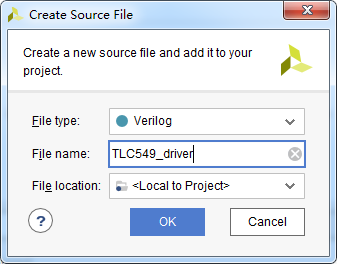

选择好之后点击完成，新建文件写代码。

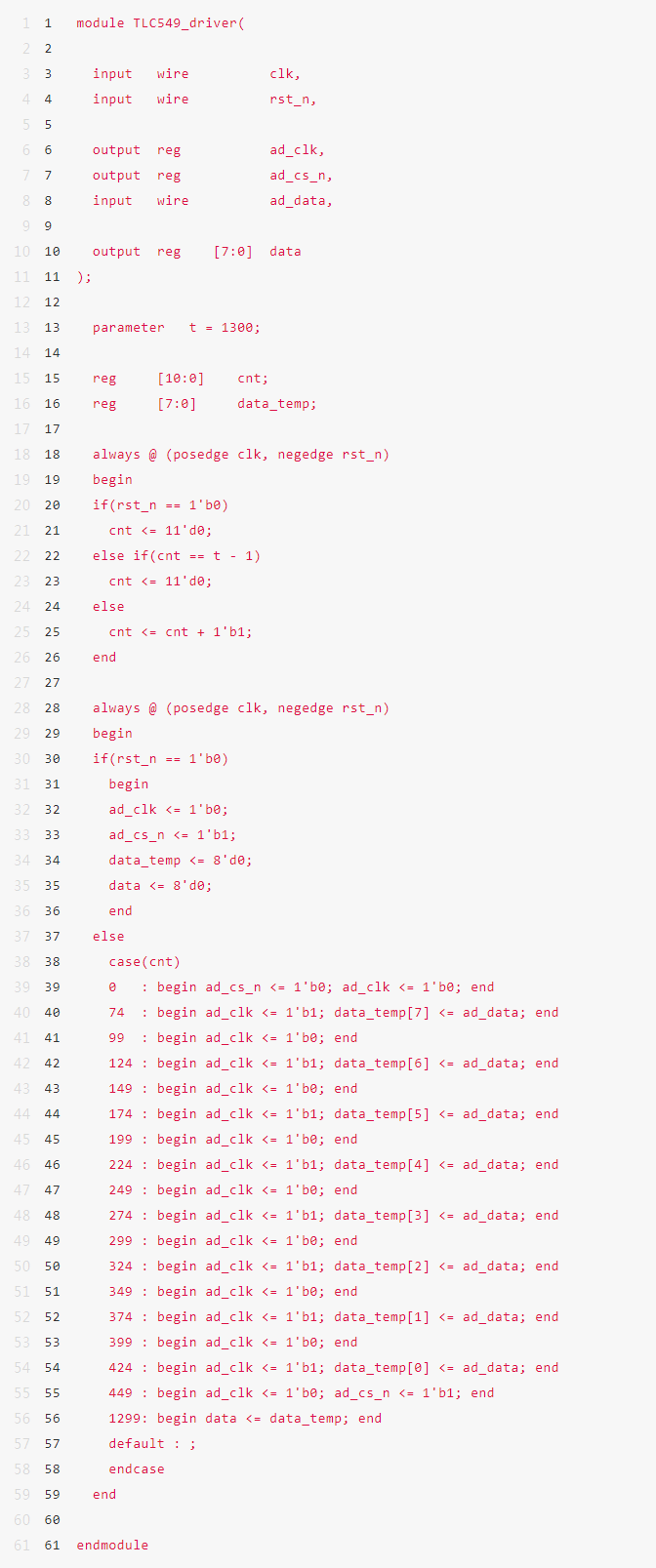

代码如下：

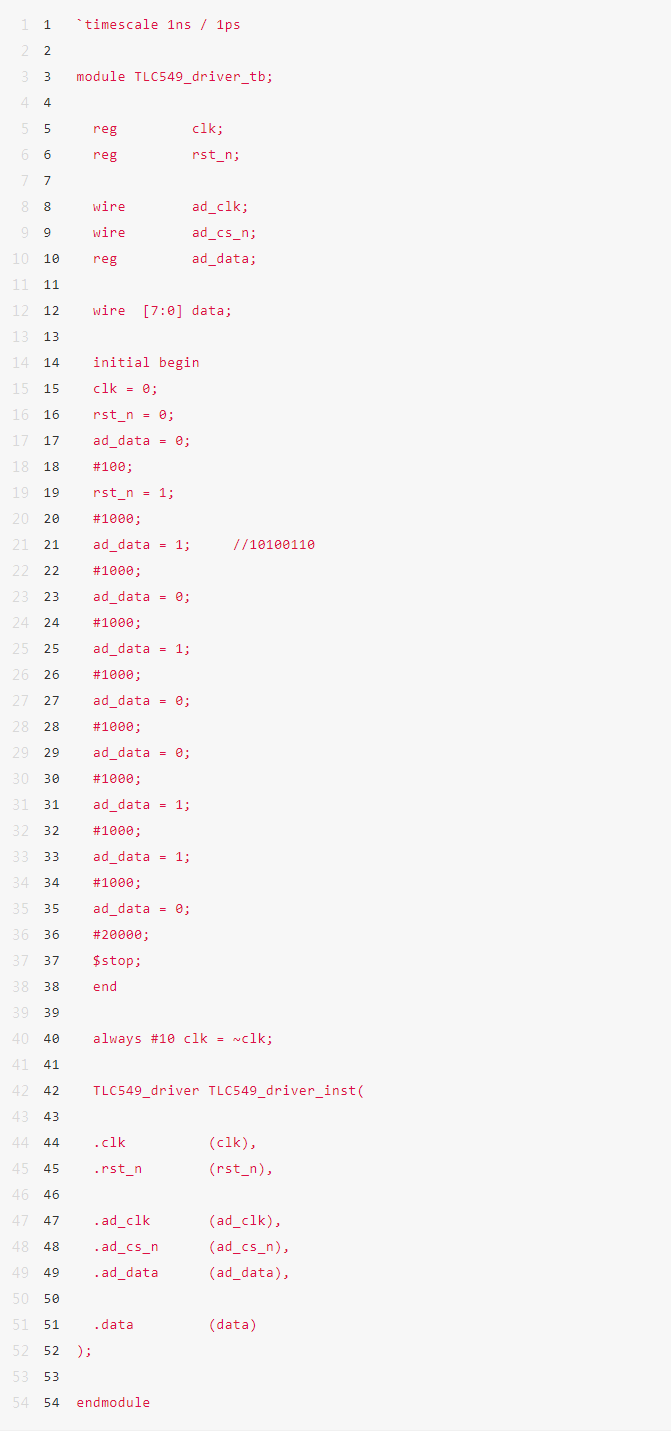

代码写好之后，我们做一下仿真看一下数据能否被正确采集，代码如下：

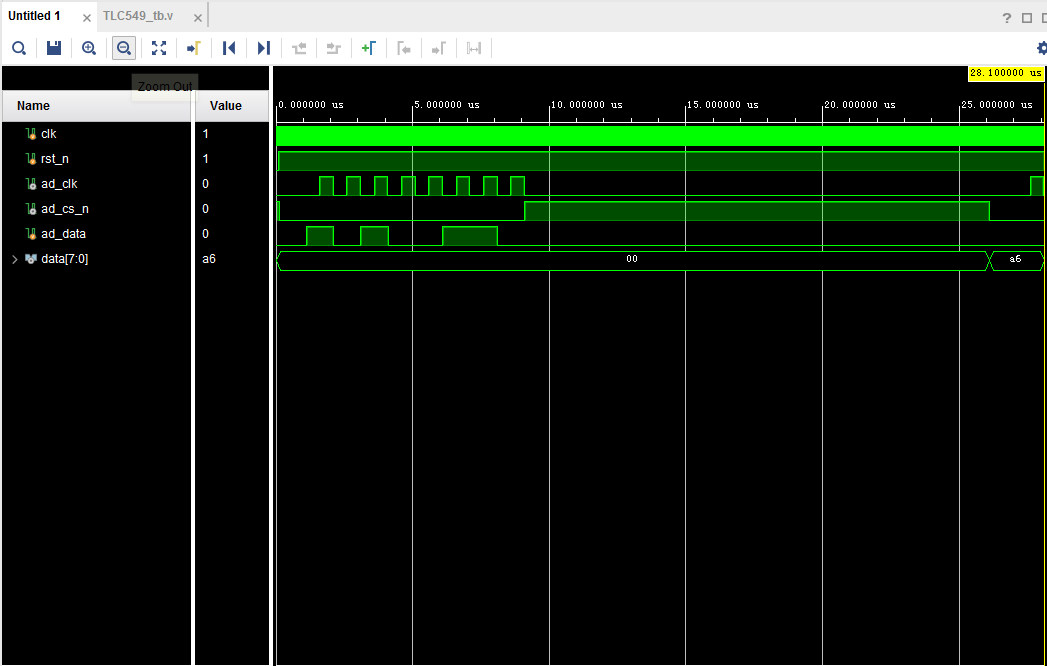

编译无误，打开波形观察。

仿真中给出的数据位8’b10100110,换算成16进制为8’ha6。与波形中显示一致，仿真正确。
