BananaPiBPI-W3之RK3588安装Qt+opencv+采集摄像头画面.

助工
2023-11-16 17:13:23     打赏
  • 场景:在Banana Pi BPI-W3 RK3588上做qt开发工作

  • RK3588安装Qt+opencv+采集摄像头画面

2. 环境介绍

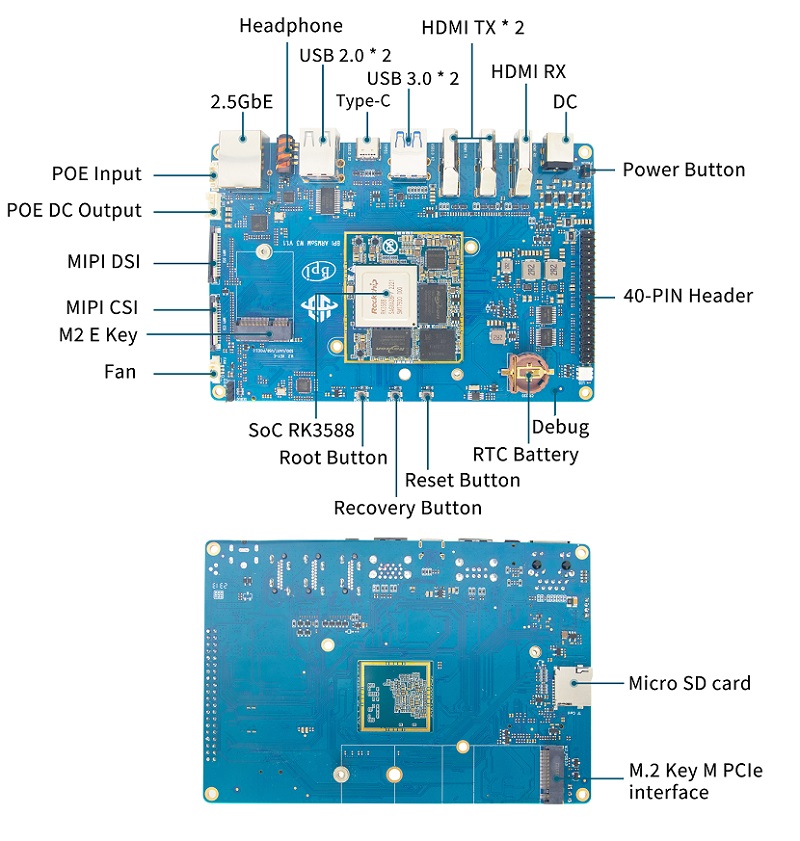

  • 硬件环境: Banana Pi BPI-W3RK3588开发板、MIPI-CSI摄像头( ArmSoM官方配件 )

  • 软件版本: OS:ArmSoM-W3 Debian11 QT:QT5.15.2(Qt Creator:4.11.0) OpenCV:3.4.14

![在这里插入图片描述](https://img-blog.csdnimg.cn/a718412de3264243857662fe414fffac.png#pic_center =600x)

3. 在RK3588上安装QT
  • RK3588开发板联网,确认好是否能访问网络

  • sudu su切换到root用户

  • 安装交叉编译

  • sudo su sudo apt-get update sudo apt-get upgrade sudo apt-get install build-essential

  • 使用如下步骤安装Qt

  • sudo apt-get install qtbase5-dev qtchooser qt5-qmake qtbase5-dev-tools sudo apt-get install qtcreator sudo apt-get install qt5*

  • 安装完成后在应用程序中搜索Qt会有Qt的相关程序。

  • 执行命令:qmake -query 查看RK3588上安装的QT版本:QT5.15.2

  • qmake -query

4. 在RK3588上安装opencv4.1 安装依赖
$sudo apt-get install cmake
$sudo apt-get install gcc g++
$sudo apt-get install python3-dev python3-numpy
$sudo apt-get install build-essential
$sudo apt-get install libavcodec-dev libavformat-dev libswscale-dev libgstreamer-plugins-base1.0-dev libgstreamer1.0-dev libv4l-dev libxvidcore-dev libx264-dev libatlas-base-dev gfortran libgtk2.0-dev libjpeg-dev libpng-dev
4.2 下载OpenCV
  • 到 https://codeload.github.com/opencv/opencv/zip/refs/tags/3.4.14下载OpenCV。

  • 解压opencv-3.4.14.zip压缩包会生成opencv-3.4.14文件夹。

4.3 编译安装OpenCV
  • 进入opencv-3.4.14文件夹,在该目录下新建一个build文件夹;执行如下命令:

  • cd opencv-3.4.14 mkdir build cd build cmake ../ make #执行make开始编译,这个时间比较长,耐心等待。 sudo make install

4.4 配置动态链接库
  • 编辑/etc/ld.so.conf,文末加入“/usr/local/lib”,执行sudo /sbin/ldconfig -v生效。

  • sudo /sbin/ldconfig -v

5. QT开发5.1 创建qt项目
  • 进入qt创建一个新Qt项目,创建完后打开.pro文件,加入opencv库的路径。

  • INCLUDEPATH +=/usr/local/include/ \ /usr/local/include/opencv/ \ /usr/local/include/opencv2 LIBS +=/usr/local/lib/lib*

  • 可以通过v4l2-ctl --list-devices来获取摄像头的节点。

  • root@linaro-alip:~# v4l2-ctl --list-devices rk_hdmirx (fdee0000.hdmirx-controller): /dev/video20 rkisp-statistics (platform: rkisp): /dev/video18 /dev/video19 rkcif-mipi-lvds2 (platform:rkcif): /dev/media0 rkisp_mainpath (platform:rkisp0-vir0): /dev/video11 /dev/video12 /dev/video13 /dev/video14 /dev/video15 /dev/video16 /dev/video17 /dev/media1 罗技高清网络摄像机 C93 (usb-fc880000.usb-1): /dev/video21 /dev/video22 /dev/media2






关键词: 香蕉派      BPI-W3     开源硬件     开发板

专家
2023-11-16 21:49:59     打赏
2楼

感谢分享
