在前面完成了液体流量检测DIY项目的开箱贴，下面就逐步的开始过程贴的开发和梳理，首先是各个部件的熟悉，按照购买的器件清单，清单如下：

具体各部件的详细介绍如下：

1.STM32 开发板 - NUCLEO-F103RB

开发板的引脚分配表如下所示：

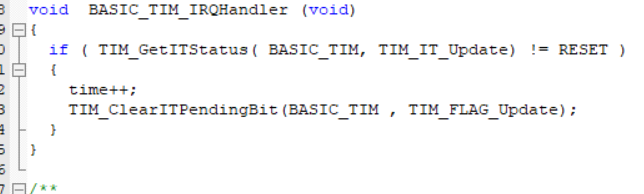

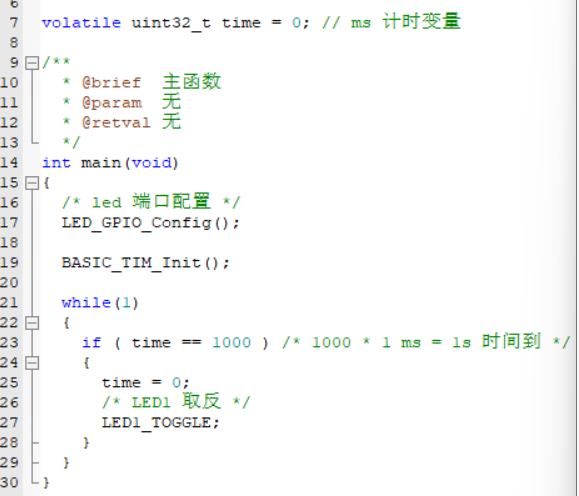

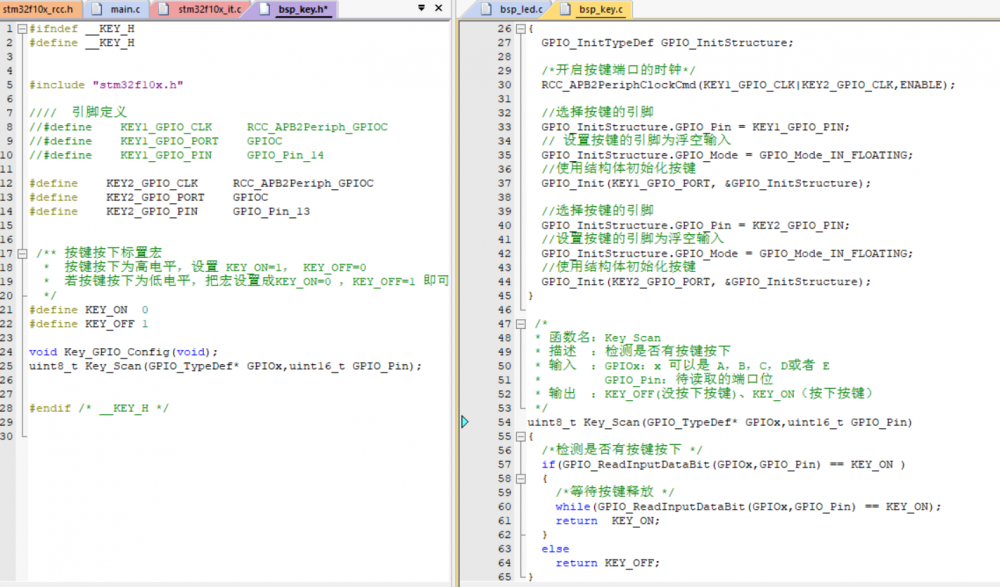

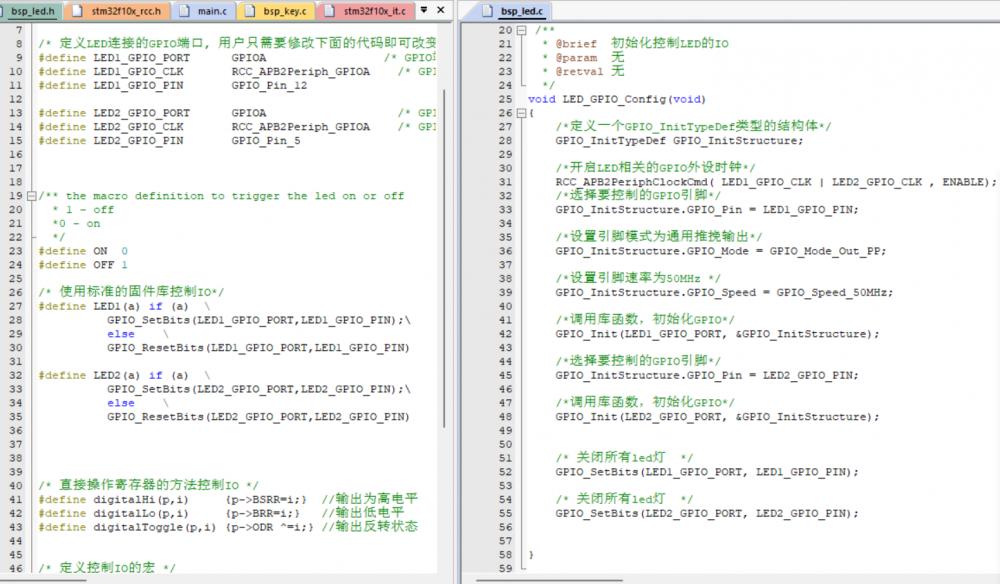

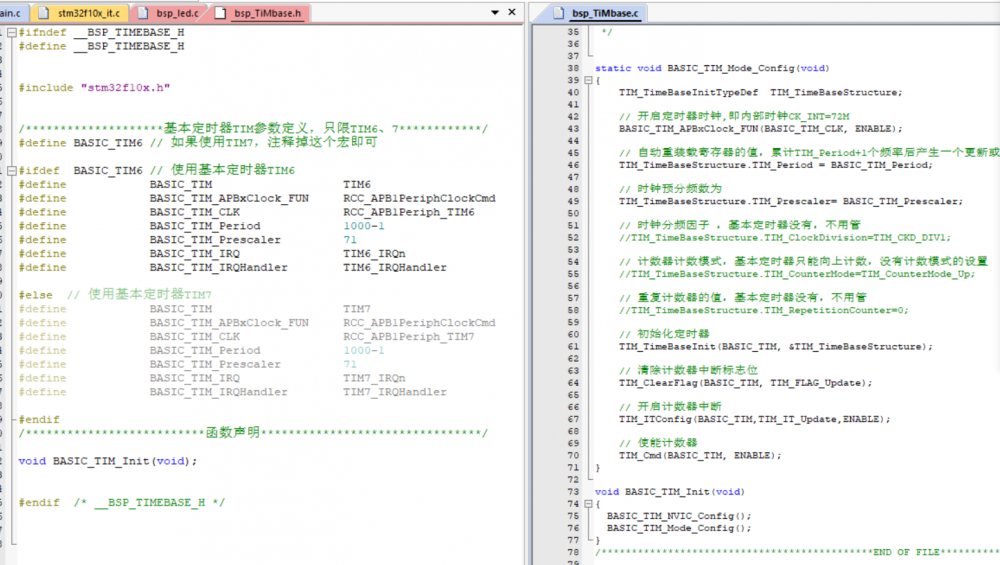

实际开发过程中可以按照此引脚分配进行其他部件的连接和驱动开发。

2.OLED 显示屏 - 104020208

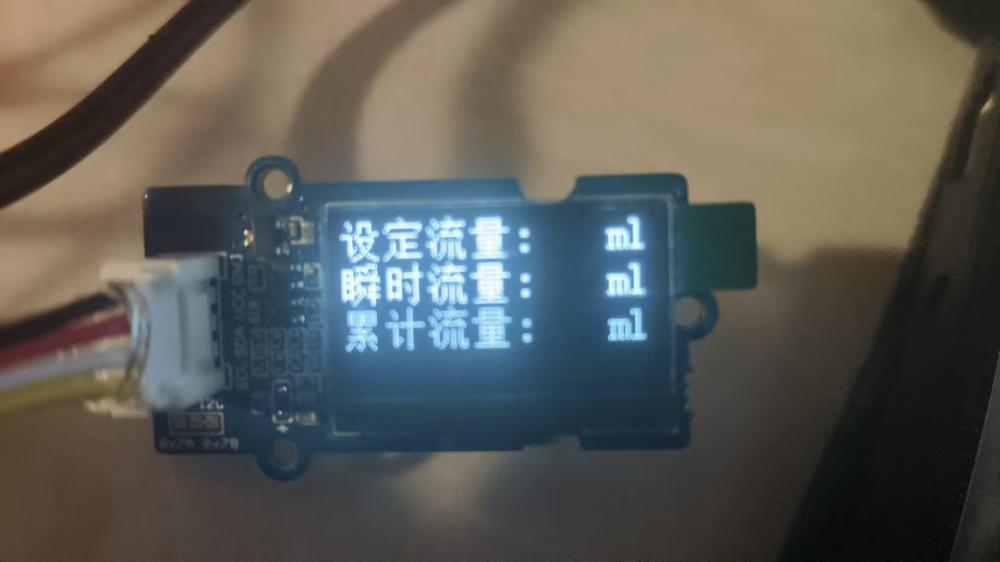

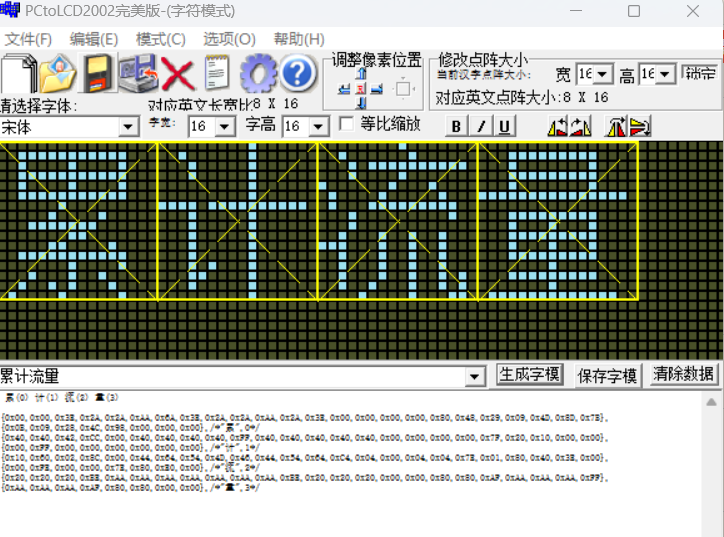

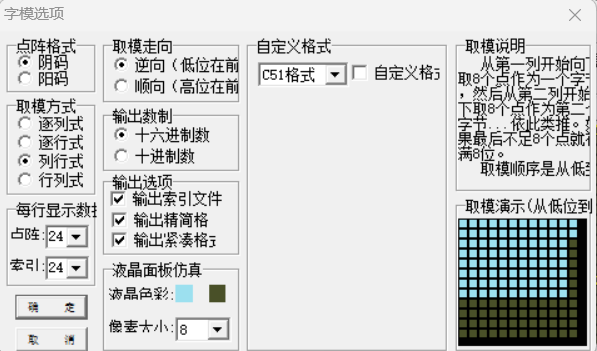

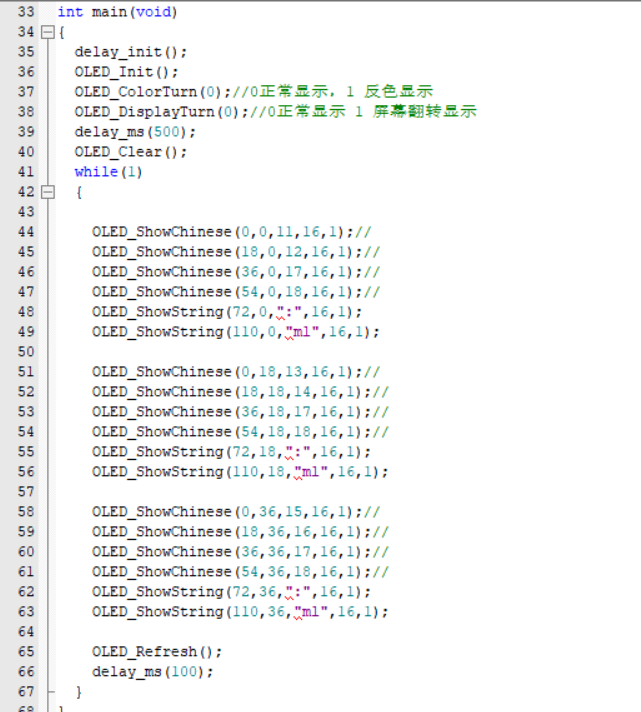

此处的OLED屏幕是0.96寸的，I2C接口驱动芯片是SSD1315，不过和经常用的1306的驱动兼容，能够驱动点亮1306的程序，同样可以驱动点亮该屏幕，屏幕自带四根引线，两个是电源，接3.3V和GND，两个是I2C通信线，一个是SCL，一个是SDA，按照开发板的引脚分类分配，直接连接到开发板上对应的引脚就可以进行后续驱动程序的开发了。

3. 抽水泵 - COM3700

抽水泵是通过继电器模块来控制来实现的，而MCU来控制继电器模块，抽水泵的界限只有两根线，一个电源正极一个电源负极，开关上电和断电就可以控制抽水泵的转动抽水，继电器 COM → 抽水泵的电源正极，继电器 NO → 抽水泵的电源负极，抽水泵的相关详细参数如下图：

4.液体流量传感器 - 314150001

液体流量传感器有进水口和出水口，内部有一个叶轮，当液体从里面流过时，带动叶轮转动，进而出发内部的霍尔传感器输出脉冲信号，输出的信号频率和流程成正比，具体计算公式为：公式：流量（L/min） = 脉冲频率（Hz） / 7.5，硬件输出共有三根线，其中的红线代表连接到VCC-5V，黑色代表连接到GND，黄线是输出脉冲信号线，具体的参数如下图所示：

5.继电器模块 - DFR0017

继电器模块是为了实现单片机控制继电器，进而继电器来控制抽水泵，继电器模块详细参数介绍如下所示：

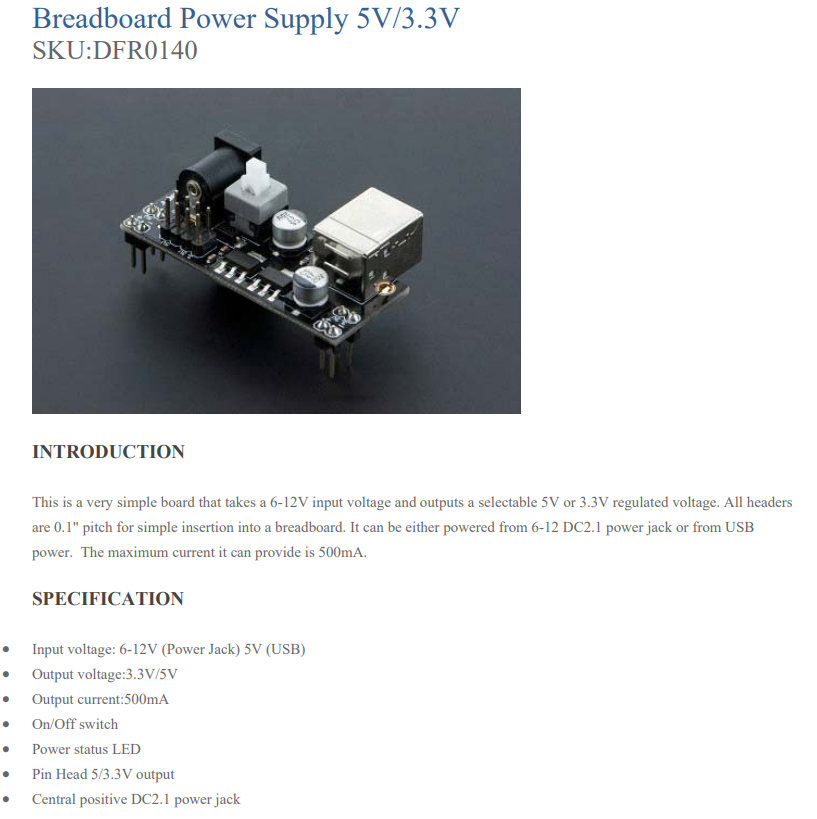

6.电源模块 - DFR0140

电源模块输入可以是D口的USB，也可以是DC2.1接口的6V~9V适配器接口，有按压开关，能够输出5V和3.3V的电源，可以给继电器，流量计等模块供电，电源模块的详细介绍如下：

至此，初步完成液体流量检测仪的开发过程熟悉，完成过程贴的任务，具体后续的驱动效果在后续的成果贴中展现。
