【ESP-IDF系列】【ESP32】使用ESP-32S3快速驱动OLED显示屏,支持I2C和SPI通讯,0.91和0.96寸屏幕

工程师
2025-03-18 00:03:37     打赏

简介

最近一直在研究ESP-IDF框架的使用, 最近发现了一个非常好的SSD1306的库, 支持 128 * 32 和 128 * 64的屏幕. 同时支持I2C和SPI通讯. 通过在ESP-IDF中进行简单配置即可快速的点亮OLED显示屏. 本文将会带着大家来使用SSD1306的库来测试两种不同大小的屏幕,并且分别展示测试的效果.


在开始之前让我先简单的介绍一下乐鑫的组件管理. IDF 组件管理器工具用于下载 ESP-IDF CMake 项目的依赖项,该下载在 CMake 运行期间自动完成。IDF 组件管理器可以从 组件注册表 或 Git 仓库获取组件。大概的意思就是说, 乐鑫的组件管理可以使用类似Arduino库的方式进行安装和使用. 其依赖的组件是在 idf_component.yml 中进行定义的.

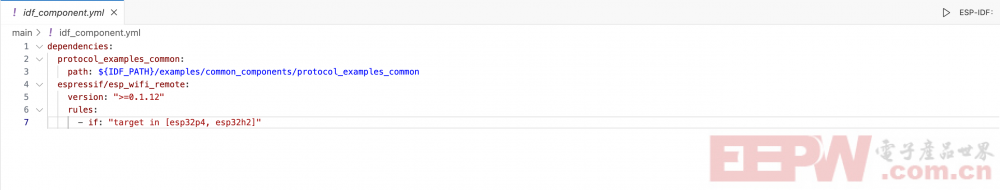

上图为一个示例的组件配置文件


那么当程序运行 idf.py build 的时候, IDF的构建工具会自动的从其配置的组件仓库中下载所定义的组件库. 然后把对应的组件库下载到项目目录的 components 目录下.


但是我们本次使用的这个组件并没有被ESP-IDF官方所托管,所以需要我们手动下载这个仓库,并且引入到我们的项目中.

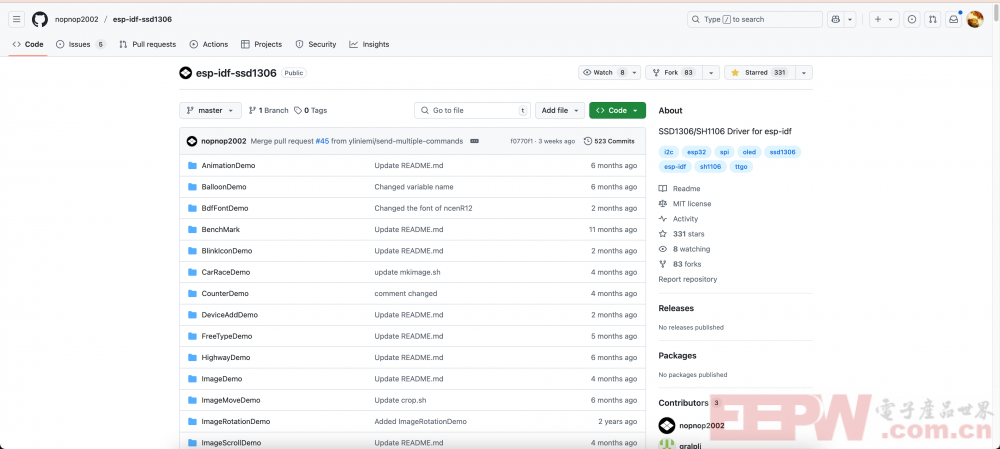

所使用的组件是esp-idf-ssd1306-master (如下图所示)image.png

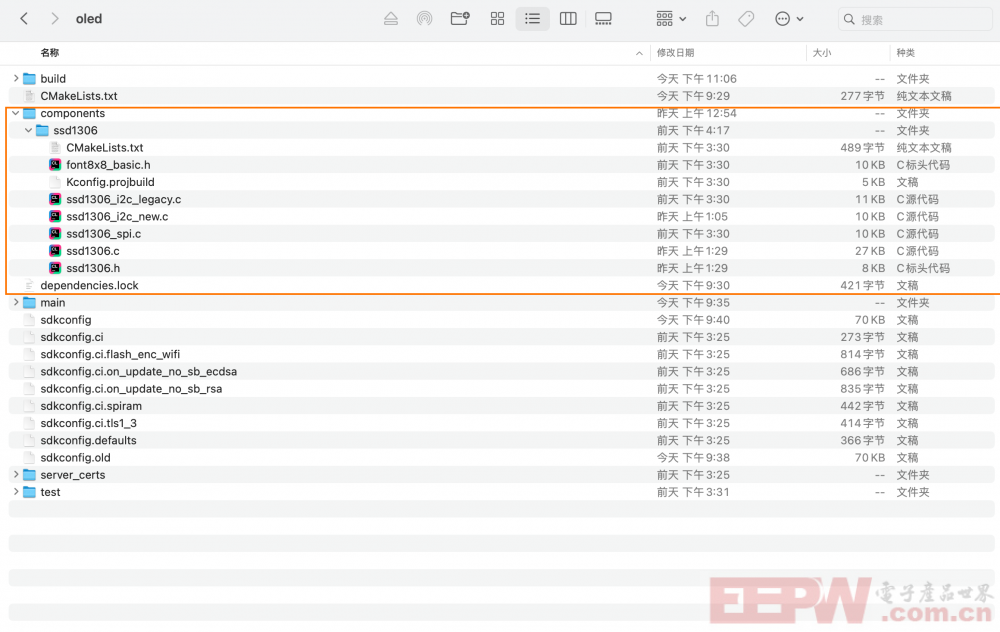

但是由于这个组件并不是由IDF的组件管理器自动下载的, 因此我们需要在顶层的CmakeList中手动指向这个仓库.

set(EXTRA_COMPONENT_DIRS components/ssd1306)

至此, 初始化工作完成!


驱动屏幕

由于这个组件使用了Kconfig 来管理和配置, 因此我们可以直接使用menuconfig来配置当前的驱动信息. 如下图所示,我们可以在这里配置我们使用的驱动方式, 比如说使用I2C驱动或者是SPI驱动, 同时可以根据定义的宏信息配置使用的I2C的端口号,或者是SCL和SDA的引脚.


在配置完毕之后我们便可以在主程序中初始化SSD1306, 如下所示

void init_ssd1306()
{
    i2c_master_init(&dev, CONFIG_SDA_GPIO, CONFIG_SCL_GPIO, CONFIG_RESET_GPIO);
    i2c_num = dev._i2c_num;
    ESP_LOGI(tag, "Panel is 128x32");
    ssd1306_init(&dev, 128, 32);
}

这里定义的PIN信息已经在上述的menuconfig中配置过了, 所以可以直接初始化.

然后我们可以调用测试函数来测试OLED的效果.

void ssd1306_test()
{

	int center, top, bottom;
	char lineChar[20];
	ssd1306_clear_screen(&dev, false);
	ssd1306_contrast(&dev, 0xff);
	ssd1306_display_text_x3(&dev, 0, "Hello", 5, false);
	vTaskDelay(3000 / portTICK_PERIOD_MS);

	top = 1;
	center = 1;
	bottom = 4;
	ssd1306_display_text(&dev, 0, "SSD1306 128x32", 14, false);
	ssd1306_display_text(&dev, 1, "Hello World!!", 13, false);
	// ssd1306_clear_line(&dev, 2, true);
	// ssd1306_clear_line(&dev, 3, true);
	ssd1306_display_text(&dev, 2, "SSD1306 128x32", 14, true);
	ssd1306_display_text(&dev, 3, "Hello World!!", 13, true);

	vTaskDelay(3000 / portTICK_PERIOD_MS);

	// Display Count Down
	uint8_t image[24];
	memset(image, 0, sizeof(image));
	ssd1306_display_image(&dev, top, (6 * 8 - 1), image, sizeof(image));
	ssd1306_display_image(&dev, top + 1, (6 * 8 - 1), image, sizeof(image));
	ssd1306_display_image(&dev, top + 2, (6 * 8 - 1), image, sizeof(image));
	for (int font = 0x39; font > 0x30; font--)
	{
		memset(image, 0, sizeof(image));
		ssd1306_display_image(&dev, top + 1, (7 * 8 - 1), image, 8);
		memcpy(image, font8x8_basic_tr[font], 8);
		if (dev._flip)
			ssd1306_flip(image, 8);
		ssd1306_display_image(&dev, top + 1, (7 * 8 - 1), image, 8);
		vTaskDelay(1000 / portTICK_PERIOD_MS);
	}

	// Scroll Up
	ssd1306_clear_screen(&dev, false);
	ssd1306_contrast(&dev, 0xff);
	ssd1306_display_text(&dev, 0, "---Scroll  UP---", 16, true);
	// ssd1306_software_scroll(&dev, 7, 1);
	ssd1306_software_scroll(&dev, (dev._pages - 1), 1);
	for (int line = 0; line < bottom + 10; line++)
	{
		lineChar[0] = 0x01;
		sprintf(&lineChar[1], " Line %02d", line);
		ssd1306_scroll_text(&dev, lineChar, strlen(lineChar), false);
		vTaskDelay(500 / portTICK_PERIOD_MS);
	}
	vTaskDelay(3000 / portTICK_PERIOD_MS);

	// Scroll Down
	ssd1306_clear_screen(&dev, false);
	ssd1306_contrast(&dev, 0xff);
	ssd1306_display_text(&dev, 0, "--Scroll  DOWN--", 16, true);
	// ssd1306_software_scroll(&dev, 1, 7);
	ssd1306_software_scroll(&dev, 1, (dev._pages - 1));
	for (int line = 0; line < bottom + 10; line++)
	{
		lineChar[0] = 0x02;
		sprintf(&lineChar[1], " Line %02d", line);
		ssd1306_scroll_text(&dev, lineChar, strlen(lineChar), false);
		vTaskDelay(500 / portTICK_PERIOD_MS);
	}
	vTaskDelay(3000 / portTICK_PERIOD_MS);

	// Page Down
	ssd1306_clear_screen(&dev, false);
	ssd1306_contrast(&dev, 0xff);
	ssd1306_display_text(&dev, 0, "---Page	DOWN---", 16, true);
	ssd1306_software_scroll(&dev, 1, (dev._pages - 1));
	for (int line = 0; line < bottom + 10; line++)
	{
		// if ( (line % 7) == 0) ssd1306_scroll_clear(&dev);
		if ((line % (dev._pages - 1)) == 0)
			ssd1306_scroll_clear(&dev);
		lineChar[0] = 0x02;
		sprintf(&lineChar[1], " Line %02d", line);
		ssd1306_scroll_text(&dev, lineChar, strlen(lineChar), false);
		vTaskDelay(500 / portTICK_PERIOD_MS);
	}
	vTaskDelay(3000 / portTICK_PERIOD_MS);

	// Horizontal Scroll
	ssd1306_clear_screen(&dev, false);
	ssd1306_contrast(&dev, 0xff);
	ssd1306_display_text(&dev, center, "Horizontal", 10, false);
	ssd1306_hardware_scroll(&dev, SCROLL_RIGHT);
	vTaskDelay(5000 / portTICK_PERIOD_MS);
	ssd1306_hardware_scroll(&dev, SCROLL_LEFT);
	vTaskDelay(5000 / portTICK_PERIOD_MS);
	ssd1306_hardware_scroll(&dev, SCROLL_STOP);

	// Vertical Scroll
	ssd1306_clear_screen(&dev, false);
	ssd1306_contrast(&dev, 0xff);
	ssd1306_display_text(&dev, center, "Vertical", 8, false);
	ssd1306_hardware_scroll(&dev, SCROLL_DOWN);
	vTaskDelay(5000 / portTICK_PERIOD_MS);
	ssd1306_hardware_scroll(&dev, SCROLL_UP);
	vTaskDelay(5000 / portTICK_PERIOD_MS);
	ssd1306_hardware_scroll(&dev, SCROLL_STOP);

	// Invert
	ssd1306_clear_screen(&dev, true);
	ssd1306_contrast(&dev, 0xff);
	ssd1306_display_text(&dev, center, "  Good Bye!!", 12, true);
	vTaskDelay(5000 / portTICK_PERIOD_MS);

	// Fade Out
	ssd1306_fadeout(&dev);
	esp_restart();
}


测试效果如下所示(只截取了部分画面)WechatIMG59 (1).jpg

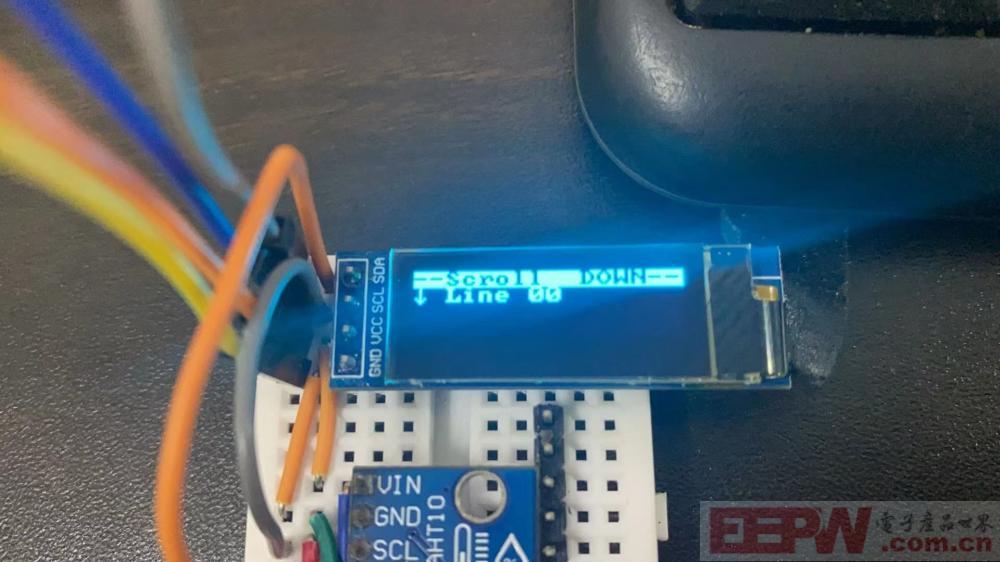

上图为菜单上下滚动

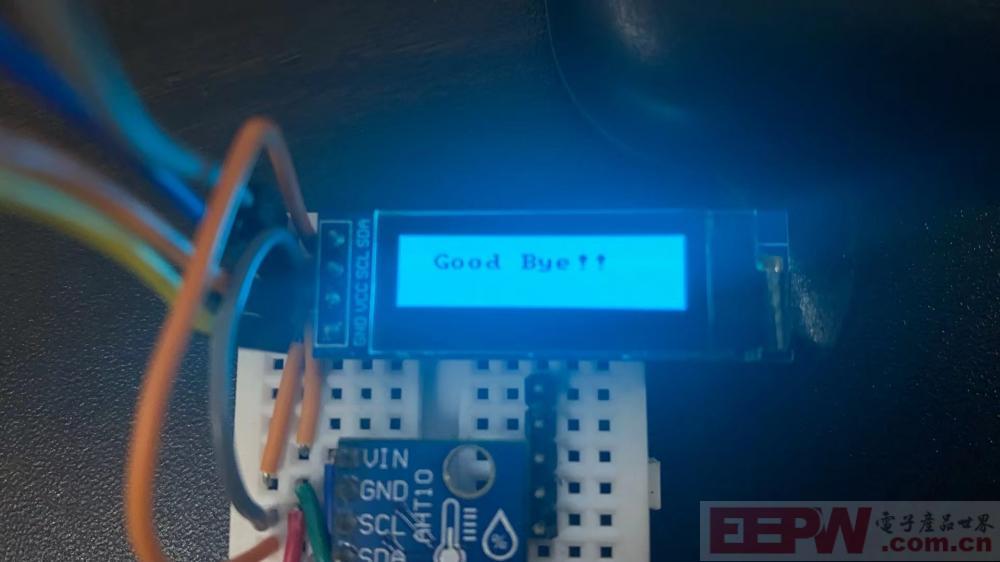

上图为退出画面图像逐渐消失


附件代码

oled.zip




关键词: ESP-IDF     SSD1306     SPI     I2C
