        我们实现了基本的开发环境的配置，并导入了blink的程序，实际控制的是RGB的绿灯，接下来我们进一步的了解一下GPIO的控制，我们都知道blink实际上就是GPIO的开关，我们将通过实际的应用去熟悉GPIO的输出和输出控制。

        这里我们徐亚看一下相关硬件外设有哪些？

        其一就是LED：

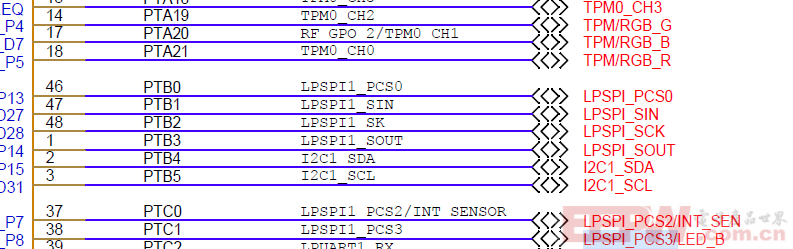

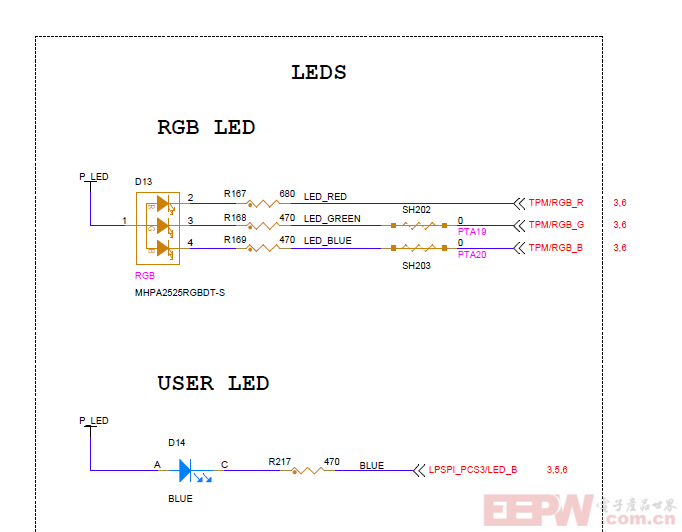

        这里我们能够进行控制的是RGB-LED和D14，都是通过拉低来进行点亮，拉高对应的就是熄灭，对应的实际引脚如下：

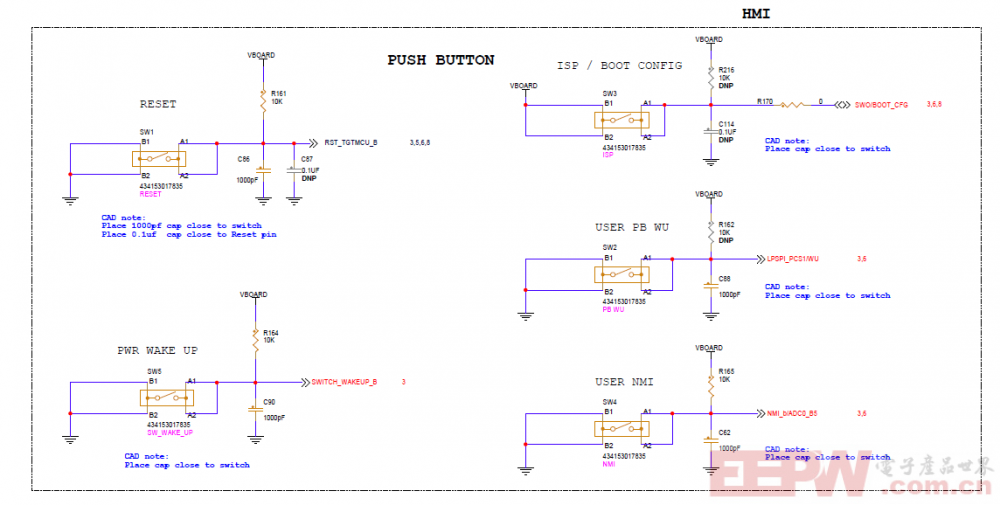

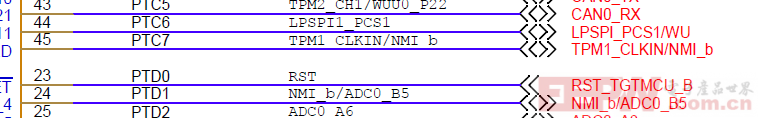

        去除专用功能的按键，我们可以使用SW1和SW2，对应的引脚是：

        这些引脚也都有着一些特殊的功能，这个就要根据咱们自己的取舍了。

        接下来我们一起看看MCUXpresso IDE中我们如何进行控制，我们还是已上面的blink程序为基础，首先打开外设备配置或者引脚配置可以看到：

        下面也可以看到实施的路由信息：

        简单的GPIO配置实际上就是引脚的配置，这些都是相通的，配置完成之后就都可以了，使用同样的方法我们把其他部分也都配置一下输出模式，输出没有问题，我们在按键输入配置成外部中断的时候出现了问题，使用自动生成的有一个错误，如下：

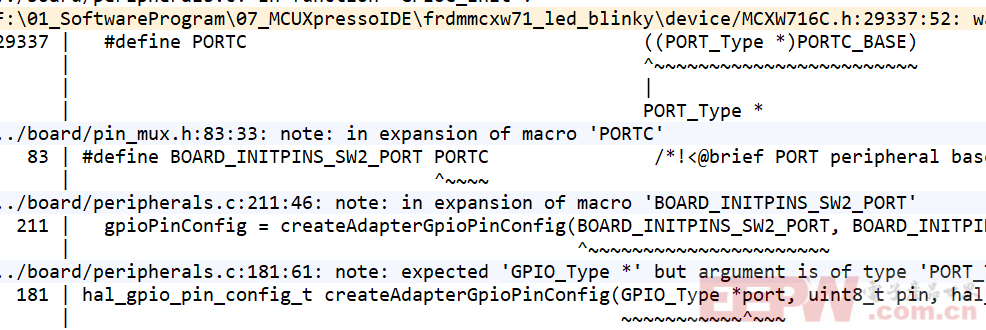

        函数的输入参数类型不符，通过不断的尝试发现，如果输出相同的类型信息，就不能触发中断，如果通过初始化的代码，运行后就会报错，通过检错assert(portInd < ARRAY_SIZE(s_gpioBases));直接失败，这就无解了。那么久只要能用demo中的输入中断的方法了，这里面之使用了引脚的配置，二外设的配置都没有用，通过直接代码编码的方式进行配置，我们在进行如下的引脚配置：

gpio_pin_config_t SW2_config = {
        .pinDirection = kGPIO_DigitalInput,
        .outputLogic = 0U
    };
    /* Initialize GPIO functionality on pin PTC6 (pin 44)  */
    GPIO_PinInit(BOARD_INITPINS_SW2_GPIO, BOARD_INITPINS_SW2_PIN, &SW2_config);

const port_pin_config_t SW2 = {/* Internal pull-up resistor is enabled */
                                   .pullSelect = (uint16_t)kPORT_PullUp,
                                   /* Low internal pull resistor value is selected. */
                                   .pullValueSelect = (uint16_t)kPORT_LowPullResistor,
                                   /* Fast slew rate is configured */
                                   .slewRate = (uint16_t)kPORT_FastSlewRate,
                                   /* Passive input filter is disabled */
                                   .passiveFilterEnable = (uint16_t)kPORT_PassiveFilterDisable,
                                   /* Open drain output is disabled */
                                   .openDrainEnable = (uint16_t)kPORT_OpenDrainDisable,
                                   /* Low drive strength is configured */
                                   .driveStrength = (uint16_t)kPORT_LowDriveStrength,
                                   /* Normal drive strength is configured */
                                   .driveStrength1 = (uint16_t)kPORT_NormalDriveStrength,
                                   /* Pin is configured as PTC6 */
                                   .mux = (uint16_t)kPORT_MuxAsGpio,
                                   /* Pin Control Register fields [15:0] are not locked */
                                   .lockRegister = (uint16_t)kPORT_UnlockRegister};
    /* PORTC6 (pin 44) is configured as PTC6 */
    PORT_SetPinConfig(BOARD_INITPINS_SW2_PORT, BOARD_INITPINS_SW2_PIN, &SW2);

        之后再main中进行外部中断的配置：

gpio_pin_config_t sw_config = {
        kGPIO_DigitalInput,
        0,
    };
/* Init input switch GPIO. */
#if (defined(FSL_FEATURE_PORT_HAS_NO_INTERRUPT) && FSL_FEATURE_PORT_HAS_NO_INTERRUPT) || \
    (!defined(FSL_FEATURE_SOC_PORT_COUNT))
    GPIO_SetPinInterruptConfig(BOARD_SW_GPIO, BOARD_SW_GPIO_PIN, kGPIO_InterruptFallingEdge);
#else
    PORT_SetPinInterruptConfig(BOARD_SW_PORT, BOARD_SW_GPIO_PIN, kPORT_InterruptFallingEdge);
#endif
    EnableIRQ(BOARD_SW_IRQ);
    GPIO_PinInit(BOARD_SW_GPIO, BOARD_SW_GPIO_PIN, &sw_config);

        最后我们实现的是通过按键控制不同的灯进行闪烁，初始状态是红灯闪烁，按一下按键变换成绿灯，在变成蓝灯闪烁，这样循环，主要的控制代码如下：

if (g_ButtonPress)
        {
            PRINTF(" %s is pressed \r\n", BOARD_SW_NAME);
            /* Reset state of button. */
            LED_mode++;
            LED_mode %= 3;
            GPIO_PortSet(BOARD_INITPINS_LED_RED_GPIO, 1U << BOARD_INITPINS_LED_RED_PIN);
            GPIO_PortSet(BOARD_INITPINS_LED_GREEN_GPIO, 1U << BOARD_INITPINS_LED_GREEN_PIN);
            GPIO_PortSet(BOARD_INITPINS_LED_BLUE_GPIO, 1U << BOARD_INITPINS_LED_BLUE_PIN);
            g_ButtonPress = false;
        }
        /* Delay 1000 ms */
        SysTick_DelayTicks(1000U);
        switch(LED_mode)
        {
            case 0:
                GPIO_PortToggle(BOARD_INITPINS_LED_RED_GPIO, 1u << BOARD_INITPINS_LED_RED_PIN);
                break;
            case 1:
                GPIO_PortToggle(BOARD_INITPINS_LED_GREEN_GPIO, 1u << BOARD_INITPINS_LED_GREEN_PIN);
                break;
            case 2:
                GPIO_PortToggle(BOARD_INITPINS_LED_BLUE_GPIO, 1u << BOARD_INITPINS_LED_BLUE_PIN);
                break;
            default:
                break;
        }

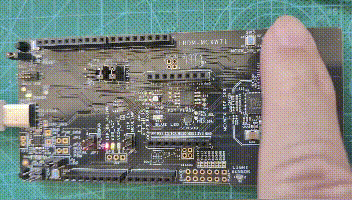

        效果如下：
