时域网络分析仪（TDNA）在无线通信系统的研发、生产与维护中发挥着关键作用，其通过时频域联合分析能力，可精准定位硬件缺陷、优化链路性能并验证系统指标。以下从测试场景、技术优势、典型应用案例及选型建议四方面展开说明：

一、TDNA在无线通信中的核心应用场景1. 天线与馈线系统测试阻抗匹配优化问题：天线输入阻抗与馈线不匹配（如50Ω系统实测62Ω），导致回波损耗（Return Loss）恶化。TDNA方案：通过时域反射（TDR）测量馈线阻抗分布，结合频域S11参数定位失配点（如连接器氧化、线缆弯折），指导阻抗调整（如增加匹配网络或更换线缆）。指标要求：5G基站天线在3.5GHz频段回波损耗需≤-15dB（对应VSWR≤1.43）。辐射效率验证问题：天线辐射效率低（如设计目标80%，实测仅65%），影响覆盖范围。TDNA方案：测量天线输入阻抗的实部（有功功率）与虚部（无功功率），结合远场测试数据计算辐射效率，优化天线结构（如调整馈电点位置、增加寄生单元）。2. 射频前端组件验证滤波器与双工器调试问题：滤波器带外抑制不足（如5G NR n78频段滤波器在n77频段抑制仅30dB），导致邻道干扰。TDNA方案：通过频域S21参数测量滤波器群时延与插入损耗，结合时域门控技术分离多径反射，优化滤波器拓扑（如增加谐振腔数量、调整耦合系数）。功率放大器（PA）线性度测试问题：PA在饱和区工作时产生非线性失真（如ACPR≥-40dBc），恶化频谱再生。TDNA方案：利用脉冲信号激励PA，通过时域波形观察AM-AM/AM-PM转换特性，结合数字预失真（DPD）算法校准，将ACPR优化至-50dBc以下。3. 高速数字接口与基带信号高速SerDes链路验证问题：112Gbps PAM4信号眼图闭合（眼高<0.2UI），导致误码率（BER）超标。TDNA方案：

时域频域联合仿真

时钟分配网络优化问题：时钟抖动（Jitter）过大（如RMS抖动>2ps），导致ADC采样误差。TDNA方案：通过眼图分析提取时钟信号的确定性抖动（DJ）与随机抖动（RJ），优化PLL环路带宽（如从100kHz增至1MHz）以抑制相位噪声。4. 电磁兼容性（EMC）与干扰排查近场耦合分析问题：设备内部PCB走线与天线间存在强耦合（如串扰≥-20dB），导致辐射发射超标。TDNA方案：

干扰源定位问题：复杂电磁环境中无法定位干扰源（如频谱仪仅显示频段占用，无法溯源）。TDNA方案：

时域反射定位频域关联分析

二、TDNA对比传统测试仪器的技术优势

典型案例：

TDNA优势：在排查5G基站天线驻波比异常时，TDNA可在1分钟内定位馈线某处阻抗突变（由50Ω升至75Ω），而传统VNA需逐段拆解测试，耗时>1小时。

三、典型应用案例与数据案例1：毫米波雷达天线阵列调试问题：77GHz汽车雷达天线阵列方向图畸变，副瓣电平（SLL）超标（设计目标≤-20dB，实测-15dB）。TDNA方案：

时域频域

优化结果：调整馈线长度与阻抗匹配网络后，SLL降至-22dB，角度分辨率提升30%。案例2：卫星通信相控阵天线校准问题：Ka波段（28GHz）相控阵天线通道幅度/相位不一致性超差（幅度误差>±1dB，相位误差>±5°）。TDNA方案：

时域频域

校准结果：补偿时延与幅度误差后，波束指向精度从±0.5°提升至±0.1°，EIRP增益提高2.5dB。案例3：Wi-Fi 7设备EMC整改问题：设备在2.4GHz频段辐射发射超标（限值-30dBm/MHz，实测-25dBm/MHz）。TDNA方案：

近场扫描时域分析

整改结果：增加屏蔽地线与滤波电容后，辐射发射降低至-33dBm/MHz，通过CE认证。

四、TDNA选型与使用建议1. 选型关键参数

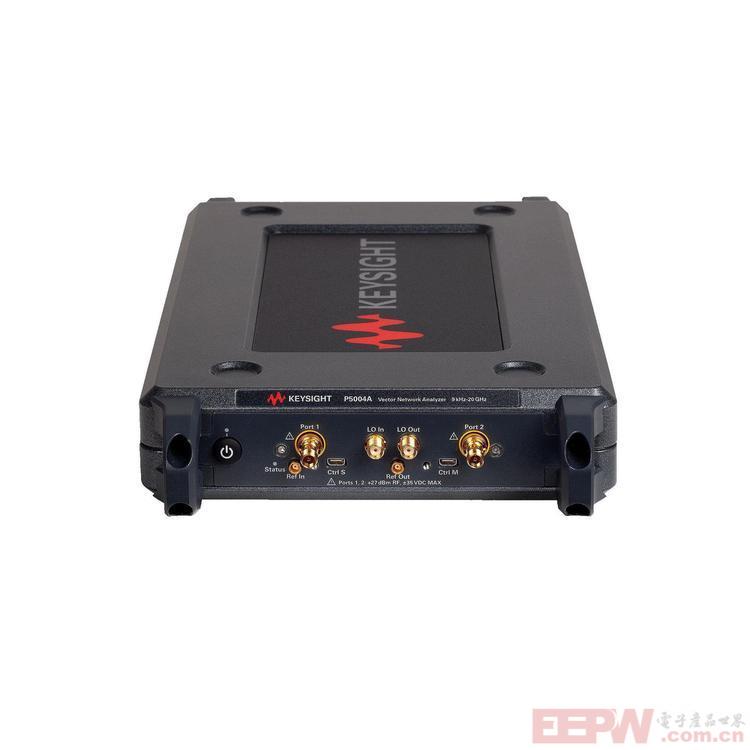

2. 典型型号推荐

3. 使用技巧校准策略：频域校准：使用SOLT或TRL校准件消除测试夹具误差。时域校准：对已知长度标准件（如50cm电缆）测量，提取夹具时延与损耗，通过软件扣除。测试环境：避免金属物体靠近测试端口（建议距离>30cm），防止反射干扰。高频测试时使用半刚性电缆（如0.086英寸）替代柔性电缆，降低插入损耗。

五、总结与未来趋势

核心价值技术融合AI辅助诊断毫米波/太赫兹扩展应用扩展智能网联汽车工业物联网

通过合理应用TDNA，无线通信企业可显著缩短研发周期、降低测试成本，并在激烈的市场竞争中占据技术高地。
