【前言】

MAX32625拥有RTC外设，实时时钟(RTC)的设计使其在很大程度上独立于设备上的其他数字和模拟功能运行。RTC有自己的专用时钟，rclk4096，它来源于ck32768(32.768KHz晶体振荡器输出或外部提供的32.768kHz时钟)。RTC始终从VRTC专用的备用电源运行，即使在最低功率状态LPO:STOP期间，该电源也打算保持开启。RTC消耗的功率非常小，并使用一个专用的低功耗时钟源。因此，当MAX32625的其他部分处干最低功耗模式LPO:STOP时，RTC仍然可以继续运行RTC可以用干存预定的时间间隔后自动从LPO:STOP或LP1:STANDBY唤醒设备。它还可以用干保持一个稳定的计时器，即使在系统其他部分断电或完全断电的情况下，计时器也能继续正确计数时间。只要备用电源VRtc存在，实时时钟就可以继续正常操作。

这一篇将简单的配置RTC实现设置时间与读取，通过OLED显示。

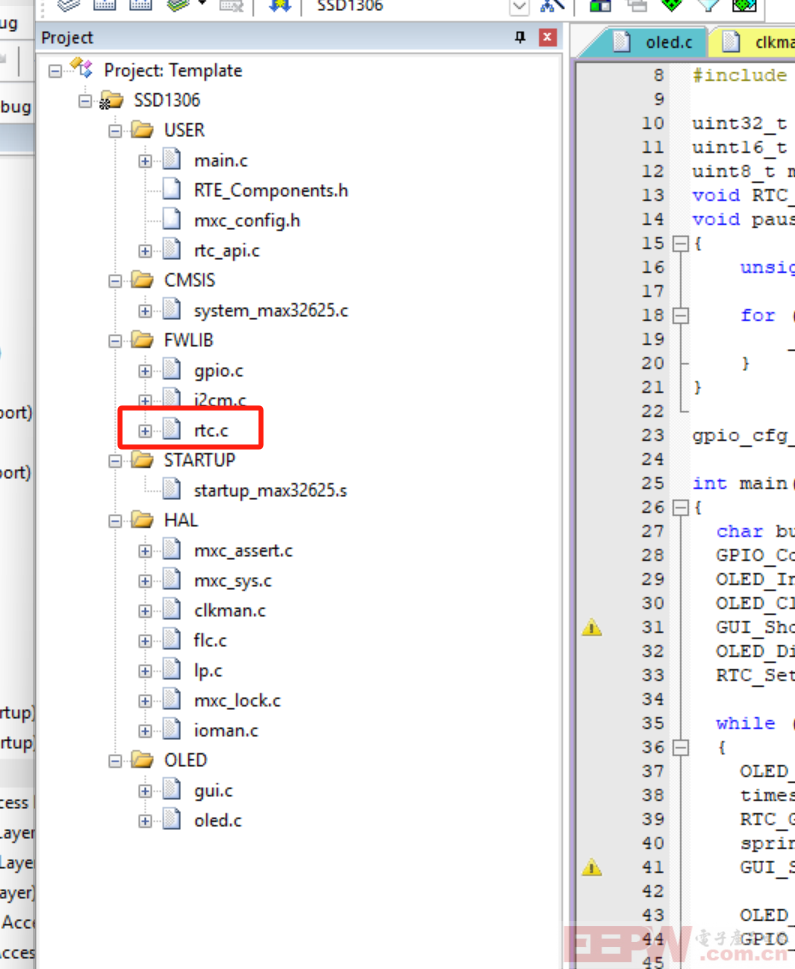

1、引入rtc的驱动库：

2、由于RTC的时间是一个uint32_t的数值，RTC通过设置后，每单位时间对其进行加，因此我们需要设置一个相对的时间，然后再通过计算来获取时间。因此我添加了一个rtc_api.h/c的文件,实现对时间参数进行解析与打包：

#include "rtc_api.h"
#include <stdint.h>


const uint8_t mon_table[12]={31,28,31,30,31,30,31,31,30,31,30,31};
#define RTC_TIME_START_YEAR      (2000)
/**********************************************
* 函数名 : RTC_IsLeapYear
* 描  述 : 判断是否是闰年
* 输  入 : uint16_t year 当前的年份
* 输  出 : None
* 返回值 : 1 闰年	0 非闰年
**********************************************/
uint8_t RTC_IsLeapYear(uint16_t year)
{
	if(year%4==0)
	{
		if(year%100==0)
		{
			if(year%400==0)
			   return 1;
			else
			   return 0;
		}
		else
		{
			return 1;
		}
	}
	else
	{
	 	return 0;
	}
}

/**********************************************
* 函数名 : RTC_GetDate
* 描  述 : 将2000年以后秒数转换为年月日时分秒
* 输  入 : uint32_t timecount 2000年以后的秒数
* 输  出 : 当前的年月日时分秒
* 返回值 : 0,成功;其他:错误代码.
**********************************************/
uint8_t RTC_GetDate(uint32_t timecount, uint16_t * year, uint8_t *mon, uint8_t *day, uint8_t *hour, uint8_t *min, uint8_t *sec)
{
	uint64_t temp=0;
	uint16_t temp1=0;

	temp=timecount/86400;	//得到天数(秒钟数对应的)

	temp1=2000; //从1970年开始
	while(temp>=365)
	{
		if(RTC_IsLeapYear(temp1))//是闰年
		{
			if(temp>=366)temp-=366;//闰年的秒钟数
			else {temp1++;break;}
		}
		else temp-=365;   //平年
		temp1++;
	if(temp1 > 2099)
	  return 2;//大于2099年，退出
	}
	*year = temp1;//得到年份
	temp1=0;
	while(temp>=28)//超过了一个月
	{
		if(RTC_IsLeapYear(*year)&&temp1==1)//当年是不是闰年/2月份
		{
			if(temp>=29)temp-=29;//闰年的秒钟数
			else break;
		}
		else
		{
			if(temp>=mon_table[temp1])temp-=mon_table[temp1];//平年
			else break;
		}
		temp1++;
	}
	*mon=temp1+1;	//得到月份
	*day=temp+1;	//得到日期
	temp=timecount%86400;			//得到秒钟数
	*hour=temp/3600;		//小时
	*min=(temp%3600)/60;	//分钟
	*sec=(temp%3600)%60;	//秒钟

  return 0;
}

/**********************************************
* 函数名 : RTC_GetSecFrom2000
* 描  述 : 得到2000年以后的秒数
* 输  入 : 当前的年月日时分秒
* 输  出 : None
* 返回值 : 2000年以后的秒数
**********************************************/
uint32_t RTC_GetSecFrom2000(uint16_t year,uint8_t month,uint8_t day,uint8_t hour,uint8_t min, uint8_t sec)
{
  uint32_t seccount = 0;//一定要初始化
  uint16_t t;

  if(year < RTC_TIME_START_YEAR || year > 2099)
	return 0;

  for(t= RTC_TIME_START_YEAR;t<year;t++)
  {
  	if(RTC_IsLeapYear(t))
  	  seccount += 31622400;
  	else
  	  seccount += 31536000;
  }
  month-=1;
  for(t=0;t<month;t++)
  {
  	seccount += (uint32_t)mon_table[t]*86400;
  	if(RTC_IsLeapYear(year)&&t==1)
  	  seccount+=86400;
  }
  seccount += (uint32_t)(day-1)*86400;
  seccount += (uint32_t)hour*3600;
  seccount += (uint32_t)min*60;   //分钟秒钟数
  seccount += sec;
  return seccount;
}

3、在main.c中添加配置函数：

#define ALARM0_SEC        3
#define ALARM1_SEC        5
#define SNOOZE_SEC        7

void RTC_Setup()
{

	timesecond = RTC_GetSecFrom2000(2025,5,11,17,39,1);
    rtc_cfg_t RTCconfig;

    //set RTC configuration

    RTCconfig.compareCount[0] = ALARM0_SEC; //alarm0 time in seconds
    RTCconfig.compareCount[1] = ALARM1_SEC; //alarm1 time in seconds
    RTCconfig.prescaler = RTC_PRESCALE_DIV_2_12; //1Hz clock
    RTCconfig.prescalerMask = RTC_PRESCALE_DIV_2_11;//0.5s prescaler compare
    RTCconfig.snoozeCount = SNOOZE_SEC;//snooze time in seconds
    RTCconfig.snoozeMode = RTC_SNOOZE_MODE_B;
    RTC_Init(&RTCconfig);

    RTC_Init(&RTCconfig);
	  RTC_Stop();
		RTC_SetCount(timesecond);
    //start RTC
    RTC_Start();
}

4、在main中通过周期读取实现RTC的时间显示：

int main(void)
{
	char buff[40] = {0};
	GPIO_Config(&LED1);
	OLED_Init();
	OLED_Clear(0);
	GUI_ShowString(0,0,"hello world",16,0);
	OLED_Display();
	RTC_Setup();

	while (1)
	{
		OLED_Clear(0);
		timesecond = RTC_GetCount();
		RTC_GetDate(timesecond, &year, &mon, &day, &hour, &min, &sec);
		sprintf(buff, "Time:%02d:%02d:%02d\n", hour, min, sec);
		GUI_ShowString(0,16,buff,16,0);

		OLED_Display();
		GPIO_OutToggle(&LED1);

		pause();
	}
}

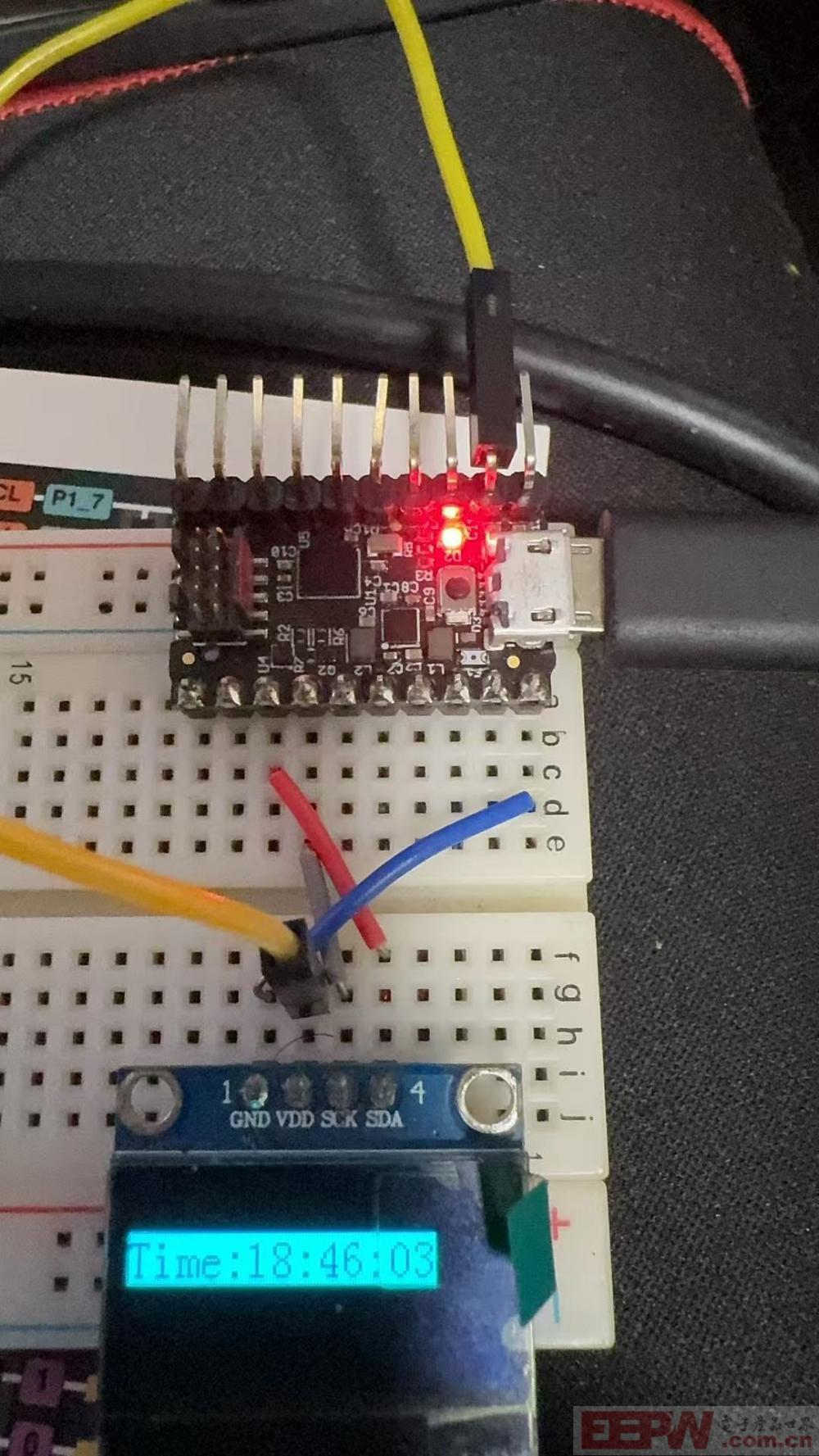

【实验效果】
