本来先做了OLED的测试，后来在PPT上看到有一个基础任务1，LED定时反转，那就增加一个定时反转。

省流版：

一、定时器控制LED反转；

二、OLED显示汉字。

在做OLED显示的过程中，遇到的问题及解决方法：

1、模拟IIC控制时，GPIO输出模式设置问题：知道IIC是开漏输出，所以开始设置GPIO输出模式为上拉输出，结果不显示。通过读例程代码，发现是推挽输出。修改GPIO输出模式为推挽；

2、时钟设置：修改GPIO为推挽输出后，依然不亮。后来读代码，发现里面有Delay函数。突然想到，使用的例程是F103系列的芯片，主频是72MHz，现在使用的是F411，主频变高了。后来把主频改到72MHz，OLED顺利点亮。后来测试了一下OLED可以支持的最高主频，83MHz可以点亮，84MHz就太快了。

下面是具体过程。

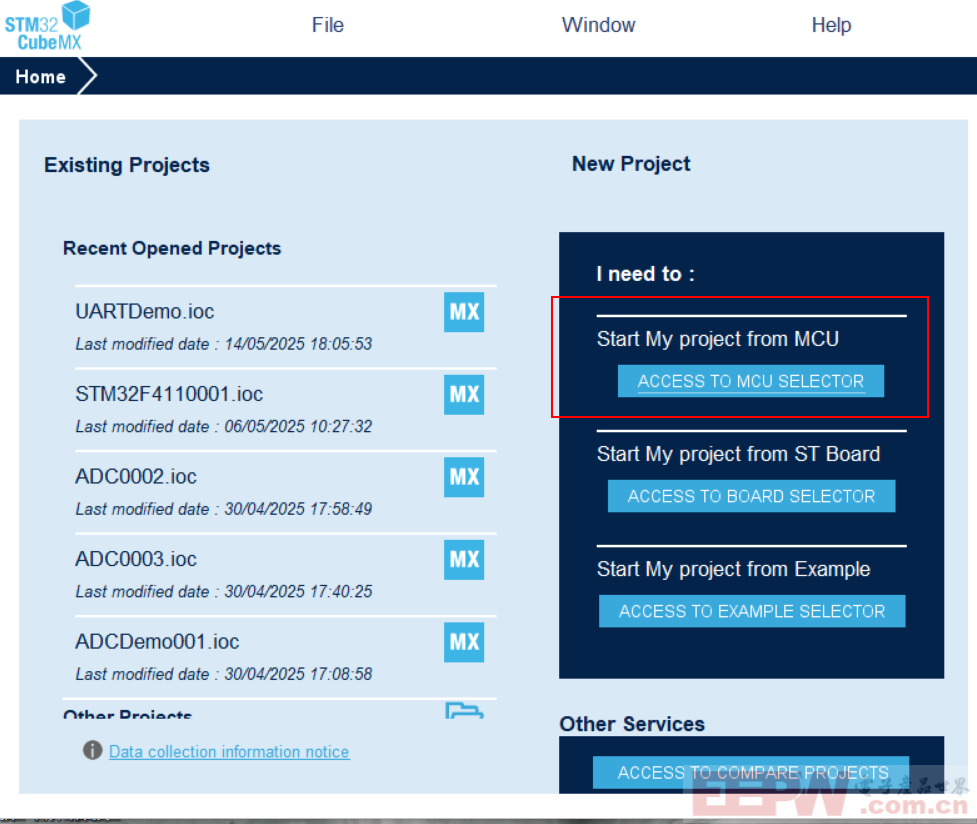

1、打开STM32Cube MX，选择  通过MCU创建工程

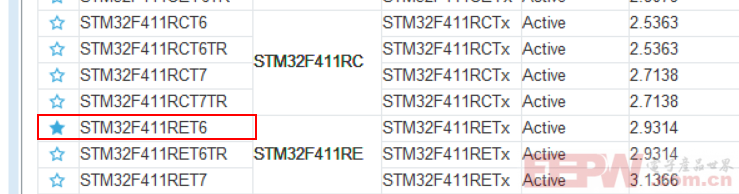

2、找到STM32F411RET6，双击；

3、基础设置

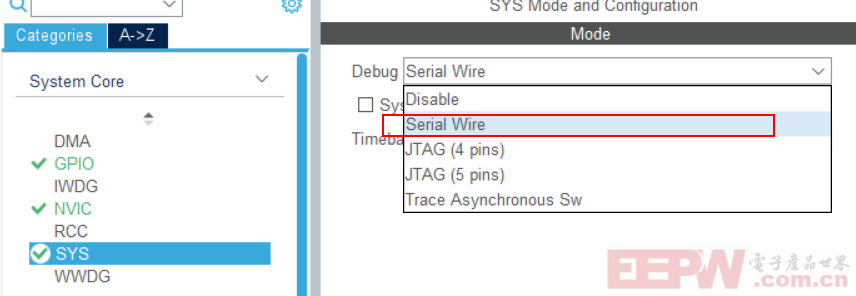

（1）调试方式

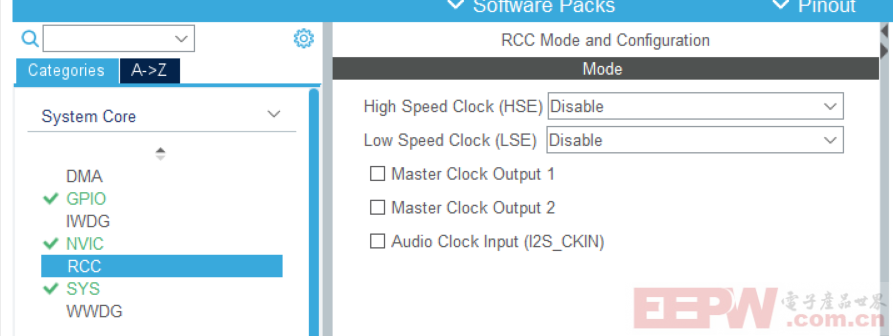

（2）时钟，由于没有焊接外部时钟，这一步可使用默认值；

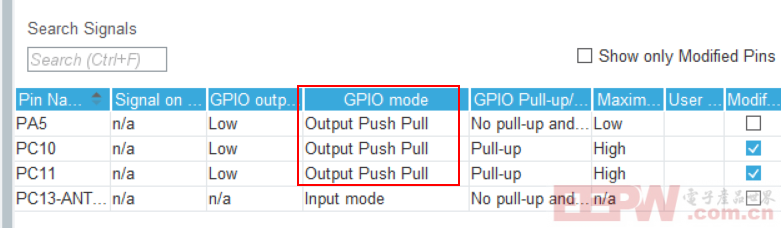

（3）GPIO设置：

通过电路图可知，LED连接PA5；

IIC可自定义，本次使用PC10、PC11。

都设置为推挽输出。

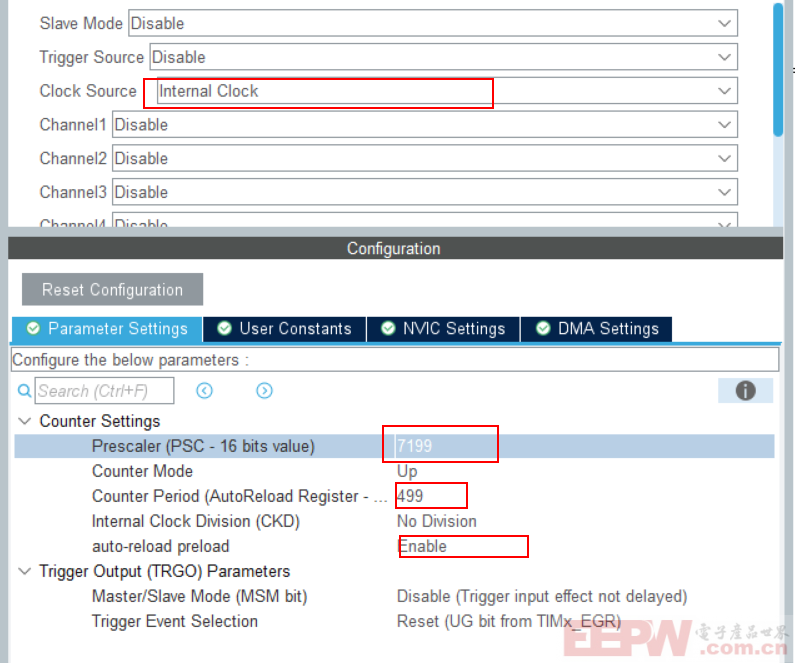

4、定时器设置，本次使用TIM3（本来想使用TIM2呢，结果一看，32位的，太浪费了）；

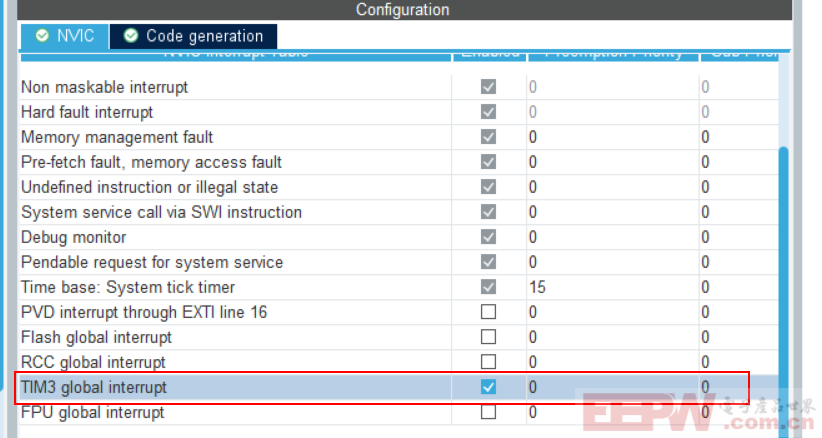

设置时钟源，分频系数，计数值，使能自动重装载，使能TIM3中断。

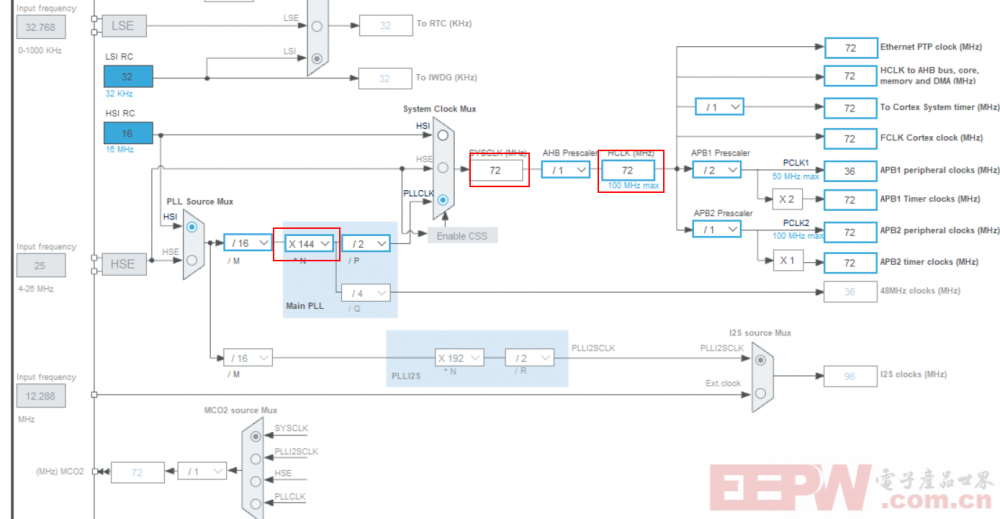

5、时钟树配置，设置主频位72MHz；

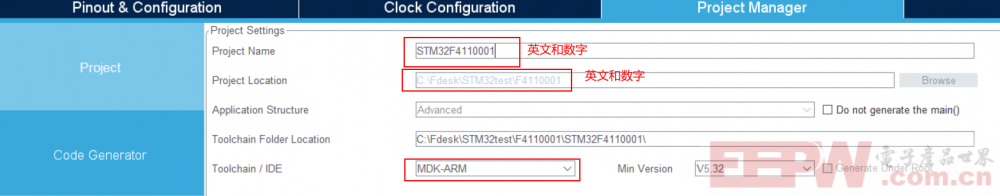

6，项目管理设置（项目名称和保存路径要是英文和数字，不能出现中文，否则不能自动打开工程）

7，打开工程，编写代码。

1、LED代码

main函数内，打开定时器

	HAL_TIM_Base_Start_IT(&htim3);

中断函数

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
	if(htim == &htim3)
	HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_5);

}

2、OLED代码

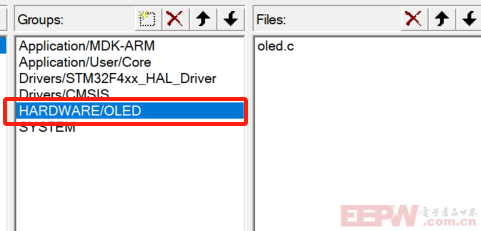

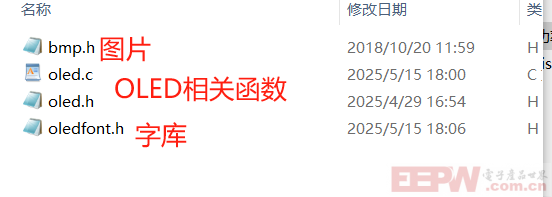

1）增加OLED文件夹

2）、复制网上找的STM32F103代码到相应文件夹

3）、更改宏定义，适配自己的接口，PC11 为SCLK，PC10为SDIN

#define OLED_SCLK_Clr() HAL_GPIO_WritePin(GPIOC,GPIO_PIN_11, GPIO_PIN_RESET)//CLK
#define OLED_SCLK_Set() HAL_GPIO_WritePin(GPIOC,GPIO_PIN_11, GPIO_PIN_SET)

#define OLED_SDIN_Clr() HAL_GPIO_WritePin(GPIOC,GPIO_PIN_10, GPIO_PIN_RESET)//DIN
#define OLED_SDIN_Set() HAL_GPIO_WritePin(GPIOC,GPIO_PIN_10, GPIO_PIN_SET)

4）、main文件显示

main函数中

	OLED_Init();

循环函数中显示内容

		OLED_ShowChinese(0,0,0,16);
		OLED_ShowChinese(16,0,1,16);
		OLED_ShowChinese(32,0,2,16);
		OLED_ShowChinese(48,0,3,16);
		OLED_ShowChinese(64,0,4,16);
		OLED_ShowChinese(80,0,5,16);
		OLED_ShowChinese(96,0,6,16);
		OLED_ShowChinese(112,0,7,16);

		OLED_ShowChinese(0,16,9,16);
		OLED_ShowChinese(16,16,10,16);
		OLED_ShowChinese(64,16,11,16);
		OLED_ShowChinese(80,16,12,16);

		OLED_ShowChinese(0,32,13,16);
		OLED_ShowChinese(16,32,14,16);
		OLED_Refresh();

显示结果：

显示完结果，发现一个问题：

参考别人的，是在主函数初始化中可以显示，我的不行，必须在while循环中显示。后面再研究研究
