【Let'sdo第1期-DIY功率检测与控制系统】04过程帖：基础任务2 实现OLED屏幕显示信息

keyboard007

高工

2025-06-01 15:12:05 打赏

只看楼主 1楼

在本次活动中，使用OLED屏幕对数据进行显示，这里和大家分享一下，屏幕的驱动经验：

一：OLED屏幕知识简单分享

OLED，即有机发光二极管（Organic Light-Emitting Diode），又称为有机电激光显示（Organic Electroluminesence Display, OELD）。因为具备轻薄、省电等特性，因此从 2003 年开始，这种显示设备在 MP3 播放器上得到了广泛应用，而对于同属数码类产品的 DC 与手机，此前只是在一些展会上展示过采用 OLED 屏幕的工程样品。自 2007 年后，寿命得到很大提高，具备了许多 LCD 不可比拟的优势。

GND：电源地 VCC：2.2V~5.5V SCL（D0）：CLK 时钟（高电平 2.2V~5.5V） SDA(D1)：MOSI 数据（高电平 2.2V~5.5V） RST：复位（高电平 2.2V~5.5V） D/C：数据/命令（高电平 2.2V~5.5V）兼容 3.3V 和 5V 控制芯片的 I/O 电平（无需任何设置，直接兼容）。

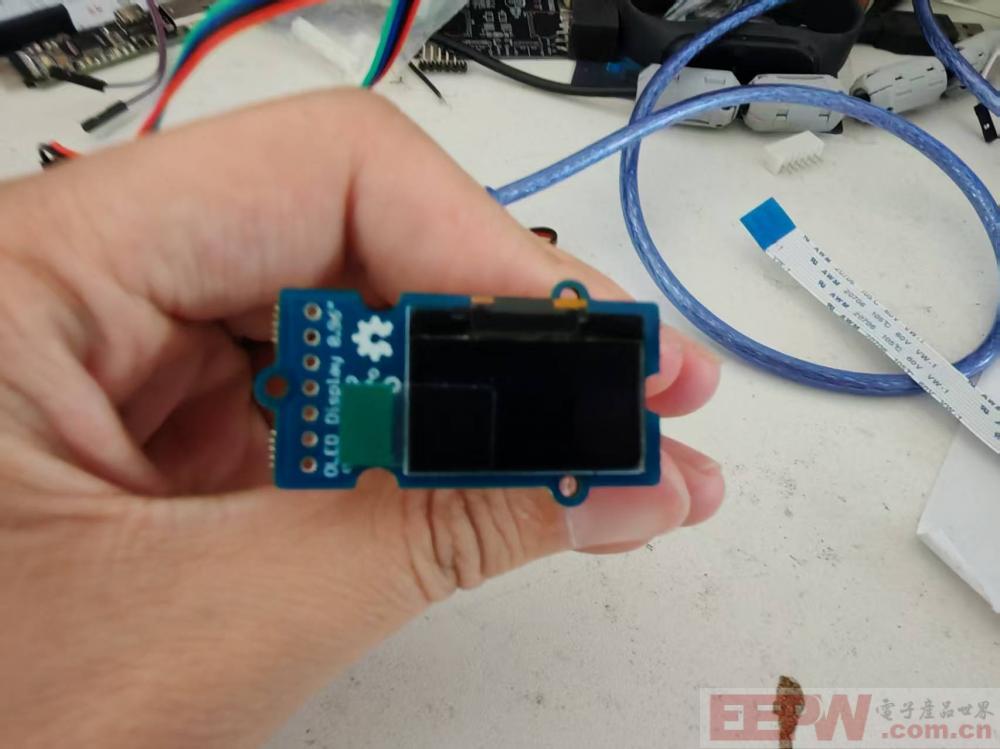

这是本次活动使用的OLED屏幕，虽然背面标识的时SSD1315，但是和驱动SSD1306的方式大体相同，驱动的时候可以参考SSD1306的驱动方式进行驱动；

二：IIC协议的知识分享：

IIC通讯协议的了解

IIC(Inter-Integrated Circuit)是一种串行通信协议，主控制器和从器件间的主从通信。它使用两根线:SDA(数据线)和SCL(时钟线)。SDA(SerialData Line):用于传输数据。SCL(Serial Clock Line):用于同步数据传输的时钟信号。

注意:1.1C不同于485和CAN可长距离通讯，IIC只能短距离，常用干IC与IC通讯。例如存储芯片：24C02；传感器模块：ST30，气压模块MPL MPU6050，温度模块ATH20等等，有很多的模块，当时我们熟悉了IIC 的通讯方式，可以外扩很多模块，适用于电子爱好者和DIY；

2.IIC电路设计时，建议在SDA和SCL两根线外加上拉电阻，以保证时序通讯的稳定性。不过在本次的活动电路板上面并没有外接上拉电阻，也不知道是不是模块上面焊接好了。

2.1 IIC类型

IIC 总线在传送数据过程中共有三种类型信号，分别是:

1.开始信号:SCL 为高电平时，SDA由高电平向低电平跳变，开始传送数据。

2.结束信号:SCL为高电平时，SDA由低电平向高电平跳变，结束传送数据。

3.应答信号:从机在接收到 8bit 数据后，向发送数据的主机发出特定的低电平脉冲，表示已收到数据。主机向从机发出一个信号后等待从机发出一个应答信号，主机接收到应答信号后，根据实际情况作出是否继续传递信号的判断。若未收到应答信号，由判断为受控单元出现故障。

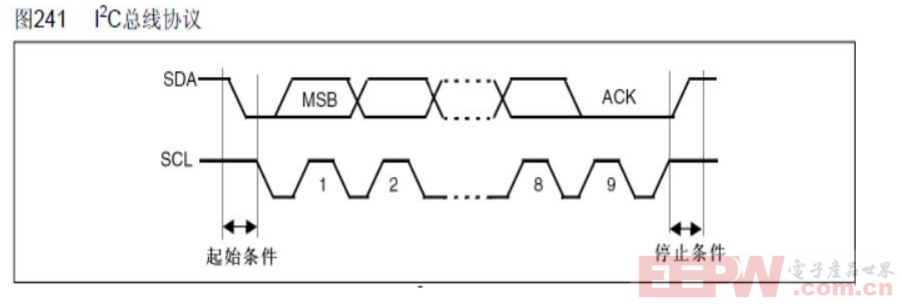

2.2 IIC的总时序图


起始条件是SCL保持高电平，SDA由高电平变为低电平后，延时(最少4us,这个和线长有关系)，SCL变为低电平。只有当SCL线上的时钟信号为低时，数据线上的“高”或“低”状态才可以改变。输出到SDA线上的每个字节必须是8位，数据传送时，先传送最高位(MSB)，每一个被传送的字节后面都必须跟随一位应答位(即一帧共有9位)。当传输完SDA马上拉低，接着输出低电平信号主机进而产生停止信号，结束传送过程。

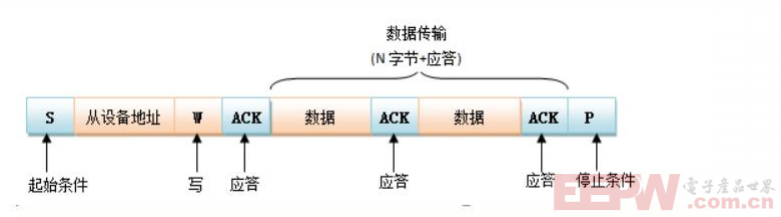

2.3 IIC的　发送时序


1主机首先产生起开始信号，然后紧跟着发送一个从机地址，这个地址共有7位，紧接着的第8位是数据方向位(R/W)，0表示主机发送数据(写)，1表示主机接收数据(读)。

2.主机发送地址时，总线上的每个从机都将这7位地址码与自己的地址进行比较，若相同，则认为自已正在被主机寻址，根据R/T位将自己确定为发送器和接收器。这时候主机等待从机的应答信号，当主机收到应答信号时，发送要访问从机的那个地址，继续等待从机的应答信号，当主机收到应答信号时，发送N个字节的数据，继续等待从机的N次应答信号，主机产生停止信号，结束传送过程。

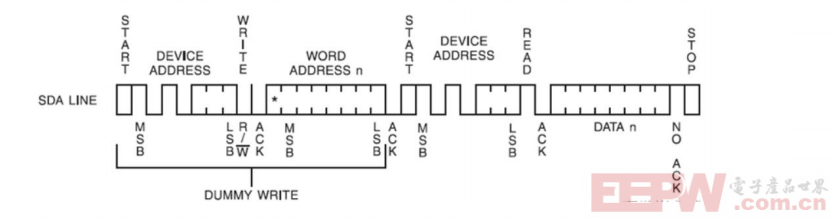

2.4　IIC的读时序


三：STM32 cube MX 软件配置

3.1 这里我是用硬件IIC 进行驱动

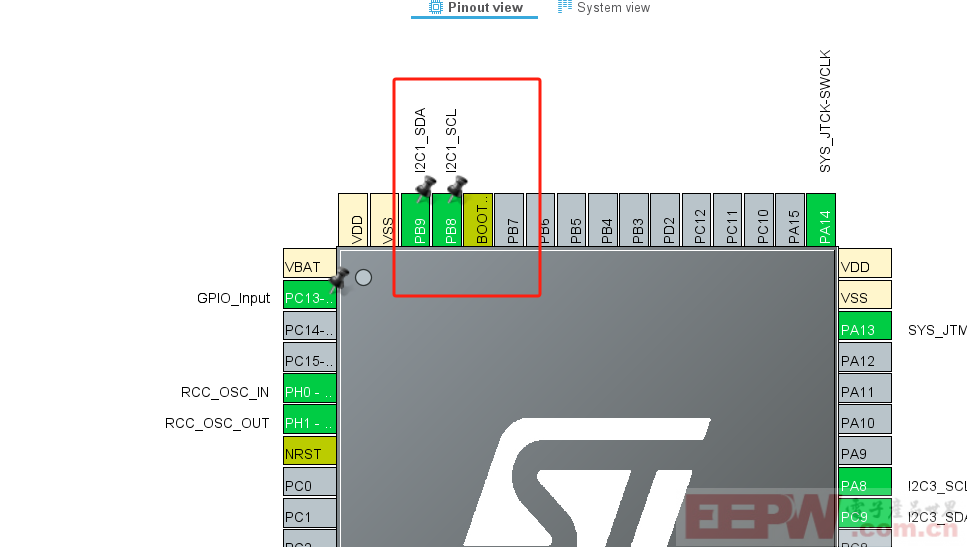

使用PB8 PB9 引脚作为IIC1的引脚，需要重映射到该引脚；

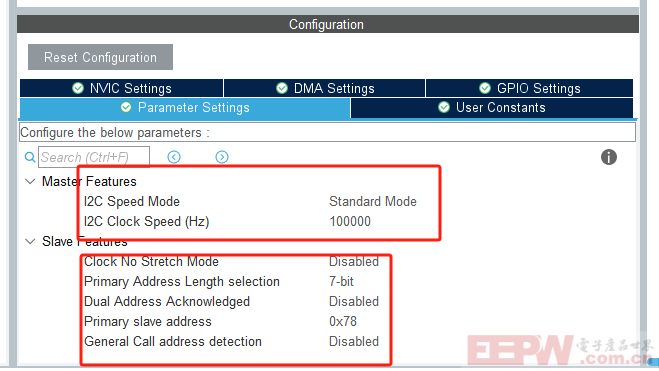

这里注意下，IIC的参数配置：

同时开启，硬件IIC的中断函数功能。

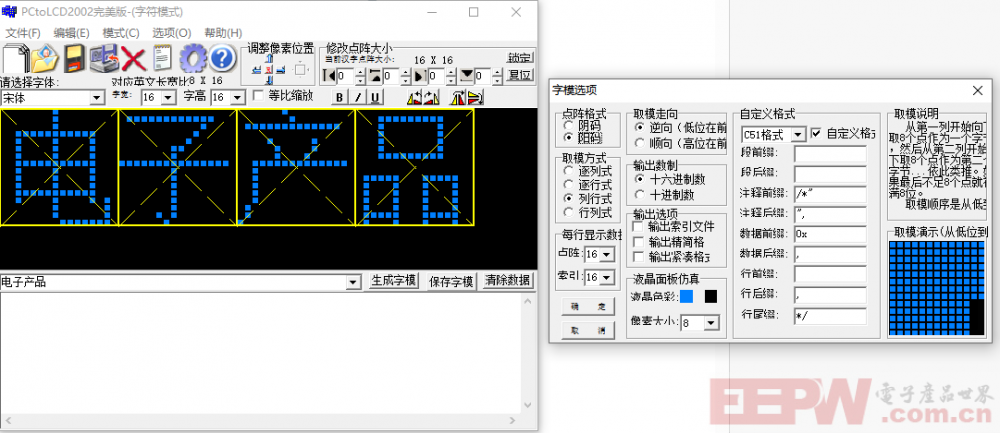

四：字库的制作：

4.1这里根据驱动函数，设置字体的大小即可，

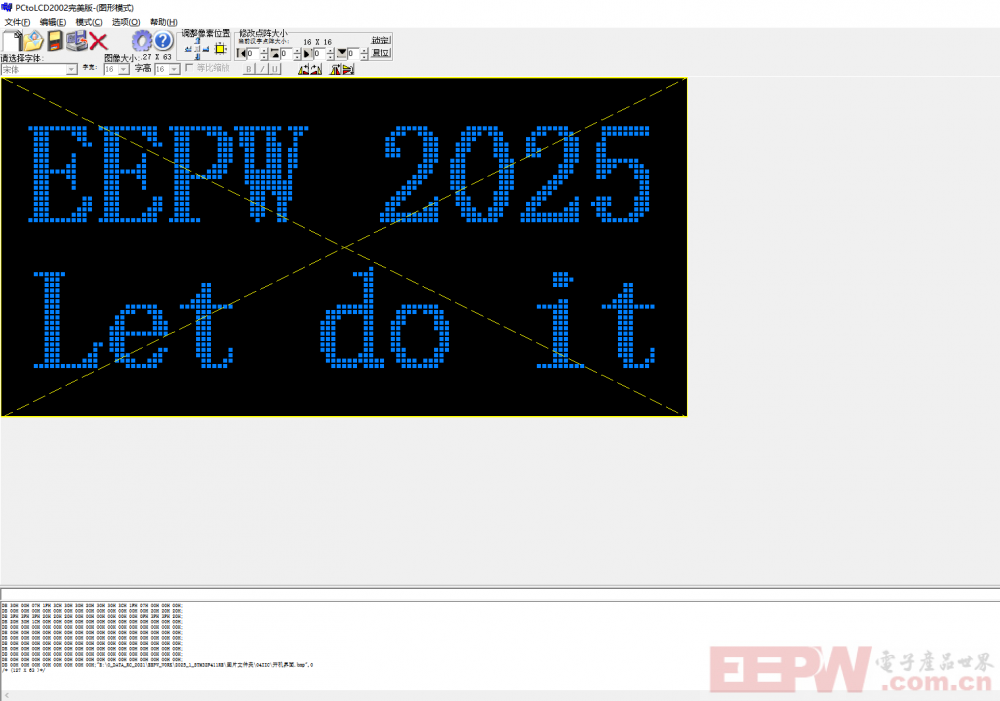

4.2 图片的制作

这里我们需要在PS中绘制一张图片，然后再软件中打开

五：底层代码如下所示：

/***********************************************************************************************
  * @brief   static unsigned char OLED_send_byteS(unsigned char *data, unsigned char length)
  * @param    data:输入的数据  length：长度值，使用硬件IIC底层驱动函数
  * @retval  无
  * @author  聪聪哥哥
  * @version　V1.1.0
  * @date     25-5-2025
*************************************************************************************************/
static unsigned char OLED_send_byteS(unsigned char *data, unsigned char length)
{
	if (HAL_I2C_Master_Transmit(&hi2c1, 0x78, data, length, 2) != HAL_OK)
	{
		return 0;
	}
	return 1;
}

/***********************************************************************************************
  * @brief   static void I2C_WriteByte(uint8_t addr, uint8_t value)
  * @param    addr：IIC模块的地址，value :写入的数据
  * @retval  无
  * @author  聪聪哥哥
  * @version　V1.1.0
  * @date     25-5-2025
*************************************************************************************************/
static void I2C_WriteByte(uint8_t addr, uint8_t value)
{
	unsigned char dta[2] = {0};
	dta[0] = addr;
	dta[1] = value;
	OLED_send_byteS(dta, 2);
}

/***********************************************************************************************
  * @brief   void WriteCmd(unsigned char I2C_Command)
  * @param    I2C_Command ： IIC的命令
  * @retval  无
  * @author  聪聪哥哥
  * @version　V1.1.0
  * @date     25-5-2025
*************************************************************************************************/
void WriteCmd(unsigned char I2C_Command)
{
	I2C_WriteByte(0x00, I2C_Command);
}

/***********************************************************************************************
  * @brief   void WriteDat(unsigned char I2C_Data)
  * @param    I2C_Data ： IIC的数据
  * @retval  无
  * @author  聪聪哥哥
  * @version　V1.1.0
  * @date     25-5-2025
*************************************************************************************************/
void WriteDat(unsigned char I2C_Data)//写数据
{
	I2C_WriteByte(0x40, I2C_Data);
}

对于屏幕的驱动，我们仅仅需要修改上述底层驱动代码，就可以对OLED进行显示。

显示数字汉字如下所示：

//--------------------------------------------------------------
// Prototype      : void OLED_ShowCN(unsigned char x, unsigned char y, unsigned char N)
// Calls          :
// Parameters     : x,y -- 起始点坐标(x:0~127, y:0~7); N:汉字在codetab.h中的索引
// Description    : 显示codetab.h中的汉字,16*16点阵
//--------------------------------------------------------------
void OLED_ShowCN(unsigned char x, unsigned char y, unsigned char N)
{
	unsigned char wm=0;
	unsigned int  adder=32*N;
	OLED_SetPos(x , y);
	for(wm = 0;wm < 16;wm++)
	{
		WriteDat(F16x16[adder]);
		adder += 1;
	}
	OLED_SetPos(x,y + 1);
	for(wm = 0;wm < 16;wm++)
	{
		WriteDat(F16x16[adder]);
		adder += 1;
	}
}

显示图片的函数如下所示：

void OLED_ShowPicture(uint8_t x,uint8_t y,uint8_t sizex,uint8_t sizey,uint8_t BMP[])
{

	uint32_t j=0;
	uint8_t x1=0,y1=0;

	if(y1%8==0)y1=0;
	else y1+=1;
	for(y1=y;y1<sizey;y1++)
	 {
		 OLED_DrawPoint(x,y1);
		 for(x1=x;x1<sizex;x1++)
		 {
			 WriteDat(BMP[j]);
			 j++;
     }
	 }
}

界面显示函数如下：

extern unsigned char BMP1[];
/***********************************************************************************************
  * @brief   void StartDisPlay(void)
  * @param   开机界面显示
  * @retval  无
  * @author  聪聪哥哥
  * @version　V1.1.0
  * @date     25-5-2025
*************************************************************************************************/
void StartDisPlay(void)
{
	OLED_ShowPicture(0,0,128,8,BMP1);
	HAL_Delay(2000);
	OLED_Clear();
}
/***********************************************************************************************
  * @brief   void WorkPageImmobility(void)
  * @param   工作界面固定显示
  * @retval  无
  * @author  聪聪哥哥
  * @version　V1.1.0
  * @date     25-5-2025
*************************************************************************************************/
void WorkPageImmobility(void)
{

	OLED_ShowCN(0, 2, 6);
	OLED_ShowCN(16, 2, 7);

	OLED_ShowCN(0, 4, 8);
	OLED_ShowCN(16, 4, 9);

	OLED_ShowCN(0, 6, 10);
	OLED_ShowCN(16, 6, 11);

	OLED_ShowStr(100, 2, (uint8_t *)"MV", 2);
	OLED_ShowStr(100, 4, (uint8_t *)"MA", 2);
	OLED_ShowStr(100, 6, (uint8_t *)"MW", 2);

}
/***********************************************************************************************
  * @brief   void WorkPageDataDisplay(void)
  * @param   工作界面数据显示
  * @retval  无
  * @author  聪聪哥哥
  * @version　V1.1.0
  * @date     25-5-2025
*************************************************************************************************/
const uint8_t test[] = "Hello world";
void WorkPageDataDisplay(void)
{
	uint16_t TempStr[16];

	sprintf((char*)TempStr,"%3d",iOriginalVoltageData);
	OLED_ShowStr(40, 2, (uint8_t *)TempStr, 2);

	OLED_ShowNum(50,4,iOriginalElectriData,5,16);

	OLED_ShowNum(50,6,iOriginalPowerData,5,16);
}

主程序如下:

  OLED_Init();
  OLED_ColorTurn(0);//0?????????1 ??????
  OLED_DisplayTurn(0);//0??????? 1 ?????????
  OLED_Refresh();
  OLED_Clear();
  StartDisPlay();
  WorkPageImmobility();

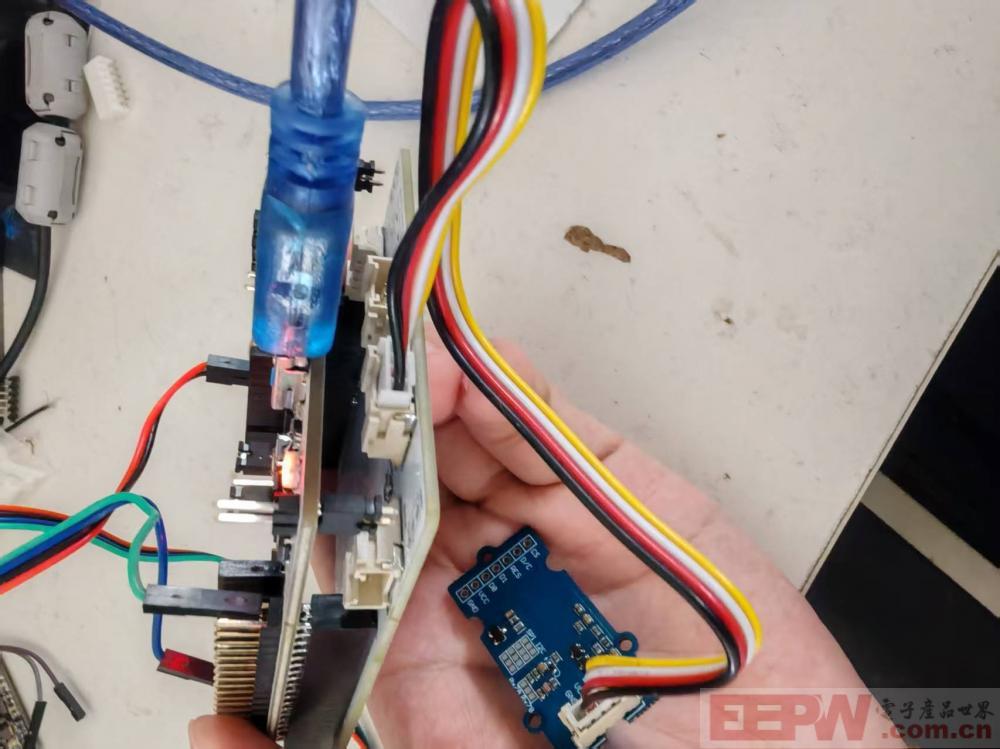

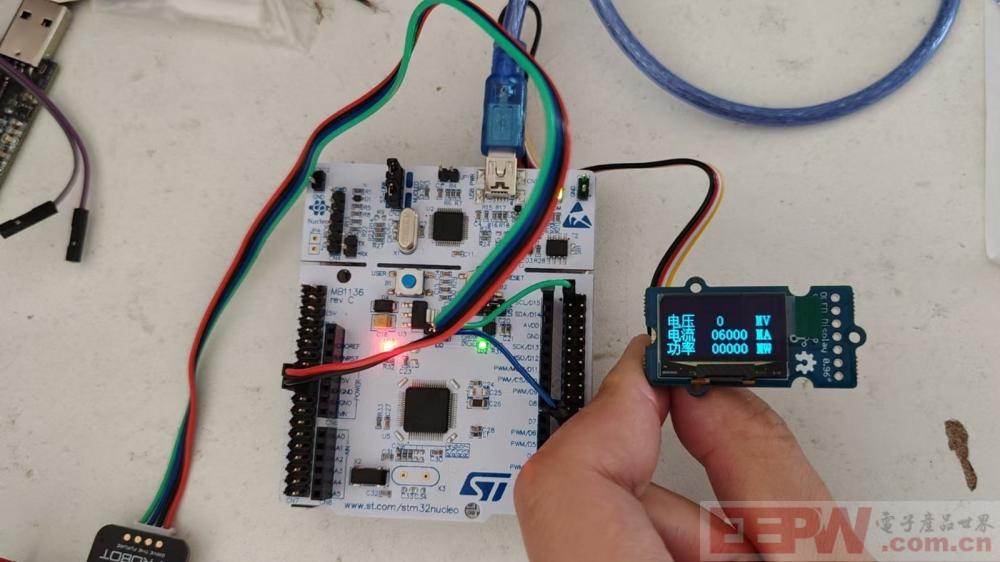

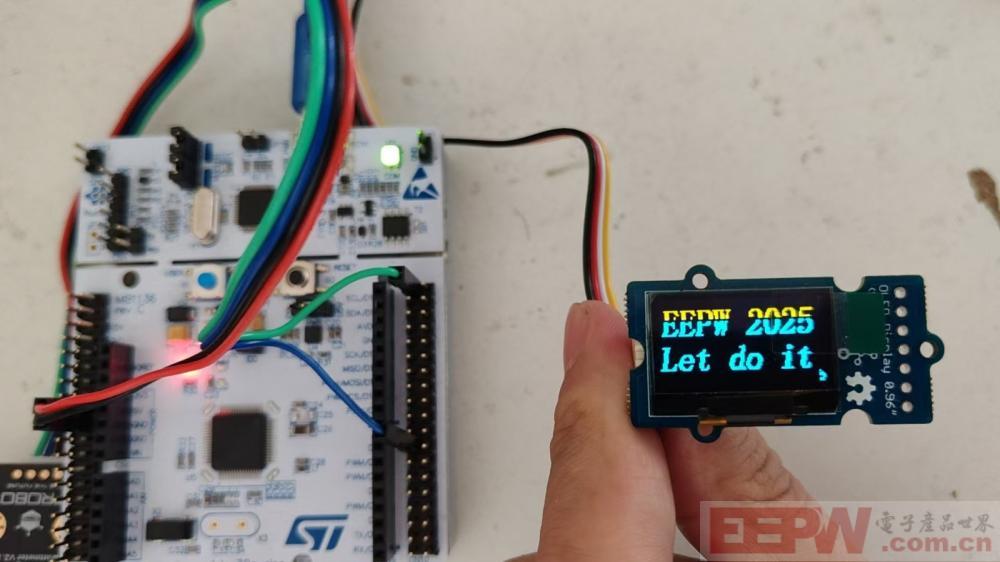

实物测试图如下：

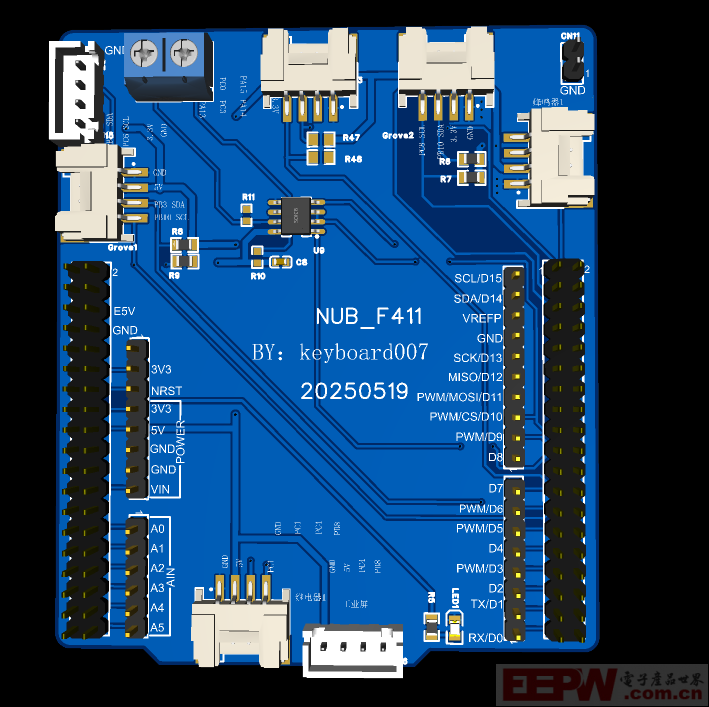

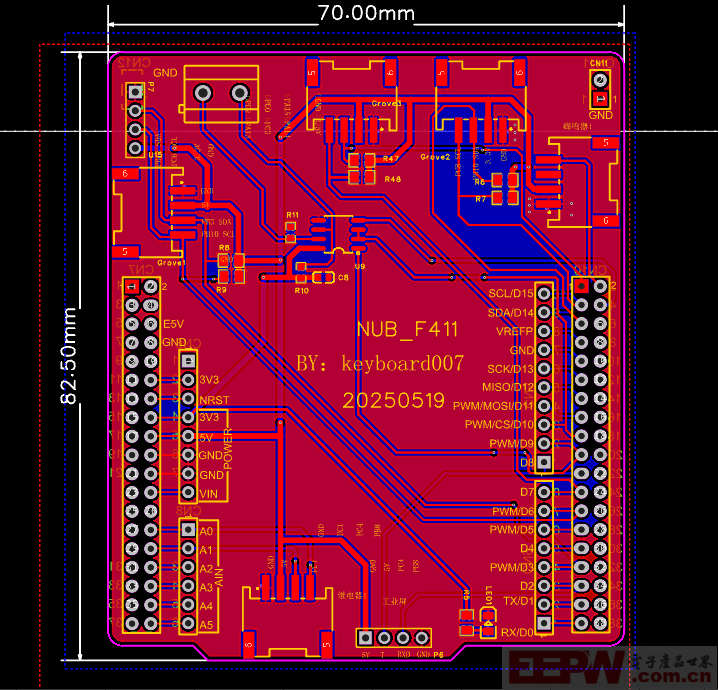

顺便说声，为了方便调试使用EDA绘制乐一个STM32F411的拓展板

由于开发的功能还没测试好，等测试好，将PCB的文件上传。

程序代码：

03_OLED_time.zip

CoderX9527

助工

2025-06-09 11:39:57 打赏

2楼

给大佬点赞

嵌入式菜鸟1

菜鸟

2025-06-10 19:58:02 打赏

3楼

大佬也太牛了了吧，还搞了个拓展板
