先和大家介绍瑞萨RA8D1开发板的一些基本信息：

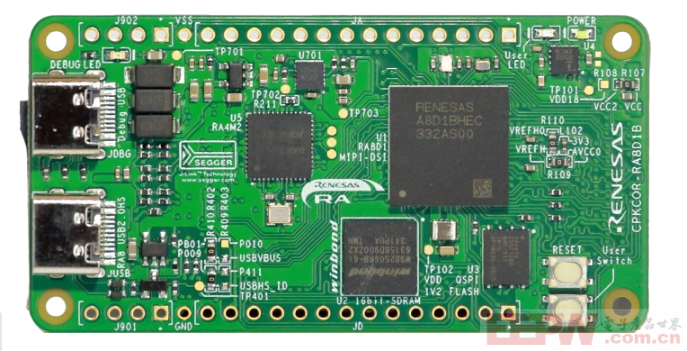

        CPKCOR-RA8D1B核心板 是瑞萨电子为中国市场设计的模块化开发板， 使用瑞萨RA8D1MCU，支持MIPI-DSI显示输出接口。 核心板上已经搭载了RA8 MCU支持的较为有特色的外设接口和器件，可以直接使用核心板进行学习，评估和应用开发。 配合扩展底板一起使用，可以实现快速产品原型开发和验证。

        CPKCOR-RA8D1B板上使用224BGA封装的RA8D1 MCU（U1），支持MIPI-DSI显示输出接口。 板上除了实现RA8D1最小系统外，还搭载了实用的外设功能，包括：

16位SDRAM（U2），32M字节容量

QSPI Flash（U3），16M字节容量

USB 2.0高速主机/设备，JUSB Type-C 2.0接口，支持主/从功能自动切换

板载Segger Jlink调试器，同时支持一路虚拟串口，JDBG Type-C 2.0 设备接口Jlink工作指示LED（橙色）

电源LED（白色），用户LED-PA01（绿色），复位按键和用户按键-P008

2.54mm间距的通孔扩展接口J901 串行口扩展

J902 外接调试器接口

JA，JD通用扩展接口

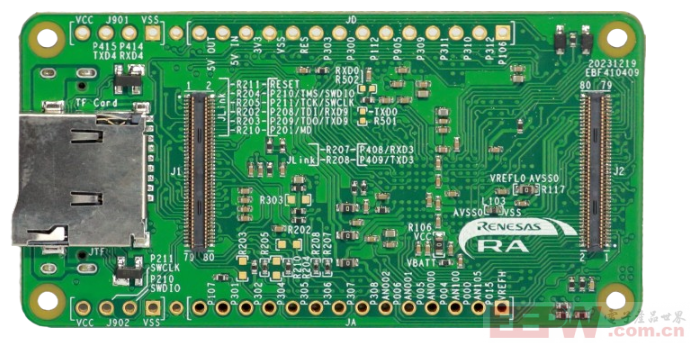

在开发板的底面，预留了丰富的扩展接口，包括：

TF卡槽，支持3.3V信号电平（DS和HS速度模式）

J1，J2 两个80管脚的高密度板对板连接器HRS DF40C-80DP-0.4V(51)

对应的扩展板用接插件有多种合高选择，1.5/2.0/3.0/3.5/4.0mm

二：使用官方的ide对开发板进行调试

说明：这里我使用的软件版本为5.9，估计是版本太高，对于官方给出的例程，兼容性出现问题，导致总是编译不过去，所以我搭建一下工程，对于该开发板进行调试。

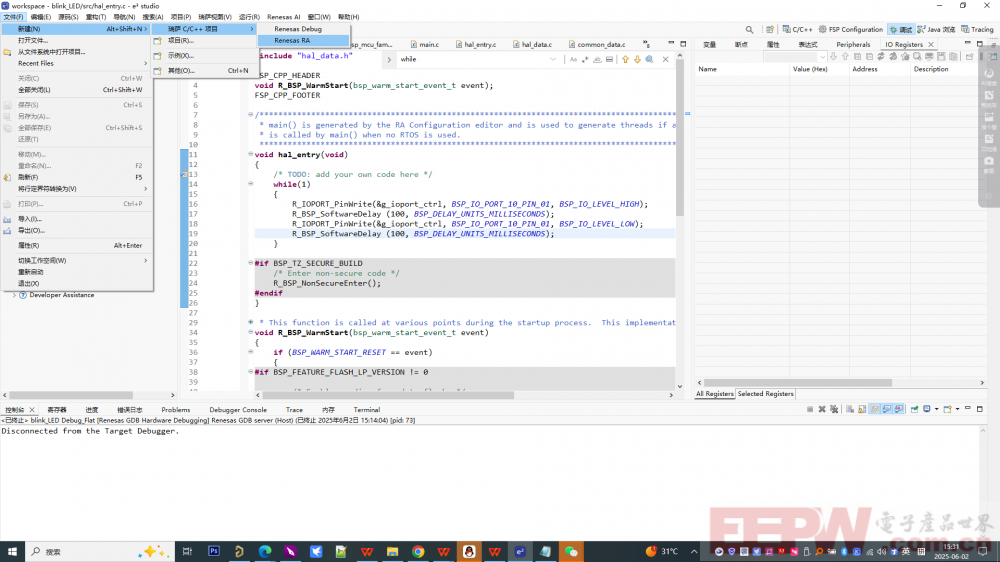

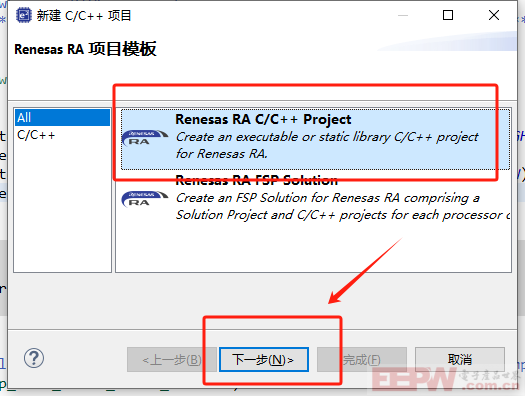

2.1  打开e2s 软件，新建瑞萨的工程

2.2　新建瑞萨的代码工程，点击下一步

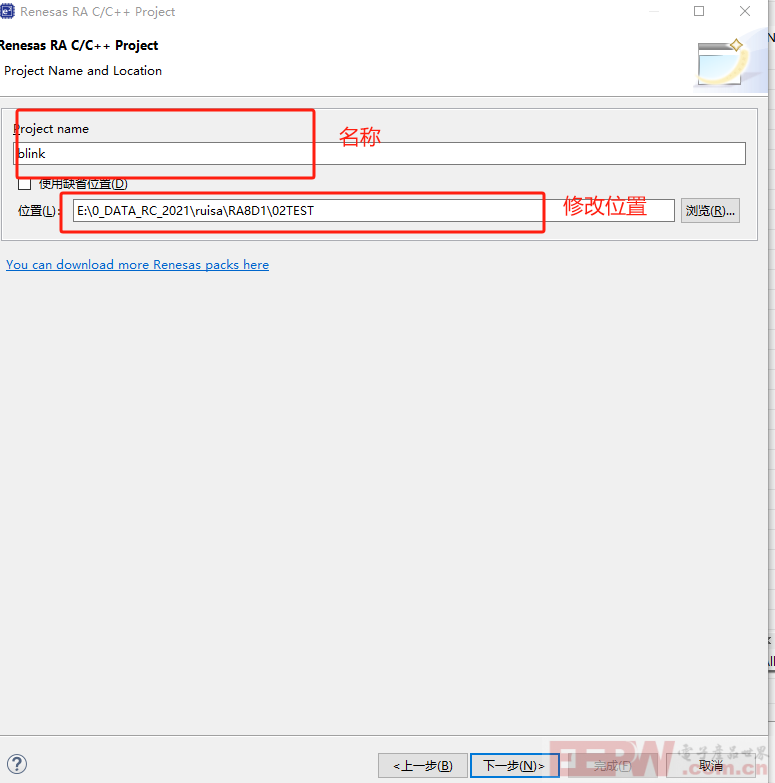

2.3  在这里对代码工程进行命名，同时修改下生成代码的位置

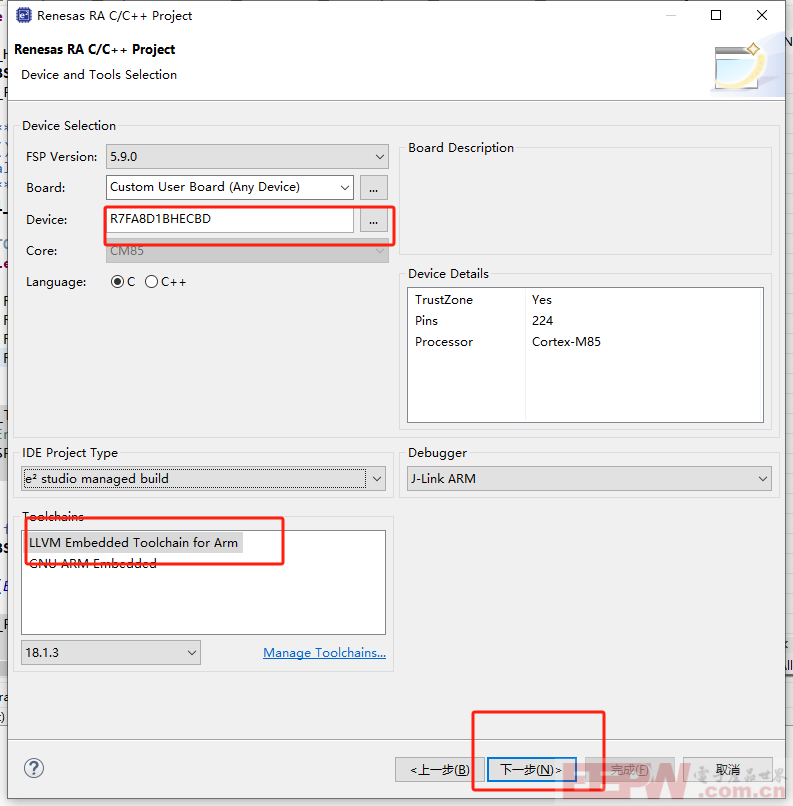

2.4　这里需要根据开发板的芯片型号，否则在进行FSP库设计的时候会出错。

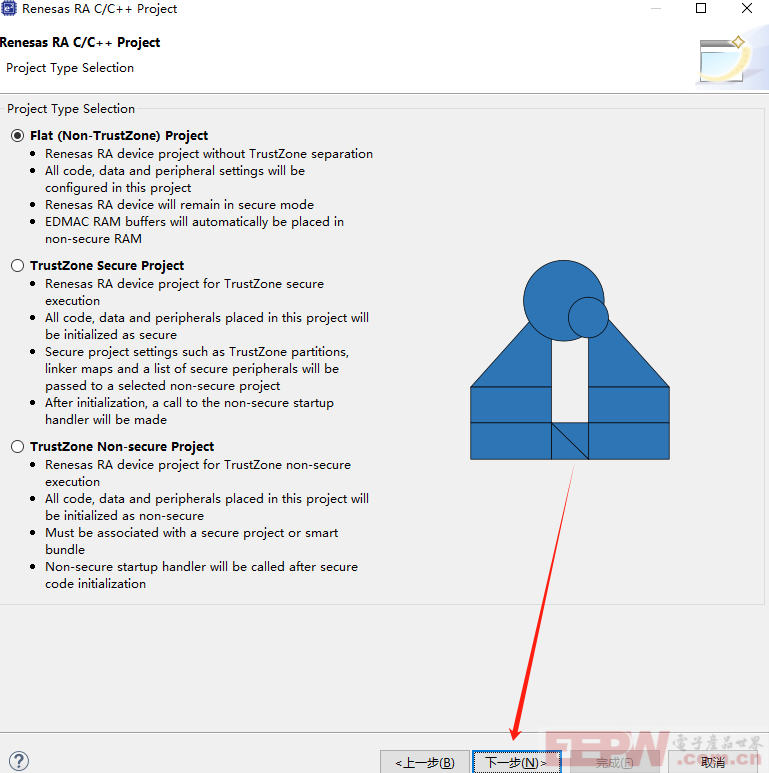

2.5  这里直接点击下一步

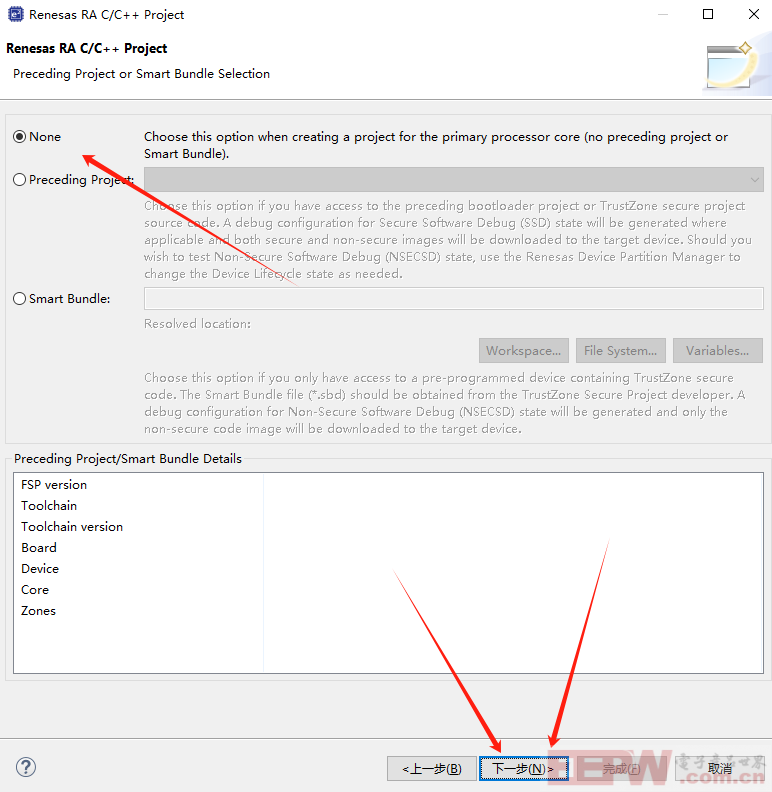

2.6　点击下一步：

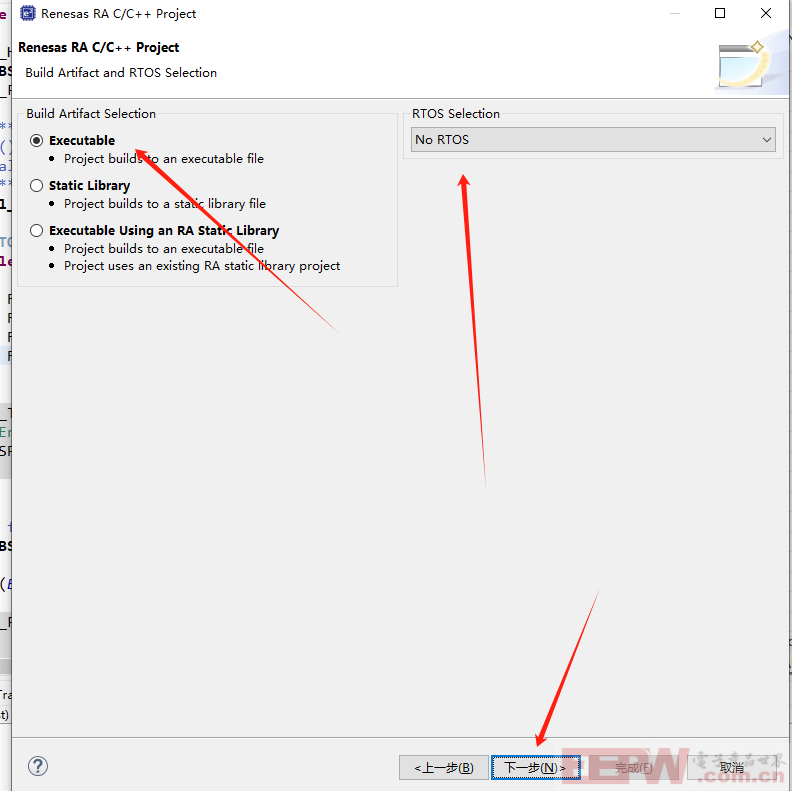

2.7　这里为了代码简简单，这里不需要　RTOS，

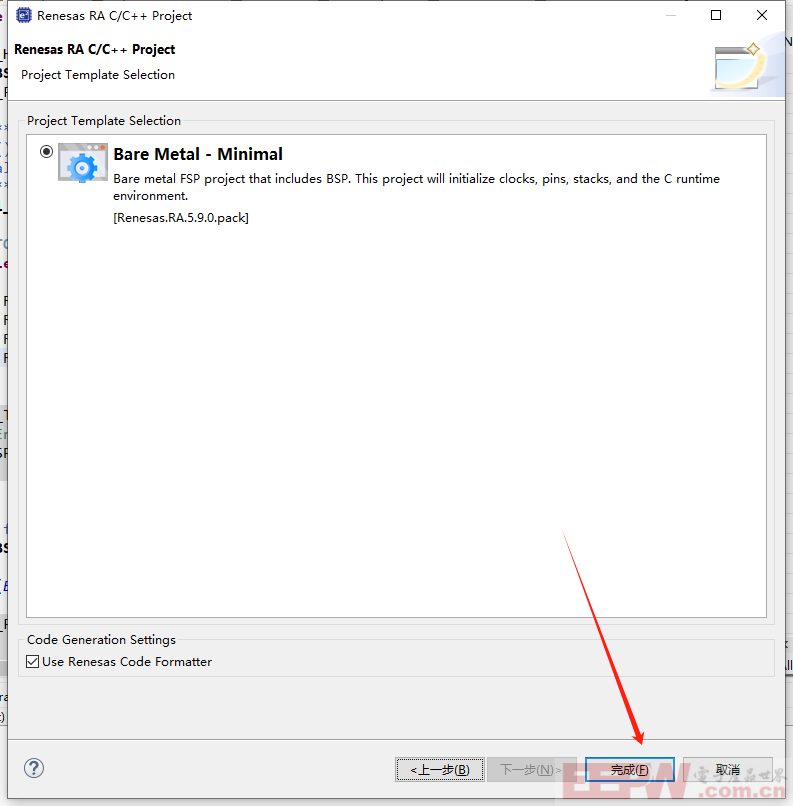

2.8　最后生成点击完成就可以。

三：代码编写：

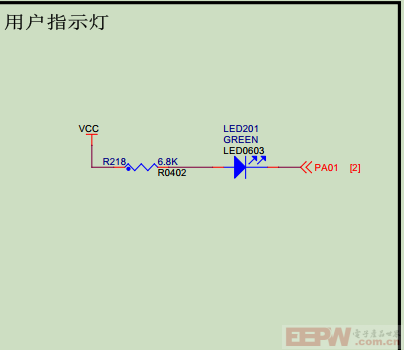

3.1 查看一下，开发板是否有可以直观看到的用户IO口。

这里我们只需要对PA01 接口，进行配置，编写代码进行控制即可。

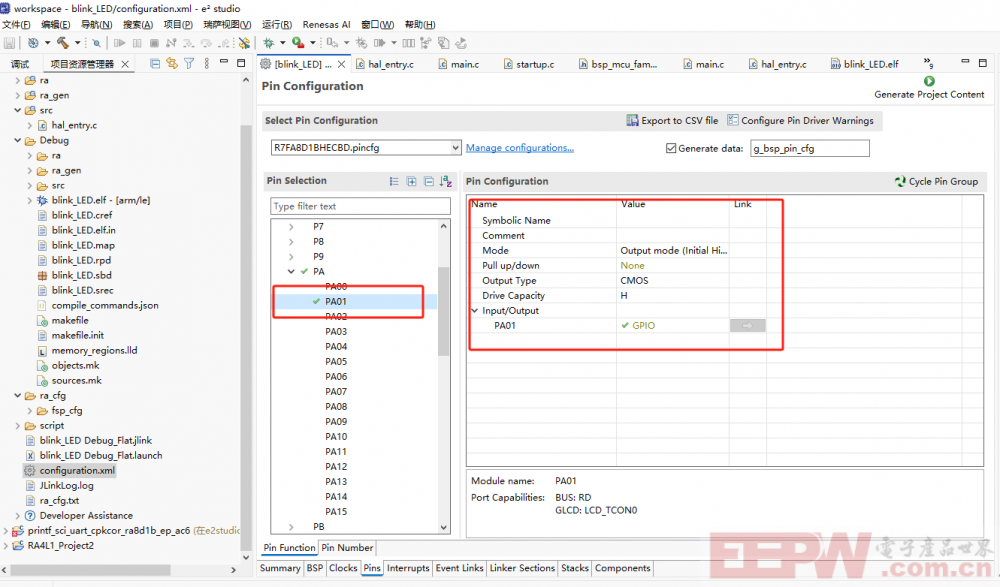

3.2 　FSP 的配置

点击生成代码按键；

3.3 　在生成的代码中，添加对LED引脚的配置过程：

void hal_entry(void)
{
/* TODO: add your own code here */
while(1)
{
R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_10_PIN_01, BSP_IO_LEVEL_HIGH);
R_BSP_SoftwareDelay (100, BSP_DELAY_UNITS_MILLISECONDS);
R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_10_PIN_01, BSP_IO_LEVEL_LOW);
R_BSP_SoftwareDelay (100, BSP_DELAY_UNITS_MILLISECONDS);
}

#if BSP_TZ_SECURE_BUILD
/* Enter non-secure code */
R_BSP_NonSecureEnter();
#endif
}

四：下载验证：

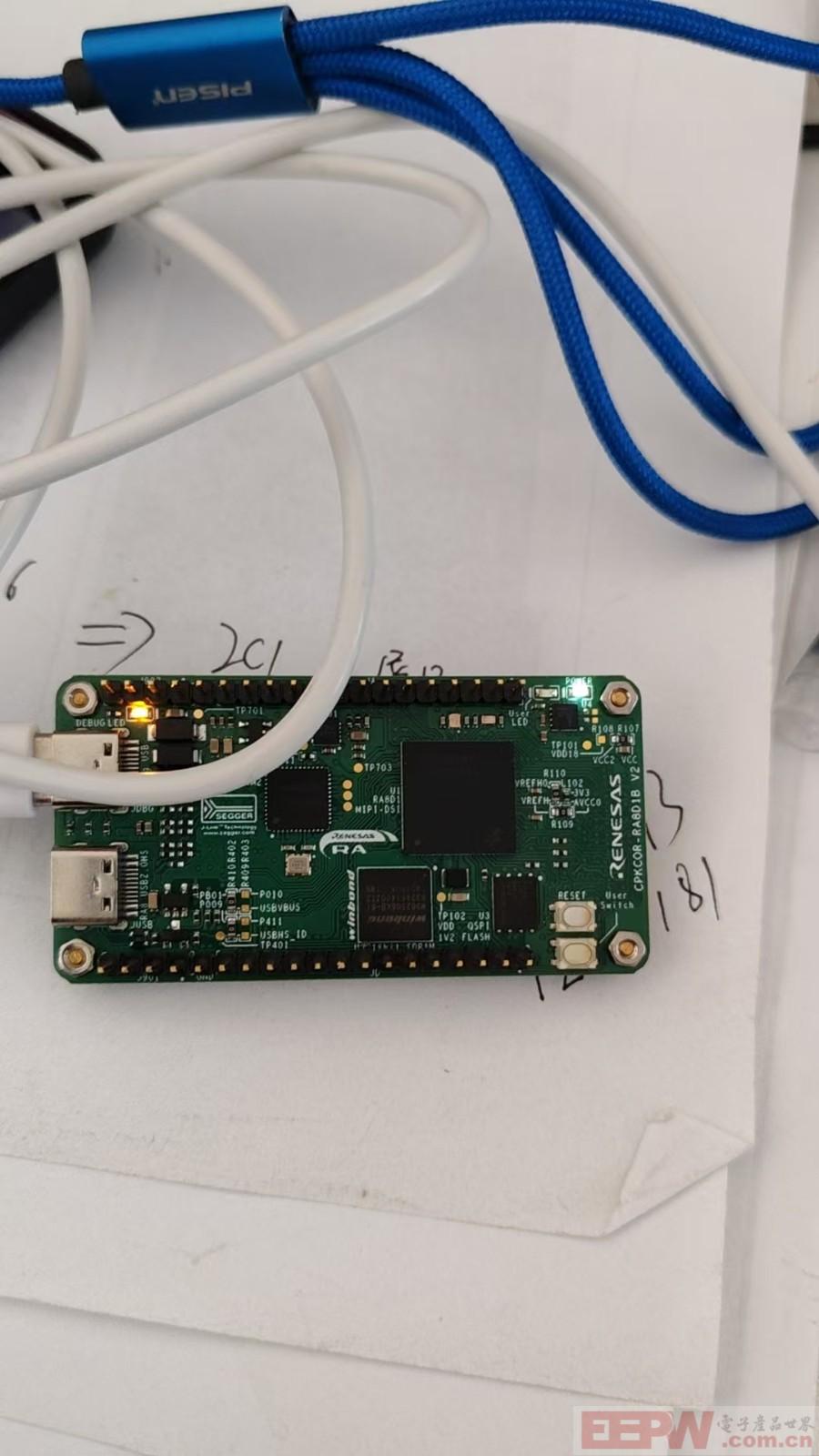

至此，新建瑞萨的工程介绍完毕，可以控制板载的LED灯。

01LED_blink.zip
