V 型开发过程详解

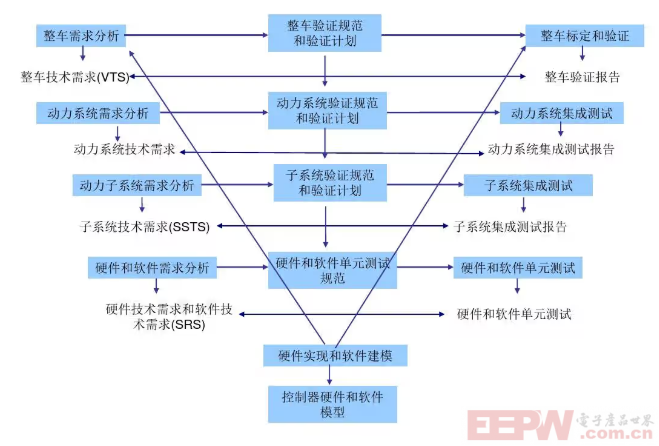

一、V 型开发模型的核心架构与理论基础

V 型开发模型作为系统工程领域的经典方法论，其本质是将抽象需求通过结构化流程转化为可验证的物理实现，因开发与验证环节呈对称 “V” 型分布而得名。在汽车电子领域，该模型以 ISO 26262 功能安全标准、ASPICE 软件开发流程等行业规范为支撑，通过 “左半设计 - 右半验证” 的闭环逻辑，确保电子模块从需求定义到量产交付的全周期可控。

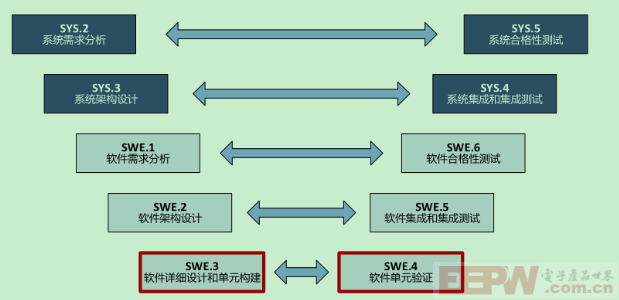

层级对应关系：左侧设计阶段（需求分析→顶层设计→细节设计）与右侧验证阶段（系统实施→单元测试→整合测试→设计验证）形成严格的映射关系，每个设计环节均有对应的验证节点；

迭代优化机制：引入循环设计理念，允许通过测试反馈对前期设计进行多轮修正，避免 “瀑布式开发” 的单向性缺陷；

跨学科协同框架：打破系统、硬件、软件、测试等团队的职能壁垒，通过标准化接口定义实现并行开发。

二、V 型开发模型的左侧流程：从需求到设计的解构

定义开发边界与技术基准

需求分析是 V 型模型的逻辑起点，需由系统工程师牵头，联合硬件、软件、测试等职能团队，对客户需求（整车厂技术规范）或内部需求（平台化设计要求）进行系统性拆解。该环节的核心工作包括：

需求分类与标准化

将原始需求转化为可量化的技术文件，常见分类包括：

硬件设计规范（HDS）：明确供电范围（ 12V±30%）、EMC 等级（CISPR 25 Class 5）、环境适应性（-40℃~125℃工作温度）等指标；

软件设计规范（SDS）：定义控制逻辑（电机 PWM 调速算法）、通信协议（CAN/LIN 总线数据帧格式）、诊断功能（UDS 协议支持）等要求；

测试验证规范（TVS）：制定功能测试用例（电源模块启动时间≤50ms）、可靠性测试标准（振动测试加速度≥50G）；

机械设计规范（MDS）：规定安装尺寸（PCB 板长 × 宽≤100mm×80mm）、防护等级（IP6K9K 防水防尘）等机械参数。

需求冲突管理

当多源需求存在矛盾时（高算力芯片与低功耗要求冲突），需通过 DFMEA（设计失效模式分析）评估风险等级，结合成本与性能优先级制定折中方案。

（二）顶层设计：构建系统级技术架构

基于需求分析结果，各职能团队开展全局性方案规划，形成跨领域的技术协同框架：

硬件顶层设计

芯片选型策略：根据功能需求初步确定核心器件，MCU 选型需权衡算力（DMIPS/MHz）、存储容量（Flash/RAM）、外设接口（ADC 通道数、PWM 频率）及成本（英飞凌 AURIX 系列 vs 恩智浦 S32K 系列）；

热分析建模：通过 ANSYS 等工具预估关键器件（功率 MOSFET）的功耗密度，规划散热路径（自然冷却 / 强制风冷），确保结温≤150℃安全阈值；

系统架构设计：绘制电子模块框图，定义信号流（传感器→ADC→MCU→驱动芯片→执行器）、电源树（主电源→LDO→DC-DC）及接口规范（连接器引脚定义、ESD 防护等级）。

软件顶层设计

采用分层架构（应用层→中间件→驱动层），汽车电子典型架构符合 AUTOSAR 标准，通过 MCAL（微控制器抽象层）隔离硬件差异；

定义任务调度机制（基于 OSEK 操作系统的抢占式多任务调度），分配各功能模块的 CPU 占用率（通信任务≤20%，控制任务≤50%）。

（三）细节设计：从架构到工程的落地

顶层设计完成后，进入工程实现的细节验证阶段，以硬件设计为例，该环节需完成：

原理图精细化设计

基于顶层架构绘制详细电路图，包含：

电源电路：反激式开关电源的变压器匝比计算、输出滤波电容 ESR 选型；

信号链电路：运算放大器的增益带宽积（GBP）匹配、RC 滤波网络的截止频率计算；

保护电路：TVS 管的钳位电压选择、保险丝的熔断电流标定。

设计可靠性评估

失效率分析：运用 FMEA 工具对元器件进行风险排序，电解电容（失效率 λ≥10 FIT）需优先选用车规级产品（NCC UTS 系列）；

最坏情况分析（WCA）：模拟极端工况下的电路参数漂移，电阻温度系数（±50ppm/℃）对分压精度的影响；

热应力分析：计算元器件实际工作温度与额定温度的比值（MOSFET 温升 ΔT=70℃，额定结温 Tj=175℃，则热应力 = 70/175=40%≤80% 安全阈值）。

三、V 型开发模型的右侧流程：从实现到验证的闭环

（一）系统实施：物理实体的工程实现

该阶段将设计文件转化为可测试的物理载体，涉及多领域并行作业：

硬件实施

PCB 设计：采用 Altium Designer 等工具完成 Layout，遵循汽车电子 PCB 设计规范（电源层与地层间距≤5mil、信号线特性阻抗控制 50±10%）；

元器件焊接：通过回流焊工艺（峰值温度 230±5℃）完成 SMT 贴片，车规级产品需满足 IPC-A-610 Class 3 标准。

软件实施

代码实现：基于 MATLAB/Simulink 模型自动生成 C 代码（dSPACE TargetLink 工具链），或手动编写底层驱动（GPIO 初始化、SPI 通信协议）；

代码静态分析：使用 Polyspace 等工具检测代码缺陷（数组越界、除零错误），确保 MISRA C 合规率≥95%。

（二）单元测试：模块级功能验证

针对单个部件或功能模块开展针对性测试，典型场景包括：

硬件单元测试

电源模块：测试输出电压纹波（≤50mVpp）、负载调整率（≤0.1%/A）、启动浪涌电流（≤额定电流 3 倍）；

信号调理电路：验证放大电路的增益精度（±1%）、滤波电路的截止频率偏差（±5%）。

软件单元测试

函数级测试：CAN 通信接收函数需验证不同 ID 报文的解析正确性、错误帧处理逻辑；

覆盖率测试：通过 LDRA 工具统计代码分支覆盖率（车规级要求≥90%）、条件覆盖率（≥75%）。

（三）整合测试：系统级功能联调

在单元测试通过后，开展跨模块的整合验证，核心包括：

软硬件联调

验证 MCU 控制逻辑与硬件驱动的协同性，电机控制模块需测试 PWM 占空比与电机转速的线性度（误差≤2%）；

模拟传感器输入（0~5V 电压信号），验证 ADC 采样精度与软件滤波算法的有效性。

通信协议测试

在 CAN 总线环境中，测试多节点通信的实时性（报文传输延迟≤1ms）、容错性（总线故障时的恢复机制），符合 ISO 11898 标准。

（四）设计验证：全场景可靠性评估

按整车厂标准对电子模块进行全面考核，涵盖：

环境适应性测试

温度循环：-40℃~125℃，1000 次循环，测试元器件焊点抗热疲劳能力；

湿度测试：85℃/85% RH 环境下持续 1000 小时，验证 PCB 三防漆（聚氨酯涂层）的防潮性能。

EMC 测试

辐射发射：在 30MHz~1GHz 频段内，确保辐射骚扰场强≤40dBμV/m（Class 5 标准）；

抗干扰测试：施加 ±25V 静电放电（ESD）、100V/m 射频电磁场，模块功能不得失效。

功能安全测试

针对 ISO 26262 ASIL-D 等级需求，验证安全机制有效性，看门狗电路的复位精度（超时响应≤10ms）、电源监控电路的欠压保护阈值（9V±0.5V）。

四、V 型开发模型的行业实践与优化策略

（一）模型调整与企业适配

不同车企与供应商会根据项目特点对 V 型模型进行定制化改造：

敏捷开发融合：在细节设计与单元测试环节引入迭代机制，采用 Scrum 框架将软件模块划分为多个 Sprint 周期，每个周期包含 “设计 - 编码 - 测试” 小闭环；

虚拟验证前置：通过 MATLAB/Simulink 搭建系统仿真模型，在顶层设计阶段完成控制算法的硬件在环（HIL）测试，减少物理样件迭代次数。

以上内容来自网络，供大家了解学习。
