实现汽车电路最坏情况分析的详细步骤

在汽车电子系统的开发中，汽车电路的性能与可靠性至关重要，直接关系到车辆的安全性和用户体验。进行最坏情况分析是确保汽车电路在各种极端条件下仍能稳定、可靠运行的关键步骤。

一、根据功能划分电路

在汽车电路设计的初期，依据功能规范将电路划分为不同的模块是基础且必要的。例如，将动力控制模块、车身控制模块、信息娱乐模块等区分开来。这一步骤不仅有助于设计团队理解电路的整体架构，更为后续的最坏情况分析搭建了清晰的框架。需要准备与最坏分析相关的原理图、电路结构框图以及输入/输出接口图，这些图纸要详细展示各个模块之间的连接关系和数据流向，比如动力控制模块与发动机传感器、执行器之间的信号交互。

二、确定分析内容

鉴于汽车电路功能多样、性能要求各异，必须针对每个电路确定具体的性能参数和重要元器件的分析内容。以动力控制模块为例，性能参数可能包括电压稳定性、响应时间等，重要元器件如微控制器、功率晶体管等。在确定分析内容的同时，要明确这些内容的可接受指标，如电压波动范围、响应时间上限等，以便在后续分析中进行对比和判断。

三、确认电路各种条件

汽车电路并非孤立存在，其性能受多种外部条件影响。

输入条件或负载：对于与输入/输出相关的模块，要明确外部输入条件和输出负载条件。例如，车身控制模块中，车窗升降开关的输入信号、车窗电机的负载电流等。

模块间传递参数：模块间存在相互依赖关系，其他模块的计算结果和限制可能对本模块产生影响。比如，动力控制模块的计算结果会影响到车身控制模块对车辆状态信息的判断。

温度和电压条件：电源电压和环境温度是关键因素。汽车电源电压在发动机启动、运行等不同状态下会有波动，环境温度则因车辆使用环境而异，需注意环境温度一般指电路表面的空气温度。

元器件清单：不同厂家的元器件参数可能不同，要确认元器件厂家及确切参数，如电容的容量、电阻的阻值等，确保分析准确。

四、确认元器件参数范围

基于厂家提供的测试数据，建立元器件的参数模型，明确其参数范围。例如，对于汽车上常用的MOSFET，要确定其导通电阻、栅极阈值电压等参数的范围，以便在后续分析中考虑元器件参数波动对电路性能的影响。

五、确认电路结构

同一个设计要求可能存在多种电路结构。在初始选择时，要进行粗略计算评估不同结构的优劣。例如，在动力控制模块的电源电路设计中，选择线性稳压电源还是开关稳压电源，需综合考虑效率、成本、电磁兼容性等因素。

六、建立电路分析模型

这是最坏情况分析的核心步骤。可采用直接计算方法（如节点电压法或网孔电流法）或程序仿真方法建立电路分析模型。通过模型，模拟电路在各种极端条件下的运行情况，如高温、低温、高电压、低电压等。

七、最坏分析、判断满足要求、元器件更改、电路结构更改与分析结束得出参数表

后续步骤与通用电路分析类似。将电路分析模型结果代入函数各参数最坏值组合，得出电路性能和元器件特性的最坏结果。根据定义内容和指标判断是否符合设计要求，若不符合，先尝试元器件替换，再考虑电路结构更改，最后整理参数结果列表，形成完整电路设计文档，为后续维护和升级提供便利。

总结：

实现最坏情况分析过程也包括一定的步骤,概括如下 ①根据功能划分电路:在转化功能规范进而得出原理图的过程中,已经对功能进行划分，这里需要细致地列出各个模块。与最坏分析相关的原理图、电路结构框图和输入/输出接口图都是需要准备的。 ②)确定分析内容:由于每个电路功能和性能并不相同,因此需要确定不同电路的性能参数和重要元器件的分析内容。需要注意的是,在确定内容的同时也需要确认分析内容的可接受指标。 ③确认电路各种条件:由于电路并不是独立存在的,因此需要确认以下的内容。》输人条件或负载:与输入/输出相关的模块,外部的输人条件和输出的负载条件必须给定。 模块间传递参数:模块并不是独立的,因此其他模块的计算结果和限制对本模块存在传递关系。 》确认温度和电压条件:电源电压和环境温度是首要确认的参数。注意:环境温度一般是指电路表面的空气温度而不是模块外部环境温度。》元器件清单:由于不同厂家的器件参数可能存在不同,因此需要确认元件的厂家与相应的确切的可以被保证的参数。 ④确认元器件参数范围:根据厂家提供的测试数据建立参数模型。

⑤确认电路结构:同一个设计要求可能存在不同的电路结构,因此需要确认电路的结构。需要注意的是:由于电路结构直接关系到设计的成败,因此在初始选择时,就必须完成粗略的计算。⑥建立电路分析模型:这是最坏情况分析的核心过程。如果采用直接计算方法,可采用节点电压法或网孔电流方法得出相应的计算方法;如果采用程序仿真的分析方法,画出电路图然后由计算机建立电路模型和计算规则。

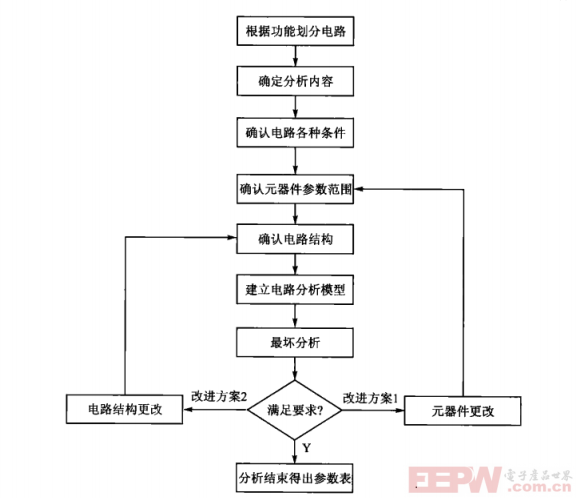

⑦最坏分析:根据电路分析模型的结果,代人函数的各个参数最坏值的组合,得出电路性能和元器件特性的最坏结果。 ⑧判断满足要求:根据定义的内容和指标,判断内部的电路参数在最坏情况下是否符合最初的设计要求。 ⑨元器件更改:如果无法接受最坏情况,首要的更改措施是元器件的替换。一般根据影响最大的参数去筛选可用的器件。 ⑩电路结构更改:在元器件更改无法满足的情况下,需要考虑电路结构是否合理。 分析结束得出参数表:将电路的参数结果整理完成后列表,以方便其他模块的调用。整个过程可以通过图的流程图梳理清楚。当然上述这些步骤,在实际的操作过程中有一部分是在一定简化条件下得到的。事实上,如果选用MATHCAD作为工具软件,则可以得到一个标准的电路分析文件格式,并且建立一套多文件之间的参数传递系统,这样保证了某些关键电路的修改,使其他电路模块产生变化时,不会因为缺乏关联性而被忽略。因此,整个计算方法的数据库系统是随着公司的成长和项目的积累慢慢完善的,整个文件系统会随着经验的增长逐渐完善。
