AiCube 生成驱动 OLED-12864代码，【SPI，SPI-DMA，I2C，I2C-DMA】
===4种 通信组合，一网打尽，使用AiCube生成基于Ai8051U的代码
大家可以轻松改到 STC8H8K64U / STC32G12K128 系列

1、认识 OLED-12864 显示屏（SPI+I2C，2种 通信模式）
下图是网络上比较常用的OLED-12864显示屏，通过电阻跳线选择是 SPI通信接口，还是 I2C通信接口



当需要使用SPI接口时，R1、R2、R8不焊，R3、R4焊4.7K电阻，如下图


当需要使用I2C接口时，R2、R3、R9不焊，R1、R4焊4.7K电阻，R8焊0欧电阻，如下图



2、OLED-12864屏接口
本帖的测试环境使用的是Ai8051U试验箱V1.2，试验箱上的OLED12864接口如下图所示：

此部分的接口电路图如下：


SPI使用的是：SS(P3.5), MOSI(P3.4), MISO(P3.3), SCLK(P3.2)这组切换
I2C使用的是：SCL(P3.2), SDA(P3.3)这组切换

试验箱上的OLED接口是8Pin，本帖使用的OLED是7Pin，靠左对齐将屏插到接口上即可，如下图：


3、使用AiCube生成SPI驱动框架
打开AiCube，新建Ai8051U-32Bit项目


3.1、在图形化I/O配置界面中选择SPI的P3口切换组

3.2、在图形化I/O配置界面对OLED相关的I/O模式做如下配置

3.3、在图形化I/O配置界面配置完成后，务必勾选相应的端口，如下图
（若不勾选，则AiCube不会生成相应的初始化代码）

3.4、如下图对SPI功能模块进行配置

3.5、完成上面的配置点击AiCube界面中的“创建Keil项目”按钮即可生成Keil项目框架及相应的代码


4、完善代码添加OLED驱动代码
4.1、添加OLED驱动代码和数据代码到项目中
打开AiCube自动生成的Keil项目，将OLED驱动代码"oled.c"和图片字库代码"tab.c"添加到项目中

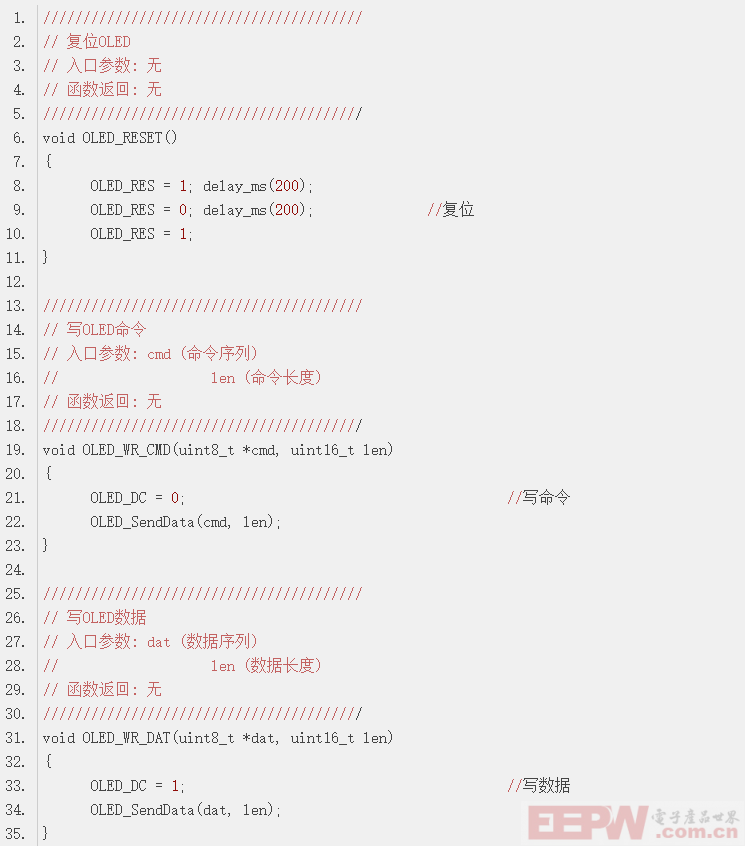

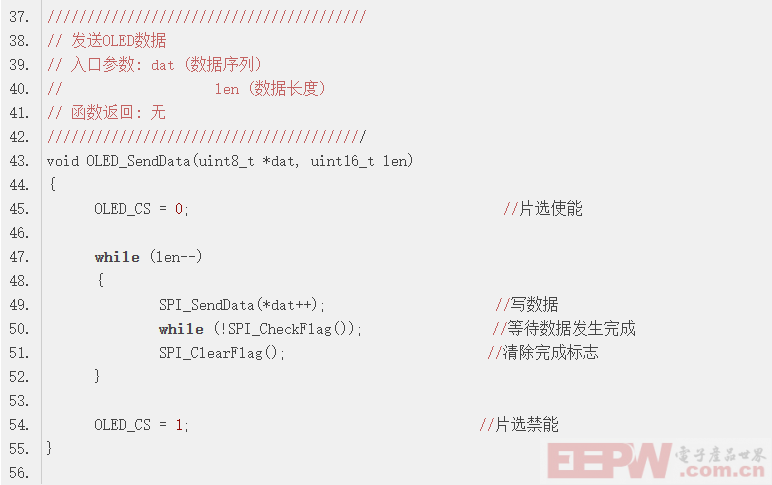

4.2、使用硬件SPI实现OLED的低层驱动代码（核心代码）

4.3、其它代码可参考附件中的代码完成
4.4、代码完成代码编写后，将编译生成的HEX文件下载到试验箱，即可看到效果

演示程序如下:OLED_SPI_Demo.rar

原帖：https://www.stcaimcu.com/thread-18574-1-1.html
