   我这边经常使用keil对arm架构的单片机进行开发，本次活动我也是使用该开发软件。对于STM32F411的底层驱动部分，我使用STM32cube MX软件进行配置，也是非常方便的，而且熟练的掌握HAL库的操作，开发软件很方便。

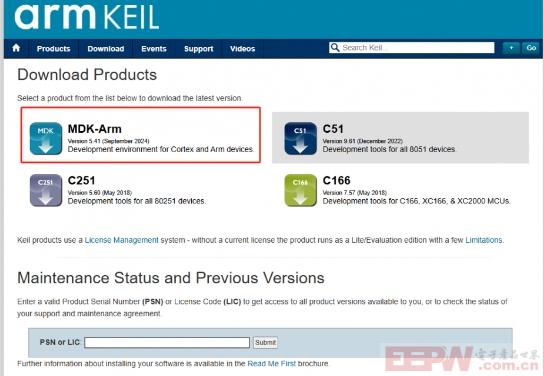

一：keil5 mdk的下载网址如下：

https://www.keil.com/download/product/

我们可以根据自己的需求进行下载。

下载之后，直接一键安装就可以，建议将其安装再C盘，默认安装就可以，这里就不做解释了。

最后，安装完成之后，由于keil5 mdk本身是需要收费的，但是个人学习使用的话，我们使用注册机进行注册就可以了。

二：STM32cube Mx软件的安装过程

STM32CubeMX作为一种图形化工具，可以用于配置任何STM32器件。这款简单易用的图形用户界面为Cortex-M内核生成初始化C代码，并为Cortex-A内核生成Linux器件树。

第一步包括选择与所需外设集匹配的意法半导体STM32微控制器、微处理器或开发平台，同时包括在特定开发平台上运行的示例。

对于微处理器，第二步允许配置GPIO和设置整个系统的时钟，并交互地将外设分配给Arm® Cortex®-M或Cortex®-A内核。特定实用工具（如DDR配置和微调）增强了STM32微处理器的易用性。对于Cortex®-M内核，配置包含了额外步骤，与微控制器的十分相似。

对于微控制器和微处理器Arm® Cortex®-M，第二步为通过引脚分配冲突处理器、时钟树设置助手、功耗计算器，以及用于配置外设（如GPIO或USART）和中间件栈（如USB或TCP/IP）的实用工具来配置各个必需的嵌入式软件。

借助增强型STM32Cube扩展包，可扩展默认软件和中间件栈。可直接通过STM32CubeMX中可用的专用包管理器，直接下载意法半导体或意法半导体合作伙伴提供的软件包，其他软件包可以从本地驱动器进行安装。

此外，STM32CubeMX中的独特实用程序STM32PackCreator可帮助开发人员构建自己的增强型STM32Cube扩展包。

最终，用户可以生成与所选配置匹配的软件包。这一步提供Arm® Cortex®-M初始化C代码（可随时用于多个开发环境），或面向Arm® Cortex®-A的部分Linux®设备树。

STM32CubeMX在STM32Cube中交付。

我们需要再STM32 的生态社区下载软件

连接如下

https://www.st.com.cn/zh/development-tools/stm32cubemx.html#st-get-software

三：STM32CubeProgrammer 软件的使用

STM32CubeProgrammer (STM32CubeProg) 是一款用于编程STM32产品的全功能多操作系统软件工具

它提供了一个易用高效的环境，通过调试接口（JTAG和SWD）和自举程序接口（UART、USB DFU、I2C、SPI和CAN）读取、写入及验证器件内存。

STM32CubeProgrammer的功能广泛，可以对STM32内部存储器（如Flash、RAM和OTP）以及外部存储器进行编程。

STM32CubeProgrammer还允许选择编程和上传、编程内容验证以及通过脚本自动编程。

STM32CubeProgrammer提供了GUI（图形用户界面）和CLI（命令行界面）版本。

四：程序的编写过程：

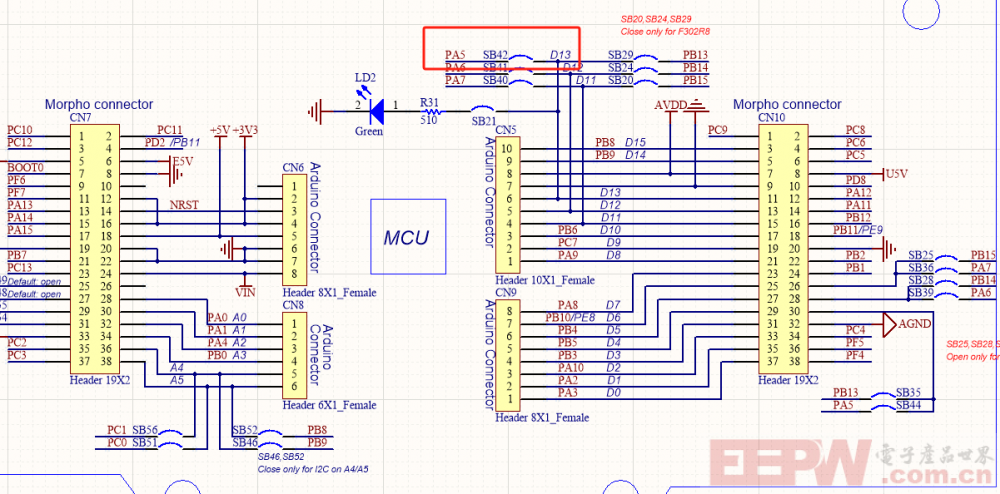

4.1 看下板载的LED引脚

使用STM32CUBEMX软件；总体来说官方提供的图形化配置工具，非常的好用。可以完成基本的芯片外设的配置，比如：GPIO的设置，硬件IIC配置，硬件的SPI配置，ADC、DAC、UART、TIM、PWM配置等等，总之你想要底层驱动部分，在这个软件上面自动生成。

4.2 STM32 cube MX 软件配置过程

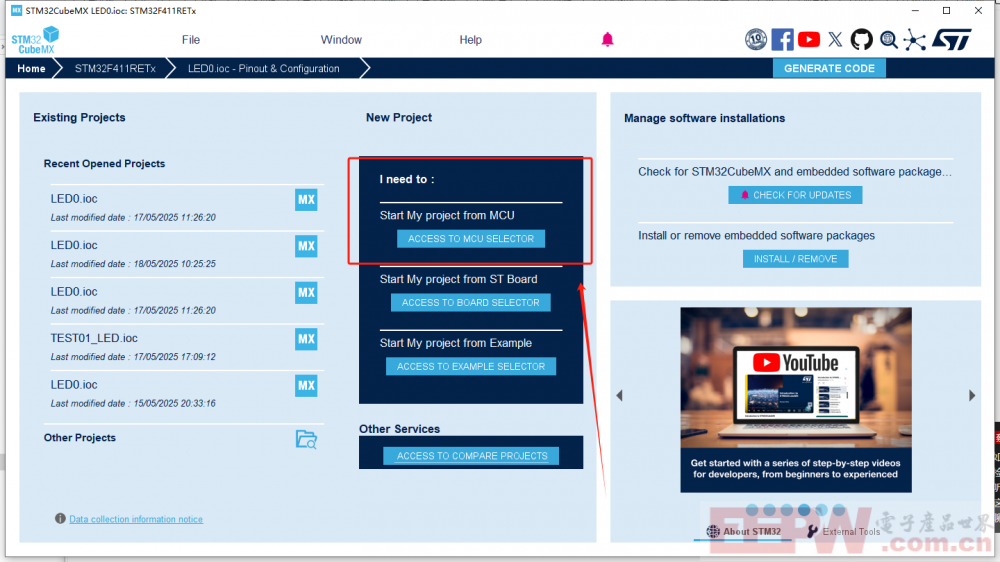

新建工程，选择STM32 型号

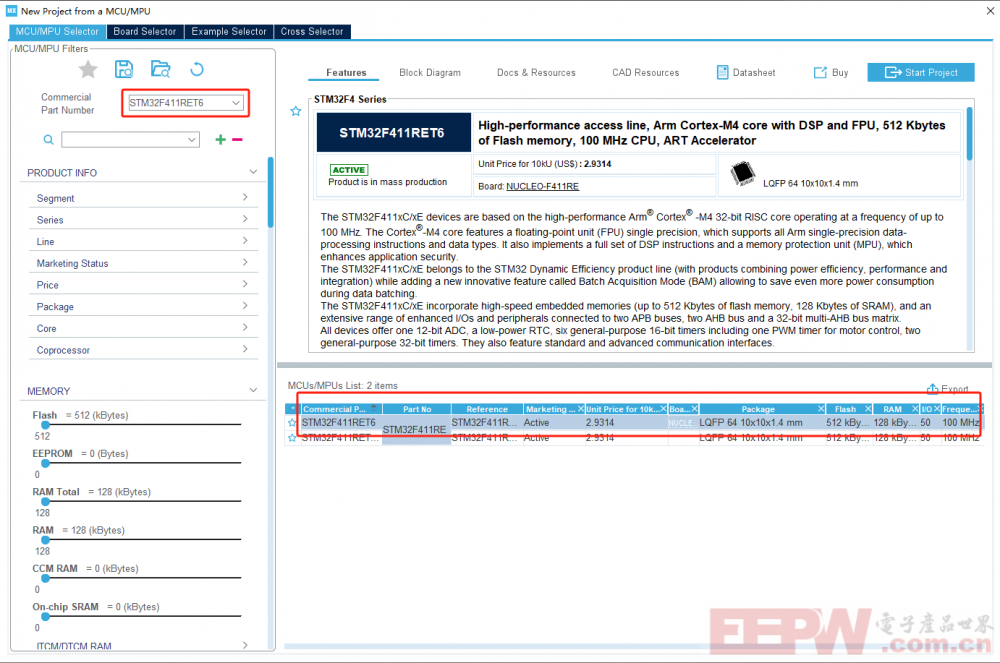

选择本次活动使用的开发板 STM32F411RE，

如上图所示：STM32 cube MX中会把所有的IO口引脚标识出来，而且除电源VCC，GND引脚，BOOT0引脚，复位引脚NRST外，所有的引脚都是灰色的，

我这边使用的时候，先打开芯片的调试接口，然后配置时钟来源为系统滴答定时器

下载了一次程序之后，不能进行二次下载了（不过也不用担心，用串口也是可以进行下载的），再者就是单片机的心脏－时钟树的配置了。

这里为了方便调节，把每个.c 和.H文件分开， 方便代码的编写：

五：调试代码：

在生成的代码中增加对LED灯引脚的操作程序，如下所示：

view plaincopy to clipboardprint?

int main(void)  {      /* USER CODE BEGIN 1 */      /* USER CODE END 1 */      /* MCU Configuration--------------------------------------------------------*/      /* Reset of all peripherals, Initializes the Flash interface and the Systick. */    HAL_Init();      /* USER CODE BEGIN Init */      /* USER CODE END Init */      /* Configure the system clock */    SystemClock_Config();      /* USER CODE BEGIN SysInit */      /* USER CODE END SysInit */      /* Initialize all configured peripherals */    MX_GPIO_Init();    /* USER CODE BEGIN 2 */      /* USER CODE END 2 */      /* Infinite loop */    /* USER CODE BEGIN WHILE */    while (1)    {      /* USER CODE END WHILE */        /* USER CODE BEGIN 3 */     HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_5);     HAL_Delay(500);    }    /* USER CODE END 3 */  }

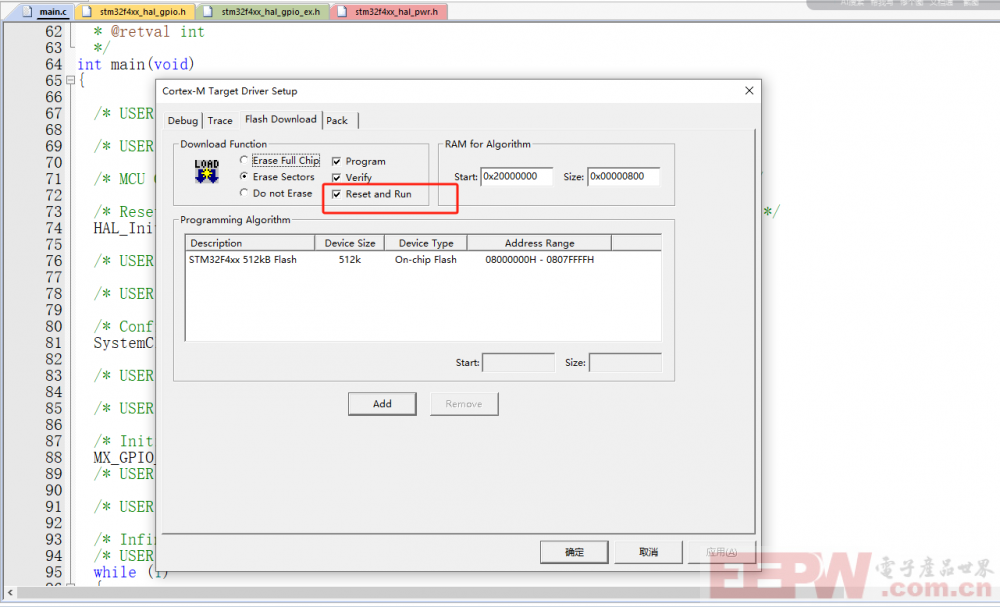

注意再下载界面，打开程序复位操作：

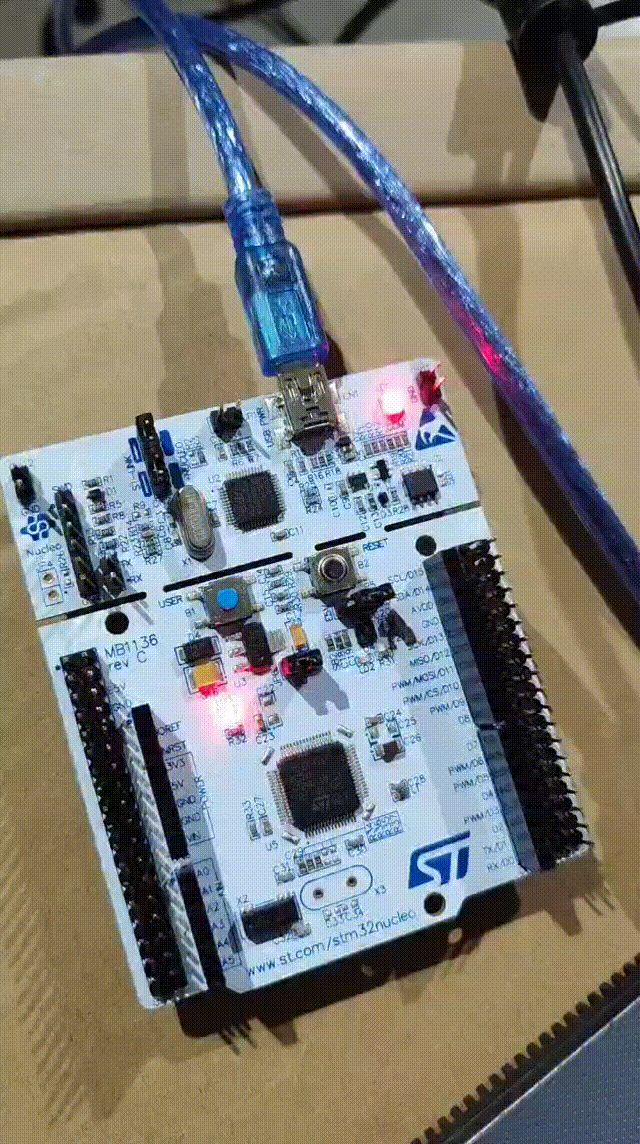

实物验证：

这个帖子主要是介绍STM32 cube 基本配置过程，使能调试接口，配置系统的滴答定时器，GPIO口的配置。

希望对初次使用cube MX 配置工程的铁子一点点的帮助。
