【EV76S68A试用】驱动OLED屏以及IIC发送指令注意事项

工程师
2025-07-05 09:33:32     打赏

【前言】

EV76S68A外设中非常重要的外设为IIC,他加载在SERCOM2中,使用MCC可以非常简单的配置他。这一篇我将分享如何使用。

【原理图】

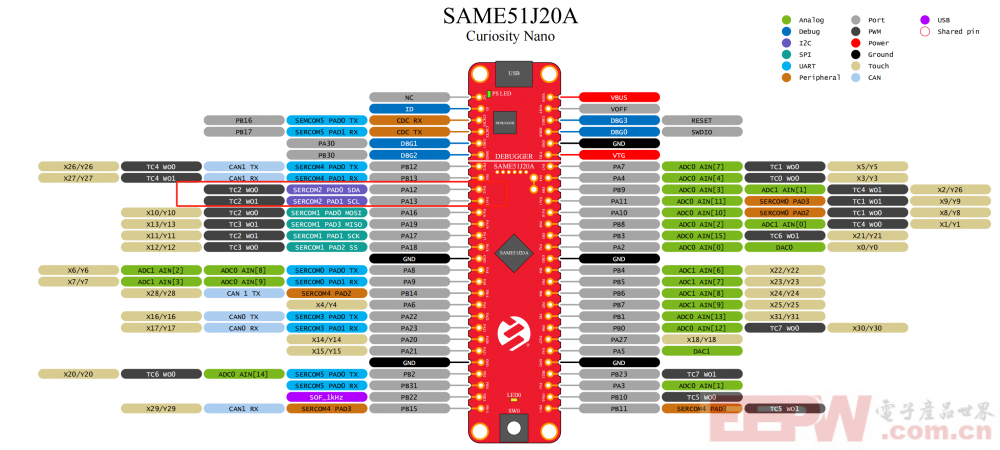

在官方的用户手册中,可以看只有SERCOM2可以配置为IIC:


PA12为IIC的SDA,PA13为IIC的SCL接口。

【MCC配置】

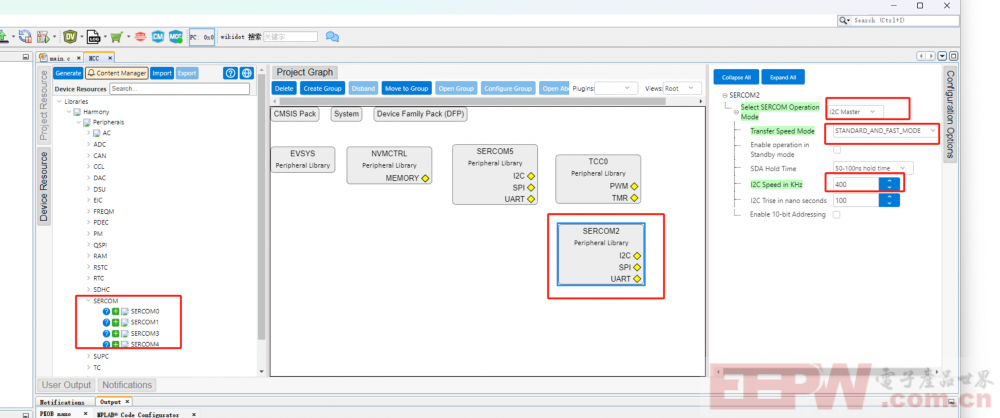

打开MCC添加SERCOM2到工程中,并配置其为Master,速度配置为400K


配置好后生成代码

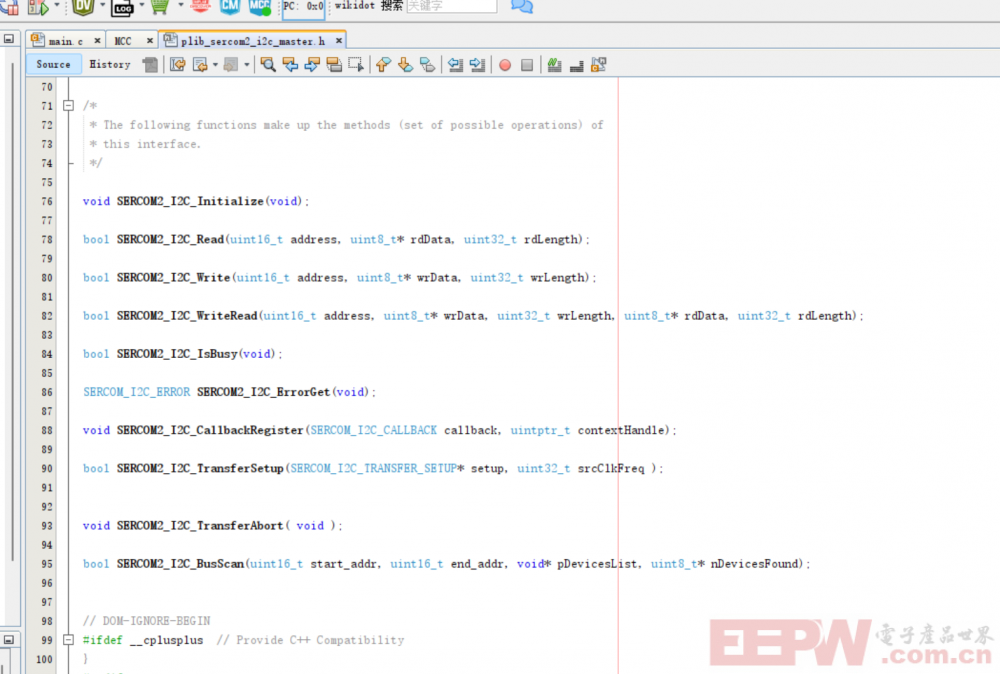

打开plib_sercom2_i2c_masters.h中可以看到有对I2C操作的所有功能函数。


我们在驱动OLED中,需要使用到的为SERCOM2_I2C_Initialize进行外设的初始化,以及Write就行了,通过源码可以看到我们需要传入的参数与输出的参数:

bool SERCOM2_I2C_Write(uint16_t address, uint8_t* wrData, uint32_t wrLength)
{
    return SERCOM2_I2C_XferSetup(address, wrData, wrLength, NULL, 0, false, false);
}

【移植OLED屏】

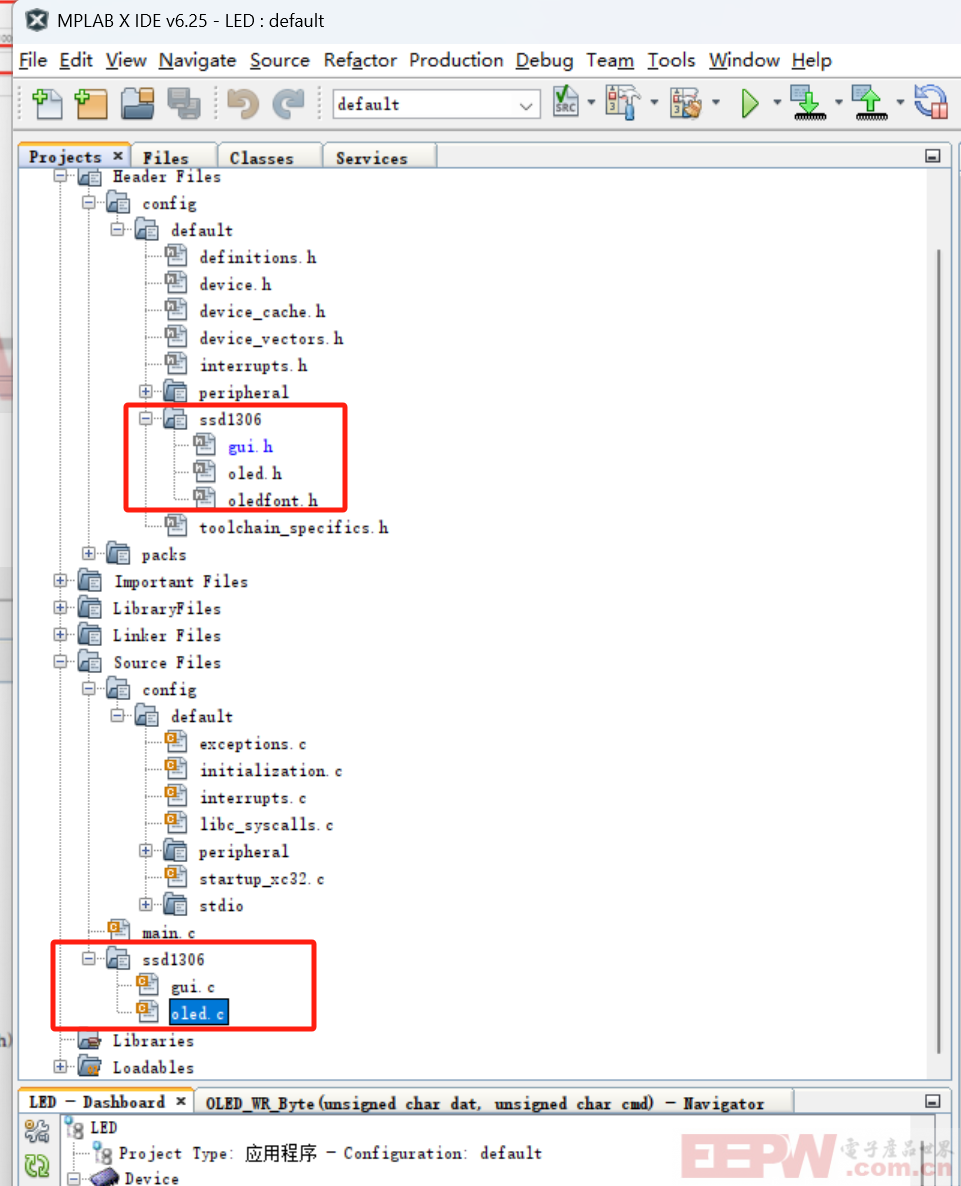

我找到ssd1306的驱动包,添加进工程中。


【添加测试程序】


【填坑】

我按照以上工程下载到开发板后,即发现没有按预期的效果点亮OLED,于是上逻辑分析仪查看,发现只发送了从机地址后,接着没有发剩余的数据。经过各种查找,最后在论坛中找到了一个同样现象的:

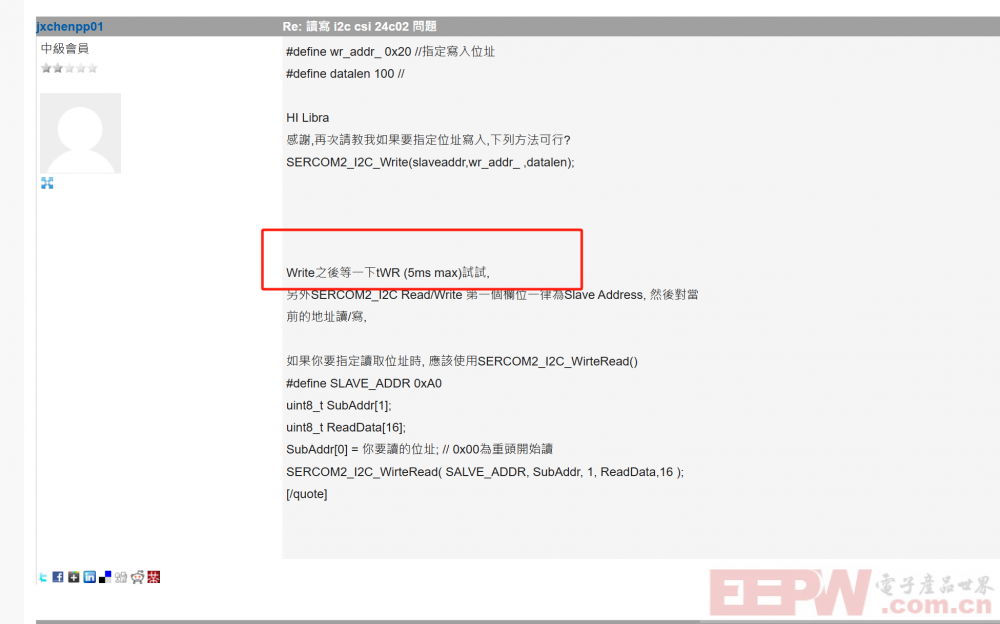

上面是有人提出在发送命令后需要延时一会。

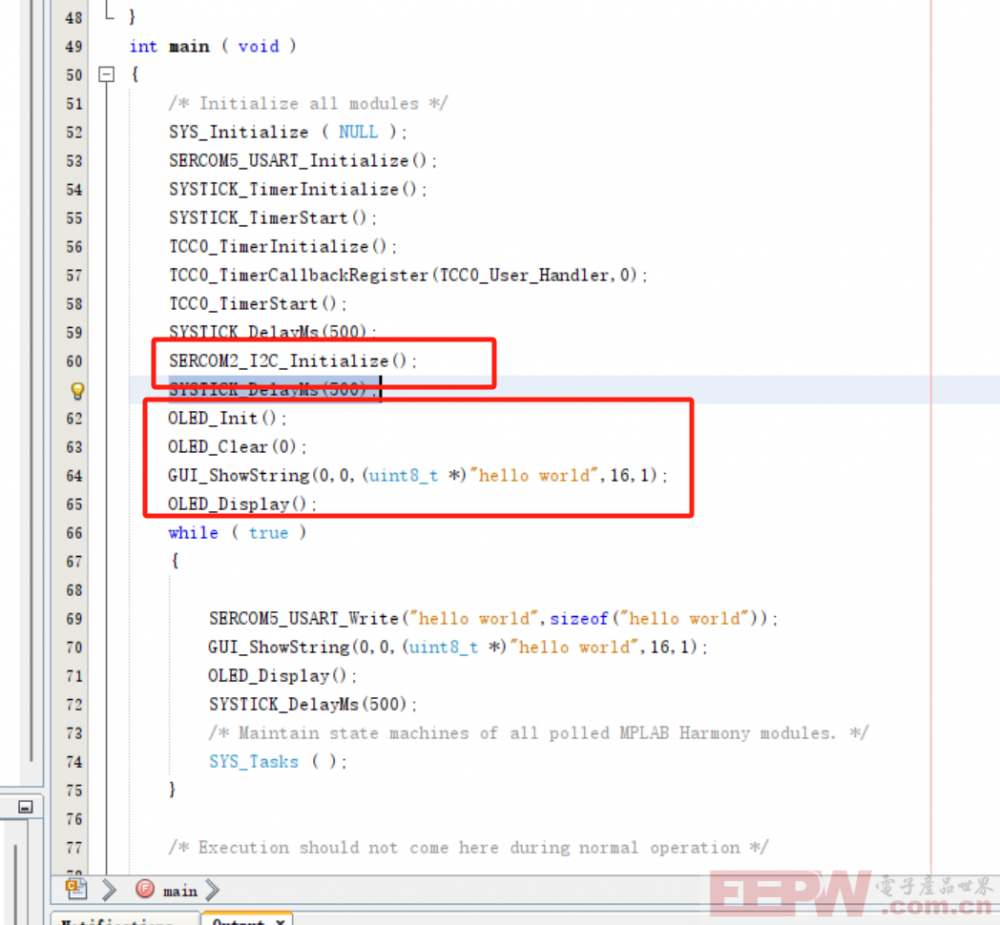

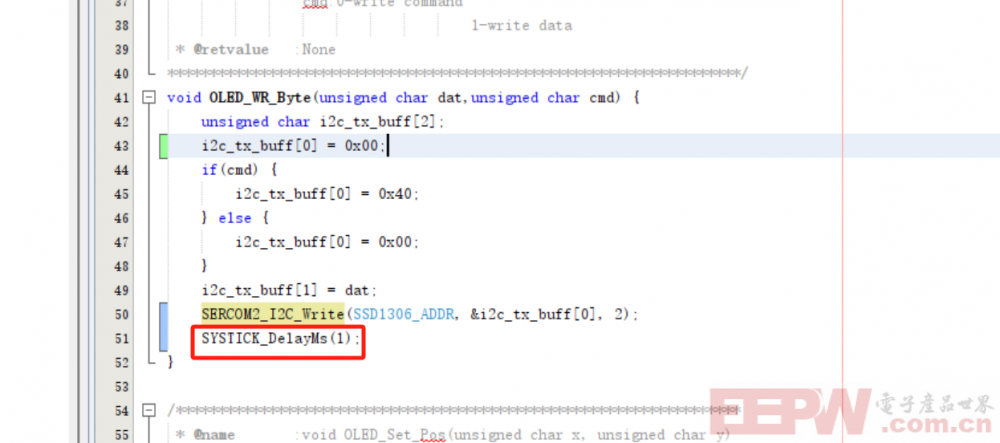

于是我修改程序如下:


然后居然可以了。

究其原因,是可能IIC发送需要一定的时间。

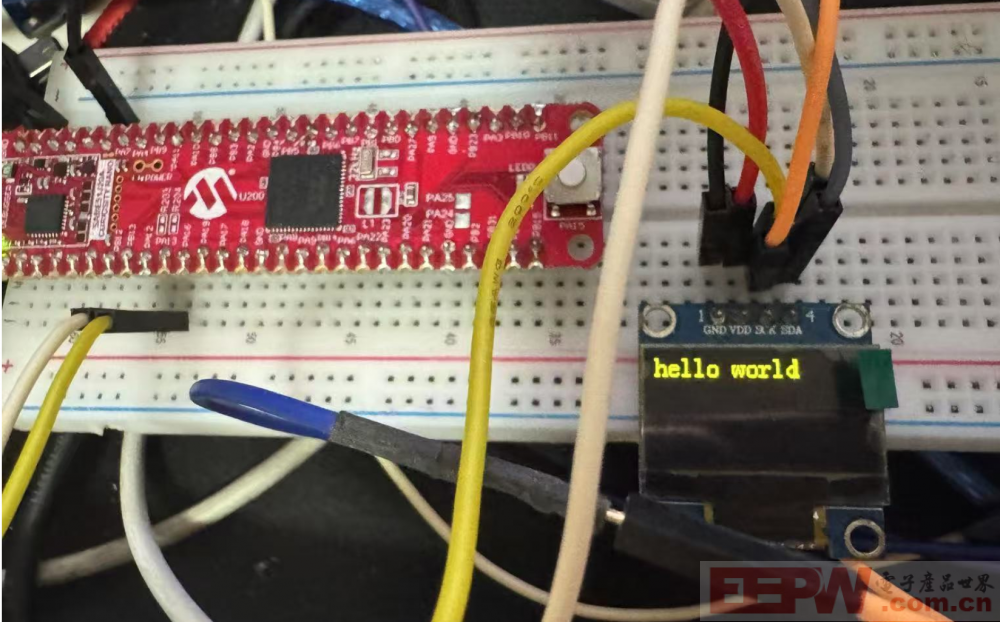

【实验效果】


【总结】

通过以上IIC的配置,ssd1306的代码移植,以及问题查找,终于驱动好了OLED屏。
