【简介】

SystemInit  函数是ARM-CMSIS 规范中定义的一个接口函数，对该函数的功能描述如下

/**************************************************************************************************/
/**
    \brief      Function to Initialize the system.
    \details
    Initializes the microcontroller system. Typically, this function configures the
                     oscillator (PLL) that is part of the microcontroller device. For systems
                     with a variable clock speed, it updates the variable \ref SystemCoreClock.
                     SystemInit is called from the file <b>startup<i>_device</i></b>.
*/
void SystemInit (void);

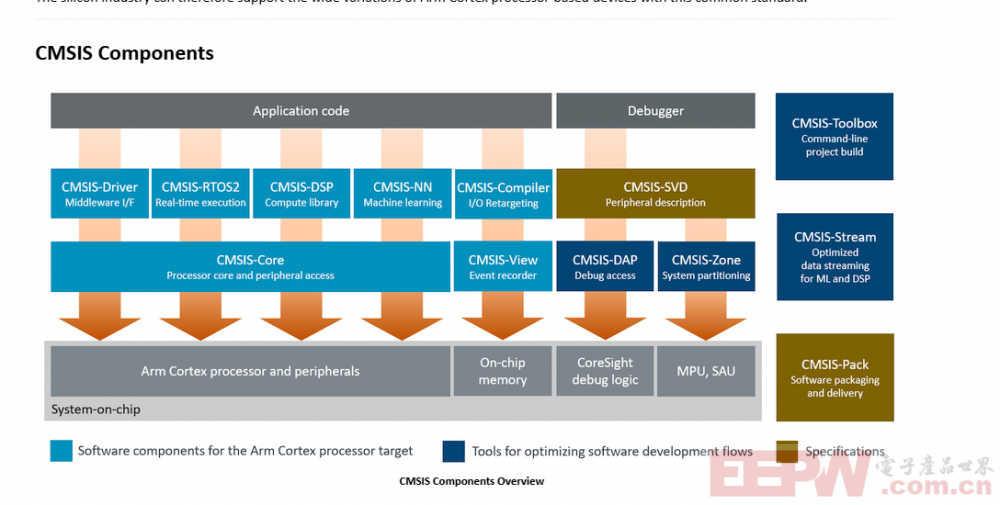

以下为CMSIS 的组件框图

通常在启动文件中调用该接口初始化系统，在K3 的启动文件中会调用该接口初始化。

以下是K314 RTD驱动中的SystemInit 函数的实现

/*================================================================================================*/
/*
 * system initialization : system clock, interrupt router ...
 */


void SystemInit(void)
{
    uint32 i;
    uint32 coreMask = 0UL;
    uint8 coreId = OsIf_GetCoreID();
#ifdef MPU_ENABLE
    uint8 index = 0U;
    uint8 regionNum = 0U;
#endif /* MPU_ENABLE */
    switch(coreId)
    {
        case CM7_0:
            coreMask = (1UL << MSCM_IRSPRC_M7_0_SHIFT);
            break;
        case CM7_1:
#ifdef S32K324
            coreMask = (1UL << MSCM_IRSPRC_M7_1_SHIFT);
#endif
            break;
        default:
            coreMask = 0UL;
            break;
    }

    /* Configure MSCM to enable/disable interrupts routing to Core processor */
    for (i = 0; i < MSCM_IRSPRC_COUNT; i++)
    {
        IP_MSCM->IRSPRC[i] |= coreMask;
    }
/**************************************************************************/
                      /* FPU ENABLE*/
/**************************************************************************/
#ifdef ENABLE_FPU
    /* Enable CP10 and CP11 coprocessors */
    S32_SCB->CPACR |= (S32_SCB_CPACR_CPx(10U, 3U) | S32_SCB_CPACR_CPx(11U, 3U));

    ASM_KEYWORD("dsb");
    ASM_KEYWORD("isb");
#endif /* ENABLE_FPU */
/**************************************************************************/
                      /* MPU ENABLE*/
/**************************************************************************/
#ifdef MPU_ENABLE
/**************************************************************************/
                      /* DEFAULT MEMORY ENABLE*/
/**************************************************************************/
    /* Init MPU table for memory layout*/
    /* Cover all memory on device as background set all memory as strong-order and no access*/
    rbar[0]=0x00000000UL;
    rasr[0]=0x1004003FUL;

    /* ITCM for cortex M7 if no set it as zero */
    rbar[1]=(uint32)__INT_ITCM_START;
    rasr[1]=0x0104001FUL;
    /*Program flash which would extract from linker symbol*/
    rbar[2]=(uint32)__ROM_CODE_START;
    rasr[2]=0x060B002BUL;

    /*Data flash which would extract from linker symbol*/
    rbar[3]=(uint32)__ROM_DATA_START;
    rasr[3]=0x16050023UL;  /* Device, Non-cache, Share */

    /*DTCM for cortex m7 if no set it as zero*/
    rbar[4]=(uint32)__INT_DTCM_START;
    rasr[4]=0x01040021UL;

    /*Ram unified section  + stack*/
#if !defined(S32K344) && !defined(S32K324)
    rbar[5]=(uint32)__INT_SRAM_START;
    rasr[5]=((uint32)0x030B0001UL)|(((uint32)__RAM_CACHEABLE_SIZE - 1) << 1);
#else
    rbar[5]=(uint32)__INT_SRAM_START;
    /*disable subregion 7-8*/
    rasr[5]=((uint32)0x030B0001UL)|(((uint32)__RAM_CACHEABLE_SIZE - 1) << 1)|(1<<15)|(1<<14);
#endif

    /*Ram non-cache section plus int result which is using for test report*/
    rbar[6]=(uint32)__RAM_NO_CACHEABLE_START;
    rasr[6]= ((uint32)0x130C0001UL)|(((uint32)__RAM_NO_CACHEABLE_SIZE - 1) << 1);

    /*Ram shareable section*/
    rbar[7]=(uint32)__RAM_SHAREABLE_START;
    rasr[7]=((uint32)0x130C0001UL)|(((uint32)__RAM_SHAREABLE_SIZE - 1) << 1);
    /* Additional configuration for peripheral device*/

    /*AIPS_0*/
    rbar[8]=0x40000000UL;
    rasr[8]=0x13050029UL;

    /*AIPS_1*/
    rbar[9]=0x40200000UL;
    rasr[9]=0x13050029UL;

    /*AIPS_2*/
    rbar[10]=0x40400000UL;
    rasr[10]=0x13050029UL;

    /*QSPI Rx*/
    rbar[11]=0x67000000UL;
    rasr[11]=0x13050013UL;

    /*QSPI AHB*/
    rbar[12]=0x68000000UL;
    rasr[12]=0x030B0035UL;

    /*QSPI AHB*/
    rbar[13]=0xE0000000UL;
    rasr[13]=0x13040027UL;

    ASM_KEYWORD("dsb");
    ASM_KEYWORD("isb");

    /*Checking if cache is enable before*/
    if (((((uint32)1U << (uint32)17U) & S32_SCB->CCR) != (uint32)0) || ((((uint32)1U << (uint32)16U) & S32_SCB->CCR) != (uint32)0))
    {
 /*synchronize cache before update mpu */
        sys_m7_cache_clean();
        sys_m7_cache_disable();
    }
    /* Set default memory regions */
    for (index = 0U; index < 15; index++)
    {
        if ((rasr[index]&(uint32)0x1) == (uint32)0x1)
        {
            S32_MPU->RNR  = regionNum;
            S32_MPU->RBAR = rbar[index];
            S32_MPU->RASR = rasr[index];
            regionNum++;
        }
    }

    /* Enable MPU */
    S32_MPU->CTRL |= S32_MPU_CTRL_ENABLE_MASK;

    ASM_KEYWORD("dsb");
    ASM_KEYWORD("isb");

#endif /* MPU_ENABLE */
/**************************************************************************/
            /* ENABLE CACHE */
/**************************************************************************/
#if defined(D_CACHE_ENABLE) || defined(I_CACHE_ENABLE)
    sys_m7_cache_init();
#endif /*defined(D_CACHE_ENABLE) || defined(I_CACHE_ENABLE)*/
}

【Step1】共享外设中断配置

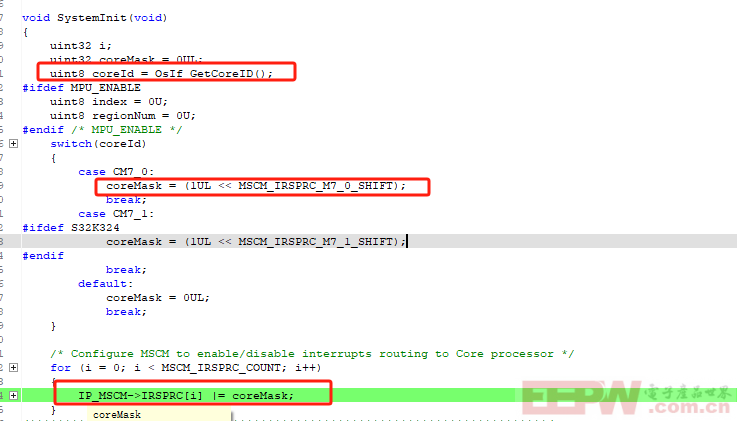

该函数首先获取coreid 根据cioreid 来配置MSCM的IPSPRC 寄存器开启中断路由到core

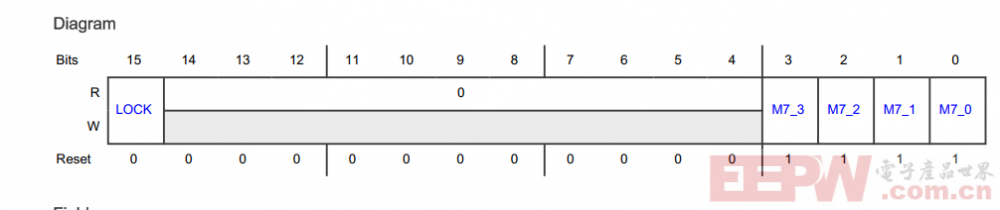

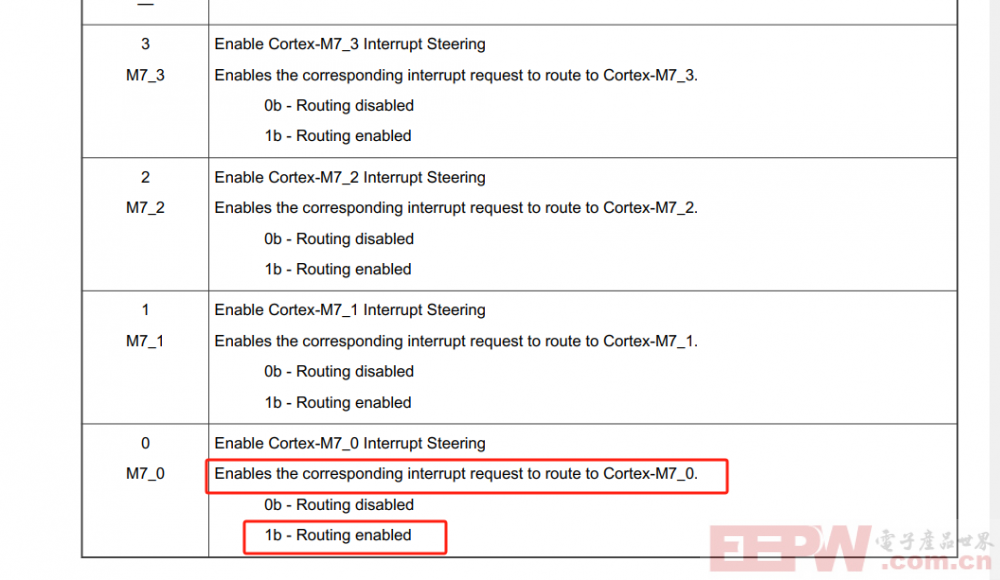

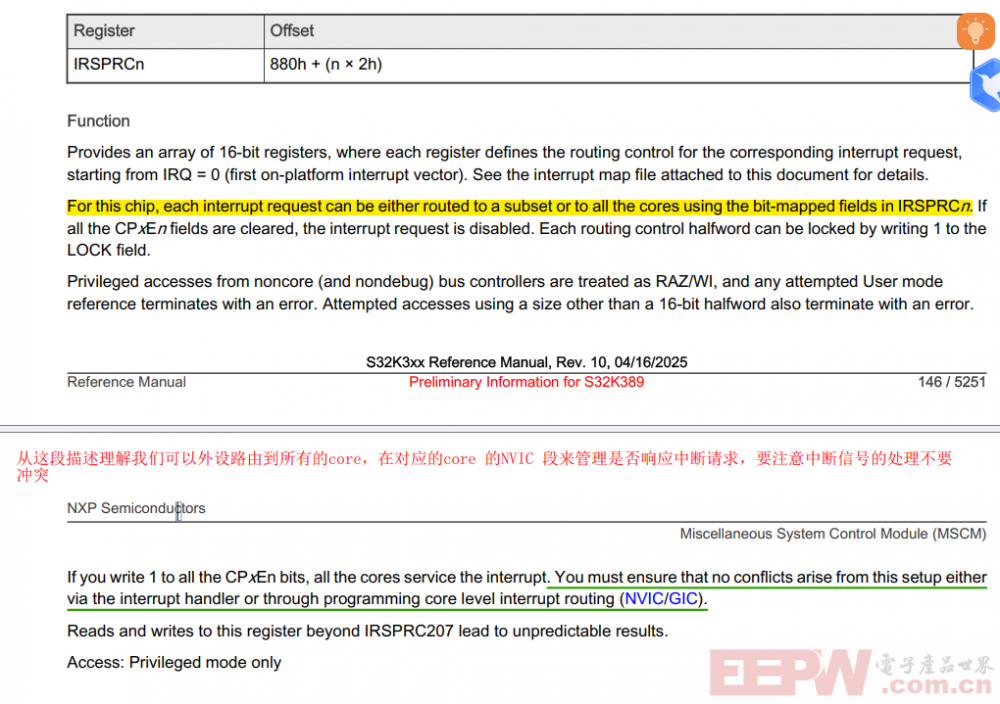

对应寄存器描述如下，从描述看可已经配置中断是否路由到对应的core,实现中断的分发管理配置实现共享外设中断

【Step2 配置FPU】

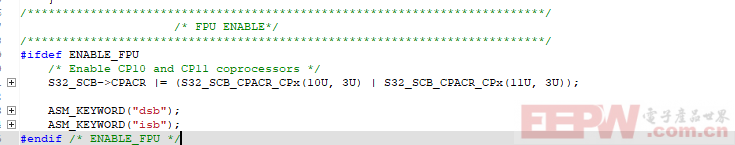

配置core 内部的CP10 CP11 协处理器开启FPU 功能

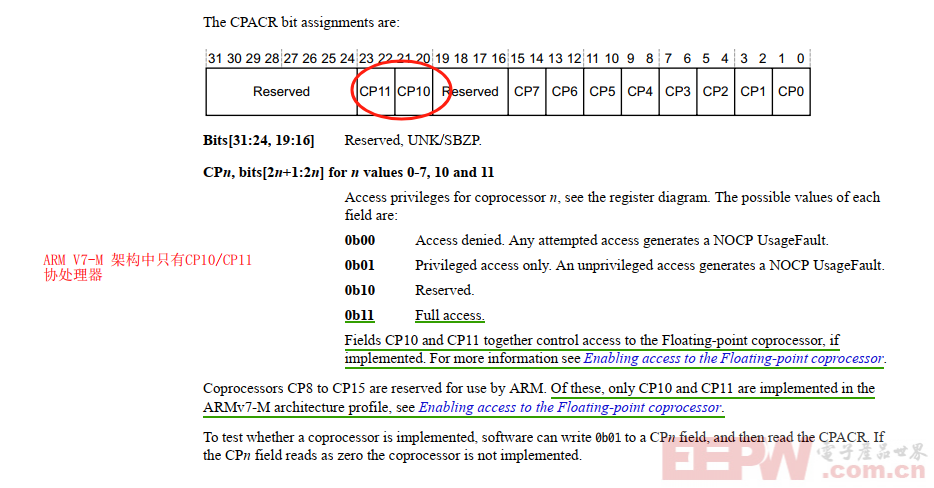

CPACR（Coprocessor Access Control Register） 寄存器在ARMV7-M 手册中描述如下

【Step3 MPU 配置】

为了确保MPU配置被正确的写入，需要根据cache 的使能情况先关闭CACHE 在进行MPU 的配置，MPU 的配置在此贴中介绍

【S32K3】MPU 配置代码解析

【Step4 Cache 配置】

初始化好CACHE资源后，就需要根据CACHE 编译开快的配置来决定是否开启CACHE，CACHE 的配置代码的说明在在此帖中介绍

【S32K3】Cache 接口代码解析

从上述 S32K3 的SystemInit  函数配置流程看，S32K3 并没有严格的按照CMSIS的规范初始化时钟配置,时钟配置在进入Main 函数后在统一的进行时钟配置。
