首先我们先根据原理图来找到我们的RGB的位置：

https://www.analog.com/media/en/technical-documentation/eval-board-schematic/max78000-fthr-schematic.pdf

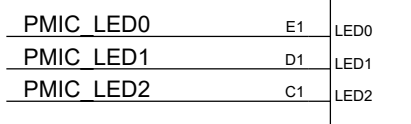

这里是原理图，我们可以发现原理图其中的位置。

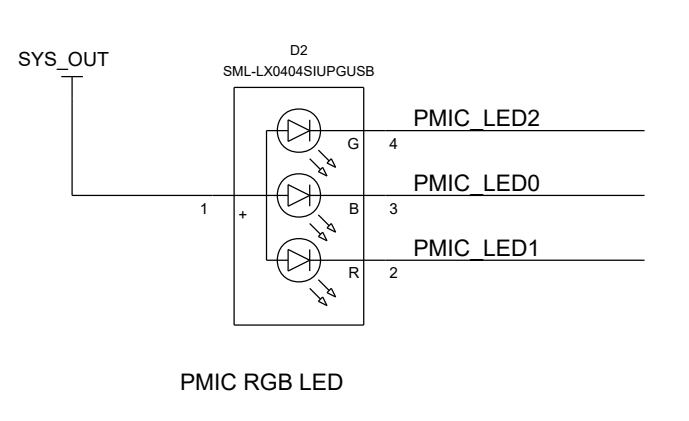

我们可以看到RGB是通过三个LED灯来控制的，通过GBR的三原色，就可以实现LED的颜色的显示，最后在显示的时候混合一下，就能实现RGB实现任意颜色。

通过开发板对应的引脚来定义我们的设备的初始化引脚做准备。

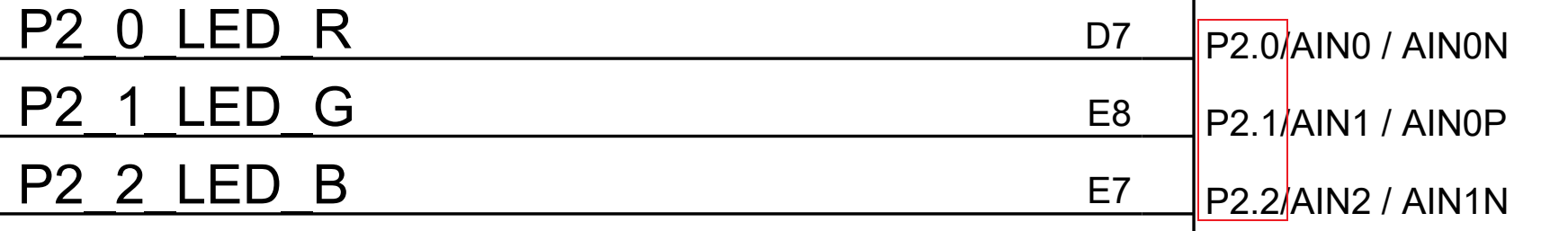

其中的引脚我们定义到P20，P21，P22

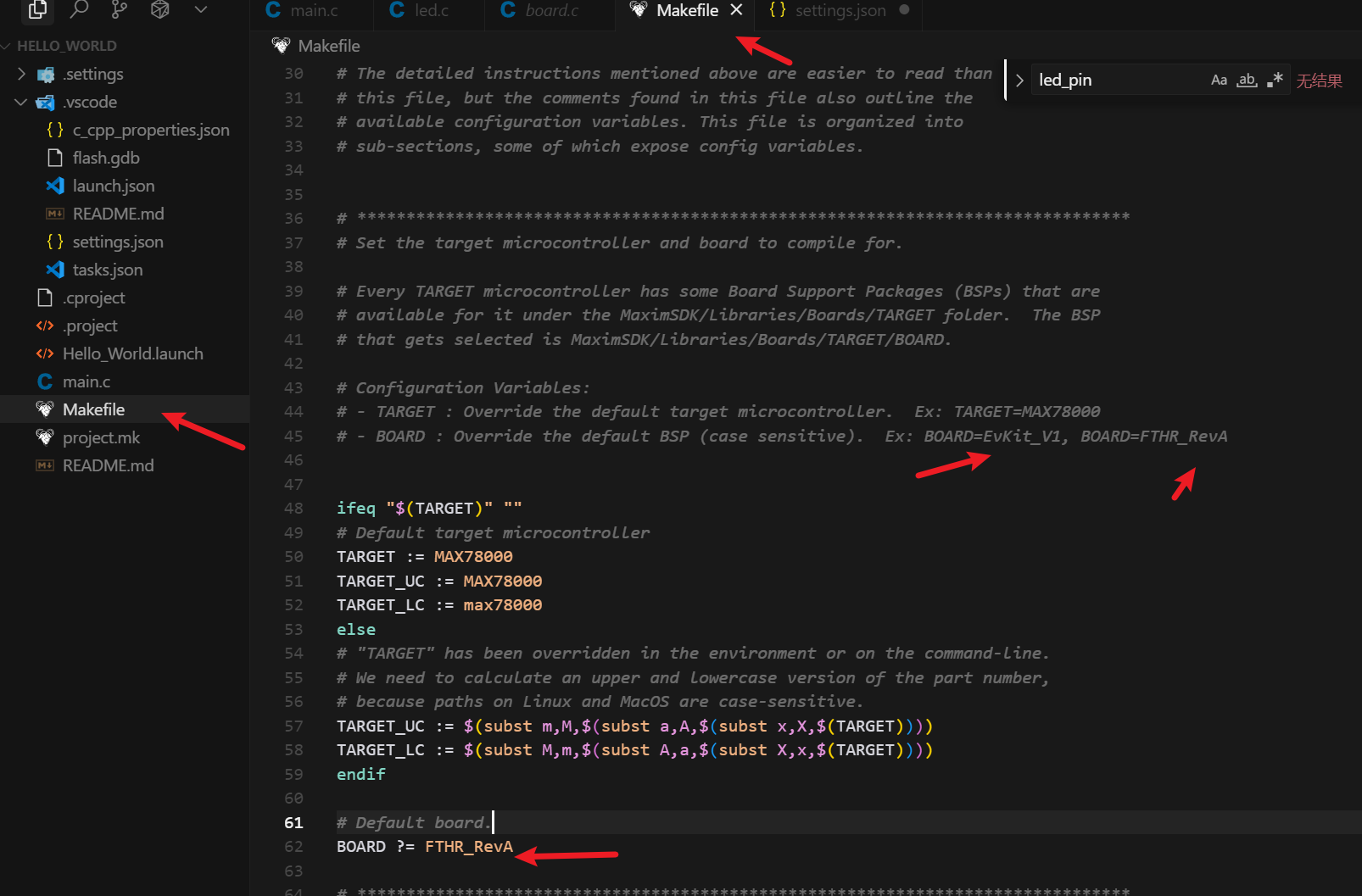

首先根据箭头标注的地方

我们可以发现其中板卡默认值是EvKit_V1，我们需要修改一下，符合我们板卡的配置。

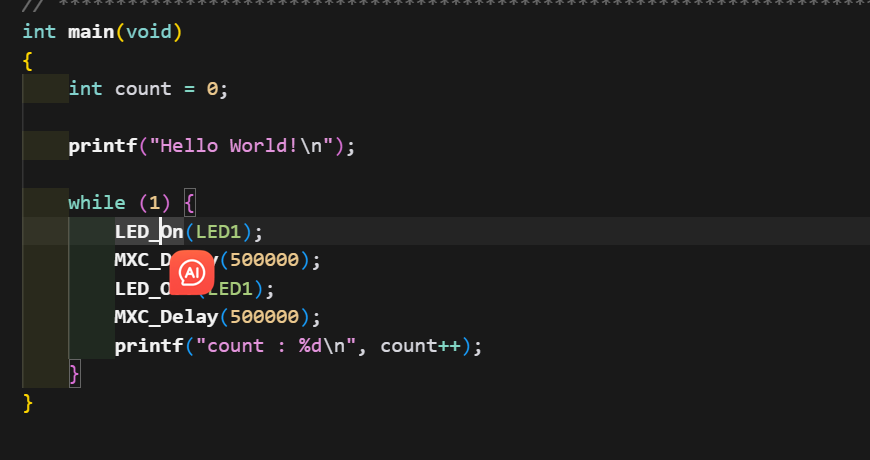

在main循环中有初始化LED的操作，我们进去其中的led定义查看一下

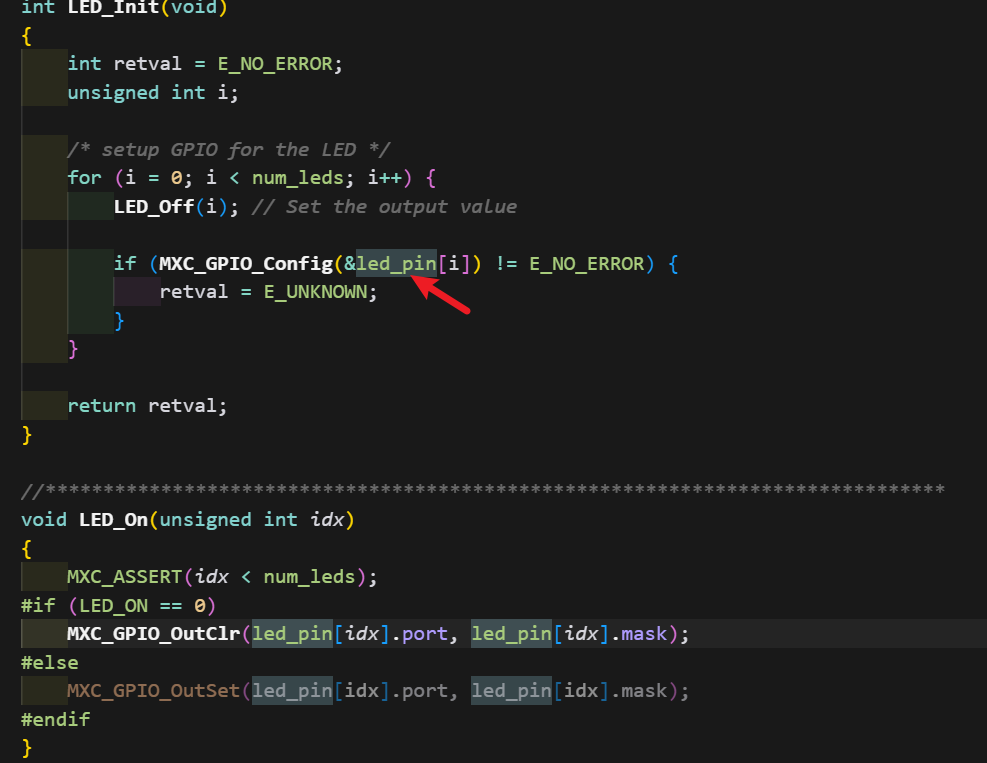

这里我们可以知道其中通过结构体对其中LED的赋值，我们就进去深入了解一下，其中LED的初始化是怎么样的结构体

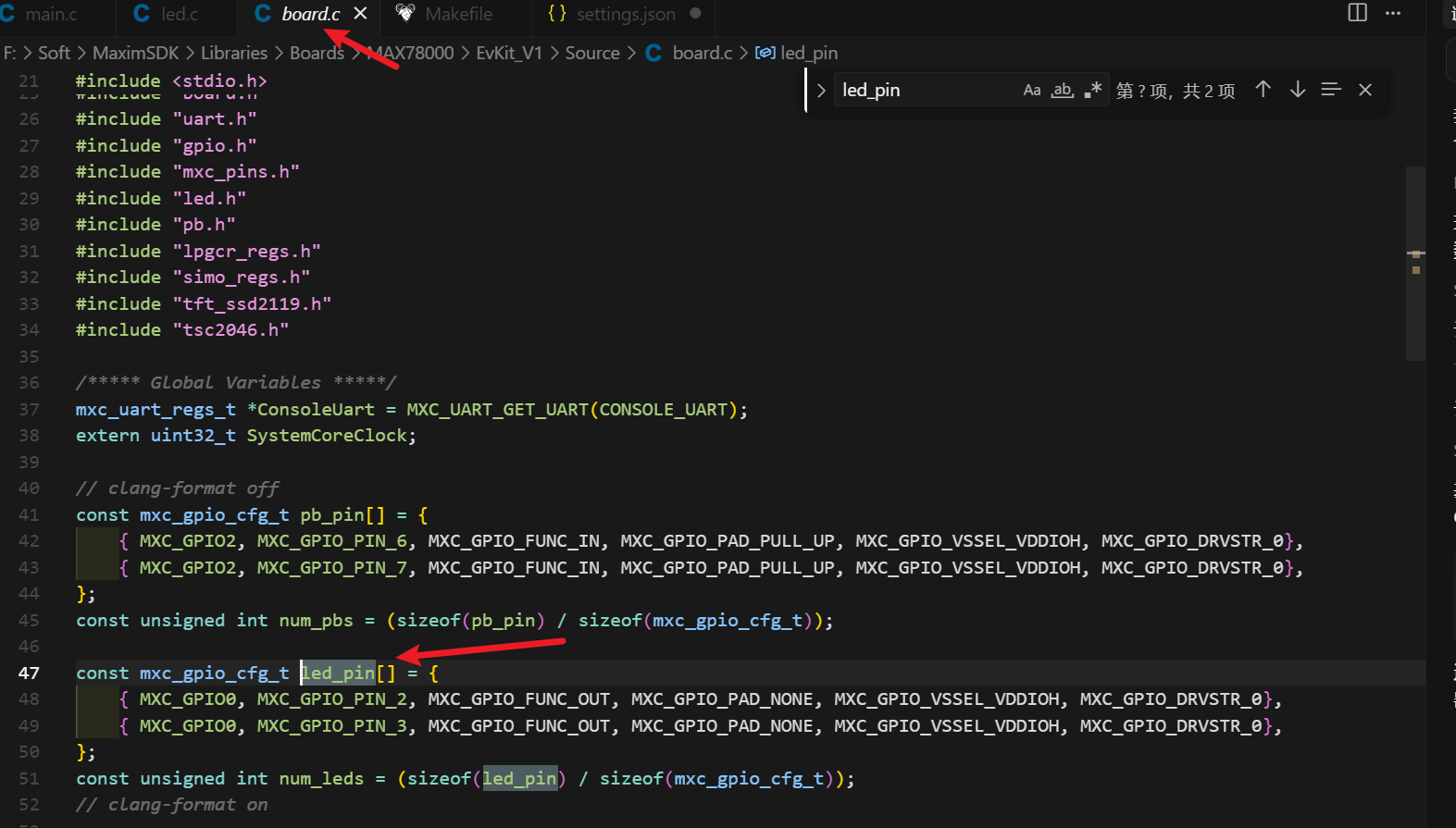

我们进入到其中结构体的参数，发现其中有首先一个led的结构体的数组

将其中的端口修改我们的RGB数组。

    { MXC_GPIO2, MXC_GPIO_PIN_0, MXC_GPIO_FUNC_OUT, MXC_GPIO_PAD_NONE, MXC_GPIO_VSSEL_VDDIOH, MXC_GPIO_DRVSTR_0},
    { MXC_GPIO2, MXC_GPIO_PIN_1, MXC_GPIO_FUNC_OUT, MXC_GPIO_PAD_NONE, MXC_GPIO_VSSEL_VDDIOH, MXC_GPIO_DRVSTR_0},
    { MXC_GPIO2, MXC_GPIO_PIN_2, MXC_GPIO_FUNC_OUT, MXC_GPIO_PAD_NONE, MXC_GPIO_VSSEL_VDDIOH, MXC_GPIO_DRVSTR_0},

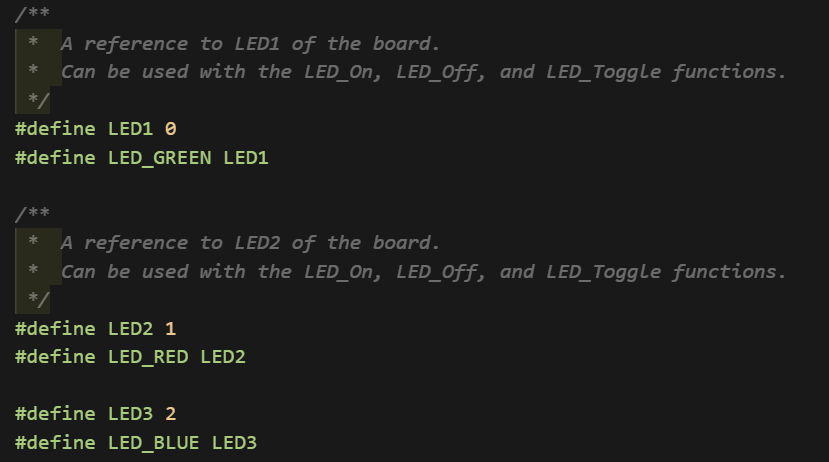

这里的LED的定义只有G和R，我们再添加一个B

最后再将我们主程序修改一下

int main(void)
{
    int count = 0;

    printf("Hello World!\n");

    while (1) {
        LED_On(LED1);
        MXC_Delay(500000);
        LED_Off(LED1);
        MXC_Delay(500000);
        LED_On(LED2);
        MXC_Delay(500000);
        LED_Off(LED2);
        MXC_Delay(500000);
        LED_On(LED3);
        MXC_Delay(500000);
        LED_Off(LED3);
        MXC_Delay(500000);
        printf("count : %d\n", count++);
    }
}

其中的板卡的RGB就在三种颜色闪烁
