（1）项目介绍

本项目旨在利用 Teensy 4.0 强大的 Cortex-M7 内核（600MHz）及其硬件 DSP 指令集，打造一款具备“工业级刷新率”和“极客美学”的桌面音频可视化终端。系统通过高性能数字麦克风采集音频，进行实时 1024 点 FFT 变换，并将结果同步输出至高分辨率 TFT 屏幕及 144 灯/米的高密灯带。

（2）硬件介绍

• 核心板：Teensy 4.0

• 拥有 600MHz 主频的 Cortex-M7 内核，是目前性能最强悍的 MCU 之一，能够轻松处理复杂的音频 DSP 运算。

• 音频采集：INMP441 数字麦克风

• 通过 I2S 数字总线传输，相比模拟麦克风，具备极高的信噪比和抗干扰能力。

• 视觉输出：ST7789 TFT 屏幕 (240x135)

• 高主频 SPI 接口，支持极速刷新。

• 氛围渲染：WS2812B 高密灯带 (144 LED/m)

• 实现现实空间与数字信号的同步律动。

• 交互控制：DFRobot Gravity 数字大按钮 (黄色)

• 提供硬核的操作手感，用于一键切换四种视觉主题。

（3）整体设计思路/功能效果整体思路

系统采用“双重律动”设计，屏幕负责精密的数据展示，灯带负责空间的氛围渲染。通过对数映射算法，将 1024 点 FFT 数据转换为符合人耳感知的 16 段均衡器数据。

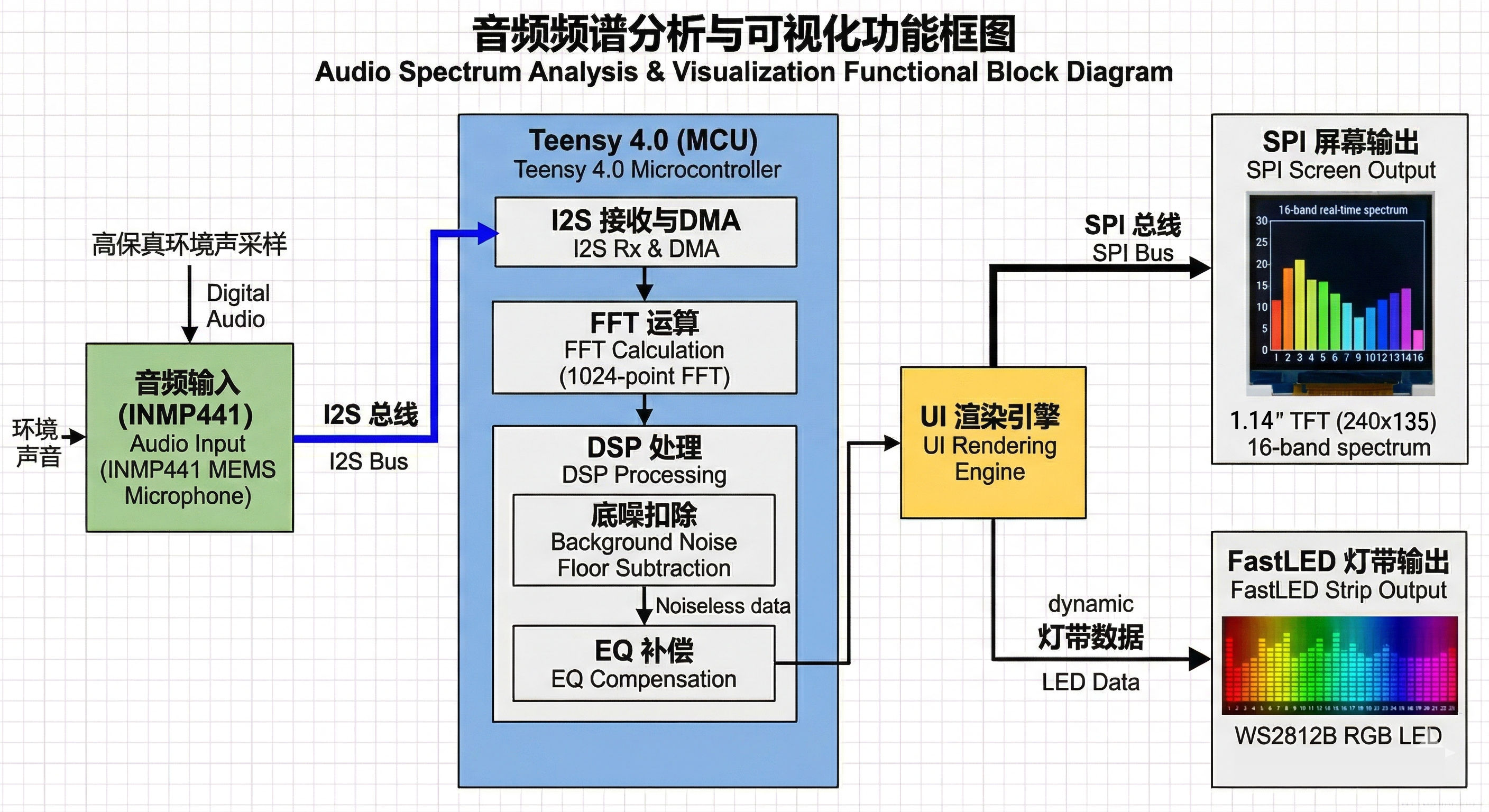

功能框图

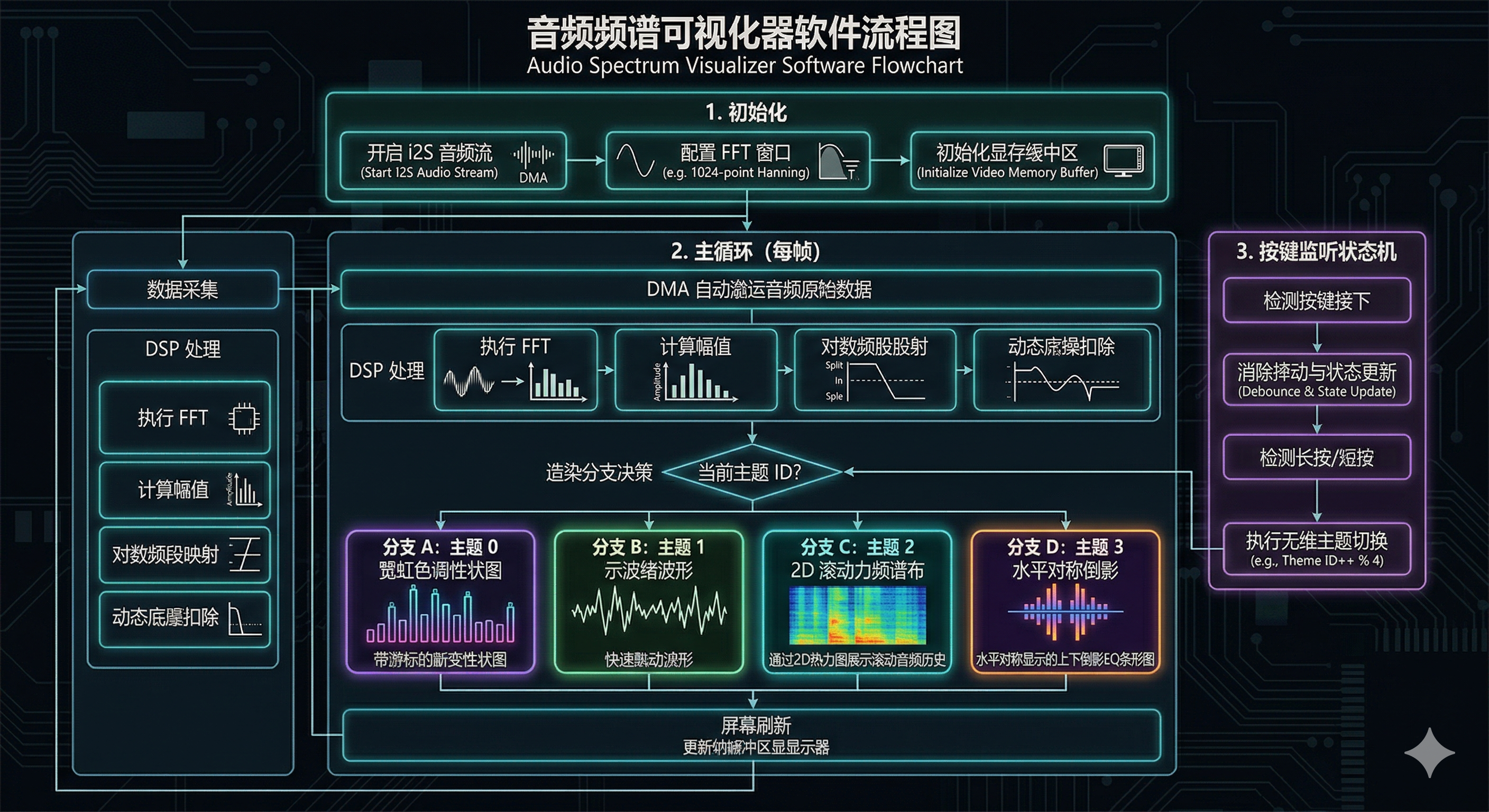

软件流程图

1. 初始化： 开启 I2S 音频流，配置 FFT 窗口，初始化显存缓冲区。

2. 数据采集： DMA 自动搬运音频原始数据。

3. DSP 处理： 执行 FFT -> 计算幅值 -> 对数频段映射 -> 动态底噪扣除。

4. 渲染分支：

• 主题 0（赛博霓虹）： 绘制带游标的渐变柱状图。

• 主题 1（模拟示波器）： 绘制极速跳动的绿色波形。

• 主题 2（瀑布图）： 将历史声音通过热力色谱向下流动。

• 主题 3（中心能量波）： 从中线爆发的对称能量条。

5. 按键监听： 状态机检测按键，执行无缝主题切换。

（4）具体实现情况

• 极致帧率： 在常规模式下实现了 87 FPS 的刷新率，视觉效果极其丝滑，无延迟感。

• 瀑布图优化： 即使是全屏渲染 28,800 个像素点的瀑布图，通过“显存整行轰炸”技术，也成功锁定了 41 FPS 的物理极限。

• 功耗控制： 针对 144 颗 WS2812B 的供电挑战，通过 FastLED 软件限流（5V/1.5A），实现了全长灯带的安全直接驱动。

• 动态交互： 实现了四套 UI 主题的零残影切换，系统支持长时间运行不卡顿。

（5）关键代码介绍1. 性能突破：显存批量轰炸技术 (Case 2 瀑布图)

1. 性能突破：显存批量轰炸技术 (Case 2 瀑布图)

为解决大量 SPI 通信造成的帧率暴跌，代码采用在 RAM 中构建 FrameBuffer 的方式：

// 在内存中绘制完整图像，仅用 1 次 SPI 通信打包砸给屏幕
for (int r = 0; r < WATERFALL_ROWS; r++) {
  int rowOffset = r * 240;
  for (int c = 0; c < WF_COLS; c++) {
    uint16_t color = waterfallBuf[r][c];
    wfFrameBuffer[rowOffset + c * 3] = color;
    wfFrameBuffer[rowOffset + c * 3 + 1] = color;
    wfFrameBuffer[rowOffset + c * 3 + 2] = color;
  }
}
tft.drawRGBBitmap(0, 15, wfFrameBuffer, 240, WATERFALL_ROWS);

2. 电源卫士：FastLED 全局限流

// 软件级封印，防止瞬间吸干 USB 电流导致死机
FastLED.setMaxPowerInVoltsAndMilliamps(5, 1500);
FastLED.addLeds<LED_TYPE, LED_PIN, COLOR_ORDER>(leds, NUM_LEDS);

3. 动态底噪平衡算法

// 软扣除底噪，确保安静时屏幕“静如止水”
float dynamicNoiseFloor = 20.0 + (i * 4.0);
energy = energy - dynamicNoiseFloor;
if (energy < 0) energy = 0;

（6）功能展示

见上一个帖子，这里懒得拍了，或者等我有空更新

（7）技术难点与解决方案/心得体会

• 难点 1：SPI 通信瓶颈。 * 方案： 意识到 CPU 算力不是瓶颈，瓶颈是 SPI 线。通过减少画线指令、改为大数据块 Bitmap 传输，成功将瀑布图帧率提升了 3 倍。

• 难点 2：局部刷新产生的残留“白点”。 * 方案： 弃用增量擦除，改为“稳健覆盖”策略。虽然牺牲了微小的处理量，但换来了生产级画质，彻底消灭了残影。

• 难点 3：对数映射的视觉真实感。 * 方案： 人耳对频率的感知不是线性的。通过微调对数底数（1.42），让 16 个方格在全频段表现得非常均衡，避免了“低音猛跳、高音不动”的尴尬。

心得体会：

通过这次 Teensy 4.0 的评测，我深刻感受到“堆料”只是基础，真正的挑战在于如何管理这些资源。从 14 FPS 到 87 FPS 的跨越，本质上是从“逻辑开发”向“性能优化”的思维转变。希望这篇贴子能给同样在做音频可视化的小伙伴提供一点思路！
