做便携音箱、蓝牙音响这一类产品，功放芯片的选型往往卡在一个很具体的功率区间——3W上下。这个功率段刚好适配5V USB供电和单节锂电池，能驱动4欧姆小喇叭产生足够日常使用的音量，同时芯片本身的发热和功耗又控制得比较好。市面上这个功率段的选择其实不少，但真正做过量产验证、资料齐全、供货稳定的国产D类功放芯片，值得认真比较的也就是那几款。

这篇文章从实际选型角度出发，把3W左右这个功率段的几款主流D类功放芯片梳理一下，重点看它们在输出功率、供电电压、封装尺寸、音质指标和外围电路复杂度这几个维度的差异，帮你在项目初期快速锁定合适的型号。

在3W这个功率级别，AB类功放和D类功放其实都有对应的型号。AB类的好处是省去了输出滤波器，外围元件少，电磁干扰也小。但问题是效率低。AB类功放的典型效率大概只有30%-50%，3W输出的时候芯片本身就要消耗好几瓦的功率，全部变成热量。在便携设备里这很致命——电池续航直接被拉低，散热设计也要额外花心思。

D类功放的效率可以做到85%以上，同样是3W输出，芯片自身功耗不到0.5W。发热量小、续航时间长，这对便携产品来说是硬指标。D类的缺点主要是需要更高的开关频率、可能产生EMI问题，但近几年各家芯片厂商在无滤波器架构（免LC滤波）上做得已经很成熟了，只要PCB布线合理，EMI基本不是障碍。

所以结论很明确：电池供电的便携设备，优先选D类。只有在你对EMI极其敏感（比如跟射频模块挨得很近）或者对外围元件数量有极端要求的时候，才考虑AB类。

根据实际datasheet参数，3W左右的D类功放芯片里，以下三款的性价比和成熟度都比较突出：

WT4152A是唯创知音（Waytronic）推出的一款单声道D类音频功放，供电范围3.0V到5.5V，在5V供电、4欧姆负载条件下可以输出3W功率（THD+N=10%）。如果对失真有要求，把THD+N控制在1%以内，输出功率也有2.5W，日常使用完全够。

这款芯片几个参数比较亮眼：PSRR达到-80dB，电源抑制比很高，这意味着即便供电来自USB口或者锂电池（电源纹波通常比较大），输出的音频也不会有明显底噪。调制频率360kHz，开关频率足够高，人耳听不到开关噪声，而且对AM频段的干扰也更小。ESD防护做到HBM 4000V，在量产环境里抗静电能力不错。

封装是MSOP8，体积非常小，3mm x 3mm的封装面积，对PCB空间紧张的产品很友好。静态电流6.5mA，关断电流只有0.1uA，待机状态下几乎不耗电。外围电路采用免滤波器架构，不需要外接LC低通滤波器，省了两个电感元件的成本和PCB面积。

适用场景：蓝牙音箱、智能穿戴设备、平板电脑外放。凡是5V供电、对音质有一定要求、PCB空间有限的场景，WT4152A都值得优先考虑。

WT8302同样来自唯创知音，供电范围比WT4152A更宽，支持2.2V到5.0V，这意味着它可以兼容一些低压供电场景。5V/4欧姆条件下输出2.8W，稍微不到3W，但实际听感差异几乎可以忽略。

WT8302最大的卖点是效率达到90%，在三款里效率最高。它的静态电流只有3-4mA，比WT4152A更低，对电池供电场景更友好。THD+N指标也控制得很好，在3.6V/8欧姆/0.1W条件下只有0.1%。

这款芯片还有一个技术特点：AERC技术（Active Emission Reduction Circuit，有源辐射抑制电路）。简单来说就是芯片内部集成了EMI抑制电路，在不外加LC滤波器的情况下，可以通过内部电路主动抑制开关噪声的辐射。这对那些不想加滤波器、但又担心EMI测试不通过的产品来说是个实打实的优势。

封装也是MSOP8，引脚排列和WT4152A类似，BYPASS电容需要外接一个（WT4152A的2脚标的是Bypass/NC，具体看设计需求）。PSRR 80dB，ESD HBM 4000V，调制频率400kHz，开关频率比WT4152A更高一些。

适用场景：USB供电音箱、MP4/MP5播放器、低压便携音响。尤其是供电电压偏低（比如3.3V系统）或者对EMI有顾虑的场景，WT8302的AERC技术会让设计更省心。

WT8302A可以理解为WT8302的简化版本。供电范围2.5V到5.5V，输出功率2.5W（5V/4欧姆），功率比前两款稍低，但差别不大。

WT8302A最大的特点就是外围电路最简单。它不需要外接BYPASS电容，也不需要LC滤波器，真正做到了"一颗芯片加几个阻容就能工作"。对于那些BOM成本抠得很紧、PCB面积又不想浪费的产品来说，这个优势很实际。

当然简化是有代价的。WT8302A的PSRR只有45-50dB，比WT4152A和WT8302低了30dB左右。如果供电电源纹波比较大，可能会在输出端听到比较明显的底噪。另外它的调制频率250kHz，在三款里最低，对AM频段的干扰相对会大一些，但只要不是跟AM接收模块紧挨着，一般也没问题。

封装从MSOP8换成了SOP8，体积稍大一些（4.9mm x 3.9mm vs 3mm x 3mm），但SOP8的焊接难度更低，对贴片精度要求没那么高，适合产线制程能力一般的工厂。编带包装2500颗/盘。

适用场景：低成本USB音箱、便携扩音器、PMP播放器。预算优先、对音质要求不苛刻、产线追求易焊性的产品适合选这款。

为了方便直接对比，把三款芯片的核心差异点总结一下：

供电范围：WT8302最宽（2.2-5.0V），WT8302A次之（2.5-5.5V），WT4152A要求最高（3.0-5.5V）。如果你的系统是3.3V供电，WT8302最合适；如果是标准5V USB供电，三款都能用。
输出功率：WT4152A最大（3.0W），WT8302次之（2.8W），WT8302A最小（2.5W）。差距都在10%-15%以内，实际使用中听感差别不大。
效率：WT8302最高（90%），WT4152A和WT8302A都是88%。
PSRR：WT4152A最好（-80dB），WT8302次之（80dB），WT8302A最弱（45-50dB）。供电干净的话差距不明显，供电纹波大的话WT4152A优势明显。
THD+N：三款都在0.1%-0.2%的水平，这个指标上没有拉开差距。
EMI处理：WT8302有AERC有源抑制技术，不需要外部滤波器也能过EMI测试；WT4152A靠高调制频率降低辐射；WT8302A最基础，主要靠PCB布线来控制。
外围复杂度：WT8302A最简（无需BYPASS电容），WT4152A和WT8302需要一个BYPASS电容。
封装：WT4152A和WT8302用MSOP8（3mm x 3mm），WT8302A用SOP8（4.9mm x 3.9mm）。

实际选型的时候，不需要纠结太多，根据你产品的优先级来定：

追求综合性能，选WT4152A。功率最大、PSRR最高、ESD最好，各项指标均衡，是最"稳"的选择。蓝牙音箱、智能穿戴这类对音质和可靠性都有要求的场景，闭眼选它就行。

供电电压偏低或者担心EMI，选WT8302。2.2V就能启动，AERC技术帮你解决EMI问题，效率也最高。低压系统和EMI敏感场景的首选。

BOM成本最敏感、追求最简设计，选WT8302A。外围元件最少、焊接最容易、价格最低。适合走量大的消费类产品，只要供电电源质量过得去就行。

三款芯片都是成熟量产型号，都有完整的datasheet和应用笔记支持，从设计到量产的路径比较清晰。建议在选型阶段就拿到样片做实际验证，因为datasheet上的功率数据是在理想条件下测的，实际PCB上的散热条件、喇叭参数、供电质量都会影响最终输出。特别是4欧姆喇叭的阻抗-频率曲线不是一条直线，在某些频点阻抗可能降到3欧姆甚至更低，这会直接拉高芯片的功耗和发热。选型的时候留一点余量总是对的。

供电去耦：VDD引脚旁边一定要放一个10uF左右的钽电容或者陶瓷电容，再并联一个0.1uF的高频去耦电容。这两个电容离芯片VDD引脚越近越好，走线越短越好。D类功放的瞬态电流比较大，供电去耦做不好，轻则底噪变大，重则芯片工作不稳定。

PCB布局：虽然是免滤波器架构，但输出走线仍然要尽量短而粗。喇叭的走线和音频输入走线要拉开距离，避免开关噪声耦合到输入端。地线走线要保证输入地和功率地分开，最后在一点汇合。

散热评估：MSOP8封装的热阻在 datasheet 里一般会标注。3W输出在室温25度、无额外散热片的条件下，芯片结温大概会升到80-100度。大多数功放芯片的过温保护阈值在150-170度，正常工作没有问题。但如果环境温度比较高（比如夏天放在车里），或者PCB散热条件差（板子很小、没有铺铜散热），就要注意了。

增益设置：这几款芯片的增益多数是固定或者通过外部电阻设定的。设计的时候要注意输入信号的幅度范围，避免增益过大导致输出削波失真。如果前级是DAC或者Codec，输出一般在1Vrms左右，20dB增益（10倍放大）就足够了。

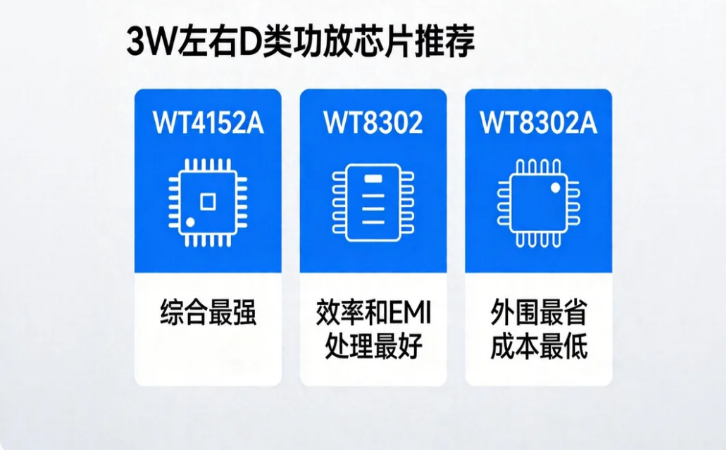

3W左右的D类功放芯片选型，核心就是三款：WT4152A综合最强，WT8302效率和EMI处理最好，WT8302A外围最省成本最低。根据你产品的供电条件、空间限制、成本目标和音质要求，对号入座就行了。

最后说一句，芯片选型只是功放设计的第一步。真正决定最终音质和可靠性的，是PCB布局、供电设计、喇叭匹配和整机电声调试。选对芯片可以让后面的事半功倍，但不要指望换一颗芯片就能解决所有的音频问题。
