[分享]电工新手需要看懂的原理图

助工
2020-04-24 10:39:25     打赏

电气控制这块,入门其实不难,精通比较难。如果方法不得当,学起来会很费力,网上大佬分享了一些技巧,希望能帮到大家。

第一步:基础要打牢

学电气控制的第一步不是看图,也不是接线,而是先认识常见的电气元件。知道什么是交流接触器,什么是中间继电器,什么是时间继电器。什么是自复位按钮开关、转换开关,什么是倒顺开关、限位开关等,熟练掌握它们的工作原理和结构。

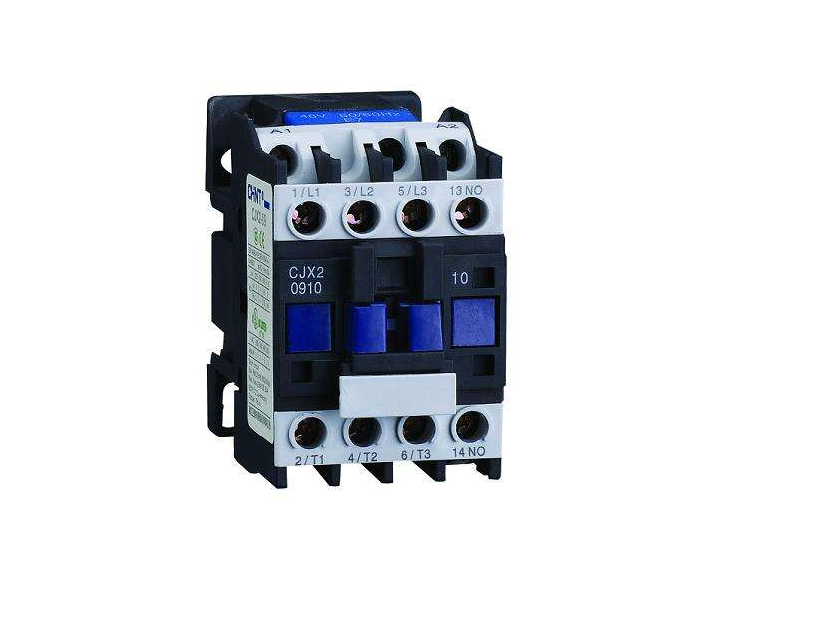

交流接触器交流接触器

第二步:认识常见的电气字母符号

认识了常见的电气元件,我们就要开始记它们的字母符号。有的朋友问过我“俵哥,字母符号那么多,我咋记得完?”,说实话,我也记不完。我们只需要记常见的一些就可以,然后打印一份电气字母符号一览表备用,碰到不认识的符号就查一下,时间长了记得也就多了,这是一个积累的过程。

第三步:认识常见的电气图形符号

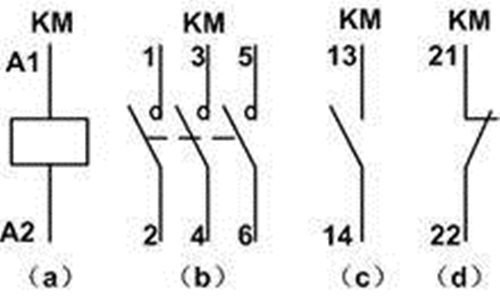

知道了什么是KM,什么是KA,什么是SB等等。接下来就要认识图形符号,熟练掌握常见的一些电气元件在电路图中的图形符号。比如交流接触器KM,它分为三部分:主触点、辅助触点、线圈。主触点会出现在主回路里面,辅助触点和线圈会出现在控制回路里,所以交流接触器的图形符号就有三部分。

图形符号图形符号

第四步:试着看一些基础的电气原理图

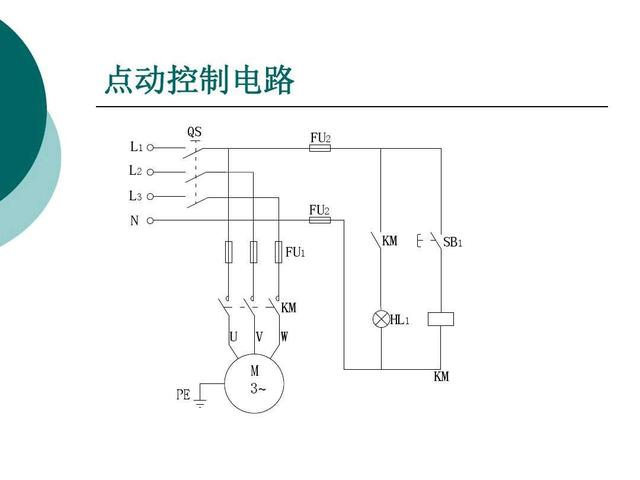

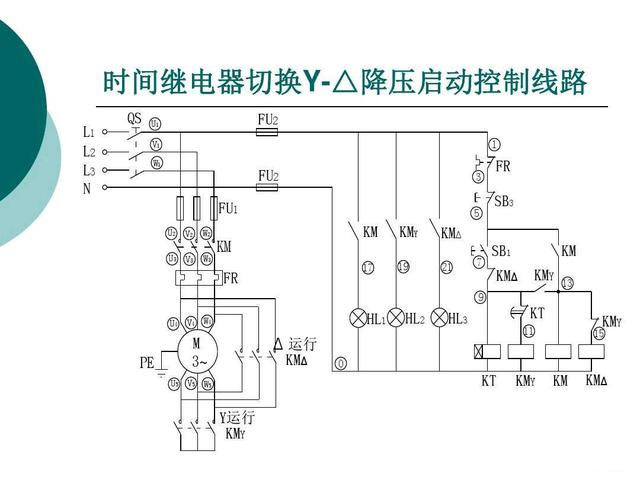

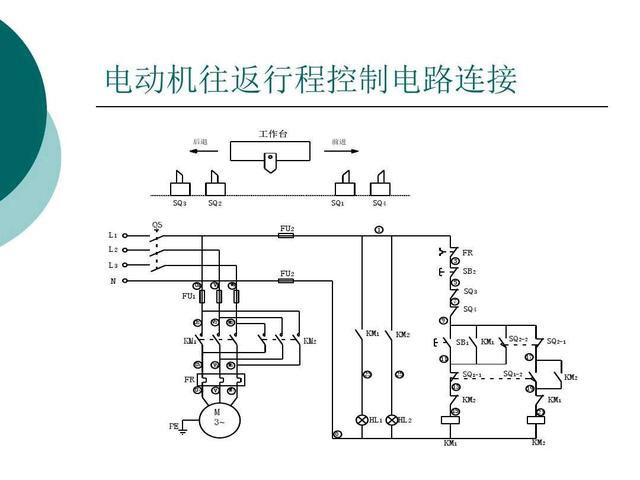

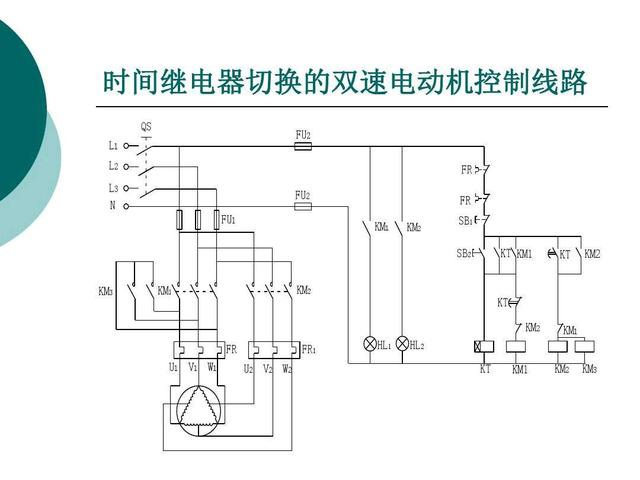

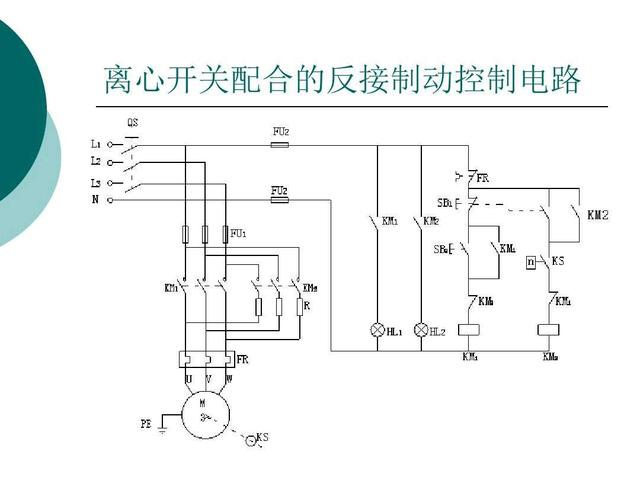

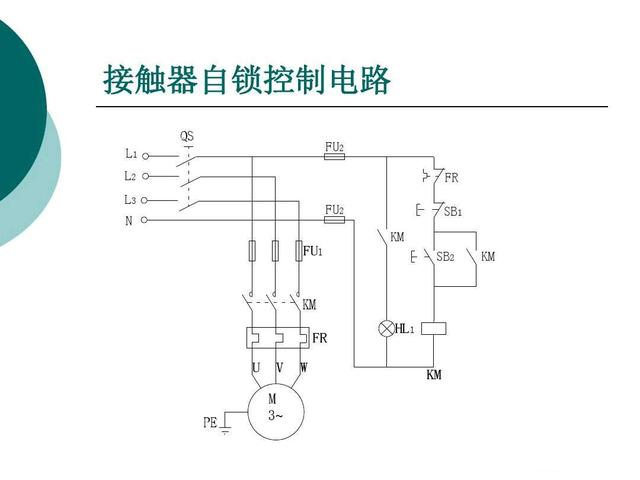

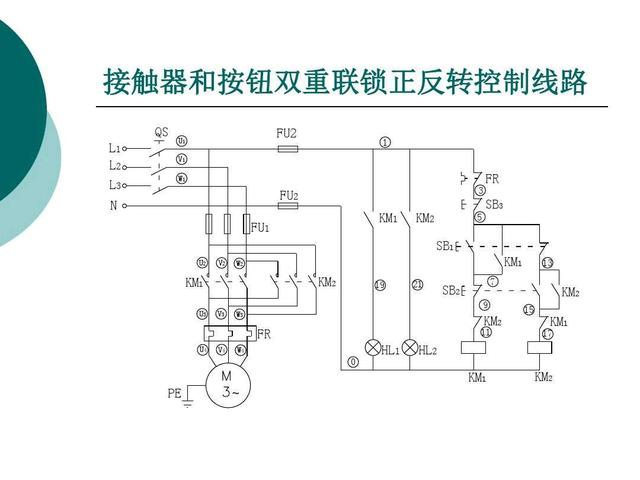

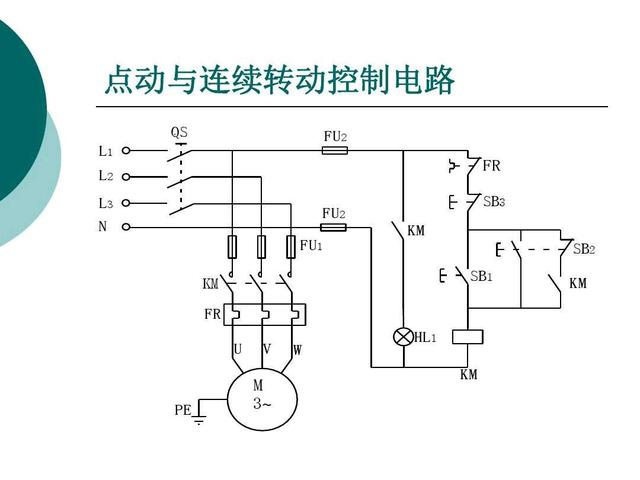

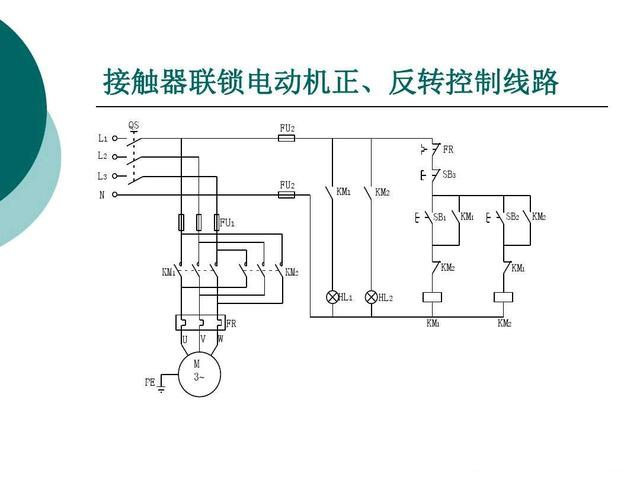

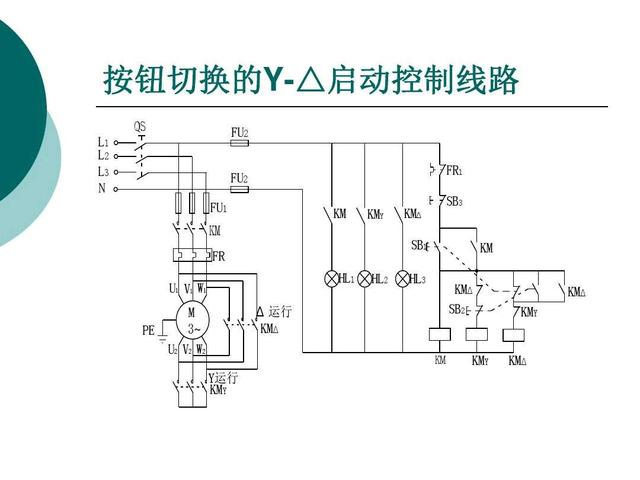

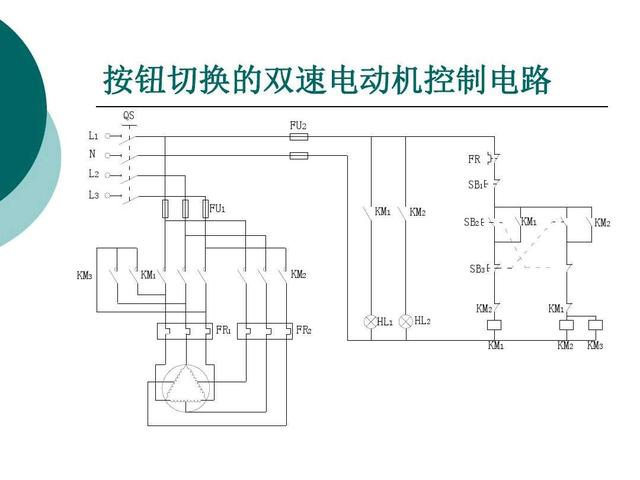

先找一些基础的看,比如:点动、自锁、互锁、异地控、顺启启动等等,自己学着分析,从简单电路到复杂控制,一步步深入,这也是一个积累的过程。当熟练掌握以后,基本上再复杂的电路,也能通过分解的形式推理出工作原理,然后就是自己设计电路。学会了看电路图也就入门了,需要接什么电路,你只需要搞到对应的电气原理图,自己照着原理图就能把实物电路接出来。见的电路多了,你也就成老师傅了,俵哥顺便分享一些常见的电气控制原理图,希望需要的朋友认真学习。





关键词: 电工     原理图     电气

工程师
2020-04-24 11:29:11     打赏
2楼

不错不错


工程师
2020-04-24 15:48:24     打赏
3楼

谢谢楼主分享


工程师
2020-04-24 15:50:41     打赏
4楼

学习学习


工程师
2020-04-24 15:52:46     打赏
5楼

了解一下


工程师
2020-04-24 15:55:13     打赏
6楼

谢谢楼主分享


工程师
2020-04-24 15:57:20     打赏
7楼

学习了


工程师
2020-04-24 15:59:51     打赏
8楼

果断收藏


工程师
2020-04-25 21:58:30     打赏
9楼

刚需

1


院士
2020-04-26 22:41:44     打赏
10楼

谢谢楼主分享这些实用的基础电路。
