肉眼就可判定LED极性的方法,你GET到了?

工程师
2020-08-04 21:54:11    评分

使用发光二极管(LED)前,辨识LED管脚的极性十分必要,本文介绍了快速快速辨别LED极性的方法,包括通孔封装和表面贴装两种器件类型。

这些方法不要任何设备,只需要肉眼即可判定~



使用发光二极管(LED)的时候,首先要区分LED管脚的极性,才能进行焊接。一般厂家都会在LED表面上做一些正负极标记,方便识别。


通孔封装


以 Broadcom 公司的发光二极管 HLMP-EG3G-VX0DD 为列, 可以通过两种外观识别的方法去确认它的正负极。如下图所示,首先我们可以观察二极管的底部,平坦的那一面是负极。




其次,也可以通过引脚的长短来判断正负极,引脚短的那一边是负极,如下图所示。




表面贴装


表面贴装的发光二极管可以根据数据手册的信息去判断。几乎所有表面贴装的发光二极管都会有一个标记显示极性,下图是一些标记的例子。

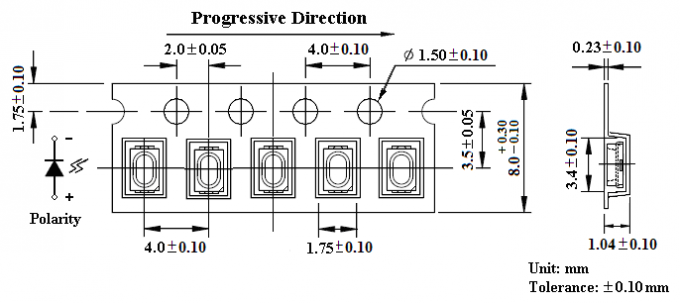

此外,很多数据手册上也会显示发光二极管在封装中的方向,下图为某个品牌LED产品的例子。






关键词: LED     极性     发光二极管

助工
2020-08-04 22:08:56    评分
2楼

长的腿是 +


助工
2020-08-04 22:12:27    评分
3楼

又学了一招~


助工
2020-08-04 22:55:05    评分
4楼

收到 over


助工
2020-08-04 23:17:07    评分
5楼

很简单的方法
