EMC整改流程及整改建议分享

工程师
2020-12-01 22:44:17     打赏

首先我们来从EMC测试项目构成说起,EMC主要包含两大项:EMI(干扰)和EMS(抗干扰和敏感度)。这两大项中又包括许多小项目,如下图:

EMC整改意见

1.首先需要双方的沟通相关信息,如验收的标准、摸底的报告、PCB图等信息;为什么要确定这么多信息呢?举例标准方面在车载行业,如五等级跟二等级那差距就大了去了。在提供相关资料和沟通后,我们会给出初步的整改建议,定位好EMC整改计划。

2.定位手段,对于这里小编觉得主要可以分为两点。

第一:经验判断,根据双方沟通情况,根据工程师的经验结合数据及测试情况来进行判断。

第二:比较测试,根据再次测试仪器所提供的数据来进行分析问题。TIp:我们有自己的实验室,可以方便各位亲测试哟!

EMC整改流程

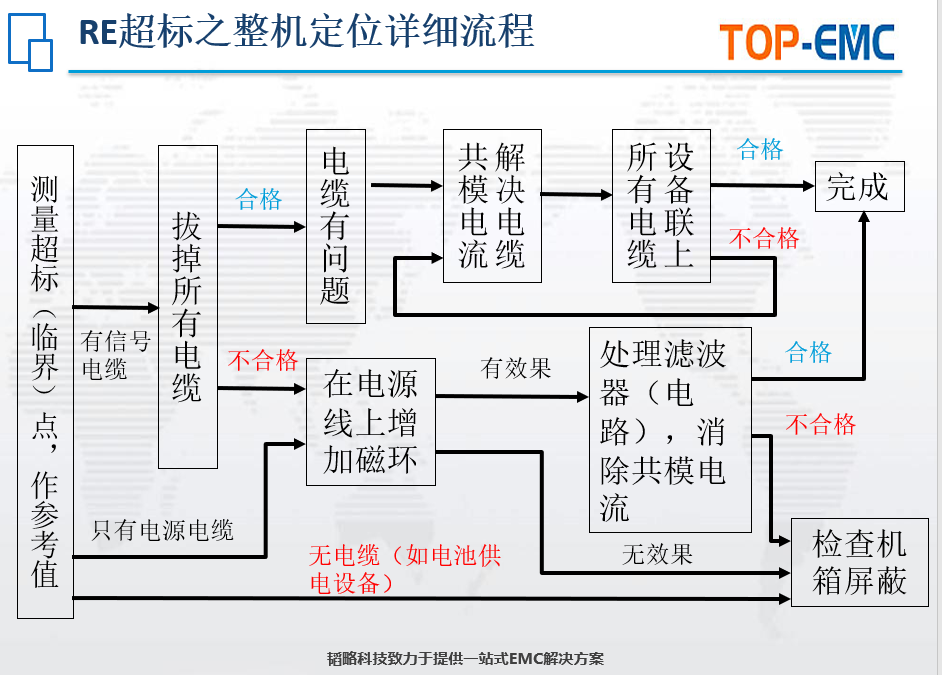

1.RE超标整改流程

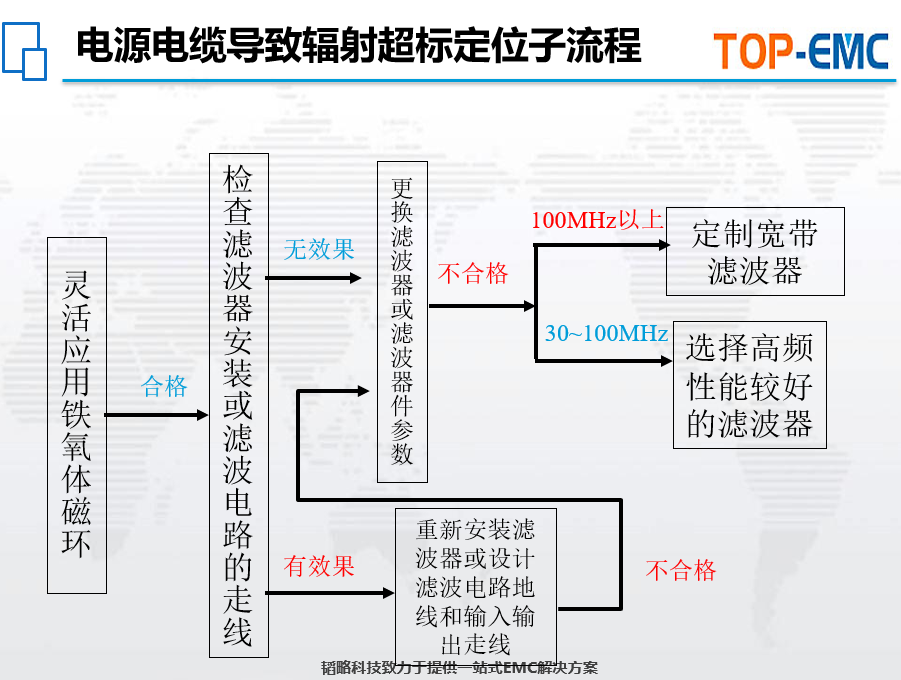

2.电源电缆导致辐射超标定位子流程:

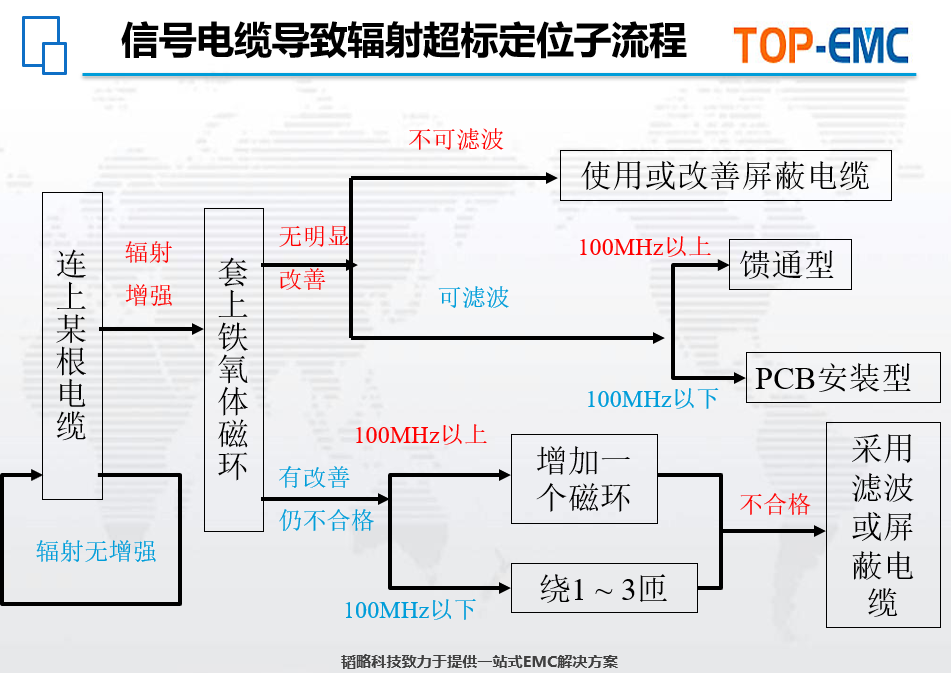

3.信号电缆导致辐射超标定位子流程:

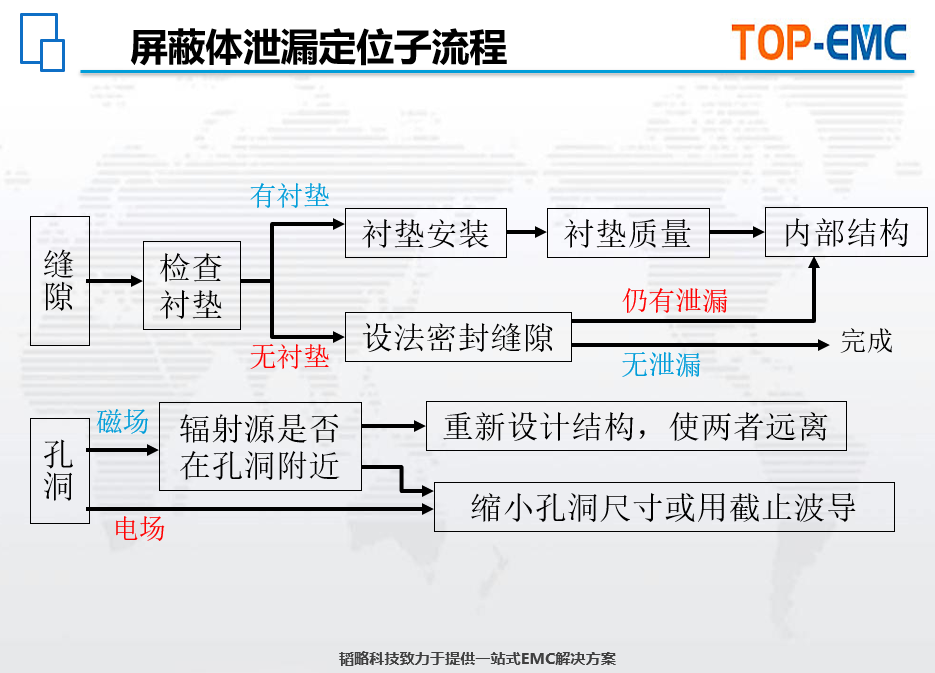

4.屏蔽体泄漏整改流程:

EMC整改的一些小建议

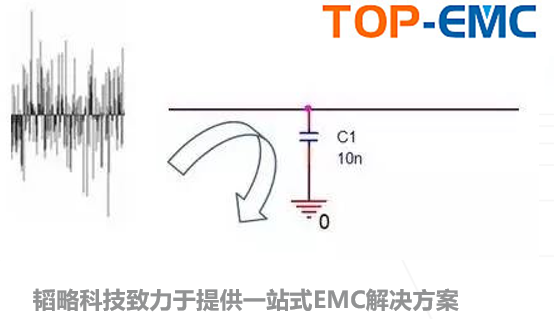

1.电容的滤波作用

即频率f越大,电容的阻抗Z越小。当低频时,电容C由于阻抗Z比较大,有用信号可以顺利通过;当高频时,电容C由于阻抗Z已经很小了,相当于把高频噪声短路到GND上去了。

2.电容滤波在何时会失效整改中常常会使用电容这种元器件进行滤波,往往有“大电容滤低频,小电容滤高频”的说法。以常见的表贴式MLCC陶瓷电容为例,进行等效模型如下:

容值10nF,封装0603的X7R陶瓷的模型参数如下:

由于等效模型中既有电容C,也有电感L,组成了二阶系统,就存在不稳定性。对电路回路来说,就是会发生谐振,谐振点在如下频率处:

下图是谐振曲线的示例:

即常说的在谐振点前是电容,谐振点之后就不再是电容了。

3.LC滤波何时使用如果串联电感L,再并联组成C,就形成了LC滤波:

单独一个电容C是一阶系统,单独一个电感L也是一阶系统,在幅值衰减斜率是-20dB。但LC组成的二阶系统,幅值衰减斜率是-40dB,更靠近理想的“立陡”的截止频率的效果,即滤波效果更好。

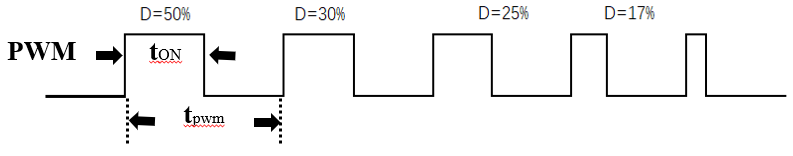

4.PWM频率到底是多少往往提到PWM,比如会说用20kHzPWM驱动电机等。

但实际上,这个20kHz仅代表PWM的脉冲周期是50us

对于阶跃信号来说,由于上升时间tr无穷小,则频率f无穷大。当频率高了之后,寄生参数则不能在忽略,会引发很多谐振的问题。从信号上来看,就是很陡峭的阶跃信号会有过冲和振荡的问题。简单来说就是频率f越大,则噪声所占的频率就会越宽泛,即EMC特性就会越差。

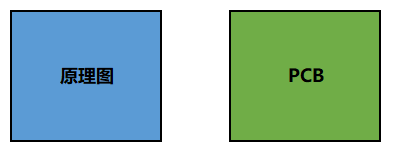

5.如何将原理图和PCB对应起来由于细分工种的问题,原理图和PCB被割裂开来,由两组人进行分工作业:

例如在原理图上有如下的电路:

其隐含一个问题就是在PCB上其实V1的负极和C1的负极是有一条线(PCBlayout工具软件中用的词比较准确,Trace,踪迹/轨迹)。往往在设计阶段A-》B-》C是都会关注的。如果EMC出现问题,除了要在原理图上查找电路参数的问题,还需要特别关注C-》D,即回流路径。

如果回流路径不顺畅,会造成信号的畸变。

比如在EMC试验时,MCU的ADC采集到的信号被干扰到了,则除了在原理图上分析外,在PCB上讲该信号高亮出来,然后再耐心寻找该信号的回流路径是否有不顺畅的地方:对着信号线头脑中想象回流路径,有点意识流的感觉。
