数据中心如何承载功耗暴增之重?

菜鸟
2021-03-15 15:28:02     打赏

随着云计算和 5G 的出现,互联网上的数据也因音频、视频和游戏等内容而不断增加。由于远程作业和在线课程在全球范围内的普及,未来网络通信量也有望持续增长。

数据中心端,通常需要大量/高速通信环境、高级安全保证、可靠的抗震设备和内部发电机,及放置服务器的空间。要在这些条件下维持运行,功耗是一大挑战。

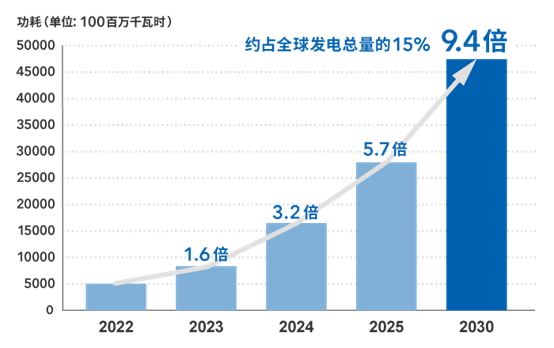

来源:日本经济产业省/Green IT Promotion Council 预测 (2008)


功耗增加可能会导致服务器或系统故障,因此需要冷却降温。但是,用于冷却服务器的空调也需要电力,从而会进一步增加数据中心的总功耗。


一、降低服务器发热量和数据中心功耗的技术挑战



数据中心需要大量高性能的服务器来高速处理大量数据,这会增加功耗和发热量,进而使数据中心温度升高。这一情况可能会导致服务器或系统故障,因此需要冷却降温。但是,用于冷却服务器的空调也需要电力,从而会进一步增加数据中心的总功耗。这是一个结构性问题。如今,随着可持续发展目标 (SDG) 日益受到关注,需要全社会共同努力来实现节能。为顺应这一发展趋势,同时降低成本,数据中心面临着如何降低功耗的重大挑战。


虽然数据中心也在努力降低功耗,包括促进直流供电和提高整个中心的空调效率,但根本解决方案是减少服务器本身产生的热量。为此,需要提高电子电路的功率效率,其中包括可看作服务器核心的半导体集成电路 (IC)。但是,为服务器 IC 供电的电源由于尺寸问题无法放置在 IC 附近,因此需要较长的布线,从而带来功率损耗*2 并且会产生热量,这又成为了另一个挑战。


二、超小直流-直流转换器解决方案降低服务器的总能耗


为了解决这个难题,TDK 近期开发了一款超小型直流-直流转换器*3(3.3 mm × 3.3 mm × 1.5 mm,6A 输出电流),能够以超小尺寸实现超高电流密度。因此可以靠近 IC 放置,避免因布线产生功耗,有助于防止服务器发热。将超小型直流-直流转换器靠近 IC 放置是 TDK 最初的构想,产品名称 μPOL™ 为注册商标。POL 代表“负载点”,表示靠近放置。


除了尺寸小、密度高之外,它还具有出色的散热特性,输出几乎不会受温度变化的影响,而以往的产品在自身温度升高到 60℃ 左右时输出电流就会发生变化。所以该产品可以贴装在通常很难贴装且没有空气流动的*4 电路板背部,从而显著提高设计灵活性。因此,该产品可以节省电子电路空间,降低整个系统的功耗。


μPOL 不仅可以高效地用于数据中心 IC,还可用于网络、信息/电信、****以及数码相机等精密设备中的 IC。它还有助于串行总线*5实现高速数据通,进而推动实现数字化转型 (DX)。

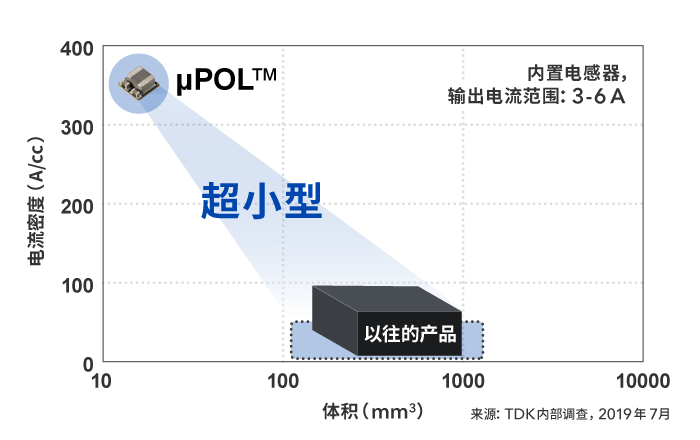

实现超高电流密度


与其他同类产品相比,μPOL 提供的解决方案尺寸缩小了一半,同时提供超过 1W/mm3 的高功率密度。


μPOL 由美国一家从事电源 IC 设计的创业公司 Faraday Semi 开发的,该公司于 2018 年被 TDK 收购。这款全新解决方案通过 3D 贴装技术*8,将 Faraday Semi 开发的高性能 IC 与 TDK 原创封装技术 SESUB*6 以及利用磁技术的 TDK 电感器*7融合为一体。μPOL 以超小尺寸实现了目前业内顶尖水平的电流密度,充分体现了创业公司的技术实力和创造力以及拥有 85 年历史的 TDK 核心技术水平。

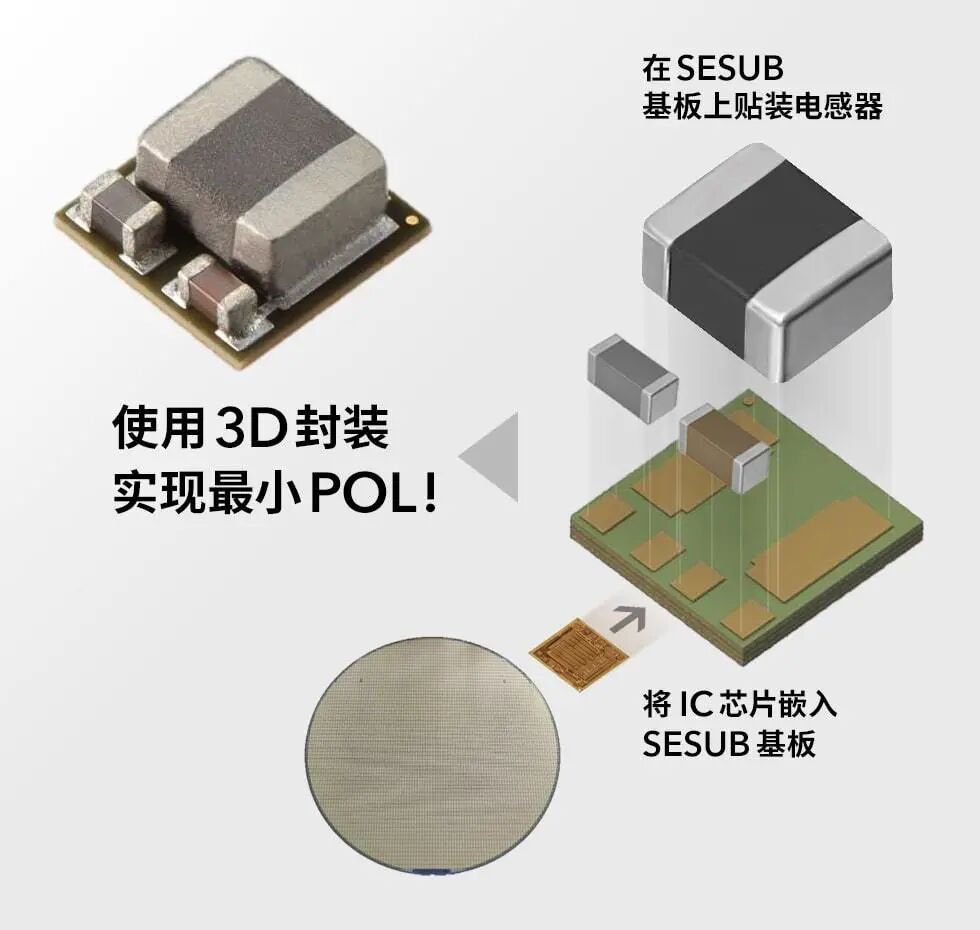

µPOL 集成了多个电子元件


将Faraday Semi 的 IC 嵌入 TDK 3D 封装技术的 SESUB 基板中,然后与 TDK 的电感器集成在一起并缩小了尺寸和高度,从而最终构成了 μPOL 解决方案。

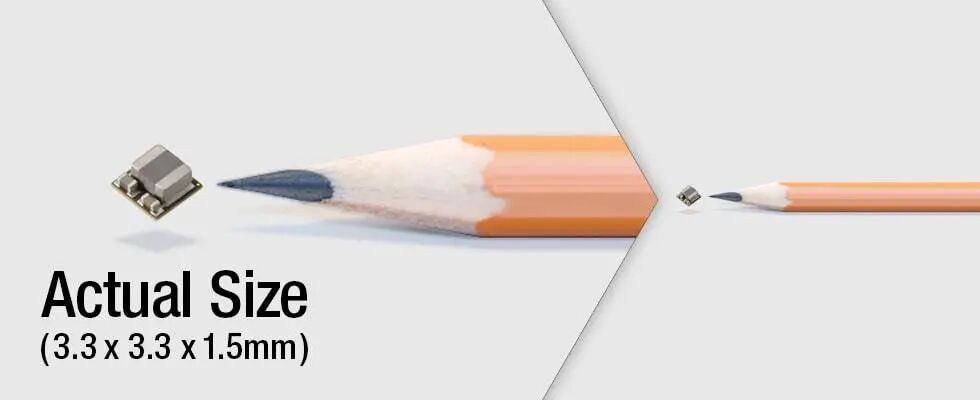

微型直流-直流转换器 μPOL™



全球最小的直流-直流转换器 μPOL,3.3 mm × 3.3 mm × 1.5 mm 尺寸可实现 6A 输出电流,5.8 mm × 4.9 mm × 1.6 mm 尺寸可实现 12A 输出电流。请参阅产品中心了解详细信息。


三、术语解说


  • 1. 数据中心:一个通用术语,表示在其中安装和运行服务器和网络设备等 IT 设备的设施/建筑物。在数据中心中,专用于互联网连接的数据中心过去称为互联网数据中心,但随着数据的爆发式增长,现在这些设施通常称为数据中心。

  • 2. 功率损耗:在电力传输过程中以热量形式损耗的部分电能。
  • 3. 直流-直流转换器:将直流转换为直流的供电设备。
  • 4. 气流:指的是电子电路中的空气流动。在设计电子电路时,通常需要考虑气流以便对 IC 和部件进行冷却散热。
  • 5. 串行总线:在计算机或电子器件内部交换数据,以及在机器和外部设备之间进行外部数据交换的通道称为总线。串行总线一次一位按顺序传输数据。
  • 6. SESUB:半导体嵌入式基板将 IC(即半导体)嵌入树脂基板,对被动元件或其他元件进行三维贴装以实现模块化的技术。
  • 7. 电感器:导线线圈缠绕在磁性材料上的电子元件。它具有去除噪声、提取目标信号、信号滤波以及稳定电压的作用。
  • 8. 3D 贴装技术:分层放置半导体 IC 芯片以实现封装的技术。
