项目简介         利用CubMX生成基于32单片机的HAl库工程，然后编写程序在proteus上仿真验证。本项目最适合没有开发板的同学学习，零成本利用仿真软件率先入门STM32单片机。本项目利用CubMX创建一个32工程，用以实现定时器中断控制LED灯的状态转换的功能，并在Proteus中进行仿真验证。
硬件模块        STM32F103R4
        LED
软件工具        CubMX
        Proteus
        KEIL
电路连接图
工作流程        首先，创建一个CubMX工程。这里选择的是STM32F103R4型号的单片机。下图是时钟树的设置，这个根据自己习惯设置就好，这里的时钟频率，也就是定时器时钟频率是8MHz.

        介绍定时器发生中断时间的计算方法：定时器时间=(Prescaler+1)X(Counter Period+1)/定时器时钟频率 单位：秒/s。
        然后，假如我们需要LED灯的状态每隔3s改变一次，已知定时器的时钟频率是8MHz，于是我们设置Prescaler为8000-1，Counter Period设置为3000-1。并设置自动重装载，具体如下图。

        然后使能中断

        然后生成代码

        在stm32f4xx__it.c文件中找到tiM2_IRQHandler函数，

        然后进入HAL_TIM_IRQHandler函数，在其中找到HAL_TIM_PeriodElapsedCallback函数，复制到main.c文件中重新编辑

        然后在main函数中添加HAL_TIM_Base_Start_IT(&htim2);函数即可。

        接下来，创建一个Proteus工程。

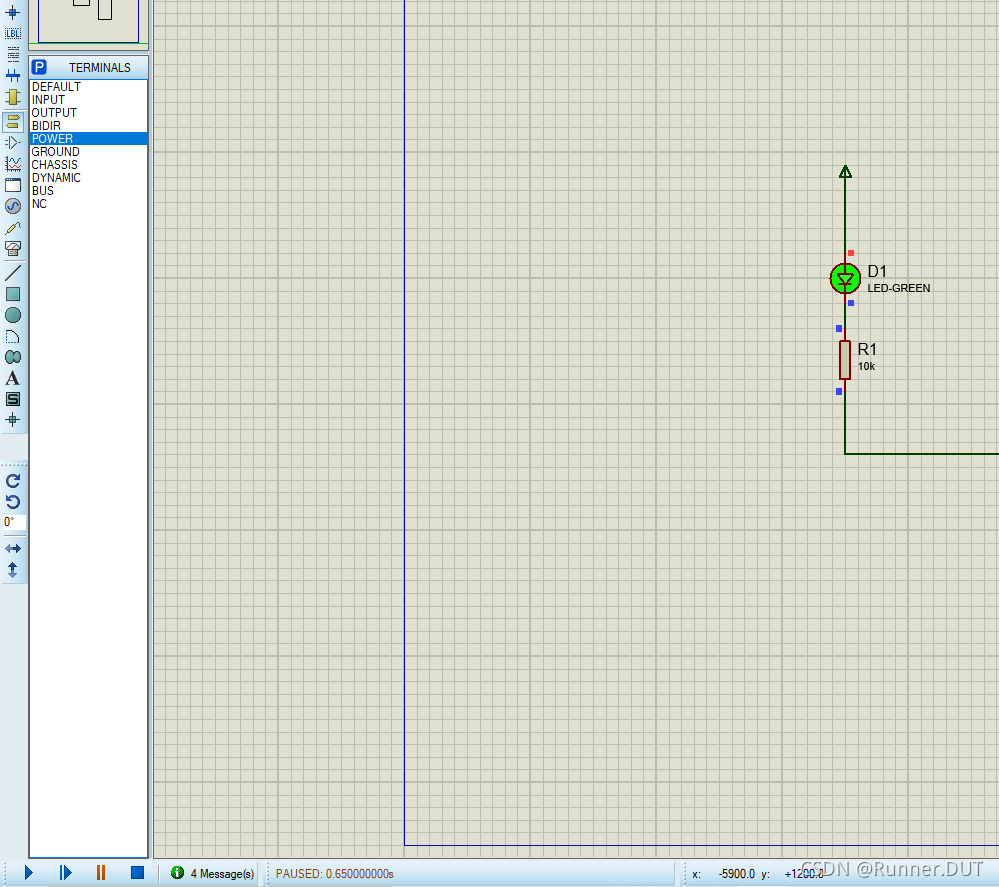

        开始调试，刚开始灯是亮的。

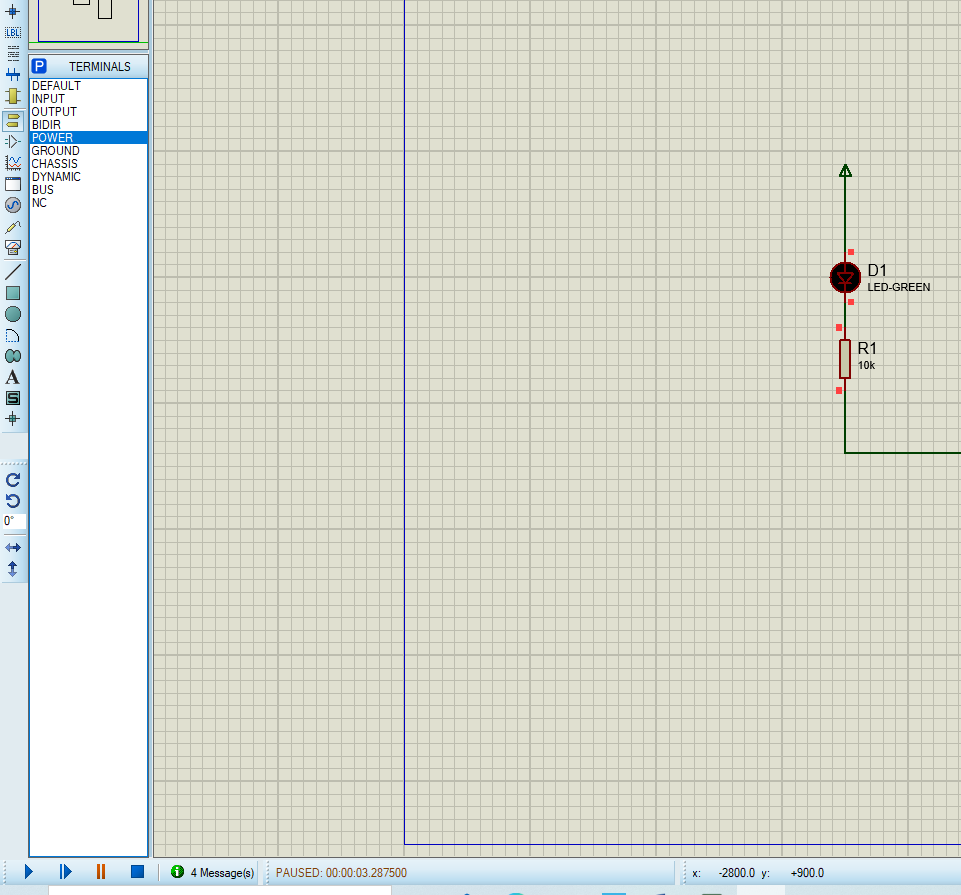

        3秒之后，灯灭了

        调试成功，验证可用。
程序代码
int main(void){  /* USER CODE BEGIN 1 */  /* USER CODE END 1 */  /* MCU Configuration--------------------------------------------------------*/  /* Reset of all peripherals, Initializes the Flash inteRFace and the Systick. */  HAL_Init();  /* USER CODE BEGIN Init */  /* USER CODE END Init */  /* Configure the system clock*/  SystemClock_Config();  /* USER CODE BEGIN SysInit */  /* USER CODE END SysInit */  /* Initialize all configured peripherals */  MX_GPIO_Init();  MX_TIM2_Init();                HAL_TIM_Base_Start_IT(&htim2);  /* USER CODE BEGIN 2 */  /* USER CODE END 2 */  /* Infinite loop */  /* USER CODE BEGIN WHILE */  while (1)  {    /* USER CODE END WHILE */    /* USER CODE BEGIN 3 */  }  /* USER CODE END 3 */}....../* USER CODE BEGIN 4 */void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim){        HAL_GPIO_TogglePin(LED_GPIO_Port,LED_Pin);}/* USER CODE END 4 */

结语本文大部分内容都属于原创，如需转载，请附上本文网站，
如果需要相关的仿真图、程序代码等资料可以直接私信我，我会及时回复。
