连接器的基础知识

01

连接器的组成材料：端子的接触材料，电镀的镀层材料，外壳的绝缘材料。

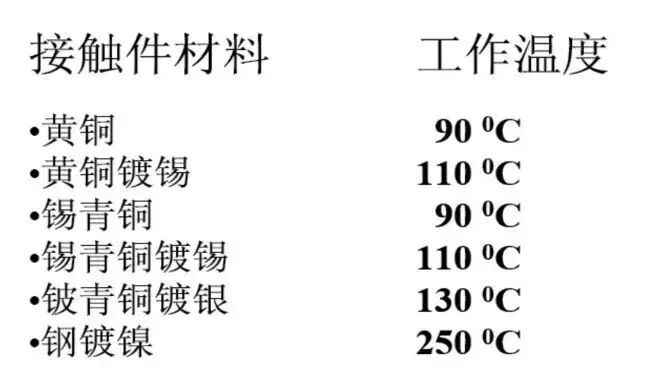

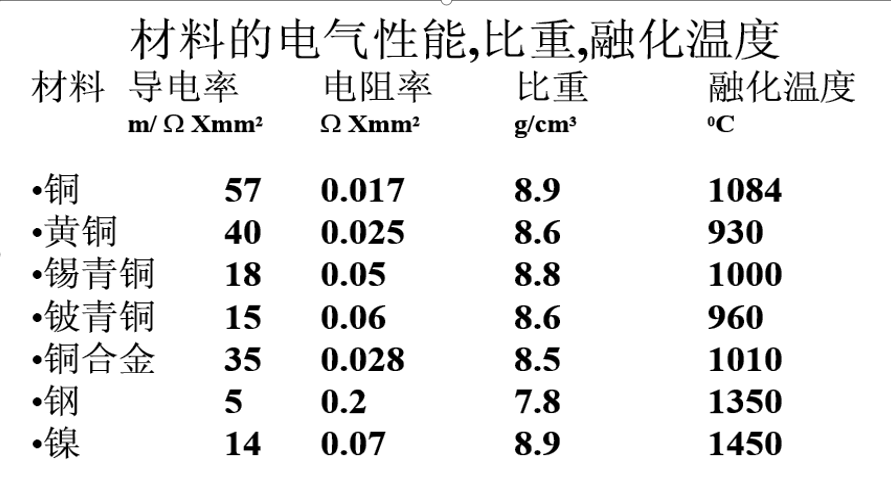

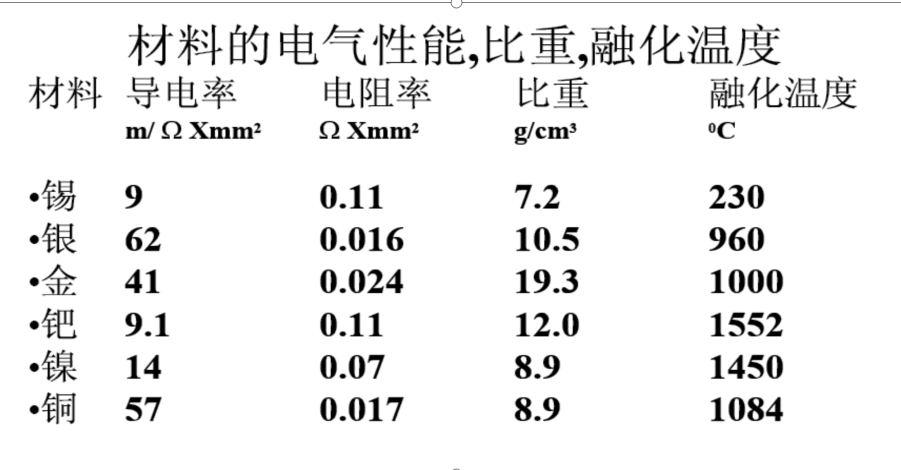

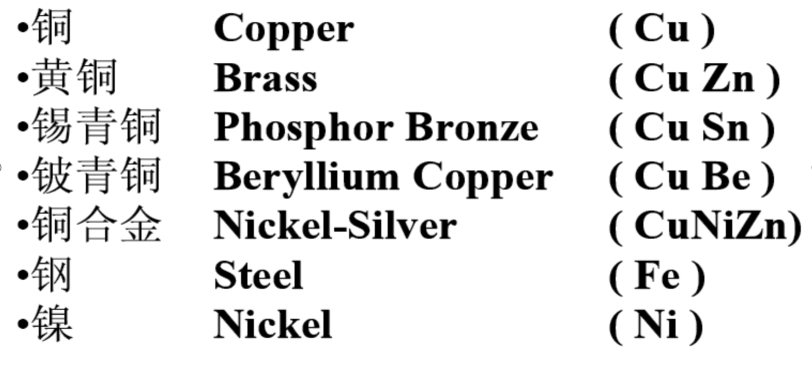

接触件材料

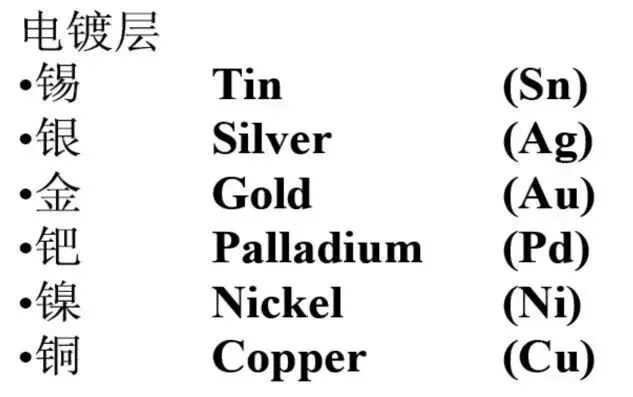

连接器电镀的镀层材料

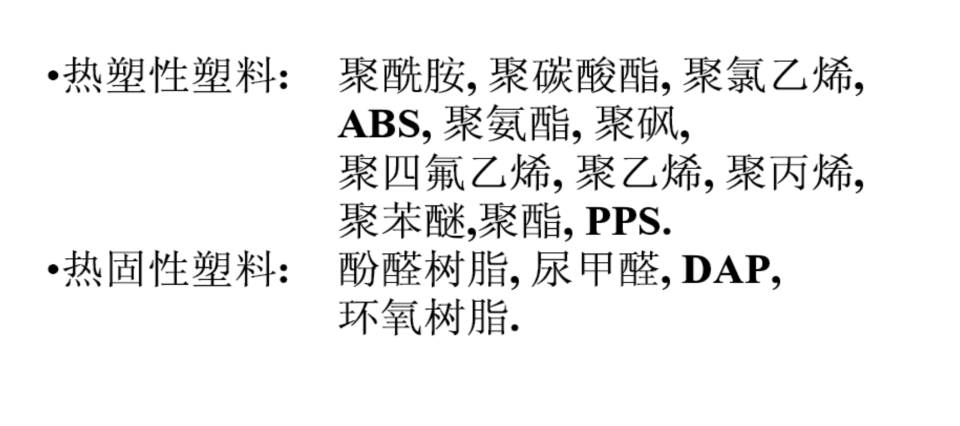

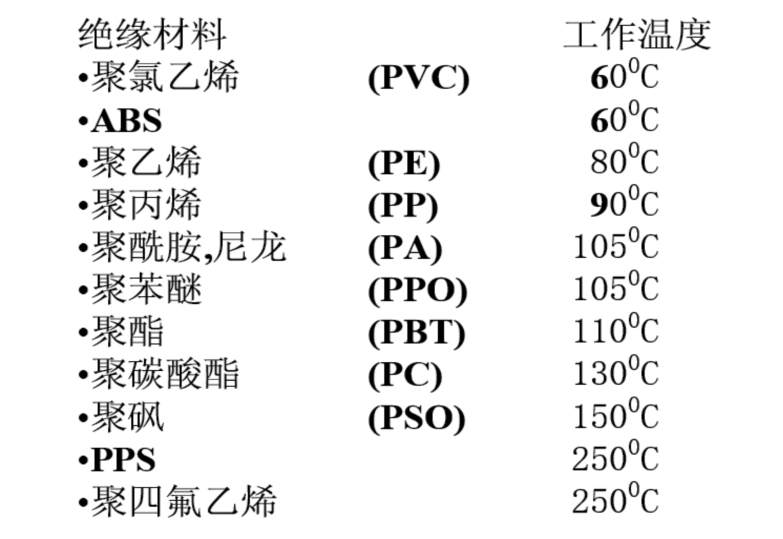

连接器外壳的绝缘材料

以上都可以根据实际使用情况选择适合的连接器。

连接器的应用场景

02

汽车，医疗，人工智能，航空航天，工业自动化，家用电器，物联网，网络基础设施等等。

无人驾驶

医疗

人工智能

航空航天

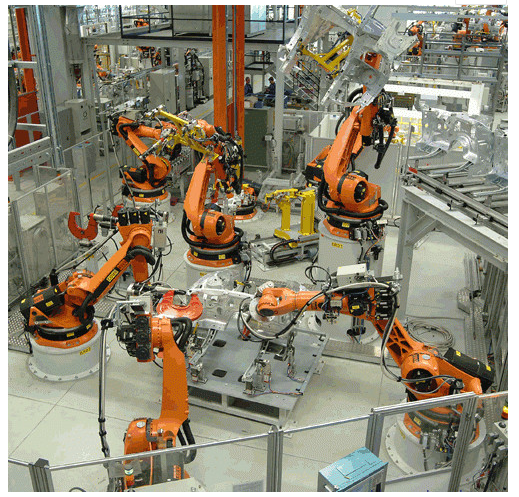

工业自动化

家用电器

物联网

网络基础设施

连接器的选型使用

03

连接器的选型使用方面，主要有三种连接方式：

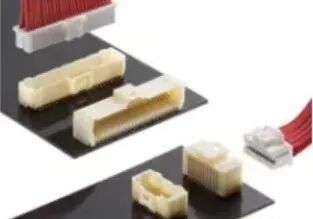

1. 板对板连接器

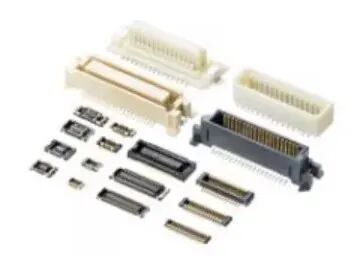

纤薄的板对板/板对 FPC 连接器

提供高达 10.0A 的细间距电池连接器、混合接口、用于轻松配接的宽对准导轨和坚固的金属护甲盖，可作为安全电气和机械接触的外壳保护。

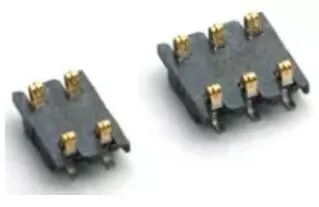

压缩式连接器

连接器具备高度紧凑以及 1.20 和 1.63 毫米的低加工高度，为电子模块在超薄便携设备上的连接最大程度地节省了垂直高度及印刷电路板的空间。

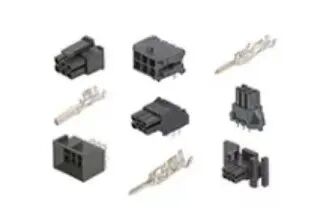

Micro-Fit 连接器系统

提供高级外壳功能，可防止插配不当、减少端子回退，并且能够减少操作人员在装配过程中出现的疲劳现象。

2. 线对板连接器

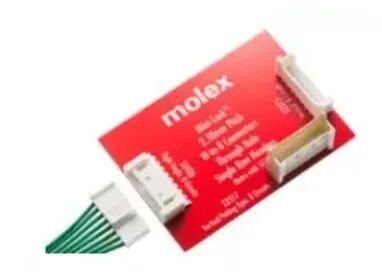

Mini-Lock 线对板连接器系统

一个完全遮盖的多功能线对板/线对线系统，用于广泛的 2.50 mm音高行业标准应用，包括直角和直角头。

Pico-Clasp 线对板连接器

提供多种插配方式和方向，采用镀锌或镀金，在众多紧凑型应用中提供设计灵活性。

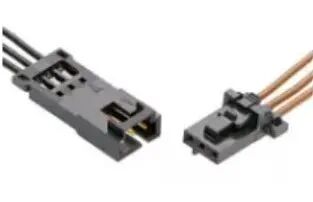

3. 线对线连接器

MicroTPA 连接器系统

额定温度为 105°C，提供各种电路尺寸和配置，使该系统成为一般市场应用的理想选择。

SL 模块连接器

提供种类繁多的型号和配置，包括可耐受 260˚C 焊接温度和回流焊工艺的耐高温插座头。

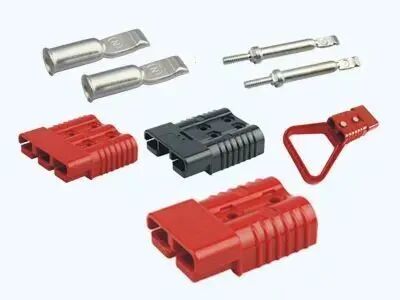

组成一套线对线连接器，需要插头，插座，公插针，母插针，图片如下：

插头

插座

公插针

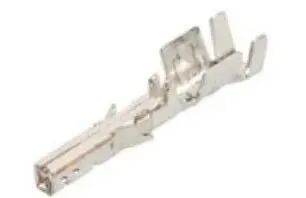

母插针

通常，插头主要配公插针使用，插座主要配母插针使用，也有公母通用使用插针的，这个要具体的系列产品。

以上只列举了部分参考图片三种连接方式的连接器，具体选型方面可根据各个品牌的图纸选出理想方案。
