TechWizLCD2D应用：单畴IPS仿真

工程师

2023-07-04 09:15:12 打赏

对于IPS、FFS等结构来说，其像素电极和公共电极在同一平面，因此不能用TechWiz LCD 1D软件来仿真，需要至少能进行2维模拟的软件，本案例使用TechWiz LCD 2D来模拟一下单畴IPS结构。

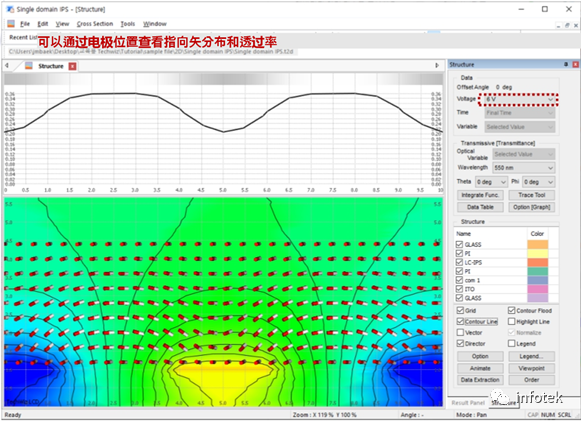

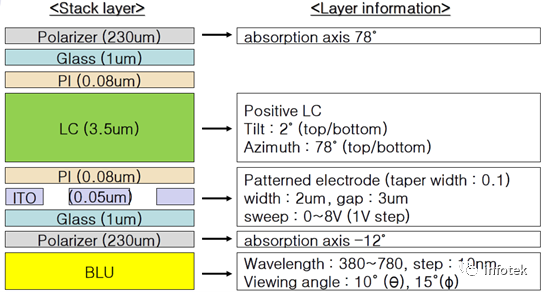

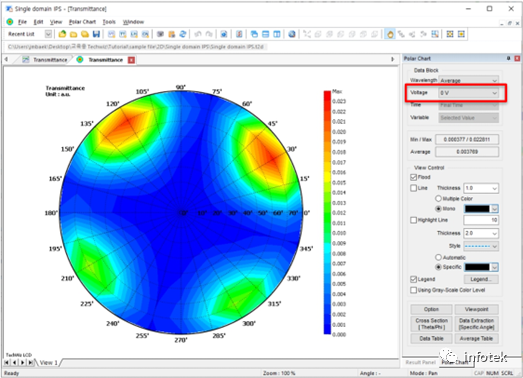

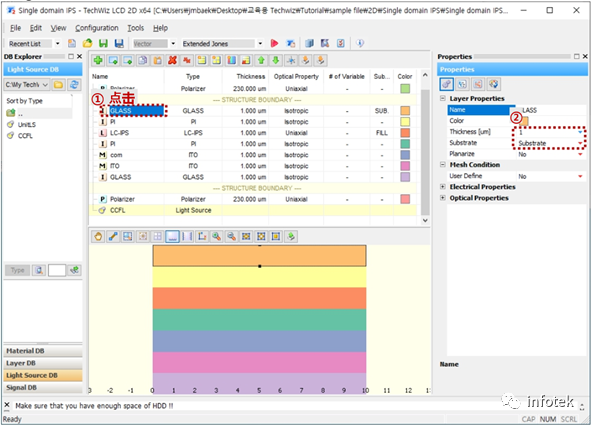

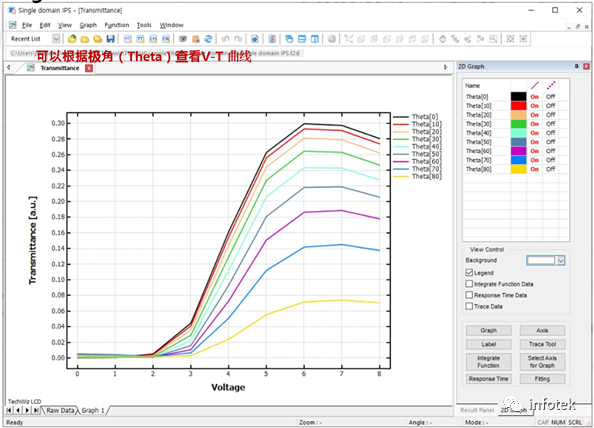

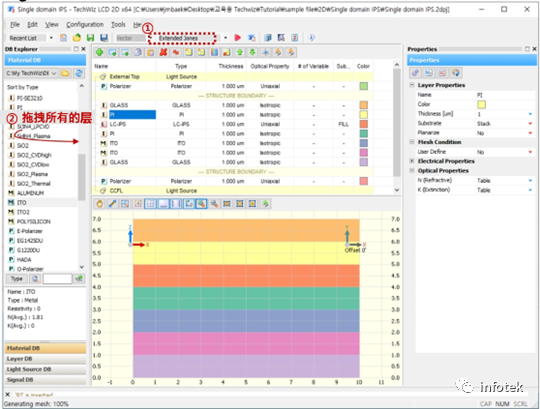

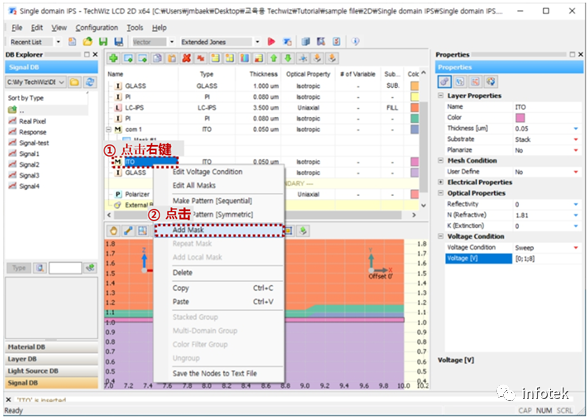

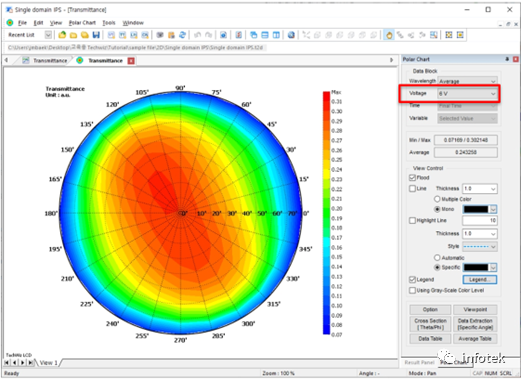

1. 建模任务1.1 模拟条件模拟区域：0~10um边界条件：Periodic偏移角度：0°单位长度：0.5um1.2堆栈结构 2. 建模过程2.1创建堆栈结构2.2修改各层参数和创建掩膜 3. 结果分析3.1 指向矢分布和透过率 3.2V-T曲线 3.3不同电压透过率图
