今天，调试IIC相关的程序，用两个不同的开发板处理同样的测试，结果一个正常，一个不正常为了。为了分析原因，准备使用示波器截取通讯数据，并分析数据，看看问题出在哪里。

开始时为了获得波形，使用U盘，利用示波器自带的存储功能，把整个通讯数据收集起来，准备到电脑上分析。数据格式是CSV形式。在电脑上看了下，数据量太大了，是按照固定周期收集到的和时间相关的电压数据。看肉眼看，或者整理成时间、波形数据，几乎是不可能的。于是考虑找找有没有能自动分析的软件。

在查找资料的过程中，忽然想起来，为啥不直接让电脑和示波器连接起来呢。这样的话，是不是就可以直接在电脑上接收示波器的测量结果，直接查看、分析呢。于是又开始找这方面的资料，终于找到了。我的示波器是鼎阳SDS1202X-C，

1、下载应用软件EasyScopeX。从官网上下载了名为“EasyScopeX_V1.01.02.01.21_CN.zip”的软件，下载地址是：https://www.siglent.com/download/software/?CateIdss=1

2、下载驱动软件IVI Driver。地址是：https://www.siglent.com/download/driver/?CateIdss=1。

3、下载NI-VISA软件。地址是：https://www.ni.com/zh-cn/support/downloads/drivers/download.ni-visa.html#460225。

这三个软件下载完成后，最好先安装NI-VISA，否则在安装IVI驱动软件的时候，或报错。安装完NI-VISA后，再安装EasyScope和IVI驱动。

接下来，找一条USB电缆连接电脑和示波器。在连接之前，需要对示波器进行必要的设置，改变示波器后面的USB口的功能，方法是：打开示波器，按动“Utility”按钮，翻页找到“接口设置”项目，进入设置后，找到“I/O设置”，将USB接口设置为“USB设备.USBTMC”方式。

然后用电缆连接示波器后面的USB口到电脑上，等待示波器设备连接正常。

在电脑上启动软件1生成的“EasyScopeX”应用，点击“示波器”菜单的“添加设备”，如果之前安装正常的话，在USBTMC连接方式的设备中会有你的示波器型号出现：

连接成功的话，在主窗体的“示波器列表”栏（左上角区域）会看到已经完成连接的设备。

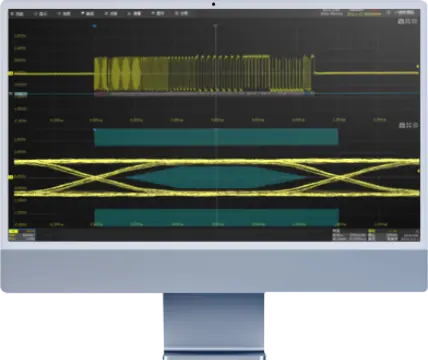

现在我们就可以在电脑上直接看示波器的测量波形了。在窗体的底下有数字标尺的地方，滚动鼠标转轮，相当于调整水平的时间单位；按住左键可以水平拖动波形移位；在右侧数字标尺区域转动鼠标转轮，相当于改变电压单位；按住左键可以拖动波形上下移位。在波形区域配合鼠标左键，是重新划定显示范围。利用这个软件，查看波形以及进行分析，可比在示波器上方便多了。更多的功能，我也在摸索中。
