XSP04取电协议芯片是汇铭达基于华为超级快充和OPPO闪充所研发的一款受电端取电芯片，这款芯片支持PD、QC、FCP、SSCP、AFC、SVOOC等快充协议取电，是市面上唯一一款支持华为超级快充和OPPO闪充协议的受电端协议芯片，它能兼容电源适配器所支持的5V9V12V15V20V电压档位，华为超级快充的5V/4A、 10V/4A、 11V/6A电压档位和OPPO闪充的5V、 10V、 11V电压档位，能够满足设备的不同需求。

 特性

芯片内部集成 LDO， 电路简单

宽电压输入范围： 3.3V~40V

支持电压档位向下兼容功能

支持固定电压档位和在线动态切换功能

压保护(OVP)、 过温保护功能

芯片采用QFN20封装

集成多种快充协议

集成 PD2.0/PD3.0 快充协议

集成 FCP 快充协议

集成 SSCP 快充协议

集成 QC2.0/3.0 快充协议

集成 SVOOC 闪充协议

集成三星 AFC 快充协议

电压档位选择

PD 协议： 5V、 9V、 12V、 15V、 20V

QC 协议： 5V、 9V、 12V、 20V

AFC 三星协议： 5V、 9V、 12V

SSCP 超级快充： 5V/4A、 10V/4A、 11V/6A

SVOOC 超级闪充： 5V、 10V、 11V

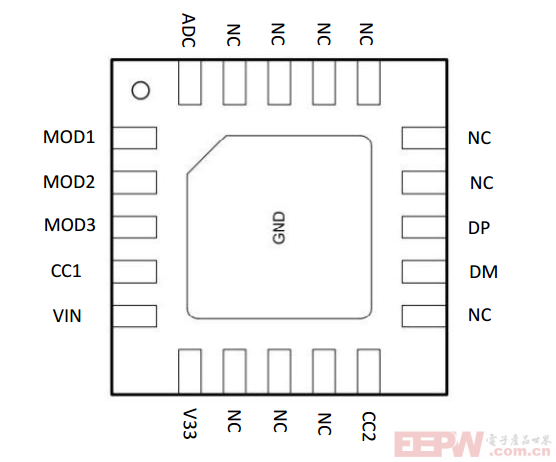

引脚配置

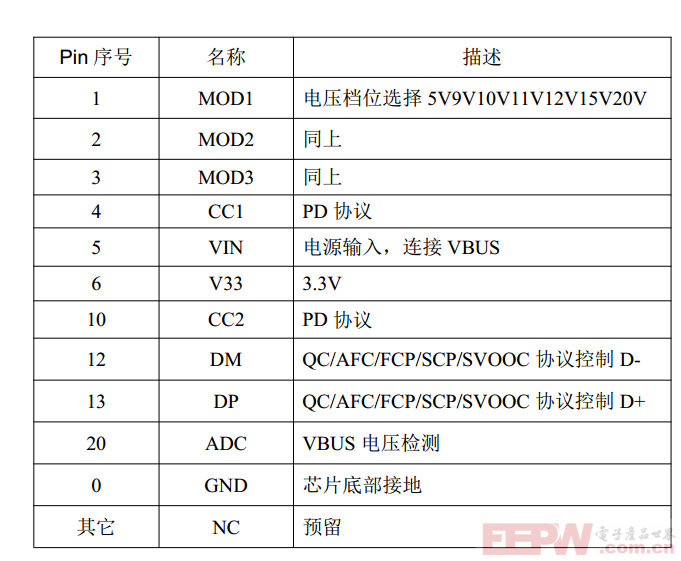

引脚说明

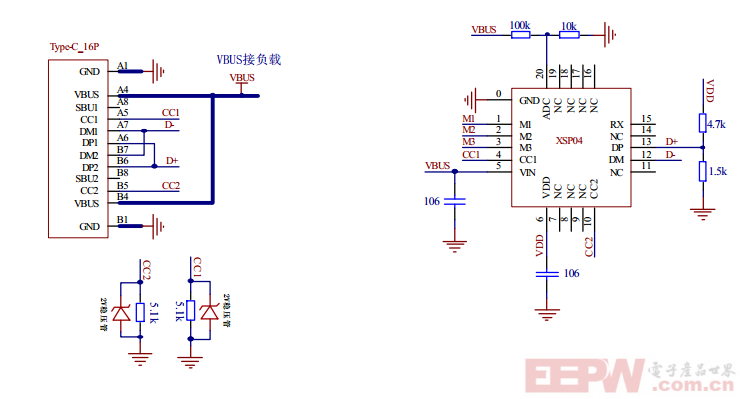

参考原理图

应用领域：

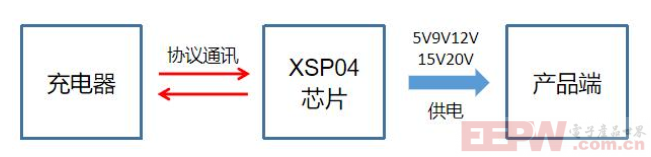

可广泛应用在带锂电的终端设备上，例如电动工具，照明灯具，音箱设备，摄影设备，筋膜枪小家电等，可以向带有快充协议的电

源适配器请求最大或指定电压，例如PD充电器能支持5V,9V,12V,15V,20V充电，配有XSP04电路的设备，则可以从适配器获取5V、9V

、12V、15V、20V电压讯号，从而实现快速充电。

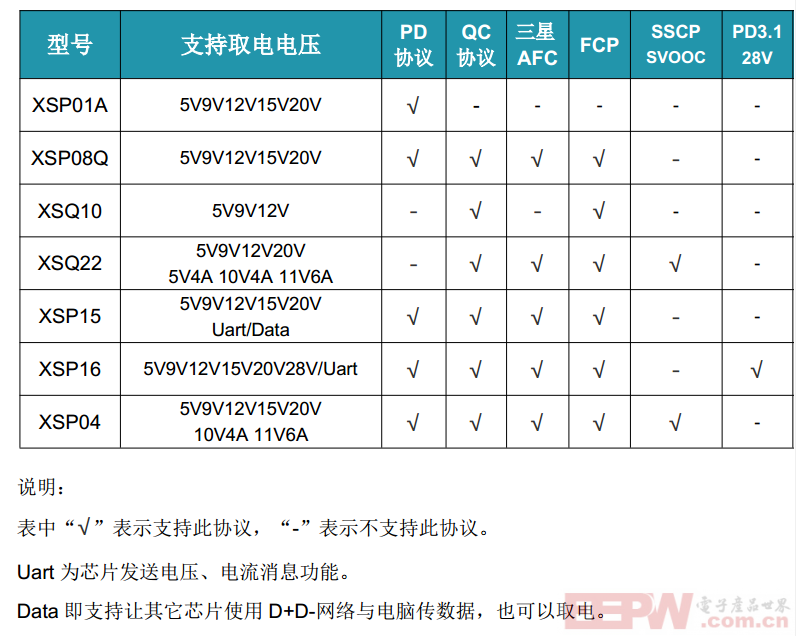

芯片选型
