USB PD是目前较为主流的快充协议，随着USB PD3.1的发布，输送功率最高可达240W。随着USB Type-C接口的普及，大多数电子产品开始使用Type-C接口进行电力传输，提及Type-C接口往往会和USB PD快充联想在一起。其中Type-C是一种新的接口规范，而USB PD是一种快速充电协议，因为Type-C接口带有专用的通讯线CC（channel configure）可以用于传输USB PD协议，所以经常会把USB PD和Type-C划分在一起

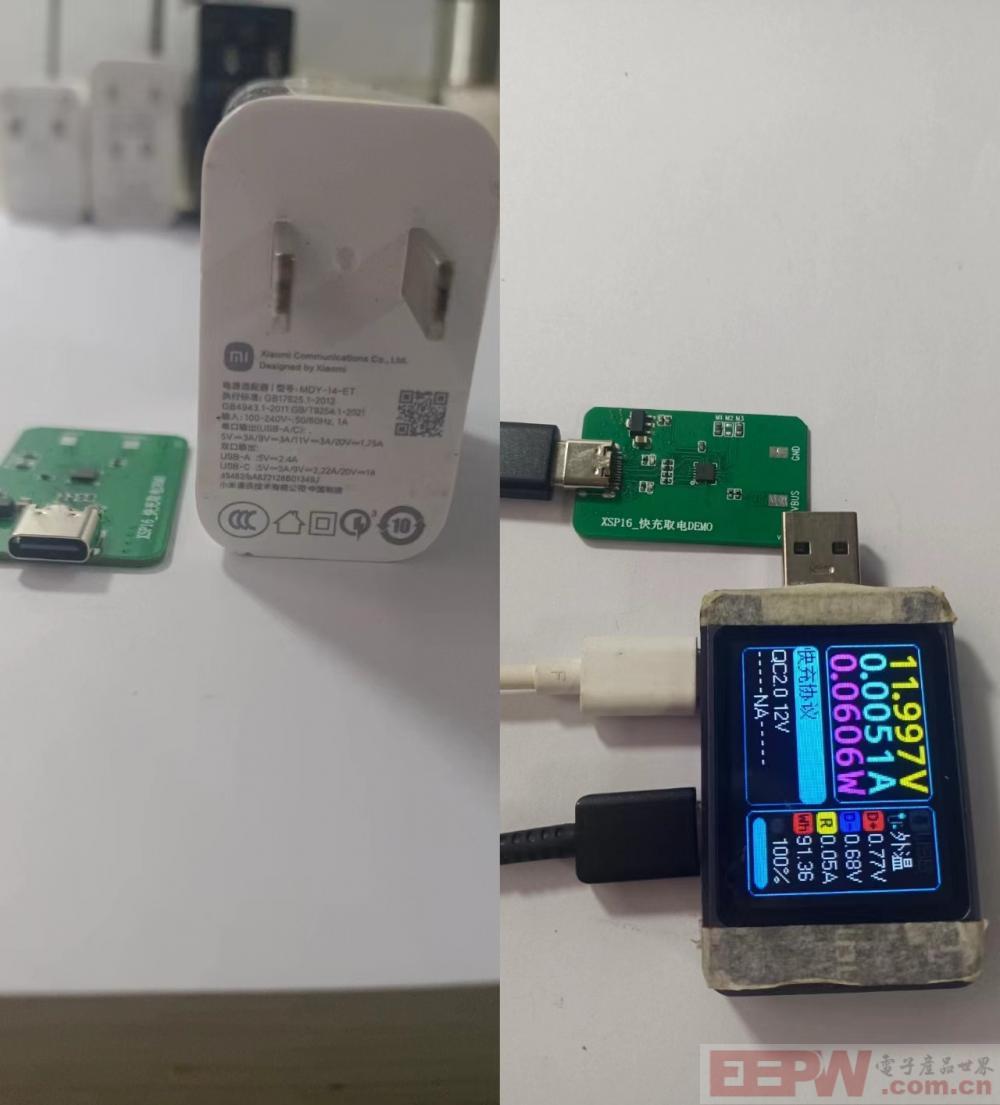

虽然目前很多电子产品使用了Type-C接口，但是并不具备快充能力，原因是电子产品内缺少受电端（sink）协议IC来和供电端（source）进行PD协商。加入汇铭达XSP16取电电路就能轻松实现最大功率140W快速充电。

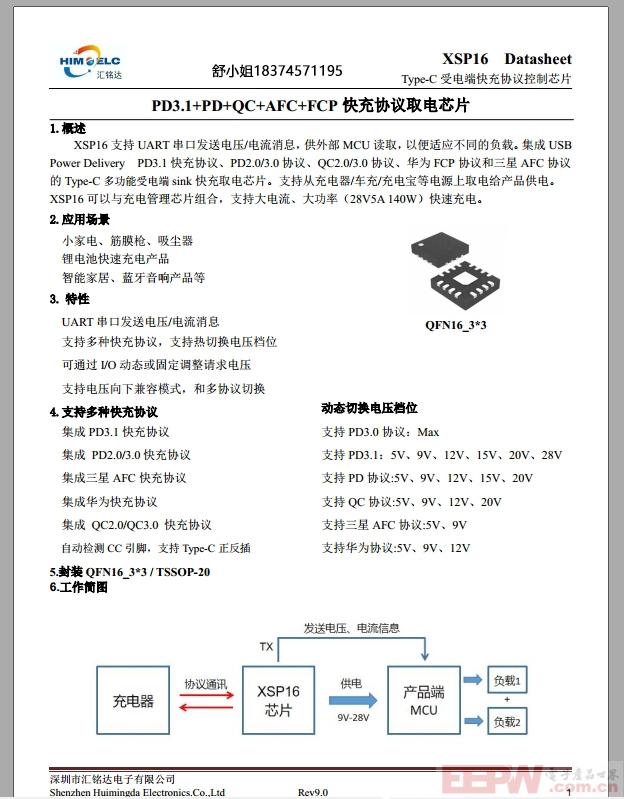

XSP16快充协议芯片概述

XSP16 支持 UART 串口发送电压/电流消息， 供外部 MCU 读取， 以便适应不同的负载。 集成 USBPower Delivery PD3.1 快充协

议、 PD2.0/3.0 协议、 QC2.0/3.0 协议、 华为 FCP 协议和三星 AFC 协议的 Type-C 多功能受电端 sink 快充取电芯片。 支持从充电器/车充/充电宝等电源上取电给产品供电。XSP16 可以与充电管理芯片组合， 支持大电流、 大功率（28V5A 140W） 快速充电

UART 串口发送功率信息设置

将外部MCU芯片的RX和XSP16的TX接口连接，刚上电时，外部MCU的串口设置高阻态，不给XSP16串口电压，否则影响PD协议取电，等待2秒后XSP16成成取电即可读取，外部MCU读取功率成功后，可根据充电器的功率调整负载的大小。

发送的数据结构

串口 UART 设置

UART 串口波特率 9600， 发送的是 8 位十六进制数据。
 计算方法： 电压数据直接把十六进制转换成十进制即可， 电流数据转换十进制后还需要除以 10。
 数据会连续发送， 数据结构： 数据包头+电压+电流+CRC。
 当动态切换电压档位之后， 发送的是切换电压后的数据。

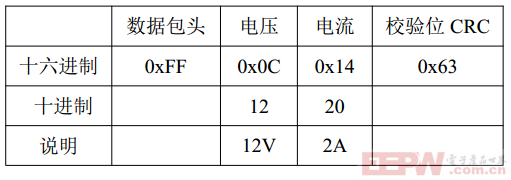

如上图： 0xFF 为数据包头， 0x0C 为电压 12V， 0x14 为电流 2A， 0x63 为 CRC 校验位。
 当连接的是 USB-A 充电器， XSP16 发送的数据， 例如： FF 09 00 xx， 就是 9V， 电流是 00， 可
以认为它是 18W（即 9V/2A） 。
 校验位 CRC 计算函数

电压向下兼容

例如： 若设定 20V 模式， 连接的充电器最大是 12V， 则获取充电器的 12V 档位） ， 支持自动切换快充协议（检测顺序 PD3.1→PD2.0

→QC→AFC→FCP）
