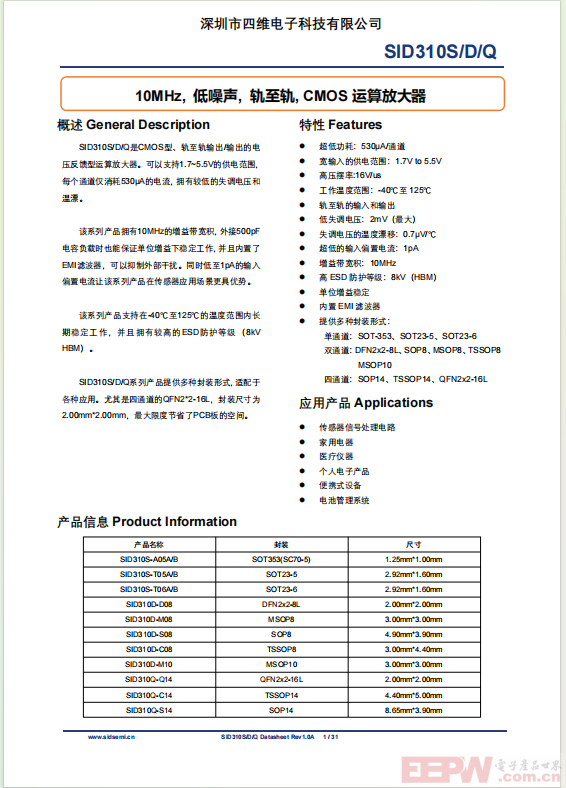

概述 General Description

SID310S/D/Q是CMOS型、轨至轨输出/输出的电压反馈型运算放大器。可以支持1.7~5.5V的供电范围,每个通道仅消耗530μA的电流,拥有较低的失调电压和温漂。

该系列产品拥有10MHz的增益带宽积，外接500pF电容负载时也能保证单位增益下稳定工作，并且内置了EMI滤波器，可以抑制外部干扰。同时低至1pA的输入偏置电流让该系列产品在传感器应用场景更具优势。

该系列产品支持在-40℃至125℃的温度范围内长期稳定工作，并且拥有较高的ESD防护等级(8kVHBM)。

SID310S/D/Q系列产品提供多种封装形式,适配于各种应用。尤其是四通道的QFN2*2-16L，封装尺寸为2.00mm*2.00mm，最大限度节省了PCB板的空间。

特性 Features

超低功耗:530UAV通道

宽输入的供电范围:1.7V to 5.5V

高压摆率:16V/us

工作温度范围:-40℃至 125℃

轨至轨的输入和输出

低失调电压:2mV(最大)

失调电压的温度漂移:0.7uV/℃

超低的输入偏置电流:1pA

增益带宽积:10MHZ

高ESD防护等级:8kV(HBM)

单位增益稳定

内置 EMI 滤波器

提供多种封装形式:

单通道:SOT-353、SOT23-5、SOT23-6

双通道:DFN2x2-8L、SOP8、MSOP8、TSSOP8 MSOP10

四通道:SOP14、TSSOP14、QFN2x2-16L

应用产品 Applications

传感器信号处理电路

家用电器

医疗仪器

个人电子产品

便携式设备

电池管理系统
