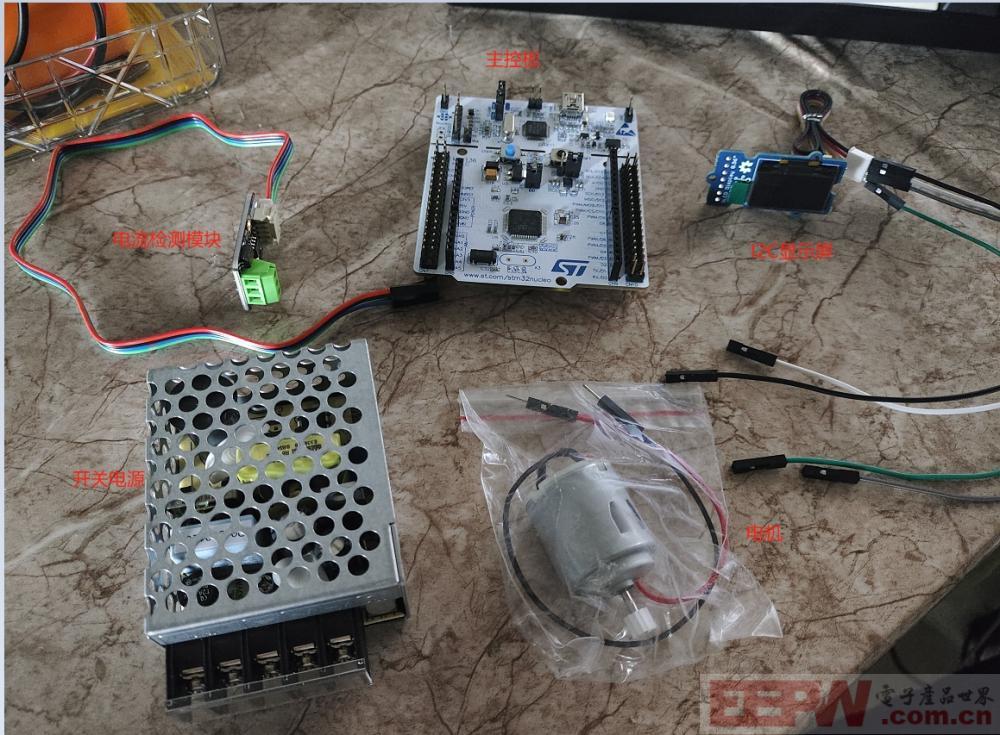

本次EEPW论坛和Digikey联合举办的Let's do活动的主题是功率检测和控制系统DIY。活动提供以下的硬件
- NUCLEO-F411RE开发板，用作控制系统的主控

- INA219电流检测模块-SEN0291用于进行电流检测

- SSD1305 OLED显示屏用于显示系统信息- 12V电机作为负载，通过MCU控制电机工作

- 220V转12V的的开关电源为系统供电。

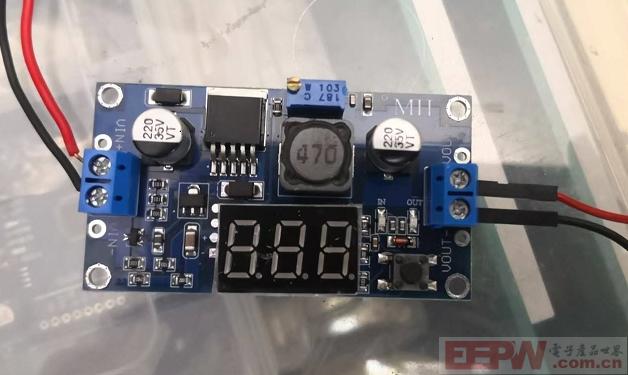

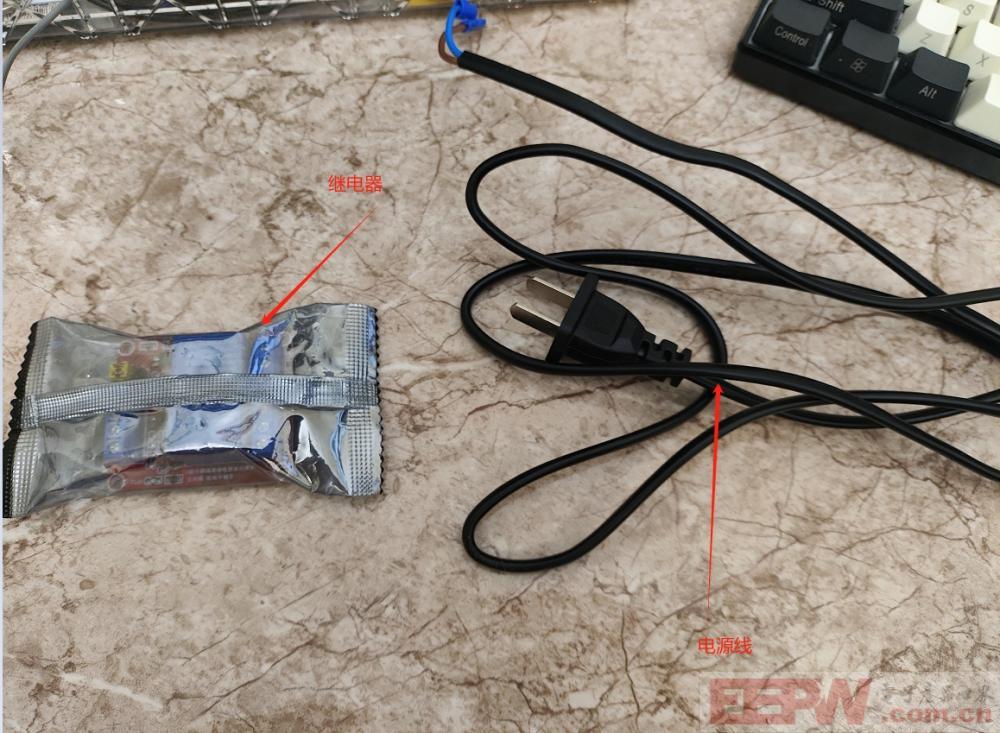

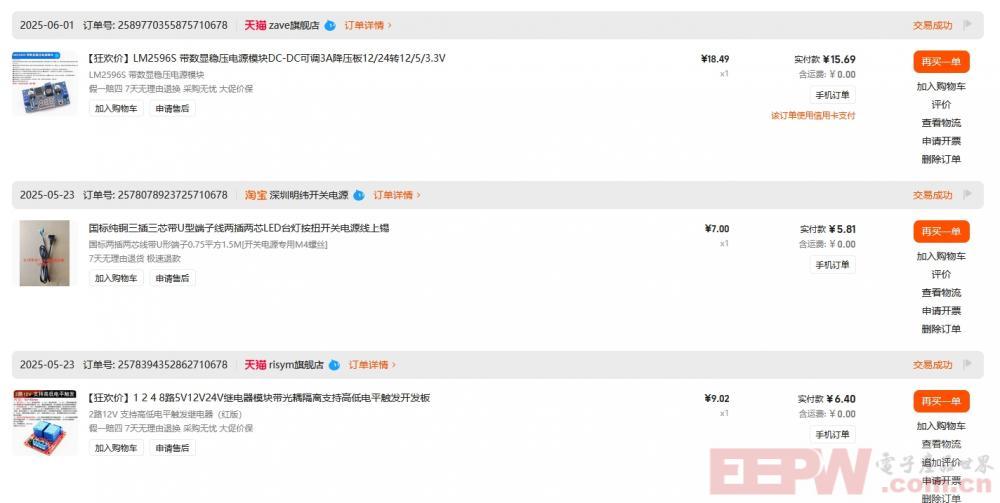

在观看教学视频后，额外购买一个继电器模块、一个带显示器的调压模块，电源线，价格还可以接受。

以上就是为后续实现准备的硬件，用这些硬件来完成不同的任务。

1、基础任务一使用定时器实现1s翻转LED来验证开发板晶振是否正确

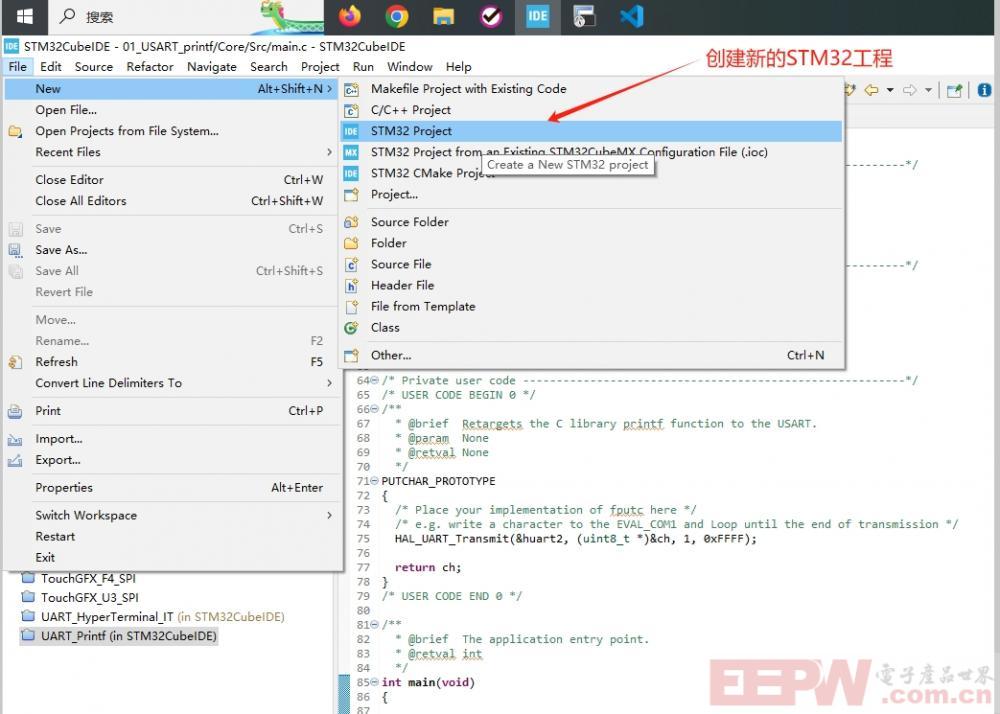

开发板是ST的NUCLEO-F411RE，提供STM32Cube IDE作为开发环境。在CubeIDE中创建STM32工程。

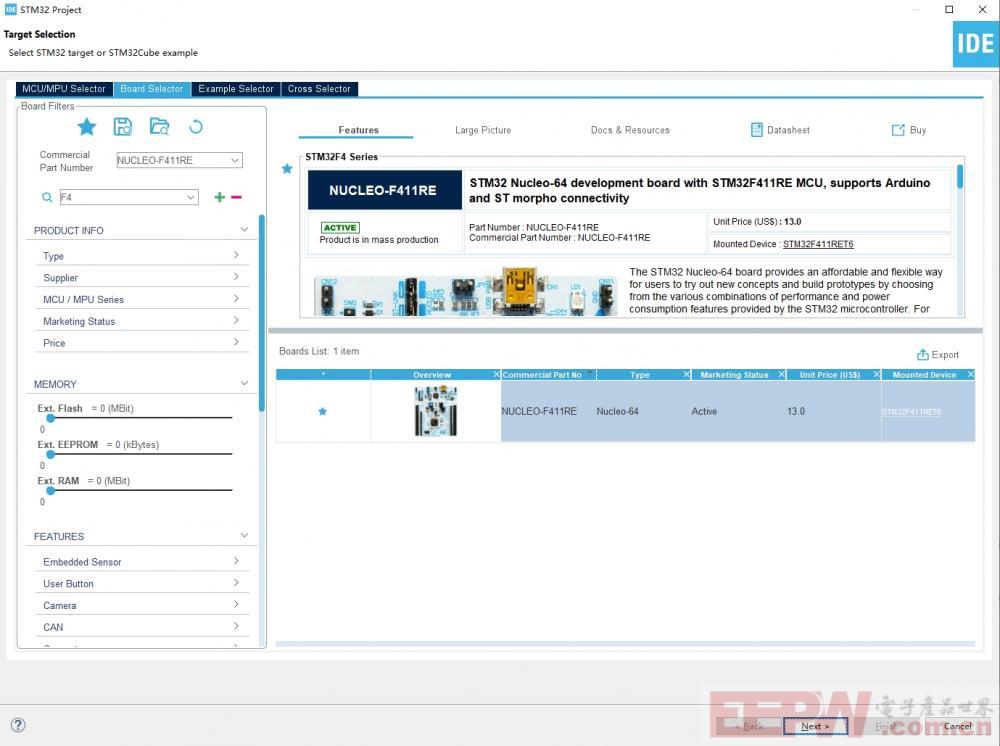

在`Board Select`选项卡中输入开发板型号来创建工程。

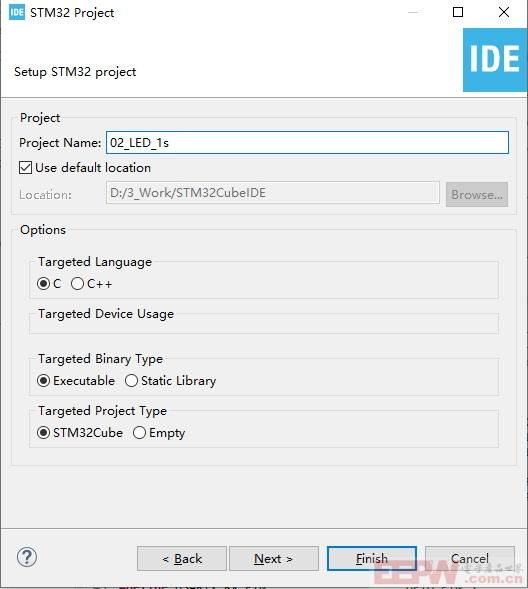

指定工程的存放位置和工程名称。

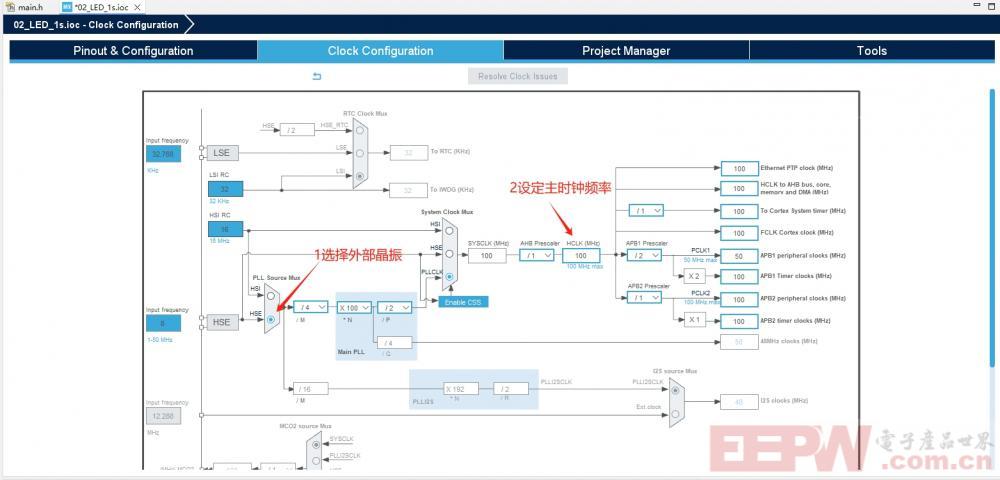

进入工程后，会自动打开xxx.ioc文件，用于配置开发板外设和生成代码，在配置界面的“Clock Configration”选项卡中配置时钟源为外部晶振，设定时钟主频为100MHz。

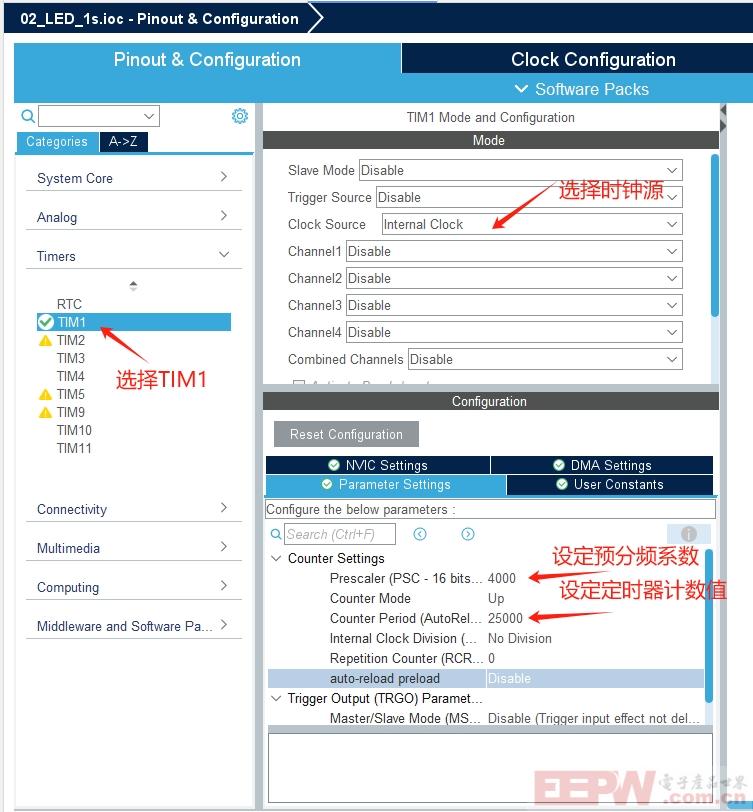

在“Pinout & Configuration”选项卡设置TIM1的参数，由于TIM1选用的Internel Clock为100MHz,时钟的分频系数设置为4000，定时器的计数值设置为25000，实现每1秒中触发一次TIM1的溢出中断。

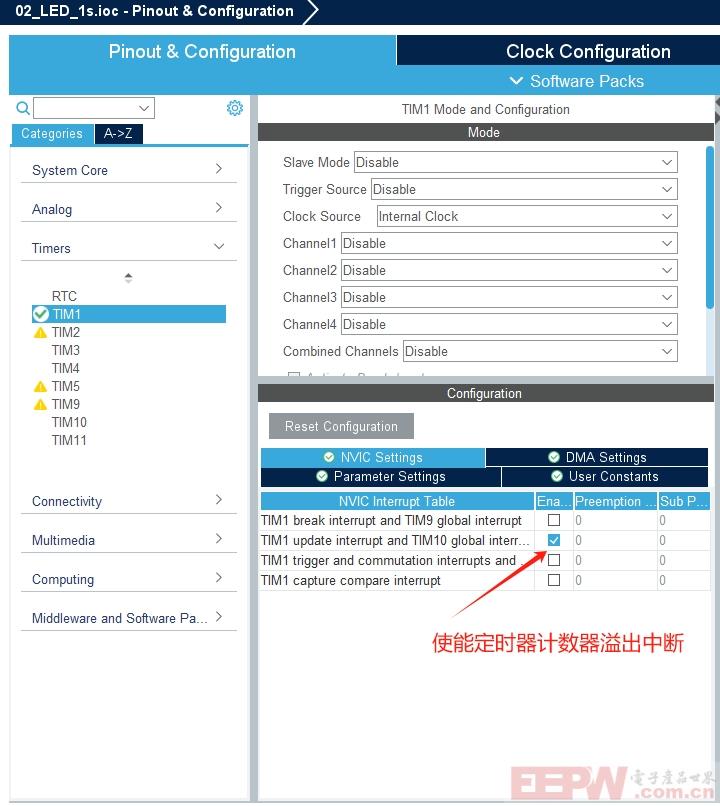

在TIM1的NVIC Setting中设置使能定时器的溢出中断。

保存IOC文件，生成相应的驱动代码。

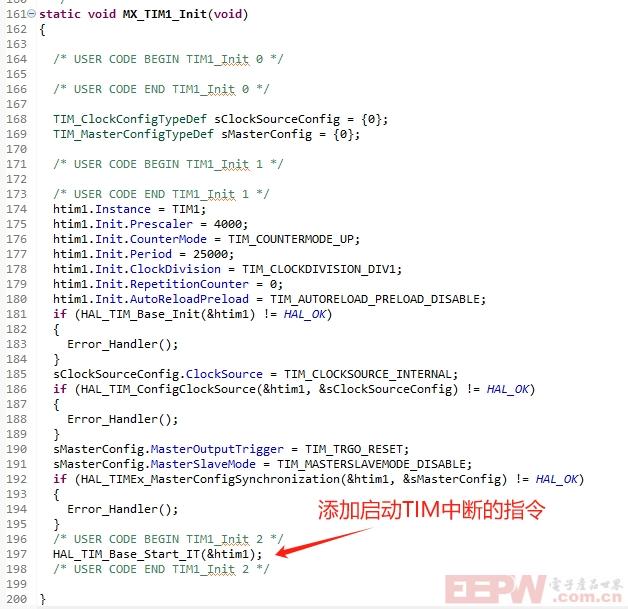

在main.c中的TIM1初始化函数中，添加TIM1的中断启动指令。

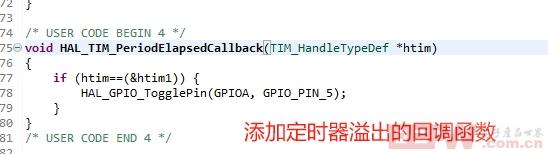

添加TIM1的溢出中断回调函数，触发中断时翻转连接LED的PA5引脚状态。

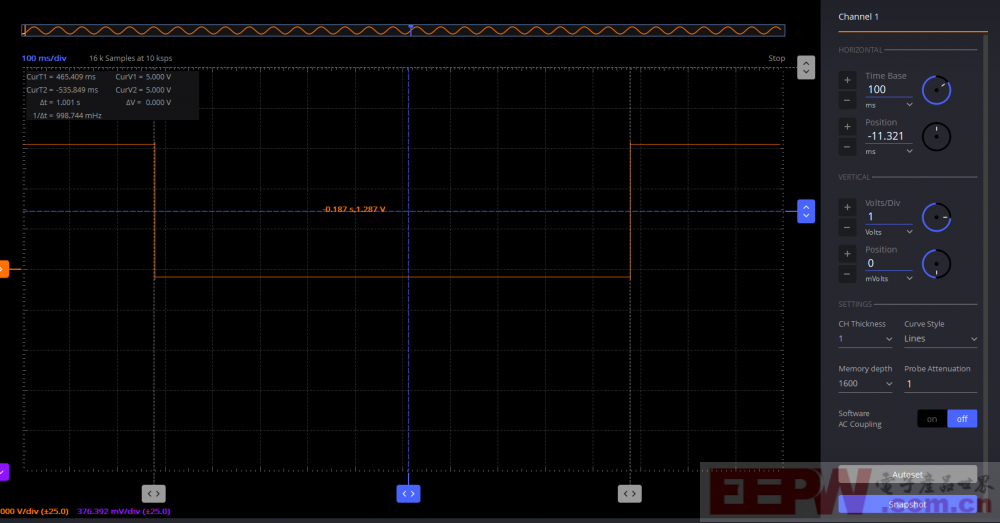

这样就可以实现1s翻转LED。使用示波器连接PA5引脚可以查看IO的翻转情况。


根据采样结果，可以确定板载的晶振频率是正确的。
