“本文介绍了在 PCB 上正确布局 USB 差分数据线的关键原则和实践。主要目标是实现 USB 规范中规定的 90 欧姆阻抗匹配。且应考虑 ESD 保护及完整的地平面。”

USB 速度等级及阻抗要求

USB 的速度标准经历了多次迭代，不同版本的 USB 接口速度差异很大。以下是常见 USB 标准的理论最大传输速度：

对于 USB 1.1、USB 2.0，理论最大速度不超过 480 M，因此虽然也需要满足基本的差分对走线约束以及 90 欧阻抗匹配的要求，但对 Layout 的要求并不高，满足通用约束基本都能使用。但对于 USB 3.0 以上的版本，速率从480 Mbps 跃升到 5 Gbps，其布局布线的要求要严苛得多，因为高速信号线对 PCB 上的任何物理瑕疵都极为敏感。

通用 USB 布线约束

首先要记住核心原则：一切为了 90 欧姆阻抗

决定差分阻抗的主要物理参数有四个：

走线宽度：线越宽，阻抗越低。

走线间隙：两条线间隙越近，耦合越强，差分阻抗越低。

介质厚度（PP）：走线距离其下方参考平面（通常是GND层）的高度。距离越远，阻抗越高。

介质常数 (Er)：PCB板材的特性。最常用的FR-4材料，Er值通常在4.2到4.6之间。

因此，要回答“走线多宽，间距多大？”，必须先确定您的PCB层叠结构，然后使用阻抗计算工具（如Polar Si9000、Saturn PCB Toolkit、华秋 DFM 或 EDA 软件自带的计算器）来反向计算出合适的宽度和间隙。

常见场景下的参考值

尽管没有固定值，但在业界最常见的4层板、FR-4板材、标准叠层设计中，确实有一些被广泛使用的“经验值”或“起始值”。您可以将这些值作为您设计的起点，然后根据您的实际板厂参数进行微调。

以下是一些典型场景的参考值（目标：90Ω差分阻抗）：

场景一：最常见的4层板（信号-地-电源-信号）

层叠：顶层（信号）到第二层（地）的介质厚度通常在6-8 mil (0.15-0.20 mm)之间。

铜厚：0.5oz (17.5um) 或 1oz (35um)。

常见组合 1：

线宽: 5 mil (约0.127 mm)

间距: 7 mil (约0.178 mm)

常见组合 2：

线宽 : 6 mil (约0.152 mm)

间距 : 6 mil (约0.152 mm)

场景二：介质层较厚的情况

如果信号层到参考地层的距离较厚，比如10-12 mil，为了维持90Ω阻抗，走线需要做得更宽。

可能组合：

线宽 (Width): 7 mil (约0.178 mm)

间距 (Spacing): 6 mil (约0.152 mm)

最佳实践与建议

以上只是理论计算，实际操作时，最重要的步骤是与板厂沟通，向板厂索要他们推荐的层叠结构，这样才能获取各层厚度、介质尝试等信息，用于阻抗的精确计算。

这里推荐一个省事儿的方法，使用华秋 DFM 里的阻抗计算工具。由于华秋本来也是板厂，所以 DFM 工具里可以直接获取到他们家常用的层叠信息，不用再费力地与厂家电话沟通或者去网站上搬运参数。具体使用步骤如下：

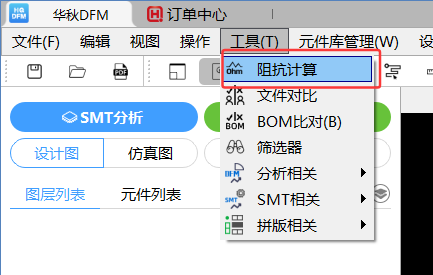

1. 打开华秋 DFM 的阻抗计算工具：

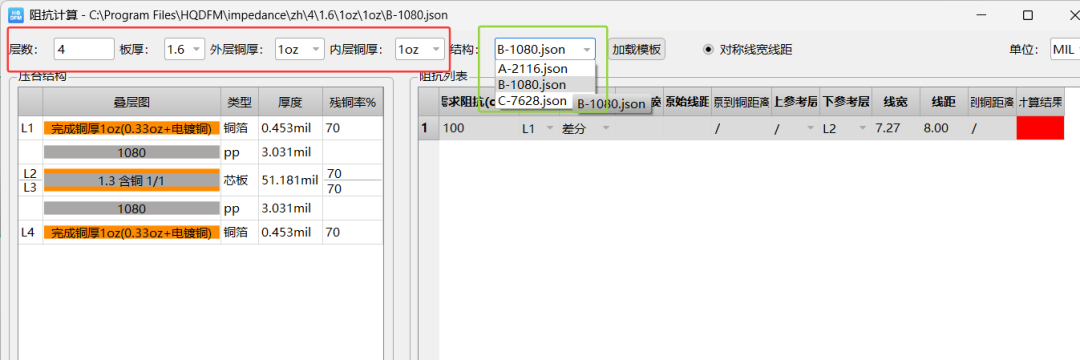

2. 设置层数、板厚、内外层铜箔厚度，然后选择玻璃布的型号。这一步很重要，玻璃布的型号决定了很多计算阻抗的关键参数。

以下是常用的玻璃布型号。

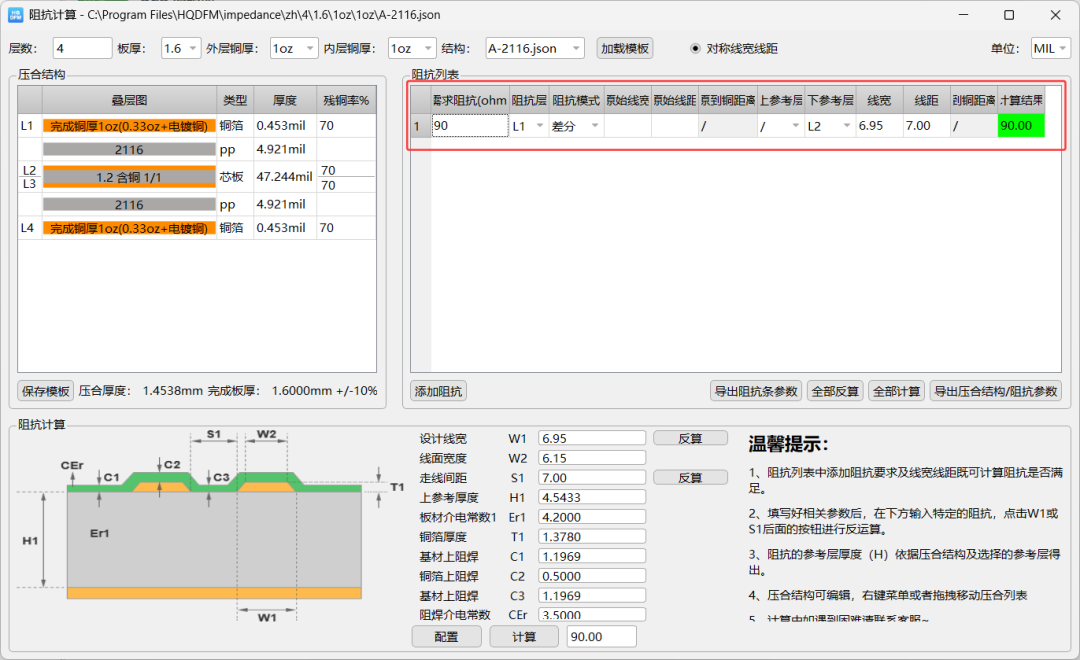

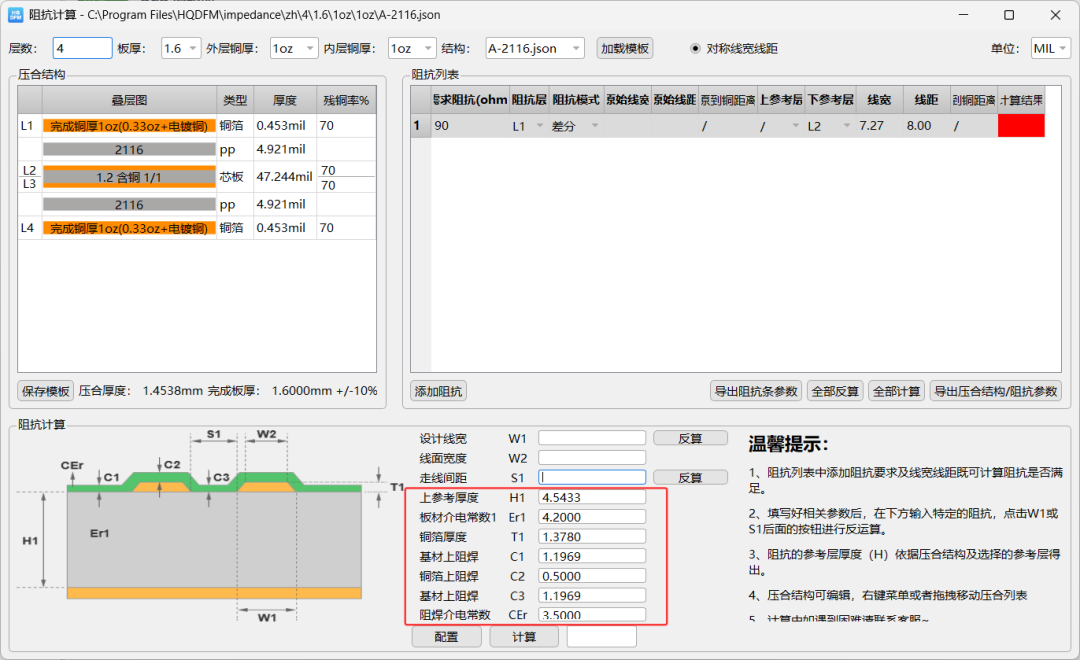

在华秋 DFM 中算阻抗最大的优点在于这些层叠结构和华秋实际制造 PCB 时选用的层叠完全一致，不存在沟通上的问题。同时，选取型号后，参数会自动展示在阻抗计算器中，无需手动填写：

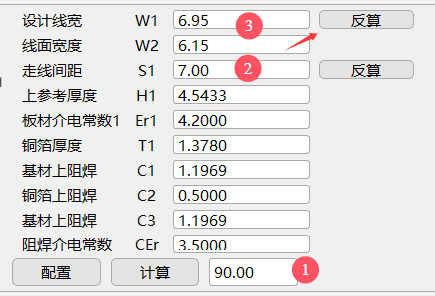

3. 输入目标阻抗 90 欧，假设走线间距设为 7 mil，点击“反算”，即可得出差分对的走线宽度：

结果会自动填充到上方的阻抗列表，方便进行再次验证：

地平面的要求

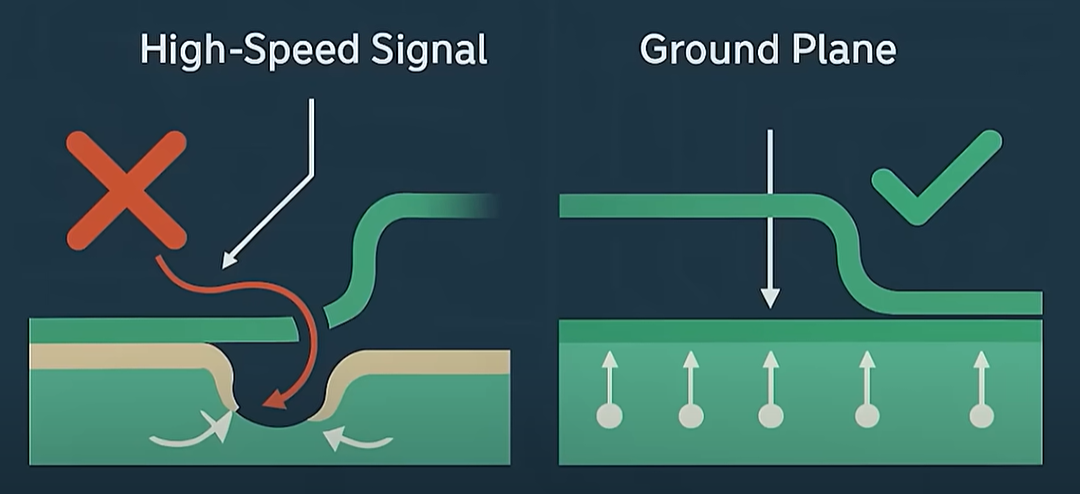

无论是微带线还是带状线，都要求 USB 差分对有完整（不能夸平面）的参考平面，以提供最短的回流路径。尤其是 USB 3.0 以上的版本，这点至关重要。

KiCad 中进行 USB设计

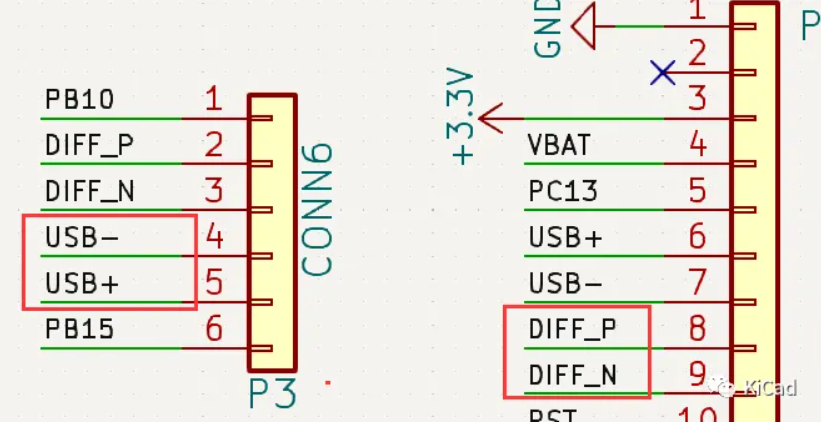

在原理图设计时，必须使用 _P/_N 或 +/- 后缀定义差分对信号：

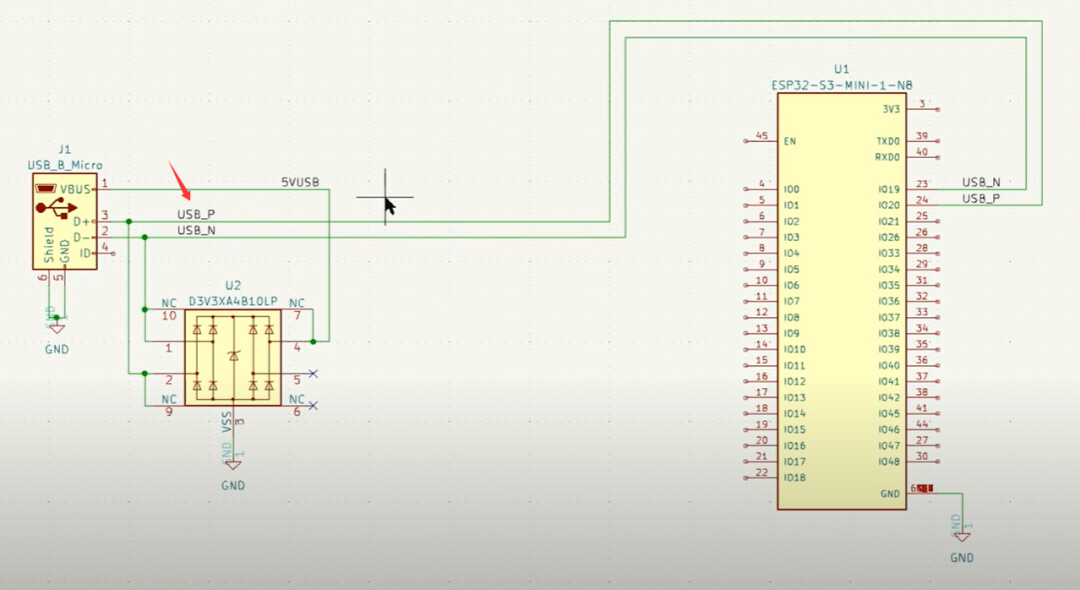

由于 USB 接口是暴露在系统外的，且经常拔插。因此强烈建议增加 ESD 保护芯片，防止因为静电等意外情况击穿相对较贵的主芯片（如主控CPU、USB控制器、电源管理IC等）。任何与外界直接相连的接口，都必须考虑静电放电（ESD）和电磁干扰（EMI）的防护。在靠近USB连接器的数据线和电源线上，应合理布局ESD保护器件（如TVS二极管）和共模电感（Common Mode Choke）。ESD器件能够瞬间钳位有害的静电电压，保护后级电路；而共模电感则能有效抑制差分线上的共模噪声，进一步提升信号的抗干扰能力。这些防护器件的布局原则是尽可能靠近连接器，在有害能量进入主板深处之前就将其吸收或滤除。

在做 PCB Layout 时，需要注意以下几点：

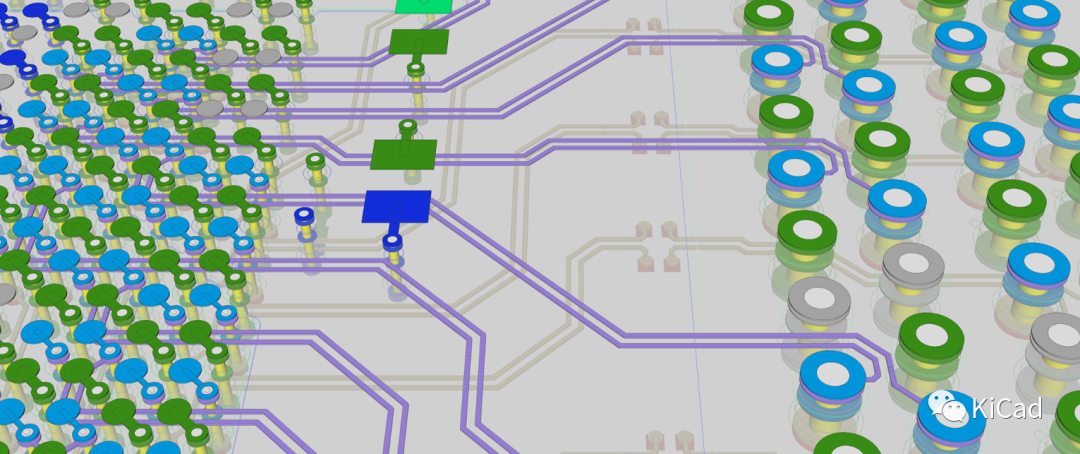

1. 如果差分对在顶层或底层（微带线），下方必须有完整的参考地平面，不允许出现信号跨越平面的情况。

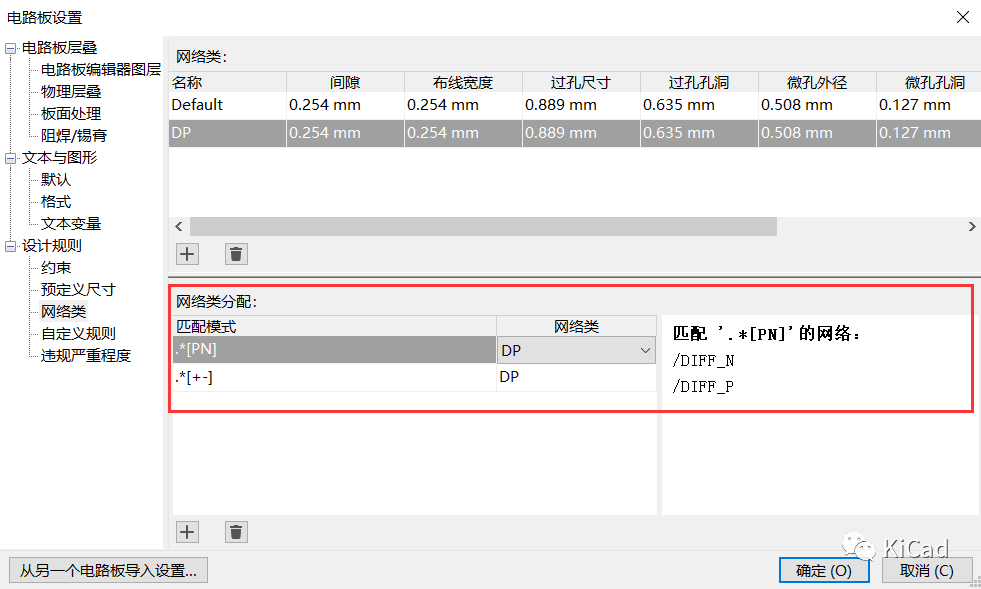

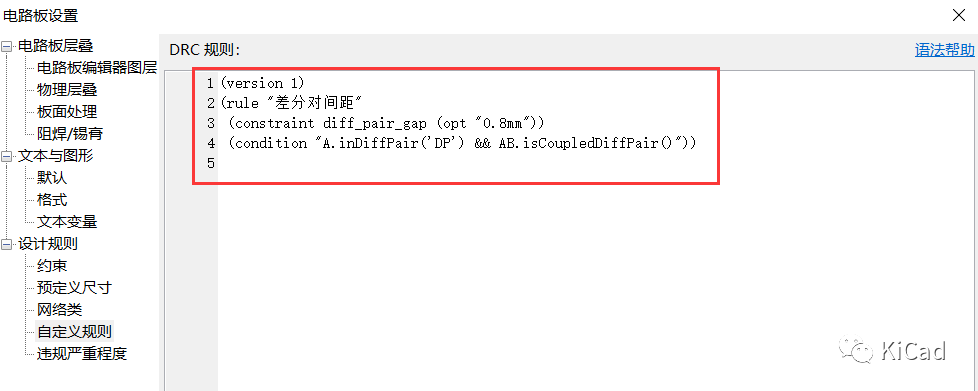

2. 使用自定义的 DRC 规则，限制差分对的线宽、间距以及最大非耦合长度。我们还可以使用通配符或正则表达式定义一个差分对的网络类：然后使用 “自定义规则” 为 DP 的差分对网络类定义特殊的规则。比如下图定义了差分对间隙为

USB 3.0 的额外要求

对于USB 3.0，需要将这些原则执行得更加极致，并关注以下几个特殊且关键的要求：

1. 严格的阻抗控制：不止是 D+/D-

USB 3.0引入了全新的SuperSpeed差分对：一对用于发送（SSTX+/SSTX-），一对用于接收（SSRX+/SSRX-）。这两对线路与原有的USB 2.0的D+/D-线路是独立的。

目标阻抗：所有SuperSpeed差分对（SSTX和SSRX）都必须严格控制90欧姆 ±7%的差分阻抗。相比USB 2.0的90欧姆±15%，这个容差要求严格了一倍。这意味着您需要通过PCB叠层设计和阻抗计算工具，精确确定走线的宽度、间距和参考平面距离。

D+/D-线路：同时，板上的D+/D-线路仍需保持90欧姆的差分阻抗，以兼容USB 2.0模式。

2. 极致的差分对内等长控制

在5 Gbps的速率下，信号传播时间的微小差异都会导致数据采样错误。

对内等长：SSTX+与SSTX-之间的长度差异，以及SSRX+与SSRX-之间的长度差异，必须控制在极小的范围内。业界通常建议不超过5 mil（0.127毫米）。这通常需要通过在较短的走线上添加蛇形线来进行精确补偿。

请注意，SSTX差分对与SSRX差分对之间不需要做等长匹配。

3. 明确的隔离与间距要求

高速信号非常容易受到外部噪声的干扰，也容易对外产生干扰。

远离噪声源：SuperSpeed差分对应远离晶振、时钟线、开关电源（SMPS）以及其他周期性信号线路。一个常用的经验法则是 “3W原则” ，即高速线与其他信号线的间距应至少是线宽的三倍。

差分对间距：为防止串扰，SSTX与SSRX差分对之间，以及它们与D+/D-差分对之间，都应保持足够的距离，建议至少保持 20 mil（0.5毫米）以上的间距。

4. 完整的参考平面与最短的回流路径

这是所有高速设计的基础，但在USB 3.0中尤为重要。

连续的参考平面：SuperSpeed差分对的走线下方必须是完整且连续的地平面（GND Plane）。绝对不允许跨越地平面分割区域。信号的回流路径会沿着走线正下方的地平面返回源端，任何中断都会极大破坏阻抗连续性，形成天线效应。

多层板是标配：强烈建议使用至少四层板（信号层-地层-电源层-信号层）。这样可以为高速信号提供一个理想的、低阻抗的参考平面。

5. 最小化并优化过孔（Via）的使用

过孔是高速信号路径上的“天坑”。

尽量避免：在SuperSpeed差分对的路径上应尽一切可能避免使用过孔。过孔会引入寄生电容和电感，是严重的阻抗不连续点。

必须使用时：如果实在无法避免，必须成对、对称地使用过孔，并在过孔旁放置“接地过孔”（Stitching Via），以确保信号回流路径的连续性。

USB 2.0 vs USB 3.0 布线关键差异

简而言之，USB 3.0的布局布线不再是简单的“把线连上”，而是需要运用射频和微波领域的信号完整性知识。每一个转角、每一个过孔、每一毫米的长度差异，都可能成为影响最终性能的决定性因素。

结束语

成功的USB PCB布线，并非依赖于某种神秘的直觉，而是建立在对信号完整性、阻抗控制和电磁兼容性深刻理解之上的严谨工程实践。从守护核心的差分对开始，为其提供完整的参考平面，保证电源的纯净，并构筑起牢固的防护壁垒，每一个环节都至关重要。遵循这些最佳实践，您的设计将不再“随缘”，每一次的连接都将是稳定与高效的保证。
