前言

DC/DC的buck架构，是认识电源的基础，所以，从最简单、最基础的部分入手，从感性到理性，慢慢地对硬件有所了解。

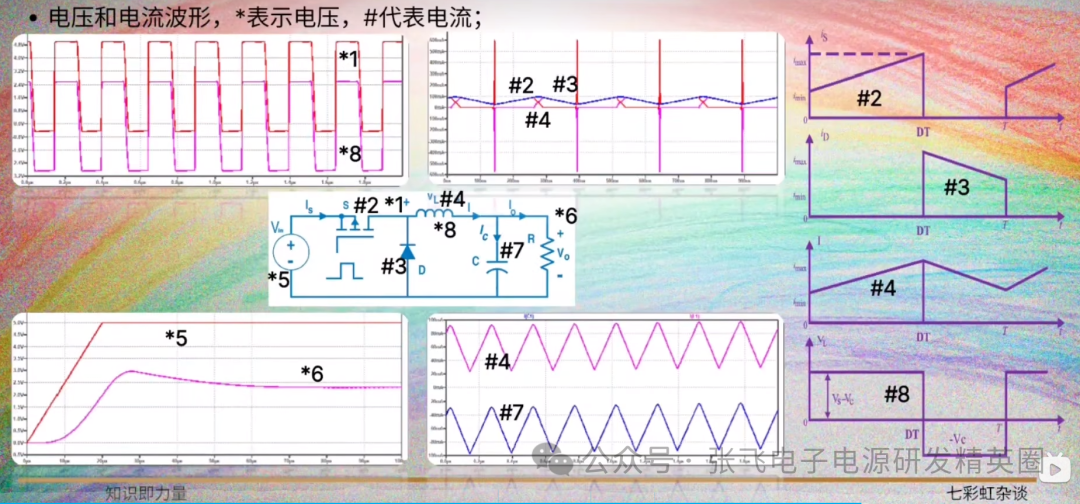

最简单的DC/DC架构——buck电路

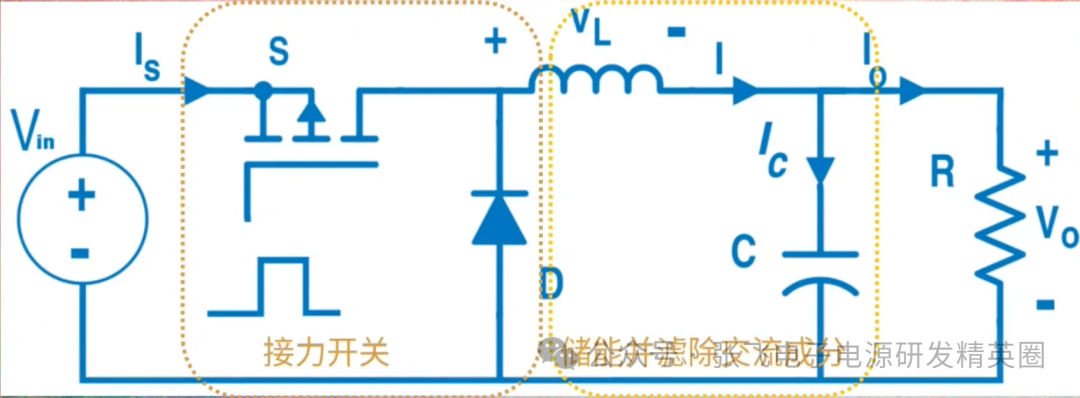

各元器件分析

如果考虑各元器件本身的寄生参数或寄生效应，整个分析过程会变得非常复杂，所以在在对buck电路进行计算前，需要做如下等效：

电感、电容为理想器件；二极管反向不导电，正向压降为0；MOS开通时相当于导线，断开时等效于开路；Vin为固定电压；负载为纯电阻，且阻值不变。

计算过程

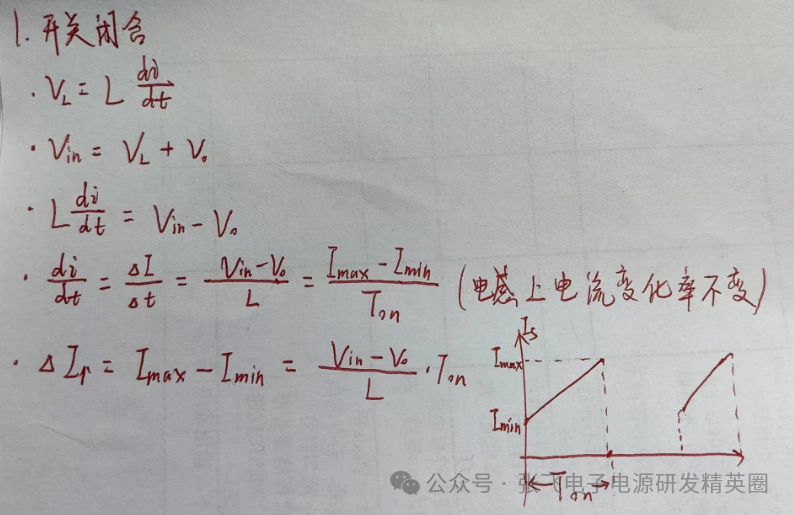

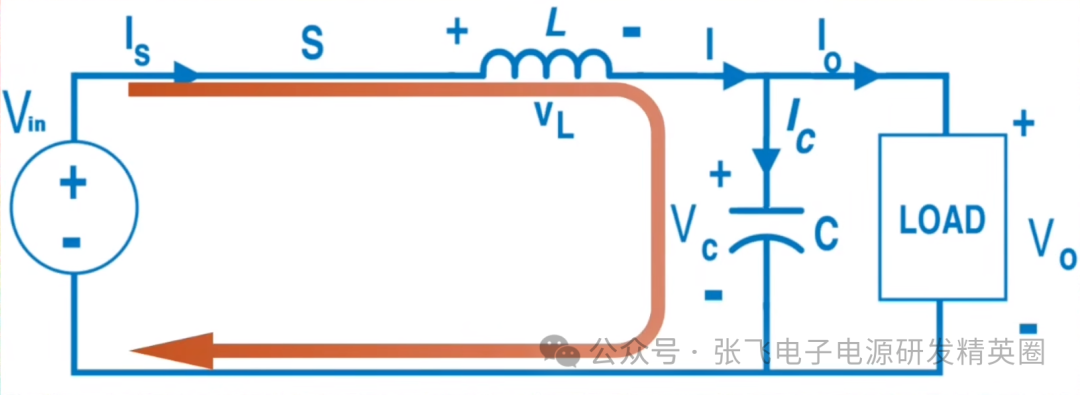

状态1：开关闭合

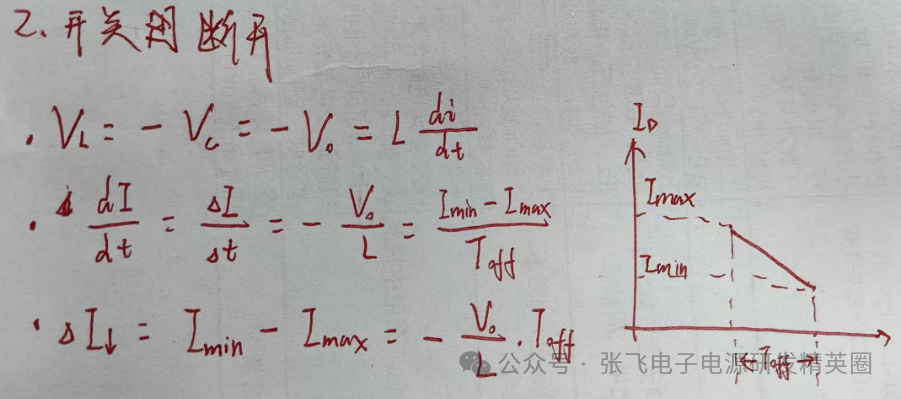

状态2：开关断开

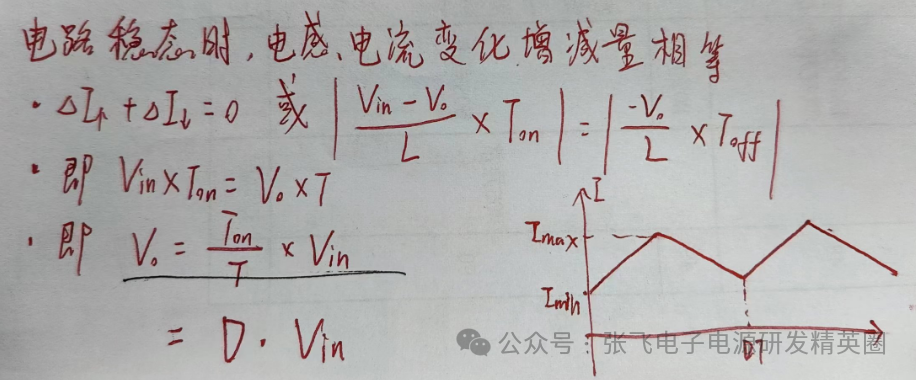

电路稳态时

电感电流与电容电流的关系

电感的纹波电流往输出方向流动时遇到了电容，电容把这一部分的交流成分给滤除吸收掉，最后给负载一个稳定的直流输出，所以流经电感的电流和流经电容的电流，他们之间相差了一个直流成分，也就是Iout

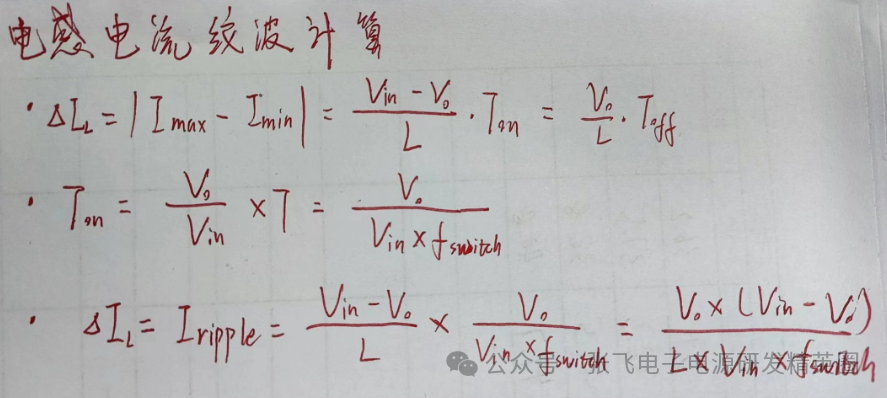

电感电流纹波的计算

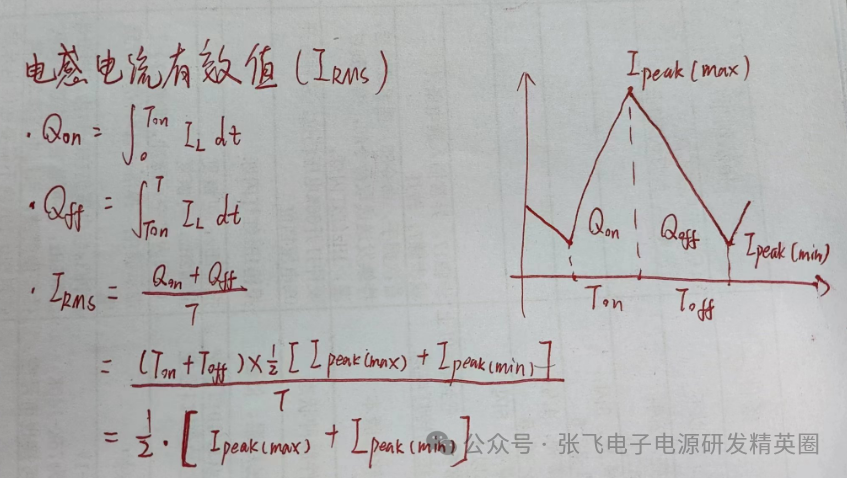

电感电流有效值

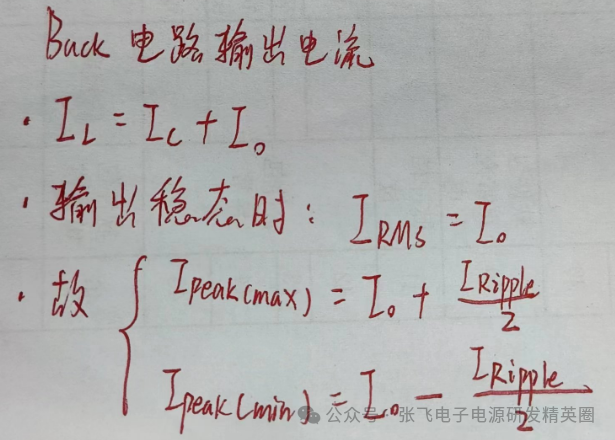

BUCK电路输出电流

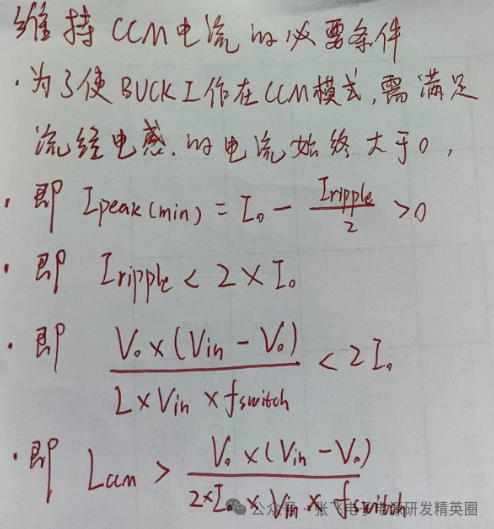

维持CCM电流的必要条件

电感电流纹波率经验值
