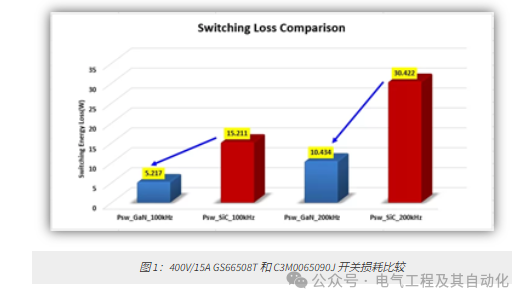

氮化镓(GaN)技术为电源行业提供了进一步改进电源转换的机会,从而能够减小电源的整体尺寸。什么是氮化镓(GaN)?氮化镓(GaN)是一种宽带隙半导体材料,这意味着与传统硅相比,其价带和导带之间的能隙大约大 3 倍。从历史上看,它不如硅具有成本效益或广泛使用;然而,近年来,它的价格已达到具有竞争力,尤其是在低功耗应用中。此外,与硅基元件相比,GaN 具有卓越的电子迁移率和热特性,是实现最佳效率的完美配方,并为电子行业开辟了新的机会,尤其是在开关模式电源 (SMPS) 领域。在功率转换领域,氮化镓(GaN)并不是一项新技术。它的首次应用可以追溯到 1970 年代,当时它掺杂了镁,创造了第一个能够发出蓝光的 LED。在 2000 年代初期,采用 GaN 的高电子迁移率晶体管 (HEMT) 被引入射频 (RF) 应用。然而,GaN 技术是低功率 AC-DC 行业相对较新的进入者,其驱动力是可用性的提高,因此大批量材料成本的降低。在 2010 年代,基于 GaN 的场效应晶体管 (FET) 在消费市场中得到了更广泛的应用,尤其是对于更高功率的应用。使用氮化镓(GaN)的主要优势在顶层,SMPS 使用 FET 作为快速开关器件,以有效地为负载供电。FET 开关由栅极驱动 IC 控制,这些 IC 通过监控电源输出的控制电路来响应负载变化。尽管传统的硅基金属氧化物半导体场效应晶体管 (MOSFET) 通常用于 SMPS 应用,但这些设计仍然存在重大损耗。造成这些损耗的主要因素是导通、开关和反向恢复。凭借其卓越的电子迁移率和热特性,GaN 技术为工程师提供了新的机会,可以提高电源设计的效率,同时减小整体尺寸。更低的导通损耗GaN FET 的工作原理与 MOSFET 类似。然而,它们的热特性和高电子迁移率路径使这些损失最小化。GaN FET 最显着的特性之一是其显着降低的漏源电阻 (RDS(on))。当 FET 处于饱和模式时,功率以热量的形式消散。以下方程描述了这种关系:
